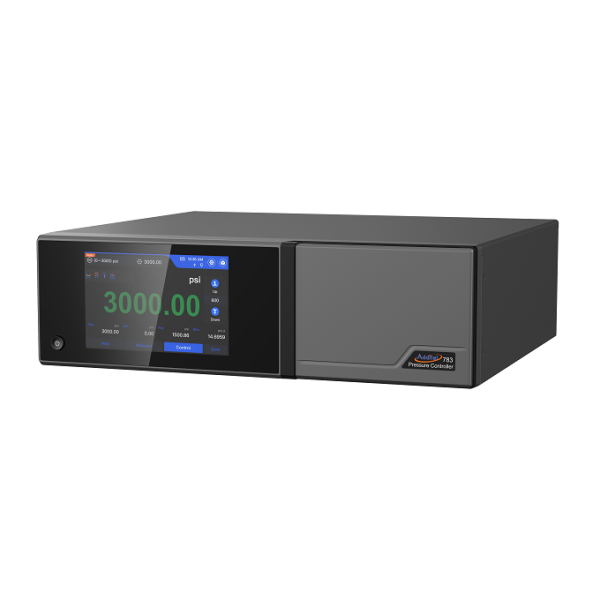

Additel ADT783 압력 컨트롤러

MODEL: ADT783
브랜드: ADDITEL

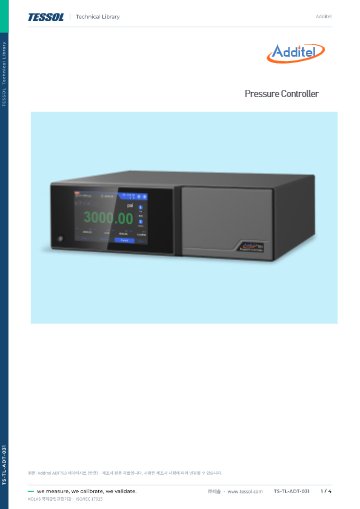

제품 자료: 데이터시트 (한글)

데이터시트 (한글)

Additel 2003 종합 카탈로그

Additel 온도제품 종합카탈로그 (국문)

제품문의 구매하기

진공부터 420 bar까지
제어하는 공압 압력 컨트롤러

Additel ADT783 공압 압력 컨트롤러

견적 받기

Additel ADT783은 압력 모듈 두 개를 장착해 진공부터 420 bar까지 기체 압력을 제어하는 공압 압력 컨트롤러(Pressure Controller)로, D · 1K · 3.6K · 6K 네 가지 모델이 범위를 나누어 담당합니다.

압력 모듈을 바꿔 끼우면 범위가 넓어지므로 진공부터 420 bar까지의 계기를 한 대로 시험할 수 있습니다. 정확도는 0.01 % FS와 0.02 % FS 등급으로 나뉘고, 0.01 % RD 등급은 범위의 50 %부터 읽음값 기준이 적용됩니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

420 bar

최대 압력, 진공부터 제어

0.003 % FS 미만

제어 안정도, 일반 0.001 % FS

0.01 % RD

읽음값 등급, 50 % FS 이상

LAN · USB

RS232와 이더넷도 지원

특징

진공에서 고압까지
한 대로 제어

핵심 특징	현장에서 달라지는 점
네 가지 모델	진공부터 420 bar까지를 네 모델이 나누어 맡으므로, 교정할 계기의 최대 압력에 맞춰 모델을 고르세요.
압력 모듈 두 개	탈착식 모듈 2개를 바꿔 가며 범위를 조정하므로 한 대로 여러 계기를 시험할 수 있습니다.
다중 범위 선택	모듈 안에서 범위를 나눠 선택할 수 있어 낮은 압력에서도 분해능이 떨어지지 않습니다.
기압 모듈 옵션	기압 모듈을 더하면 게이지압과 절대압을 전환할 수 있어 두 압력 유형의 계기를 한 대로 교정합니다.
빠른 제어 응답	783-6K를 제외한 모델은 20 % 단계 변화에 10초 미만으로 도달해 교정 점 사이 대기 시간이 짧습니다.
외부 공급 방식	깨끗한 건조 질소나 공기를 외부에서 연결하는 방식이어서 실험실에 있는 공급 라인을 그대로 활용할 수 있습니다.
터치 인터페이스	7인치 컬러 터치와 아이콘 인터페이스로 설정 단계가 줄어듭니다.
압력계 교정 연계	ADT710과 ACal을 추가하면 압력계 교정을 자동으로 진행할 수 있습니다.

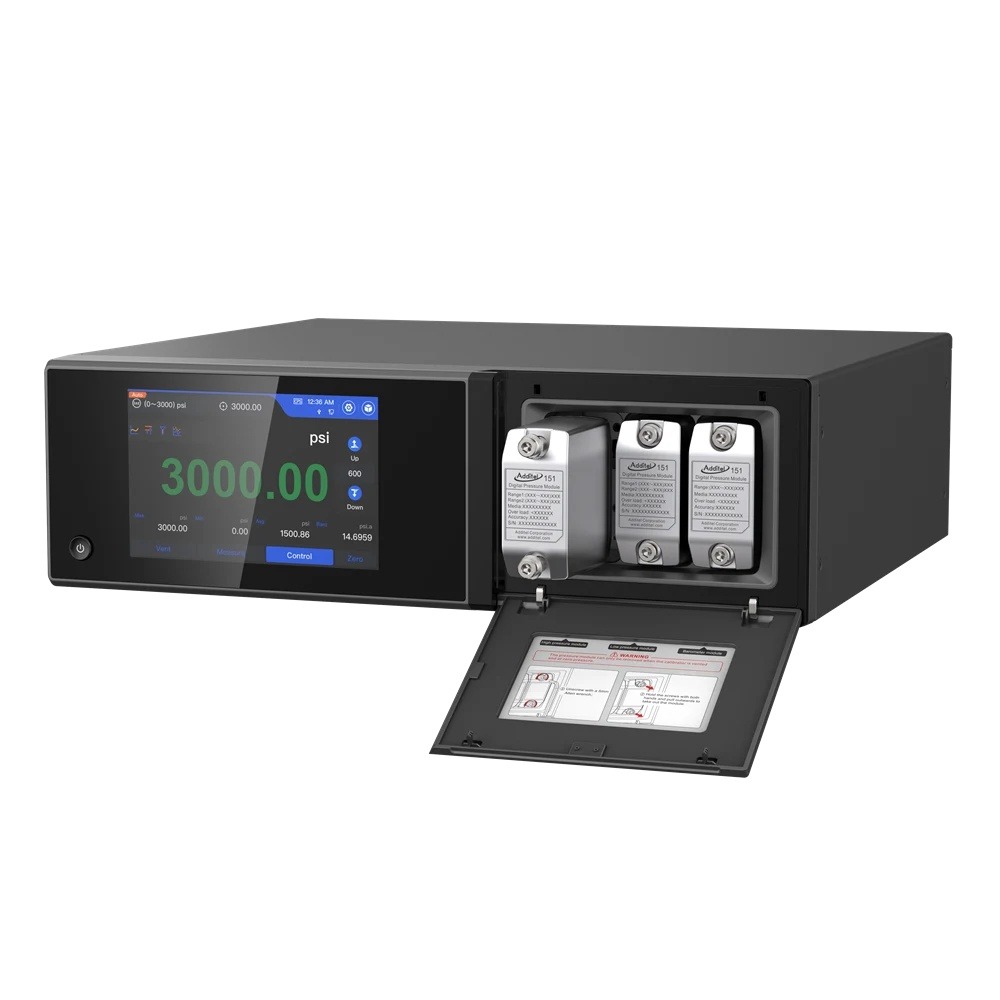

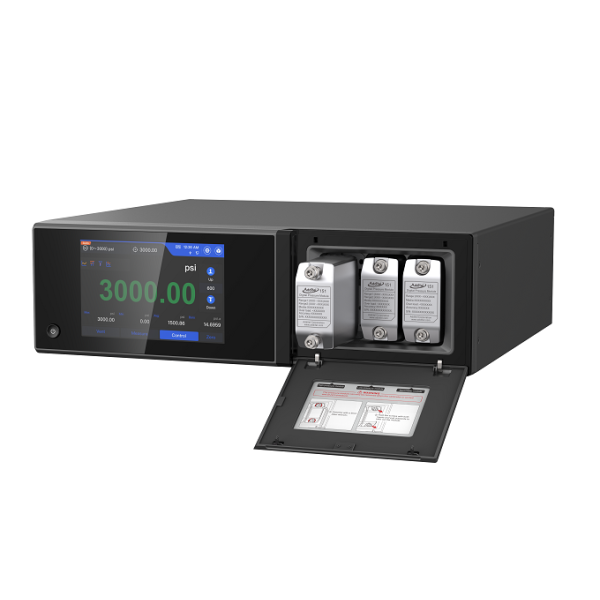

덮개를 열어 모듈을 보여 주는 압력 컨트롤러

정확도 등급

모듈 등급과
읽음값 하한

ADT783 본체의 제어 안정도는 설정 압력을 유지하는 성능이고, 측정 정확도는 ADT151 모듈 등급이 결정합니다. 0.01 % RD 등급은 0.01 % 읽음값과 0.005 % FS 중 큰 값을 적용합니다. 그래서 범위의 50 % 이상에서만 읽음값이 기준이 되고, 그 아래에서는 FS 값이 우선합니다. 주로 낮은 압력 구간을 교정한다면 FS 등급 모듈이 더 단순한 선택입니다.

정확도 등급	정확도 (1년, k=2)	정밀도
0.02 % FS	0.02 % FS	0.007 % FS
0.01 % FS	0.01 % FS	0.004 % FS
0.01 % RD (예: ADT151-01RD-CP6KM)	0.01 % 읽음값 또는 0.005 % FS 중 큰 값	0.008 % 읽음값 또는 0.004 % FS 중 큰 값

공급 조건

외부 공급 압력과
제어 응답

외부의 깨끗한 건조 질소 또는 공기를 공급원으로 연결하며, 최대 공급 압력은 783-D가 4 bar, 783-6K가 440 bar입니다. 제어 응답은 외부 부하 50 mL 기준으로 783-D · 1K · 3.6K가 20 % 단계 10초 미만, 783-6K는 10 % 단계 20초 이하입니다. 공급 압력이 부족하면 상한까지 오르지 않으므로 모델 상한보다 높은 공급원을 준비하세요.

건조 질소 공급 라인 구성

건조 질소는 필터와 레귤레이터를 거쳐 공급 라인에 연결하고, 783-6K에는 최대 공급 압력 440 bar 조건에 맞는 배관을 사용하세요. 연결부 누설은 가압 전에 점검해 두어야 합니다.

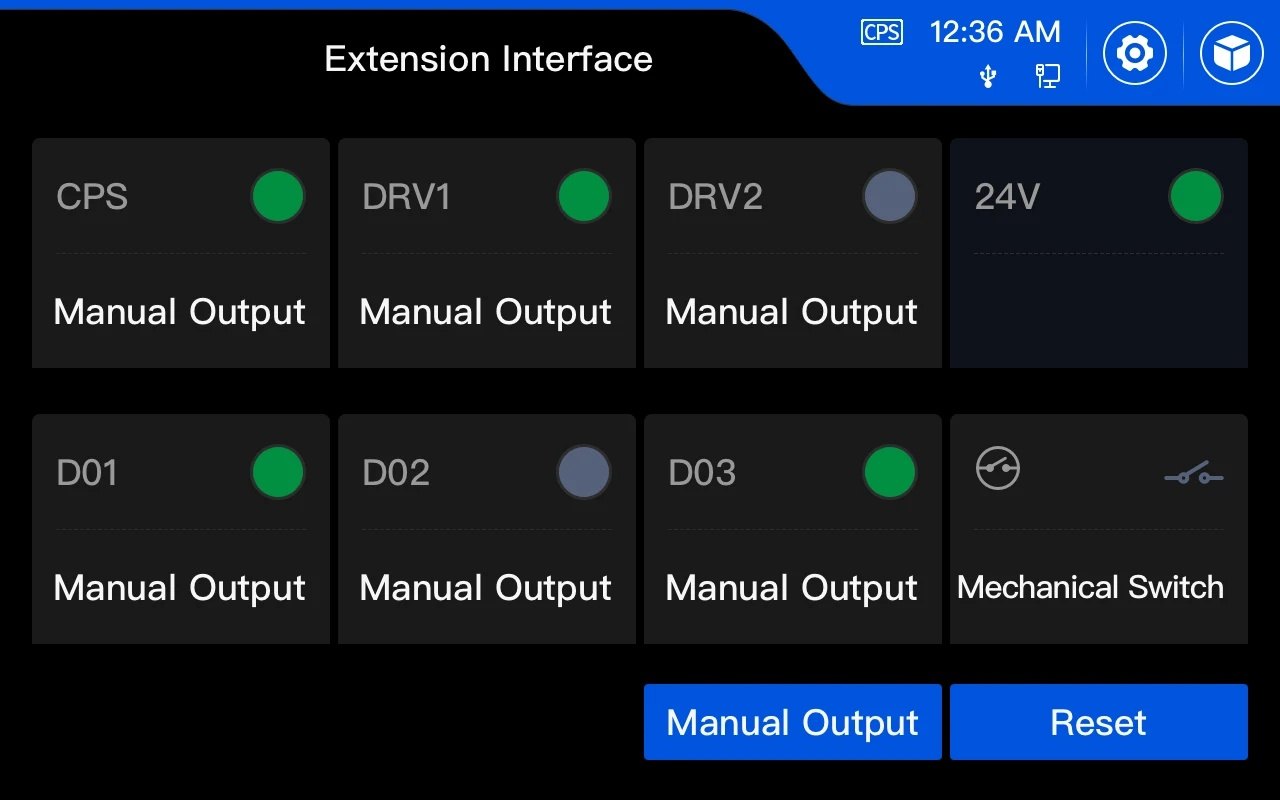

확장 인터페이스 출력 설정 화면

압력계 자동 교정

ADT710과 연계한
압력계 자동 교정

다이얼 압력계를 많이 교정하는 현장이라면 ADT710 판독기와 ACal을 추가해 압력 설정부터 눈금 판독, 기록까지 자동으로 이어 보세요. 한 사람이 여러 대를 맡아도 작업 속도가 떨어지지 않습니다.

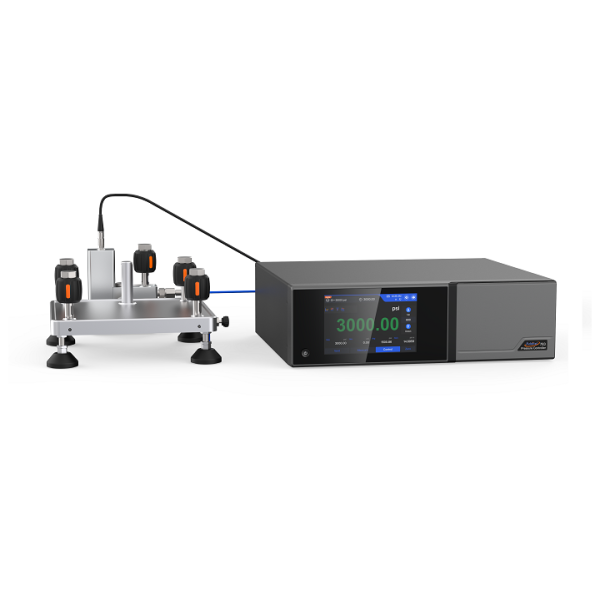

ADT710과 나란히 설치

ADT783이 압력을 만들고 ADT710이 눈금을 읽으며 ACal이 결과를 기록하는 구성입니다. 판독기는 최대 10대까지 연결할 수 있어 압력계 여러 대를 한 번에 처리합니다.

사용 방법

ADT783 압력 컨트롤러
통신 프로토콜과 ACal 자동 교정

ADT783은 LAN과 RS232로 PC와 연결하며 통신 프로토콜로 SCPI와 PACE·DPI520·Fluke6270A·WIKA-SCPI·CPC 계열 에뮬레이션을 고를 수 있습니다. ADT710 판독기와 ACal을 더하면 압력계 교정을 자동으로 진행합니다.

소프트웨어·도구	하는 일
ACal	ADT710과 연동한 압력계 자동 교정, 결과 기록
ADT710 Automated Gauge Reader	카메라로 압력계 눈금 판독, 최대 10대 연결
Protocol 설정	SCPI, PACE 5000/6000, DPI520, Fluke6270A, WIKA-SCPI, CPC8000/6000/4000/3000 중 선택
Ethernet (포트 8000) · RS232 · WLAN	PC 원격 연결(WLAN은 외장 WIFI 모듈 필요)

처음 연결하는 순서

순서	할 일
1	주 화면에서 System settings의 Communication을 열고 Protocol에서 사용할 명령 체계를 고릅니다.
2	Ethernet은 DHCP 또는 Manual로 IP를 정하고, RS232는 보율(9600~115200)·데이터 비트·정지 비트·패리티를 PC와 맞추세요.
3	PC 프로그램은 Ethernet 연결 시 포트 8000으로 접속합니다.
4	목표 압력을 눌러 범위 안의 값을 입력하고 Control을 눌러 제어를 시작하세요.
5	압력계를 많이 교정할 때는 ADT710을 연결하고, 스캐너로 읽은 압력계 정보(모델, 범위, 정확도)를 ACal로 보내 교정을 진행합니다.

Ethernet 포트 8000은 공장 설정이며 바꿀 수 없으므로 PC 프로그램의 접속 포트를 8000으로 맞추세요.

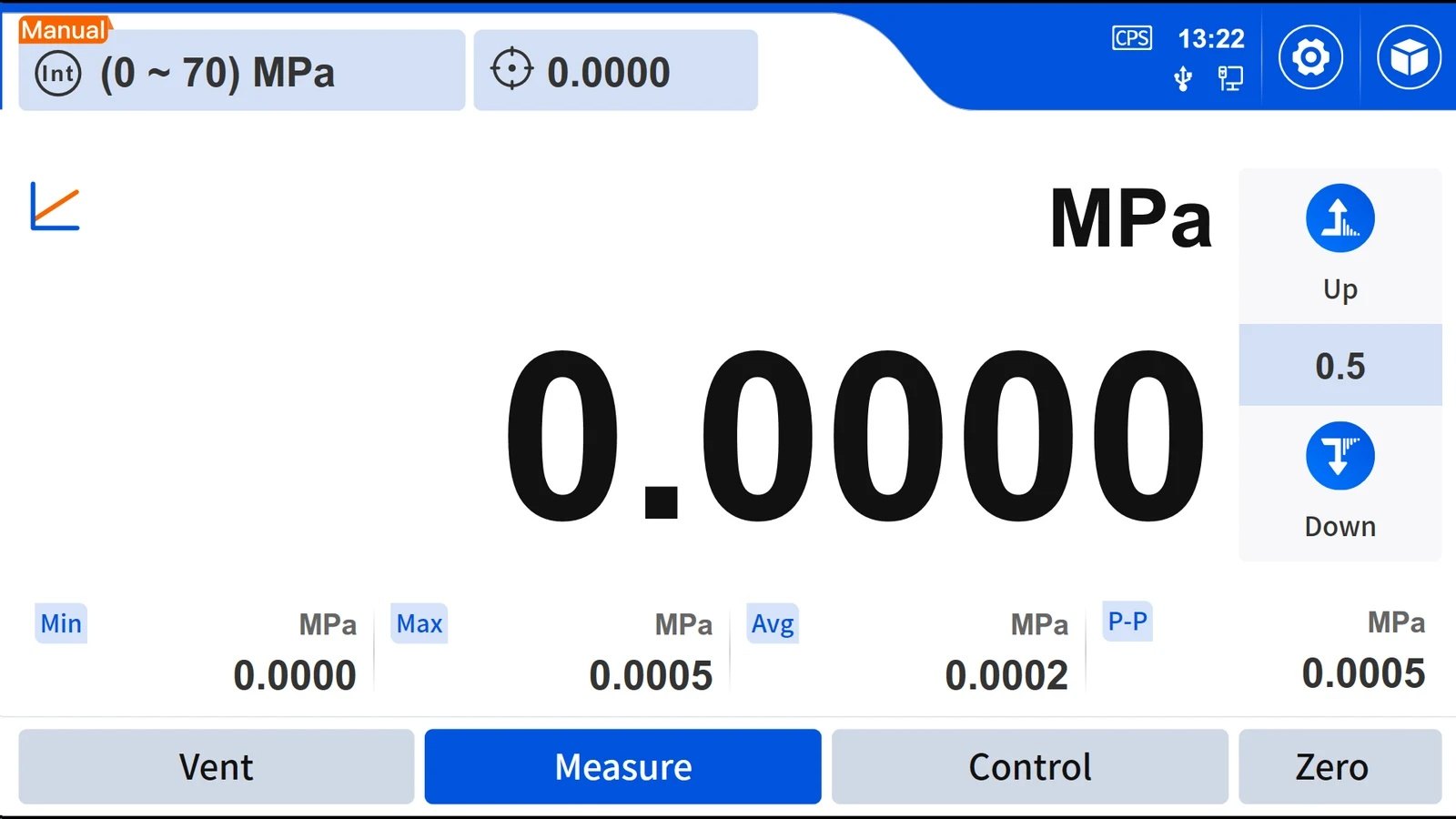

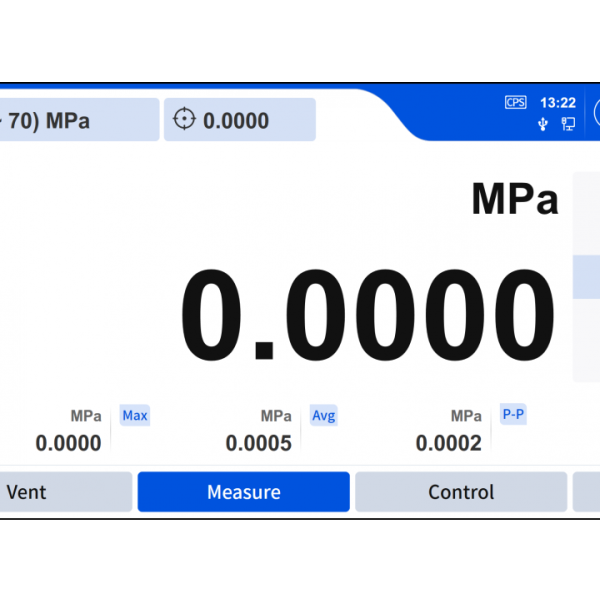

압력 측정값을 크게 표시하는 터치 화면

사양

ADT783 모델별 사양

항목	ADT783-D	ADT783-1K	ADT783-3.6K	ADT783-6K
압력 범위	-0.99 ~ 2.5 bar	-0.99 ~ 70 bar	-0.99 ~ 250 bar	-0.99 ~ 420 bar
압력 범위 (psi)	-14.35 ~ 35 psi	-14.35 ~ 1,000 psi	-14.35 ~ 3,600 psi	-14.35 ~ 6,000 psi
압력 유형	차압	게이지압	게이지압	게이지압
제어 응답	20 % 단계 10초 미만	20 % 단계 10초 미만	20 % 단계 10초 미만	10 % 단계 20초 이하
압력 포트	6 mm Festo	1/4 BSP 수나사	1/4 BSP 수나사	1/4 BSP 수나사

시리즈 공통 사양

항목	사양
제어 안정도	0.003 % FS 미만 (일반 0.001 % FS)
제어 응답	외부 부하 50 mL, 20 % 단계 10초 미만 (783-D · 1K · 3.6K) · 783-6K는 10 % 단계 20초 이하
모듈	탈착식 내장 압력 모듈 2개, 다중 범위 선택 · 기압 모듈 옵션 (게이지 · 절대 전환)
공급	외부 공급, 깨끗한 건조 질소 또는 공기 · 최대 공급 압력 4 bar (783-D) ~ 440 bar (783-6K)
압력 포트	1/4 BSP 수나사 (783-D는 6 mm Festo)
통신	LAN · USB · RS232 · 이더넷
화면	7인치 컬러 터치 1280 × 800 · 아이콘 기반 인터페이스
전원	AC 100 ~ 240 V, 50/60 Hz
크기 · 무게	440 × 133 × 380 mm (W × H × D) · 섀시 16.9 kg, 모듈 0.5 kg
동작 온도	10 ~ 50 °C
오염 방지 시스템	옵션
ADT783-D 정확도	0.02 % FS · 0.05 % FS

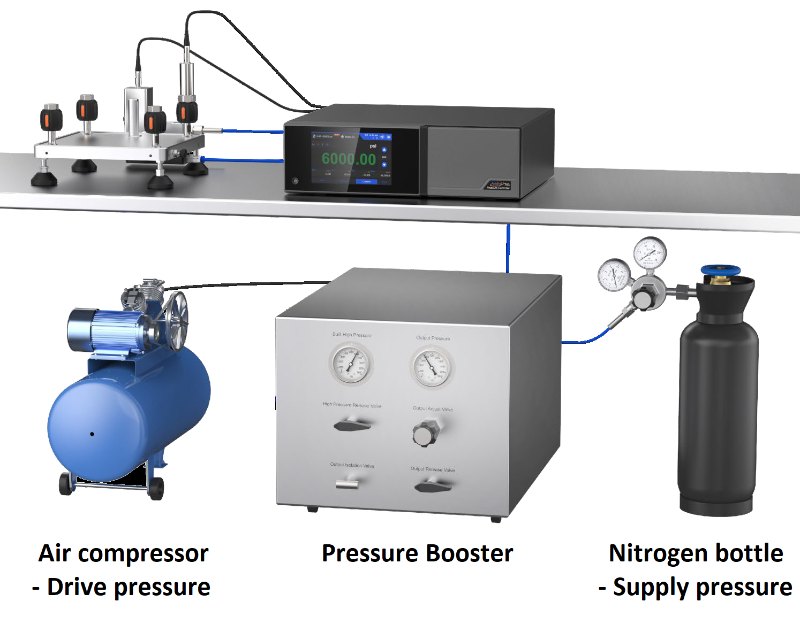

압력 컨트롤러와 컴프레서·부스터·가스통 연결 구성도

활용 분야

ADT783이 쓰이는
기체 압력 교정 현장

공압 계기 교정 — 기체 압력 계기를 기준 압력과 비교해 교정합니다.
기체 압력 게이지 — 진공부터 420 bar까지의 게이지를 시험합니다.
압력 스위치 — 기체 압력 스위치의 작동점을 시험합니다.
압력계 자동 교정 — ADT710과 ACal로 여러 대를 자동으로 교정합니다.

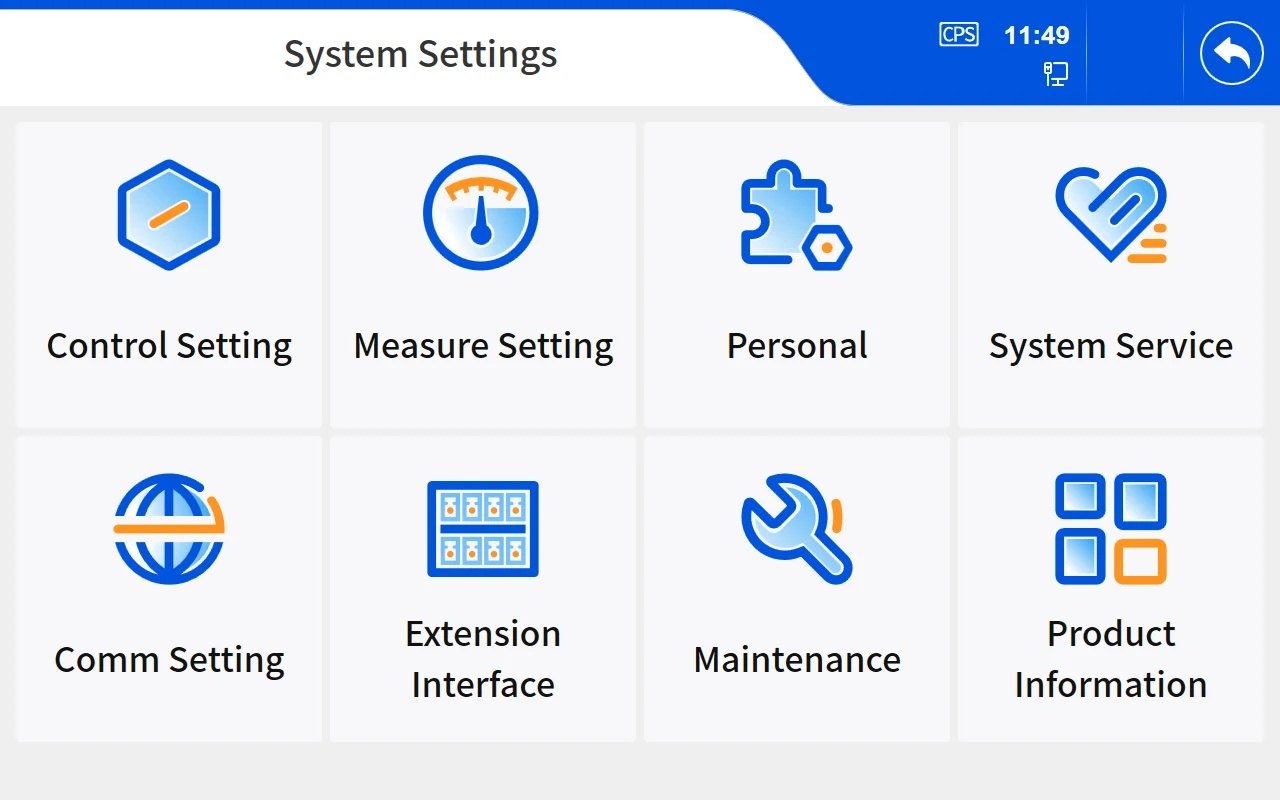

시스템 설정 메뉴 화면

선택 가이드

최대 압력으로 고르는
ADT783 모델

이런 작업이라면	맞는 모델
2.5 bar 이하 저압 기체 계기를 교정합니다	ADT783-D
70 bar 이하 기체 계기를 교정합니다	ADT783-1K
250 bar까지 기체 계기를 교정합니다	ADT783-3.6K
420 bar까지 기체 계기를 교정합니다	ADT783-6K
유압으로 더 높은 압력이 필요합니다	ADT793 (유압, 1,035 bar)

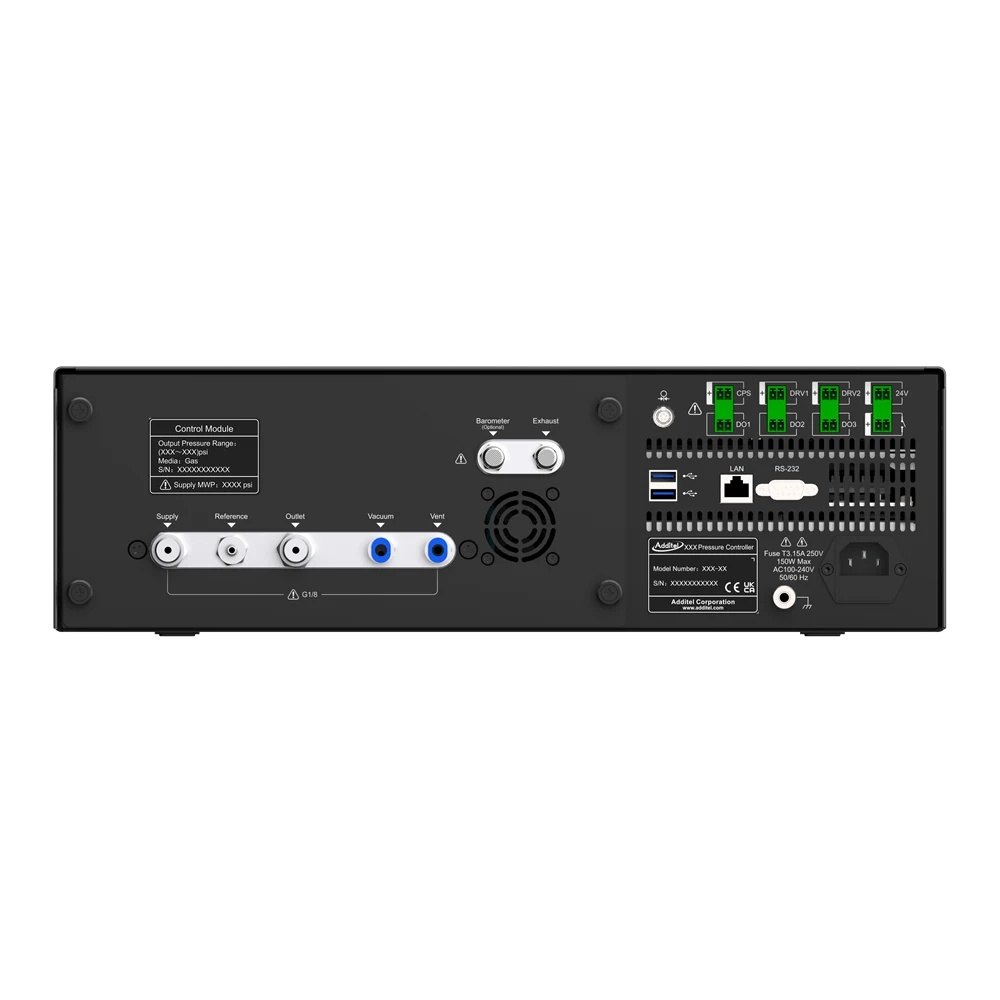

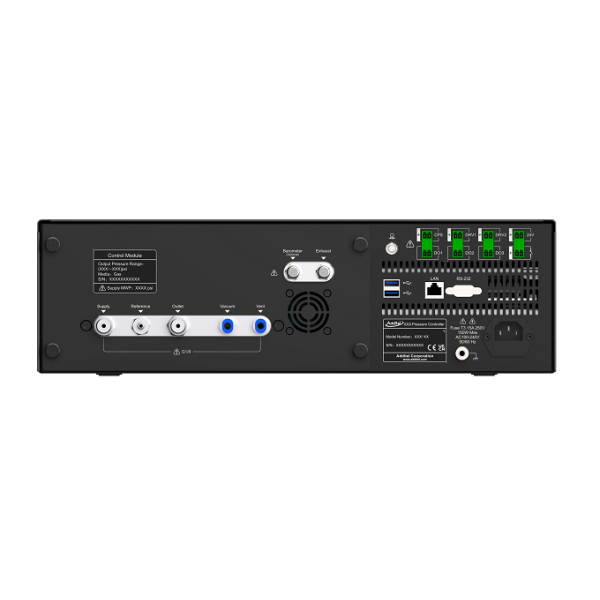

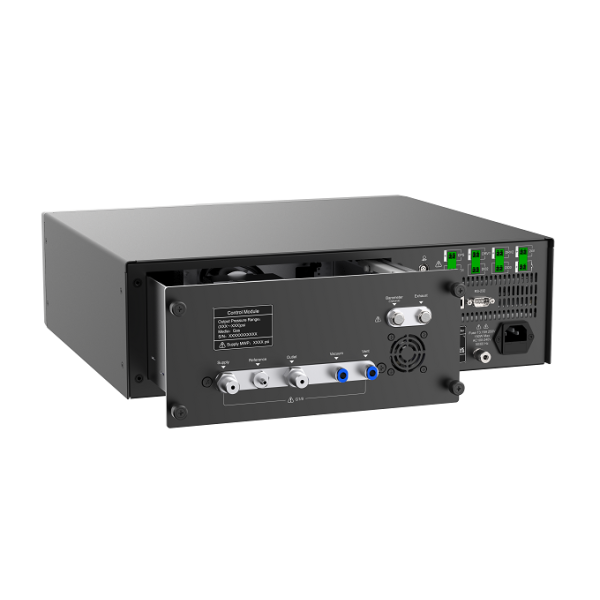

포트와 단자가 보이는 압력 컨트롤러 후면

구성·옵션

외부 공급원과
ADT783 옵션

공급 — 외부 공기 또는 질소를 연결하며 최대 공급 압력은 4 bar(D)부터 440 bar(6K)까지입니다.
기압 모듈 — 추가하면 게이지압과 절대압을 전환할 수 있습니다.
오염 방지 시스템 — 필요하면 옵션으로 주문할 수 있습니다.
ADT710 · ACal — 연동하면 압력계 교정을 자동화할 수 있습니다.

ADT783과 함께 보는
유압·공압 컨트롤러

ADT783에 가스 공급원이 내장되어 있습니까?
아닙니다. 깨끗한 건조 질소나 공기를 외부에서 연결해야 하며, 783-6K의 최대 공급 압력은 440 bar입니다.
ADT783의 0.01 % RD 등급은 전 범위에서 읽음값 기준입니까?
아닙니다. 0.01 % 읽음값과 0.005 % FS 중 큰 값을 적용하므로 범위의 50 %부터 읽음값 기준이 됩니다.
0.003 % FS 제어 안정도는 정확도와 같은 뜻입니까?
아닙니다. 제어 안정도는 설정 압력을 유지하는 성능이고, 측정 정확도는 ADT151 모듈 등급으로 판단합니다.
ADT783으로 미차압 교정을 할 수 있습니까?
적합하지 않습니다. ADT783-D의 범위가 2.5 bar까지이므로, inH2O 단위 미차압을 내장 펌프로 다루려면 ADT773을 검토하세요.
420 bar보다 높은 압력은 어떤 모델로 교정합니까?
유압 컨트롤러 ADT793을 검토하세요. 유압으로 1,035 bar까지 제어하며 오일형과 물형이 있습니다.
