불확도를 실시간으로 보며
기체 압력을 제어하는 교정기

Fluke Calibration PPC4 기체 압력 컨트롤러 · 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration PPC4는 깨끗하고 건조한 기체로 압력을 만들고 제어하는 압력 컨트롤러·교정기입니다. 쿼츠 기준 압력 트랜스듀서(Q-RPT)를 두 개까지 장착해 게이지·절대압 1 kPa ~ 14 MPa를 제어합니다.

불확도는 Q-RPT 클래스에 따라 달라지며, Premium은 AutoRange 스팬의 30 ~ 100 %에서 ±0.008 % 읽음값입니다. 이 값에는 정밀도, 1년 예측 안정도, 온도 영향, 교정 불확도가 모두 들어 있습니다(확장 불확도, k=2). (주)테솔이 국내에 공식 공급합니다.

14 MPa

제어 상한 (게이지 · 절대)

±0.008 %

Premium 불확도, 읽음값 (30 ~ 100 %)

±0.005 %

1년 예측 안정도, 읽음값

2개

Q-RPT 장착 (Hi · Lo)

특징

AutoRange로 넓히는
Q-RPT 한 개의 범위

핵심 특징현장에서 달라지는 점
Q-RPT 두 개Hi와 Lo Q-RPT를 함께 장착해 넓은 범위를 한 대로 교정할 수 있습니다.
AutoRangeQ-RPT 하나를 여러 피교정기 범위에 맞춰 쓸 수 있습니다.
% 읽음값 성능스팬의 30 %까지 읽음값 기준 성능이 유지됩니다.
실시간 불확도 표시측정값과 함께 불확도를 화면에 바로 표시합니다.
게이지와 절대압게이지와 절대압 모드로 1 kPa ~ 14 MPa를 제어합니다.
저진공 옵션저진공 옵션을 고르면 일반 50 Pa (0.5 mbar)까지 내려갈 수 있습니다.
RS-232와 USBRS-232와 전면 USB가 기본이며 IEEE-488.2는 옵션입니다.
기체 전용깨끗하고 건조한 비부식성 기체를 매체로 사용합니다.

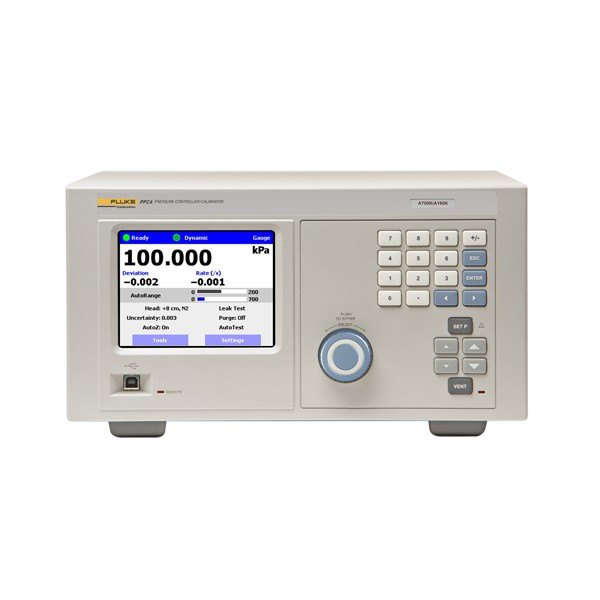

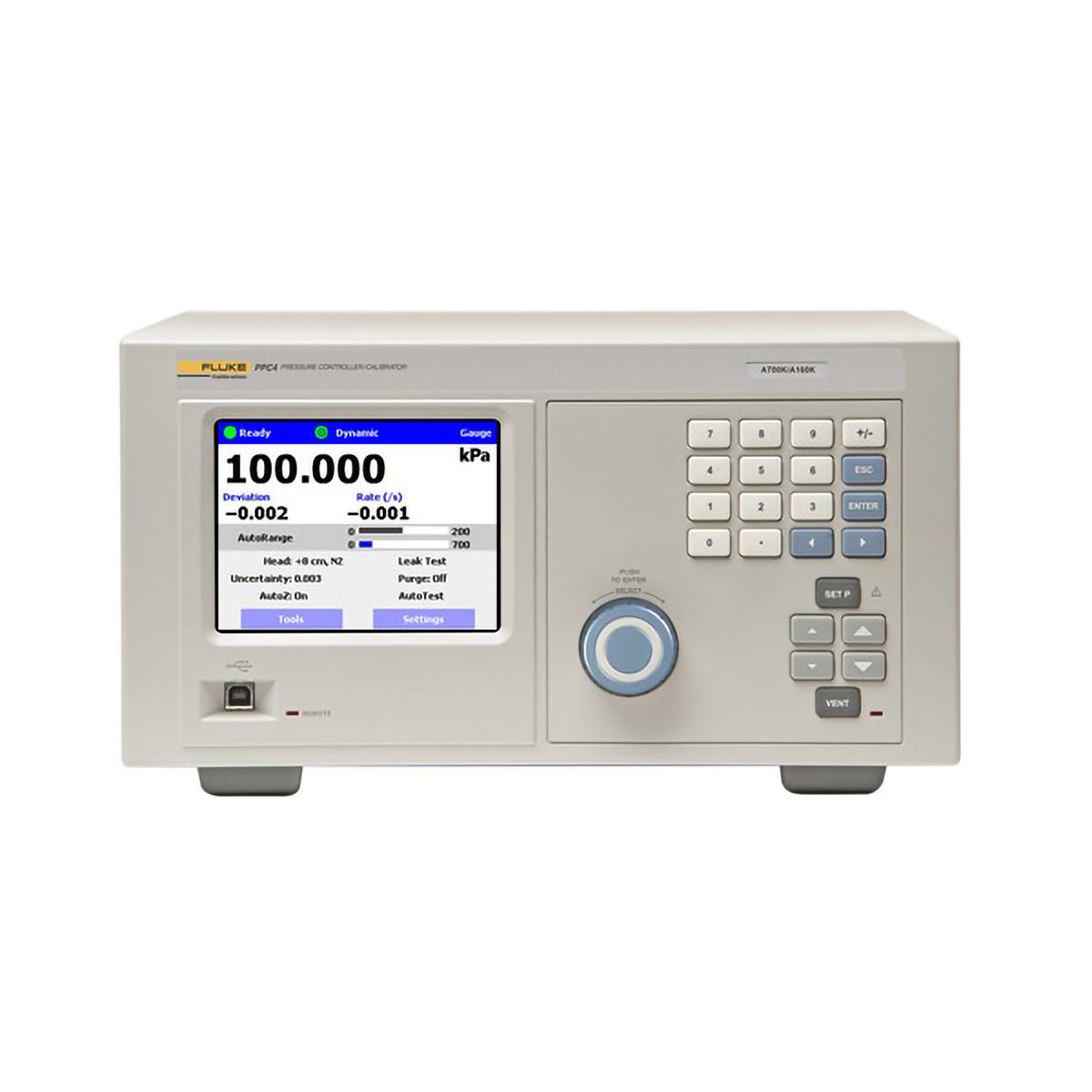

FLUKE CALIBRATION PPC4 - 컬러 화면과 키패드가 있는 압력 제어기 전면
컬러 화면과 키패드가 있는 압력 제어기 전면

불확도 클래스

Q-RPT 클래스별
불확도 비교

Q-RPT 클래스불확도 (k=2)30 % 아래
PremiumAutoRange 스팬의 30 ~ 100 %에서 ±0.008 % 읽음값 (AutoRange 스팬은 Q-RPT 최대 스팬의 30 ~ 100 %)AutoRange 스팬의 ±0.0024 % 또는 Q-RPT 스팬의 0.0007 % 중 큰 값
StandardQ-RPT 스팬의 30 ~ 100 %에서 ±0.01 % 읽음값Q-RPT 스팬의 ±0.0030 %
Full Scale StandardAutoRange 스팬의 ±0.015 % (스팬 하한은 Q-RPT 범위의 30 %, BG15K · G15K는 10 %)전 구간 % 스팬 사양

AutoRange와 불확도 표시

PPC4는 측정값과 함께 실시간 불확도를 화면에 표시하고, AutoRange로 Q-RPT 하나를 여러 피교정기 범위에 맞춰 사용합니다. 다만 불확도에는 스팬 기준 고정값이 적용되는 구간이 있으므로 클래스 이름과 함께 읽으세요.

교정 관리

불확도 조건과
교정 기록

클래스 이름과 함께 기록

교정 기록에는 ±0.008 % 같은 수치만 적지 말고 Q-RPT 클래스와 적용 구간을 함께 남기세요. Premium의 읽음값 기준은 AutoRange 스팬의 30 ~ 100 %에서만 적용되고, 그 아래는 스팬 기준 고정값입니다. Q-RPT 교정을 맡기실 때는 (주)테솔이 해당 범위가 KOLAS 인정 범위에 드는지 먼저 확인해 안내해 드립니다.

사용 방법

PPC4 압력 컨트롤러
PPC4 Cockpit과 RPM4 연결

PPC4는 RS-232(COM1·COM2)와 USB로 PC에 연결하며 IEEE-488.2는 옵션입니다. PC에서는 PPC4 Cockpit으로 원격 조작하고, COM2에는 외부 기준 RPM4를 연결할 수 있습니다.

소프트웨어·도구하는 일
PPC4 CockpitPC에서 PPC4 원격 조작(USB 드라이버와 RS232 설정 포함)
Windows HyperTerminalRS232 명령 통신 시험
RPM4 연결(COM2)외부 기준 압력계 값 읽기

처음 연결하는 순서

순서할 일
19핀 RS232 케이블로 PC를 COM1에 연결하거나 USB 케이블로 연결하세요.
2PC에 PPC4 Cockpit을 설치하고 USB로 연결할 때는 함께 안내된 USB 드라이버를 설치하세요.
3PPC4 Cockpit에서 RS232 설정을 본체와 같게 맞추고 연결을 확인합니다.
4외부 기준이 필요하면 RPM4의 COM1을 1200~19200 bps, 패리티 even, 데이터 7비트, 스톱 1비트로 설정하세요.
5DB-9M-DB-9F 표준 케이블로 PPC4 COM2와 RPM4 COM1을 연결합니다.

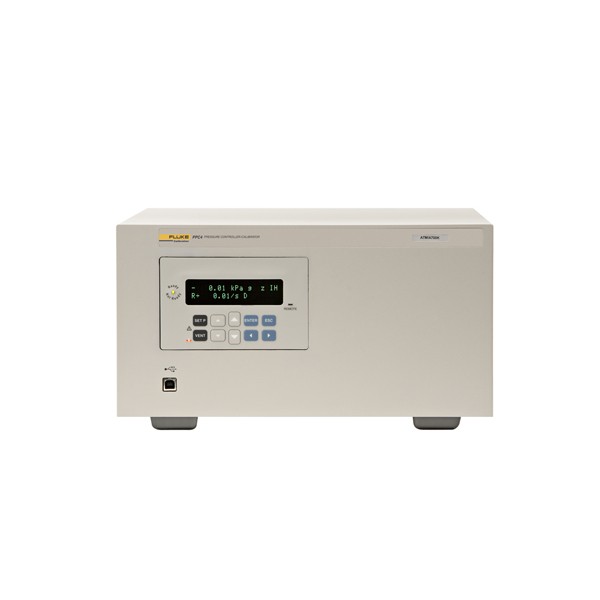

FLUKE CALIBRATION PPC4 - 표시창이 있는 단순형 압력 모듈 전면
표시창이 있는 단순형 압력 모듈 전면

사양

PPC4 압력 범위와
제어 사양

항목사양
범위게이지 · 절대 1 kPa ~ 14 MPa (0.15 ~ 2,000 psi)
Q-RPTA100K · A160K · A200K · A350K · A700K · A1.4M · A2M · A3.5M · A7M · A10M · A14M · BA100K · BG15K · G15K · G100K · G200K
제어 모드정적 · 동적
제어 하한절대 · 음압 게이지: Q-RPT 스팬의 ±0.05 % 또는 1 kPa (0.15 psia) 중 큰 값 · 게이지: 배기로 영점 설정
진공 하한 (절대 · 음압 게이지)저진공 옵션 일반 50 Pa (0.5 mbar) · 옵션 없이 200 ~ 700 Pa
매체깨끗하고 건조한 비부식성 기체
포트TEST(+) · TEST(−) · SUPPLY 1/8 in NPT · EXHAUST 3/8 in NPT
통신 · 전원RS-232 · USB (전면) · IEEE-488.2 옵션 · 100 ~ 240 V ac, 최대 70 W
크기 · 무게19 × 35 × 41 cm (H × W × D, 기본 UI · PPC4-ui는 깊이 +4 cm) · 16.6 kg
동작 온도15 ~ 40 °C

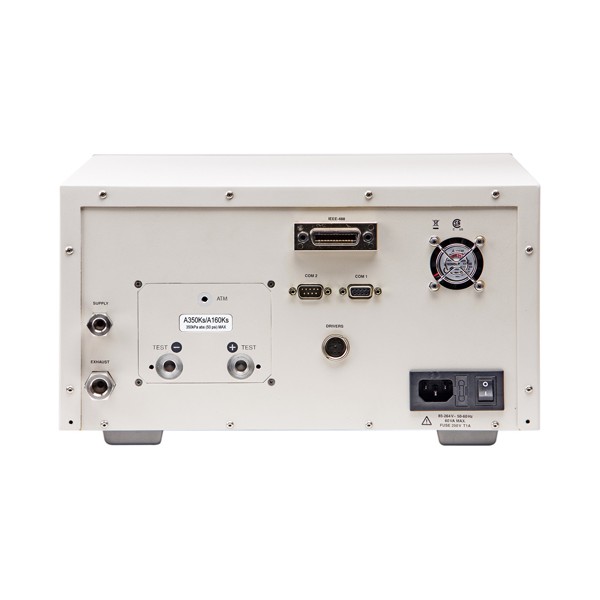

FLUKE CALIBRATION PPC4 - 압력 포트와 전원 입력부가 있는 제어기 후면
압력 포트와 전원 입력부가 있는 제어기 후면

활용 분야

압력 계기와
진공 계기 교정

  • 압력 계기 교정 — 게이지와 절대압 계기를 기체 압력으로 교정합니다.
  • 진공 계기 교정 — 저진공 옵션으로 진공 쪽 계기를 교정합니다.
  • AutoRange 교정 작업 — Q-RPT 하나로 여러 피교정기 범위를 바꿔 가며 교정합니다.
  • 교정 연구실 기준 장비 — 화면의 불확도를 확인하며 교정 기록을 남깁니다.
  • 고압 기체 계기 검사 — 14 MPa 이하 기체 계기를 검사합니다.

선택 가이드

불확도와 압력에 맞는
PPC4 구성 선택

이럴 때 (현장 조건)권장 모델 · 구성선택 이유
가장 높은 클래스 ±0.008 % 읽음값이 필요할 때Premium Q-RPT스팬의 30 ~ 100 % 구간에서 가장 낮은 불확도를 갖습니다.
표준 ±0.01 % 읽음값이면 충분할 때Standard Q-RPTQ-RPT 스팬의 30 ~ 100 %에서 읽음값 기준입니다.
14 MPa를 넘는 기체 압력이 필요할 때8370A모듈식 고압 기체 컨트롤러라 PPC4보다 상한이 높습니다.
오일 압력으로 200 MPa까지 필요할 때PPCH세바케이트 오일로 유압을 자동 제어해 200 MPa까지 교정합니다.

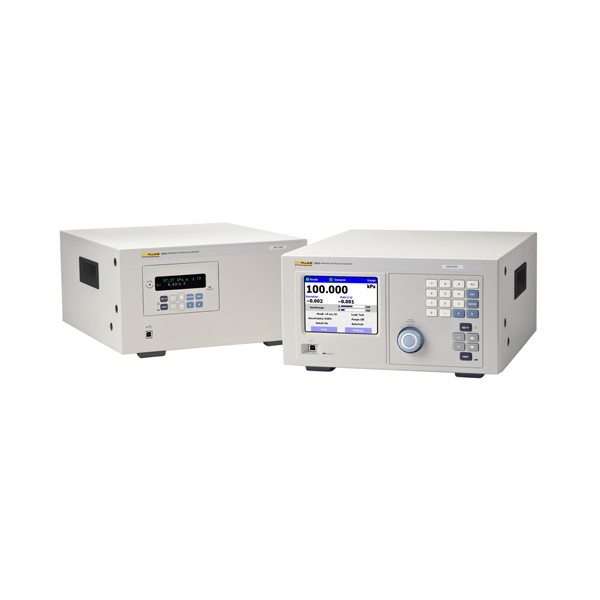

FLUKE CALIBRATION PPC4 - 압력 제어기와 모듈을 나란히 놓은 구성
압력 제어기와 모듈을 나란히 놓은 구성

구성·옵션

PPC4 모델과
호환 액세서리

구분내용품번
모델PPC4-ui · 고급 사용자 인터페이스 (컬러 화면 · 전체 키패드)해당 없음
모델PPC4 · 기본 사용자 인터페이스 (2 x 20 문자 · 10 키)해당 없음
옵션SI 또는 US 공칭 범위 · CE 적합 · IEEE-488.2 원격 인터페이스해당 없음
호환 액세서리RS232 케이블 · 9핀 2 m (COM1 연결)해당 없음
호환 액세서리듀얼 볼륨 유닛 (BG15K Q-RPT용)PK-PPC-BG-DVU
호환 액세서리기준 진공 펌프 키트 110 VVA-PPC/MPC-REF-110
호환 액세서리진공 펌프 패키지 220 VVA-PPC/MPC-REF-220
호환 액세서리TEST 포트용 자동 퍼지 액체 트랩SPLT
