Fluke Calibration 2271A 산업용 압력 교정기

진공부터 20 MPa까지
압력을 자동으로 맞추는 교정기

Fluke Calibration 2271A 산업용 자동 압력 교정기

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 2271A는 압력 모듈 두 개와 전기 측정 모듈을 한 상자에 담은 산업용 자동 압력 교정기(Automated Pressure Calibrator)입니다. -100 kPa~20 MPa 압력을 발생하고, 트랜스미터의 mA·HART 출력까지 함께 읽습니다.

트랜스미터를 교정할 때는 압력 발생기와 전기 측정기를 따로 두는 경우가 많지만, 2271A는 두 작업을 한 상자에서 진행해 배선과 장비 전환이 줄어듭니다. PM200 모듈의 1년 불확도는 대부분의 게이지 범위에서 0.02 % FS입니다. 이 압력 교정기는 (주)테솔이 국내에 공식 공급합니다.

특징

압력 발생과 전기 측정을
한 대에 담은 2271A

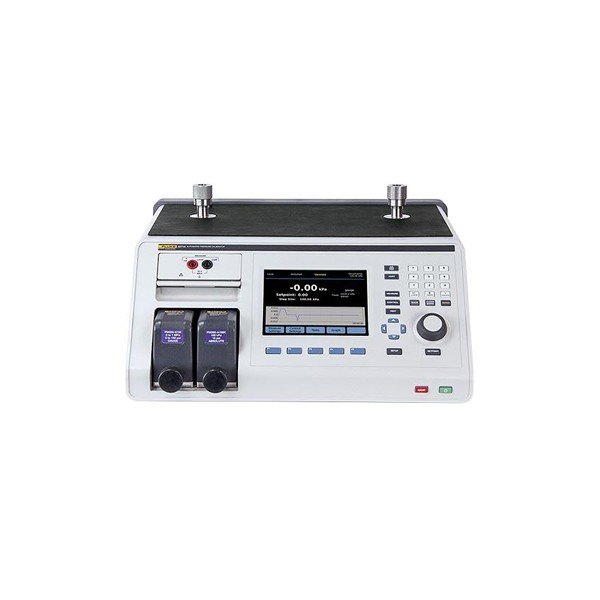

표시창과 키패드가 있는 압력 교정기 전면

모듈 정확도

2271A 정확도를 정하는
PM200 압력 모듈

2271A 본체에는 자체 정확도가 없고, 장착한 압력 모듈이 1년 불확도를 정합니다. PM200은 대부분의 게이지 범위가 0.02 % FS이며, 절대압 A100K와 A200K는 0.10 % FS입니다. 제어 정밀도는 대부분의 범위에서 0.001 % 범위 스팬이고, 저차압 BG2.5K에서만 0.005 %입니다.

트랜스미터 교정

압력과 트랜스미터 출력을
함께 읽는 구성

트랜스미터 교정에서는 압력 입력과 전류 출력을 같은 시점에 기록해야 오차를 나눠 볼 수 있습니다. 전기 측정 모듈은 mA와 V dc를 측정하고 24 V dc 루프 전원과 250 Ω 저항, HART를 갖춰, 압력 모듈이 만든 값과 트랜스미터 출력을 한 화면에서 대조합니다. 섀시 접지 대비 최대 30 V dc까지 연결할 수 있습니다.

공급과 포트

2271A 공급 가스 조건과
핸드 타이트 포트

압력 제어에는 깨끗한 건조 공기 또는 질소(99.5 %)를 공급원으로 쓰며, 입자는 1.25 µm 이하, 이슬점은 -50 °C, 탄화수소는 30 ppm 이하여야 합니다. 공급 품질이 낮으면 제어 밸브가 오염되므로 필터를 거친 라인을 연결하세요. 시험 포트는 HC20 또는 P3000 방식 핸드 타이트 포트 2개와 기준 포트로 이루어집니다.

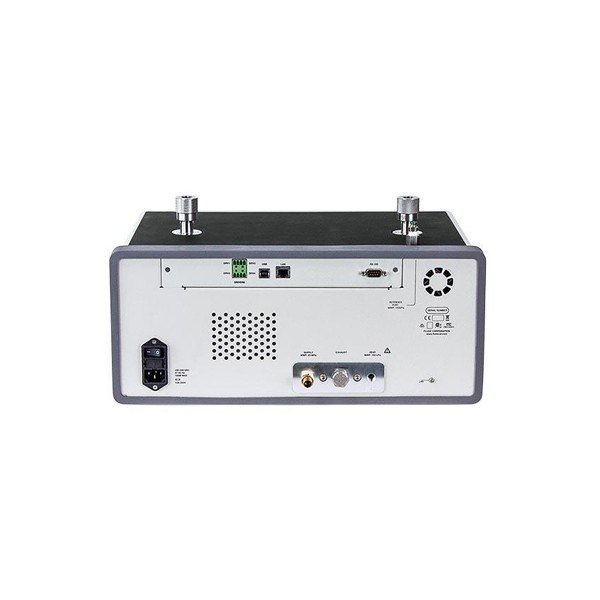

전원 입력부와 통신 포트가 있는 교정기 후면

사양

2271A 압력 교정기 상세 사양

활용 분야

2271A로 하는 트랜스미터와
게이지 교정 작업

• 트랜스미터 교정 — mA 출력과 압력 값을 함께 확인합니다.
• 압력 스위치 시험 — 교정 범위 안에서 스위치가 작동하는 압력점을 시험합니다.
• 압력 게이지 교정 — 지시 값을 기준 압력과 비교합니다.
• 산업 계장 점검 — 현장 계기 루프를 교정기 한 대로 점검합니다.

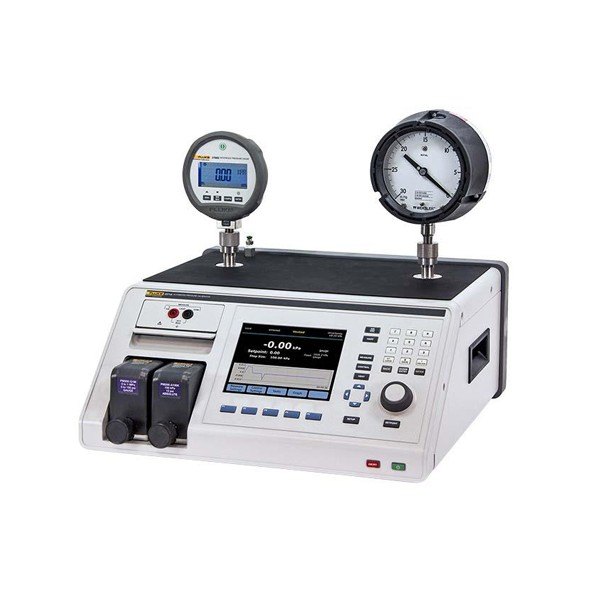

디지털 게이지와 아날로그 게이지를 연결해 비교하는 구성

선택 가이드

산업용 2271A와
벤치형 6270A 구분

구성·옵션

2271A 기본 구성과
연결 품목

• 압력 모듈 — 동시 장착 2개이며 모듈별로 불확도가 정해집니다.
• 전기 측정 모듈 — mA · V dc · 24 V 루프 전원 · HART를 갖춥니다.
• 포트 — HC20 또는 P3000 핸드 타이트 포트 2개와 기준 포트입니다.
• 공급 — 깨끗한 건조 공기 또는 질소를 외부에서 연결합니다.
