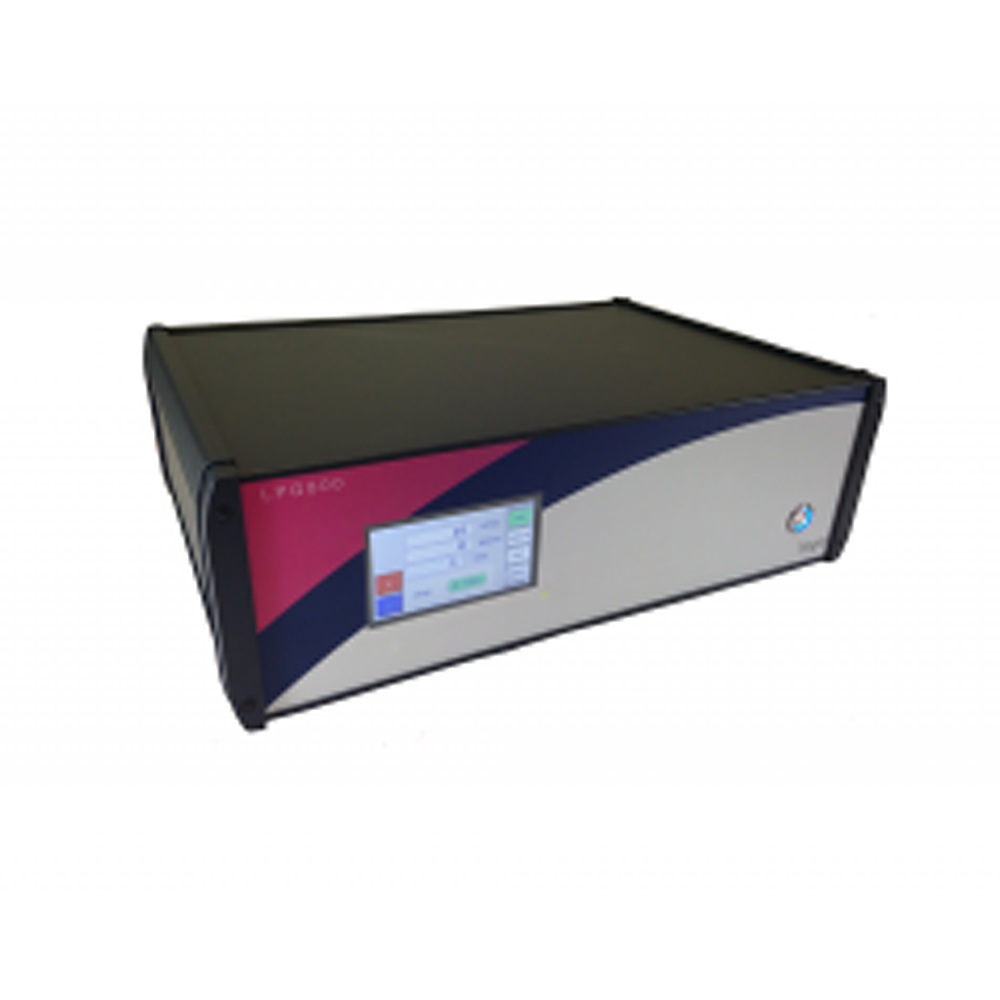

Leyro LPG800 정밀 압력 교정기

MODEL
LPG800
브랜드
LEYRO INSTRUMENTS

센서 모듈을 골라 끼워 트랜스미터를 교정하는 압력 교정기

Leyro LPG 800 정밀 압력 교정기⁣ 게이지 범위 : −1…1⁣ 차압 범위 : ±30 · ±100 · ±300 mbar⁣ 정확도 : 0.01 % FS (옵션 0.008 % FS)

견적 받기

Leyro 한국 독점 공급 파트너

Leyro LPG 800은 MEMS 센서 모듈을 세 개까지 장착해 게이지·절대·저차압을 다루는 벤치형 공압 정밀 압력 교정기(Precision Pressure Calibrator)입니다. 현장과 실험실에서 압력 트랜스미터와 게이지를 교정하는 데 사용합니다.

정확도는 0.01 % FS이고 옵션 센서는 0.008 % FS까지 내려가므로 기준기로서 불확도 여유를 확보합니다.
제어 안정도는 현재 범위 FS의 0.003 %입니다.
이동용과 거치용을 겸하는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

3개

정밀 MEMS 센서, 옵션 포함 4개

0.01 % FS

정확도, 옵션 0.008 %

0.003 %

제어 안정도, 현재 범위 FS

약 7.0 kg

본체 무게

특징

센서를 바꿔 쓰는 정밀 교정기

핵심 특징현장에서 달라지는 점
MEMS 센서고정밀과 장기 안정성을 함께 갖춘 센서여서 교정 주기 동안의 변동이 작습니다.
게이지·절대·차압센서 모듈을 바꿔 세 가지 측정 방식을 다루므로 한 본체로 여러 종류의 대상을 교정합니다.
기압 기준 옵션800 ~ 1,200 mbar abs 기압 기준을 더해 절대압 시험의 기준을 확보합니다.
터치 조작확장 기능은 하위 메뉴에 두어 기본 화면 구성이 단순합니다.
통신 구성RS-232와 이더넷이 기본이고 IEEE-488.2는 옵션이어서 자동 교정 시스템에 연결할 수 있습니다.
DCal 소프트웨어옵션 소프트웨어로 교정 성적서를 자동 작성합니다.

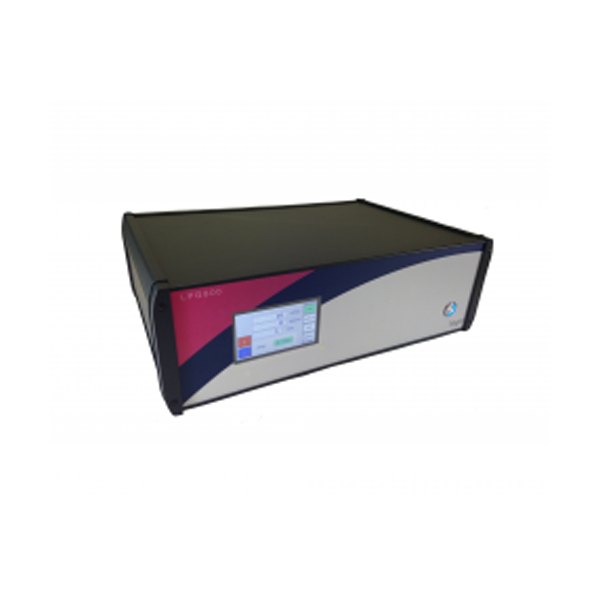

LEYRO INSTRUMENTS LPG800 - 터치 화면이 있는 압력 교정기 본체 외형
터치 화면이 있는 압력 교정기 본체 외형

센서 구성

게이지·절대·차압 범위 선택

센서 모듈별 측정 범위

게이지 범위는 −1 ~ 10 bar, 절대 범위는 100 bar abs까지, 차압 범위는 ±30 · ±100 · ±300 mbar를 갖추었습니다. 시험 대상의 종류를 먼저 정한 뒤 세부 범위를 고르세요. 센서는 정밀 MEMS 센서 3개에 옵션 센서를 더해 4개까지 구성할 수 있습니다.

값의 구분

정확도와 제어 안정도

정확도 0.01 % FS는 측정값의 오차 범위이고, 제어 안정도 0.003 %는 설정 압력을 유지하는 성능이므로 서로 다른 값입니다. 기압 기준 옵션은 최대 0.008 % FS입니다.

교정 소프트웨어

DCal로 작성하는 교정 성적서

시험 성적서를 자동으로 작성

옵션 소프트웨어 DCal로 압력 측정기 교정을 진행하고 시험 성적서를 자동으로 작성합니다. 반복 시험 절차에 맞춰 사용자 프로그램도 직접 만들 수 있습니다.

사양

정밀 압력 교정기 사양

항목사양
게이지 범위−1…1 · 0…2 · −1…3 · 0…5 · −1…10 bar
절대 범위0 ~ 1 · 0 ~ 3 · 0 ~ 10 · 0 ~ 30 · 0 ~ 100 bar abs.
차압 범위±30 · ±100 · ±300 mbar
정확도0.01 % FS (옵션 0.008 % FS)
제어 안정도현재 범위 FS의 0.003 %
센서정밀 MEMS 센서 최대 3개 (옵션 포함 4개)
기압 기준 (옵션)800 ~ 1,200 mbar abs, 최대 0.008 % FS
매체깨끗하고 건조한 비부식성 · 비가연성 · 비산화성 기체
통신 · 출력RS-232 · 이더넷 · IEEE-488.2 옵션 · 아날로그 4 ~ 20 mA 또는 0 ~ 1 / 0 ~ 5 / 0 ~ 10 V
크기 · 무게450 × 300 × 146 mm · 약 7.0 kg
조작터치스크린 (확장 기능은 하위 메뉴)
센서 기술MEMS (고정밀 · 장기 안정)
설치 형태이동용 · 거치용 겸용
교정 소프트웨어 (옵션)DCal (교정 성적서 자동 작성)
과압 보호가장 큰 범위의 150 %
압력 연결G 1/8 암 (6 mm 튜브 또는 어댑터 옵션)
화면컬러 터치스크린, 6자리
전원88 ~ 264 V ac, 47 ~ 63 Hz
동작 온도10 ~ 40 °C (보상 15 ~ 35 °C), 보관 0 ~ 70 °C

활용 분야

실험실과 현장 압력 교정

  • 실험실 압력 기준 — 0.01 % FS 정확도의 압력 기준기로 사용합니다.
  • 서비스·교정 기관 — 서비스 현장과 교정 기관의 압력 교정에 사용합니다.
  • 연구 개발 — 연구 개발 단계의 압력 시험에 사용합니다.
  • 트랜스미터 교정 — 게이지·절대·차압 센서 모듈로 압력 트랜스미터를 교정합니다.

선택 가이드

압력 종류로 고르는 센서

이럴 때 (현장 조건·용량)권장 센서선택 이유
차압만 측정할 때±30 · ±100 · ±300 mbar 차압 센서저차압 범위에 맞춰 분해능을 확보합니다.
고압 절대압이 필요할 때0 ~ 100 bar 절대 범위가장 높은 절대 범위를 한 센서로 다룹니다.
정확도를 더 높일 때0.008 % FS 옵션 센서기본 센서보다 오차 범위가 작습니다.

구성·옵션

본체 구성과 옵션

  • 본체 — LPG 800, 정밀 MEMS 센서 최대 3개.
  • 옵션 — 기압 기준 800 ~ 1,200 mbar abs, 0.008 % FS 센서, 네 번째 센서, IEEE-488.2.
  • 별매 — DCal 교정 소프트웨어.

교정기는 시험 기준이 되므로 센서의 교정 주기와 이력을 함께 관리해야 합니다.
센서 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내합니다.
