압력 제어 없이 기준값을
읽는 정밀 압력 지시계

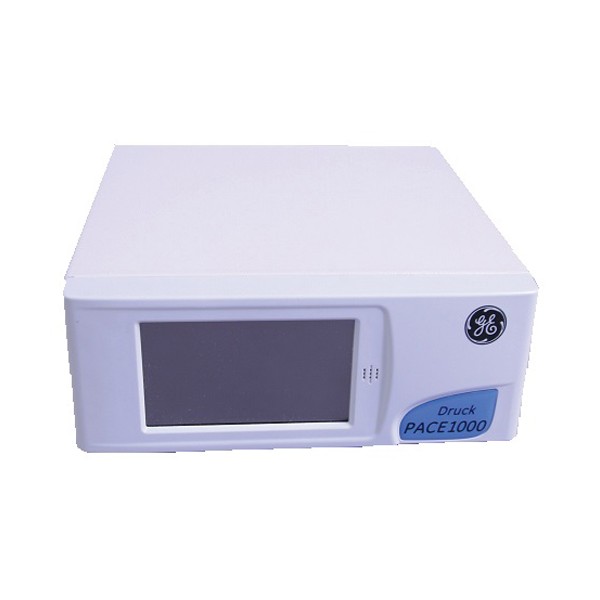

Druck PACE1000 정밀 압력 지시계

견적 받기

Druck PACE1000은 내장 센서 3개와 외부 IDOS 모듈 2개로 최대 5개 압력을 읽는 하프 랙 정밀 압력 지시계(Precision Pressure Indicator)입니다. 압력을 만들거나 제어하지 않고 트랜스미터와 게이지 교정의 기준값을 측정합니다.

센서는 범위와 정밀도 등급에 따라 압저항 방식과 공진 방식 중에서 고르며, 2채널 이상이면 차압 P1−P2도 바로 표시합니다. 압력 조정은 컨트롤러에 맡기고 측정만 담당하는 이 지시계는 (주)테솔이 국내에 공식 공급합니다.

최대 5개

내장 센서와 외부 모듈 입력

동시 3개

압력값 표시

4.3인치

컬러 터치 화면

기본 기록

데이터 로깅

특징

측정 전용
정밀 지시계

핵심 특징	현장에서 달라지는 점
지시계 전용	압력을 만들지 않고 정밀하게 읽기만 하므로 기준 측정 장비로 역할이 분명합니다.
복수 입력	내장 센서와 외부 IDOS 모듈을 함께 받아 한 대에서 여러 범위를 비교합니다.
동시 표시	세 채널의 압력값을 한 화면에 나란히 표시해 비교 시험의 판독 시간이 줄어듭니다.
차압 계산	2채널 이상이면 P1−P2 차압을 바로 표시해 별도 계산 없이 차압을 확인합니다.
데이터 로깅 기본	기록 주기와 샘플 속도를 정해 저장하므로 장시간 시험의 이력이 남습니다.
음압 교정 기본	모든 게이지 범위에서 음압 교정을 지원해 진공 구간 시험도 같은 센서로 진행합니다.

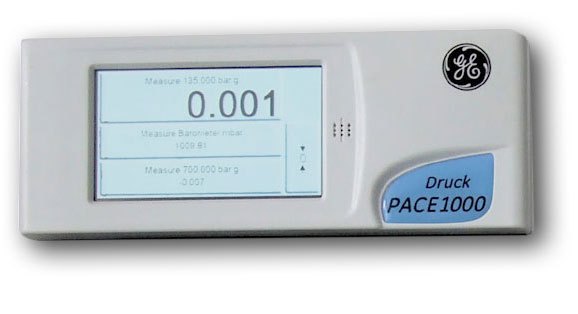

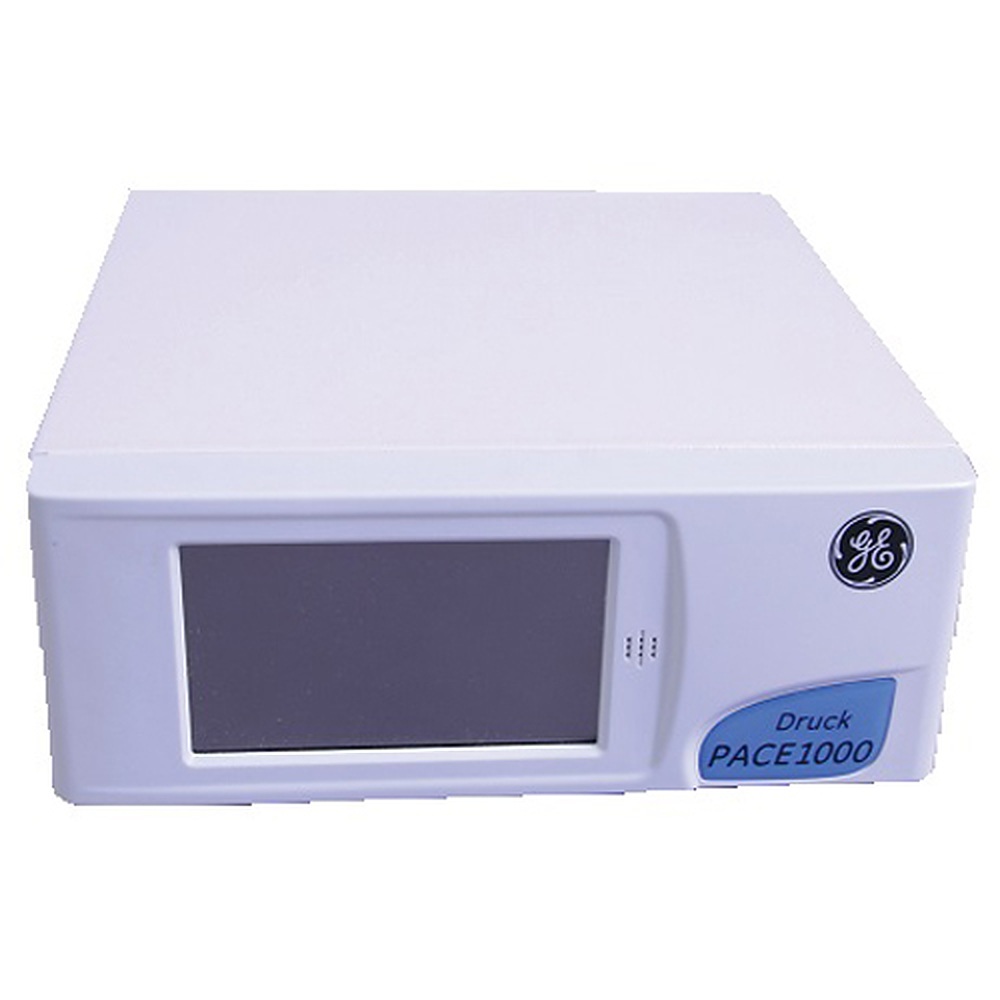

터치 표시창이 있는 압력 교정기 본체 전면부

센서 종류

압저항·공진
센서별 정밀도

센서	등급별 정밀도	범위
IPS (압저항)	IPS0 0.02 % Rdg + 0.02 % FS · IPS1 0.01 % Rdg + 0.01 % FS · IPS2 0.005 % Rdg + 0.005 % FS (25 · 70 · 200 mbar 범위는 더 큰 값)	25 · 70 · 200 · 350 · 700 mbar g · 1 ~ 210 bar g · 350 · 420 · 700 · 1,000 bar a
IRS (공진, 절대압)	IRS0 0.01 % FS · IRS1 0.005 % FS · IRS2 0.0025 % FS · IRS3 0.0010 % FS (2 ~ 3.5 bar) · 0.0015 % FS (8 ~ 211 bar)	1.3 ~ 3.5 bar a (IRS0 ~ IRS3) · 8 ~ 211 bar a (IRS3 전용)

IPS 정밀도에는 직선성, 히스테리시스, 반복성, 교정 온도 범위의 온도 영향이 들어 있으며 장기 안정도는 별도 항목입니다. IPS는 2 ~ 1,000 bar에서 연 0.01 % Rdg이고, IRS는 1.3 ~ 3.5 bar a에서 연 0.0025 % FS, IRS3의 8 ~ 211 bar a 구간은 28일에 0.001 % FS입니다.

지시계의 역할

측정을 담당하는
기준 계측기

압력 발생은 컨트롤러, 측정은 지시계

교정 시험대에서 압력을 만들고 조정하는 일은 PACE5000이나 PACE6000 같은 컨트롤러가 맡고, PACE1000은 그 압력을 정밀하게 읽는 기준 계측기로 배치합니다. 측정값은 숫자와 텍스트 그래프로 표시하며, 기록 주기와 트리거를 정해 내부 메모리에 저장합니다.

기압 기준

기압 기준과
Airfield 작업

기압 기준 옵션으로 유사 절대압 구성

IRS-B 기압 기준 옵션은 750 ~ 1150 mbar a 범위를 측정하며, 임의 범위의 게이지 센서와 조합해 유사 절대압 구성을 만듭니다. Airfield 작업 화면은 QFE, QFF, QNH와 고도를 함께 표시합니다.

사용 방법

PACE1000
통신 인터페이스와 판독 명령

PACE1000은 후면에 RS-232, IEEE 488, USB B, 이더넷(RJ45) 포트가 있는 압력 지시계입니다. PC나 제어 프로그램에서 SCPI 명령으로 압력 값을 읽어 올 수 있고, 4Sight2에서도 지원하는 기기입니다.

소프트웨어·도구	하는 일
RS-232	9핀 D형 암 커넥터, 1대 1 연결
IEEE 488	24핀 D형 커넥터, 기본 주소 16
USB B	통신(Communications) 모드와 저장 장치 모드 선택
4Sight2	PACE 1000을 지원하는 교정 관리 소프트웨어

처음 연결하는 순서

순서	할 일
1	후면의 RS-232, IEEE 488, USB B 중 사용할 포트에 케이블을 연결합니다.
2	전원을 켜고 측정 화면이 나타날 때까지 기다립니다.
3	RS-232는 통신 메뉴에서 전송 속도, 패리티, 흐름 제어, 종단 문자를 설정합니다. 전원 투입 기본값은 9600 baud, 패리티 없음, Xon/Xoff입니다.
4	IEEE 488은 Measure Setup > Global Setup > Supervisor Setup에서 PIN을 입력하고 Comms > IEEE488에서 주소를 설정합니다.
5	USB를 쓰려면 통신 메뉴의 USB에서 Communications 모드를 선택합니다.
6	PC의 터미널 프로그램이나 제어 프로그램에서 :SENS:PRES? 명령을 보내 압력 값을 읽습니다.

PACE1000 판독 명령 예시

명령	하는 일
:SENS:PRES?	상단 표시값을 필터링된 값으로 읽기(2 Hz 갱신)
:INST:SENS[x]:READ?	가장 빠른 판독. 필터링 값과 원시 값을 함께 반환(x는 센서 번호). IDOS 센서의 원시 값은 0입니다.
:DISP[x]:WIND?	표시 창의 내용 읽기(x = 1 상단, 2 중간 상태, 3 하단 기능)

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 PACE SCPI 통신 매뉴얼(K0472)을 함께 확인하세요.

RS-232는 1대 1 연결만 지원하며 데이지 체인은 되지 않습니다. 소프트웨어 흐름 제어를 쓰면 TXD, RXD, GND 세 선만 연결합니다. 전송 속도를 115200보다 낮추면 데이터 갱신 속도도 그에 비례해 느려집니다.

사양

구성 비교와
공통 사양

항목	PACE1000	PACE1001	PACE1002	PACE1003
내장 센서	없음 (IDOS 입력만)	1개	2개	3개
외부 IDOS 모듈 입력	2개	2개	2개	2개
입력 합계	2개	3개	4개	5개
동시 표시 압력	3개	3개	3개	3개

시리즈 공통 사양

항목	사양
기압 기준	750 ~ 1150 mbar a · IRS-B 옵션 0.10 mbar (IRS0-B) ~ 0.020 mbar (IRS3-B) · Airfield 작업 QFE · QFF · QNH · 고도
화면 · 기록	4.3인치 ¼ VGA 와이드 컬러 터치 LCD · 단위 28종 + 사용자 정의 4종 · 데이터 로깅 기본 (CSV)
통신	RS232 · USB · IEEE-488 · 이더넷 (VXI-II · 소켓, SCPI) · DPI141 · DPI142 · DPI150 에뮬레이션 · LabVIEW 호환
아날로그 출력 (옵션)	0 ~ 10 V · 0 ~ 5 V · −5 ~ 5 V · 0/4 ~ 20 mA, 0.05 % FS 정밀도
옵션	스위치 시험 · 무전압 접점 · 항공 · 누설 시험 · IDOS UPM 외장 모듈
IPS 게이지 범위	25 · 70 · 200 · 350 · 700 mbar · 1 · 2 · 3.5 · 7 · 10 · 20 · 35 · 70 · 100 · 135 · 172 · 210 bar
IPS 절대 범위	350 · 420 · 700 · 1,000 bar a (35 · 42 · 70 · 100 MPa a, 5,000 ~ 14,500 psi a)
IRS 범위	35 ~ 1300 · 35 ~ 2600 · 35 ~ 3500 mbar a
IRS-B 기압 기준 범위	750 ~ 1150 mbar a (75 ~ 115 kPa a)
음압 교정	게이지 범위 전부 기본 제공
유사 절대압 구성	임의 범위 + 기압 기준 옵션
초과 범위 표시	풀스케일 압력 범위의 10 % 초과 시
매체	3.5 bar 이상 범위는 스테인리스강 316 · 하스텔로이 C276 접촉 · 3.5 bar 미만 게이지와 3,500 mbar a 미만 절대 범위는 건조 · 무유 · 비부식성 기체 (공기 · 질소 권장)
통신 갱신 주기	초당 8회
표시 갱신 주기	초당 2회 (±9999999)
압력 연결	G 1/8 암 (북미 기본 1/8 NPT 암 어댑터) 25 mbar ~ 210 bar · 9/16-18 UNF 오토클레이브 수 350 ~ 1,000 bar
보호 등급 · 습도	IP20 (EN60529, 실내용) · 5 ~ 95 % RH 비응축
진동 · 충격	Def. Stan. 66-31 8.4 Cat 3 · MIL-T-28800E Cat 2 · 충격 EN61010
적합 규격	EN61010 LVD · EN61326 EMC · PED · RoHS · WEEE · CE
전원	90 ~ 130 V ac · 180 ~ 260 V ac, 47 ~ 63 Hz
크기 · 무게	218 × 88 (2U) × 250 mm (W × H × D) · 3.2 kg (전원부 제외)
온도	동작 10 ~ 50 °C · 교정 15 ~ 45 °C · 보관 −20 ~ 70 °C

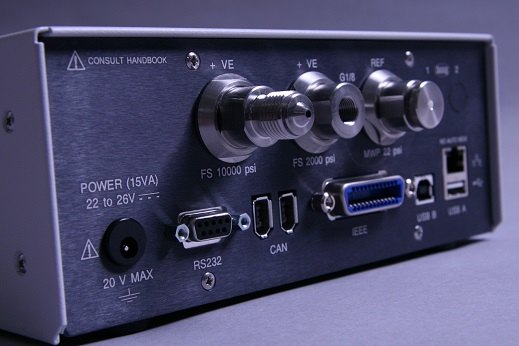

전원, 통신, 센서 입력 단자가 있는 후면부

활용 분야

기준 측정이
필요한 현장

트랜스미터·센서 교정 — 압력 트랜스미터와 압력 센서를 기준값과 비교합니다.
게이지·스위치 시험 — 아날로그 게이지와 압력 스위치를 시험합니다.
릴리프·버스트 시험 — 압력 릴리프와 버스트 기기의 동작 압력을 기록합니다.
현장·연구실 모니터링 — 현장과 연구실에서 압력을 장시간 감시합니다.

선택 가이드

입력 수와 역할로
고르는 구성

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
내장 센서 3개로 바로 읽을 때	PACE1003	세 센서를 본체에 모두 내장해 외부 모듈 없이 시작합니다.
센서를 필요한 만큼만 내장하고 외부 모듈로 늘릴 때	PACE1000 · 1001 · 1002	내장 0 ~ 2개에 IDOS 입력 2개를 더해 구성을 맞춥니다.
압력을 자동으로 만들고 맞출 때	PACE5000 · PACE6000	컨트롤러가 압력을 제어하고 PACE1000은 읽기만 맡습니다.

구성·옵션

본체 옵션과
별매 모듈

본체 — PACE1000 시리즈, 스위치 시험·무전압 접점·항공·누설 시험 옵션.
기압 기준 — IRS-B, 750 ~ 1150 mbar a.
별매 — IDOS UPM 외장 모듈.

압력 지시계는 기준값을 주는 계측기이므로 교정 주기와 이력을 함께 관리해야 합니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

PACE1000과 함께 보는
압력 교정기

PACE1000으로 압력을 조정할 수 있습니까?
아니요, 제어 기능이 없는 지시계입니다. 압력 발생과 제어는 PACE5000이나 PACE6000 같은 컨트롤러가 담당합니다.
0.001 % FS는 모든 범위에 적용됩니까?
아니요, IRS3 센서의 2 ~ 3.5 bar 절대압 범위 값입니다. 8 ~ 211 bar 범위는 0.0015 % FS입니다.
PACE1000은 게이지압 1,000 bar도 측정할 수 있습니까?
아니요, 게이지압 IPS는 210 bar까지입니다. 350 ~ 1,000 bar는 절대압 센서로 측정합니다.
정밀도에 1년 드리프트가 포함됩니까?
포함되지 않습니다. 장기 안정도는 별도로 더해 판단하며 IPS는 2 ~ 1,000 bar에서 연 0.01 % Rdg입니다.
PACE1000은 압력을 몇 개까지 동시에 표시합니까?
동시에 3개를 표시합니다. 입력은 내장 센서 3개와 외부 모듈 2개를 합쳐 최대 5개입니다.
