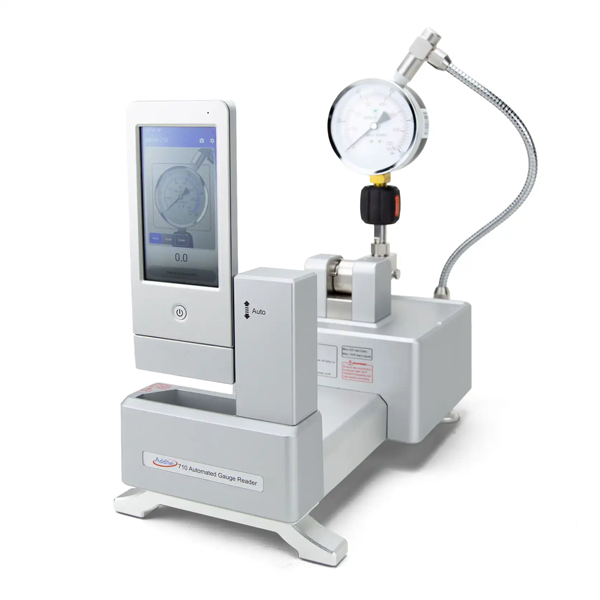

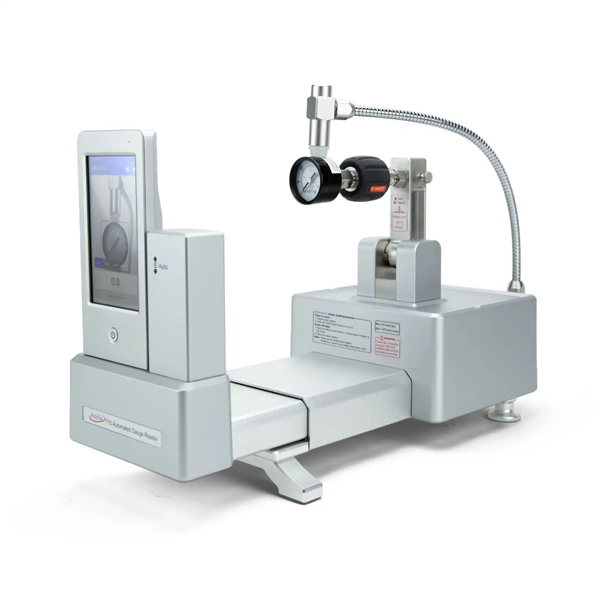

Additel ADT710 자동 게이지 리더

Additel ADT710 자동 게이지 리더

MODEL
ADT710
브랜드
ADDITEL

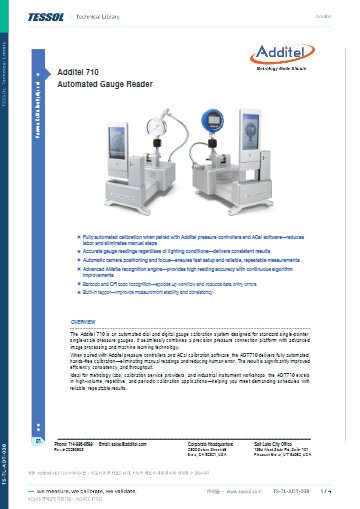

제품 자료
제품문의 구매하기

다이얼 압력계 눈금을
카메라로 읽는 자동 판독기

Additel ADT710 자동 게이지 판독기

견적 받기

Additel ADT710은 5,000만 화소 카메라로 다이얼 압력계 눈금을 읽고 내장 탭퍼로 두드려 지시값을 안정시키는 자동 게이지 판독기(Automated Gauge Reader)입니다. Additel 압력 컨트롤러, ACal과 함께 구성하면 압력계 교정을 무인으로 진행할 수 있습니다.

ADT710은 0.1 눈금보다 좋은 분해능으로 눈금을 판독하므로, 육안 판독에 드는 시간과 작업자마다 달라지는 값의 편차가 줄어듭니다. 최대 10대까지 이어 연결하면 압력계 여러 대를 한꺼번에 처리할 수 있습니다. 이 판독기는 (주)테솔이 국내에 공식 공급합니다.

0.1 눈금

판독 분해능, 이보다 좋음

탭퍼 내장

전자 제어 두드림 장치

10대

데이지 체인 연결

바코드 · QR

인식 기능

특징

ADT710의 눈금 판독
자동화 기능

핵심 특징현장에서 달라지는 점
눈금 판독0.1 눈금보다 좋은 분해능으로 판독하므로 작업자에 따라 값이 달라지는 일이 줄어듭니다.
밝기 보정조명 조건이 달라도 눈금을 안정적으로 읽기 때문에 작업 장소를 가리지 않습니다.
자동 초점과 위치카메라 위치와 초점이 자동으로 맞춰져 게이지를 바꿀 때마다 다시 조정하는 시간이 줄어듭니다.
내장 탭퍼두드림 장치가 지침의 마찰로 생기는 편차를 줄여 판독값을 안정시킵니다.
액체 교정 영점 복귀액체 교정에서는 영점으로 자동 복귀하므로 측정점 사이에 손으로 할 일이 없습니다.
바코드 · QR 인식게이지에 붙은 코드를 읽어 게이지 정보를 교정 기록에 바로 연결합니다.

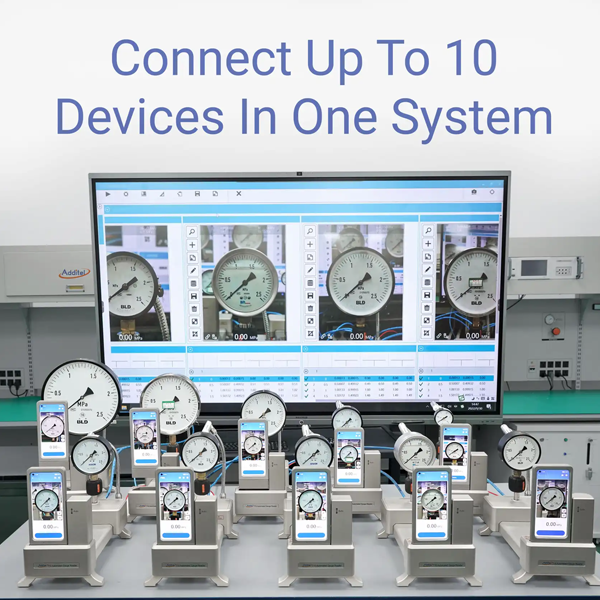

데이지 체인최대 10대까지 이어 연결해 압력계 여러 대를 무인으로 판독합니다.
ADDITEL ADT710 - 터치 화면과 아날로그 게이지가 장착된 게이지 리더
터치 화면과 아날로그 게이지가 장착된 게이지 리더

역할

압력은 컨트롤러,
눈금은 ADT710

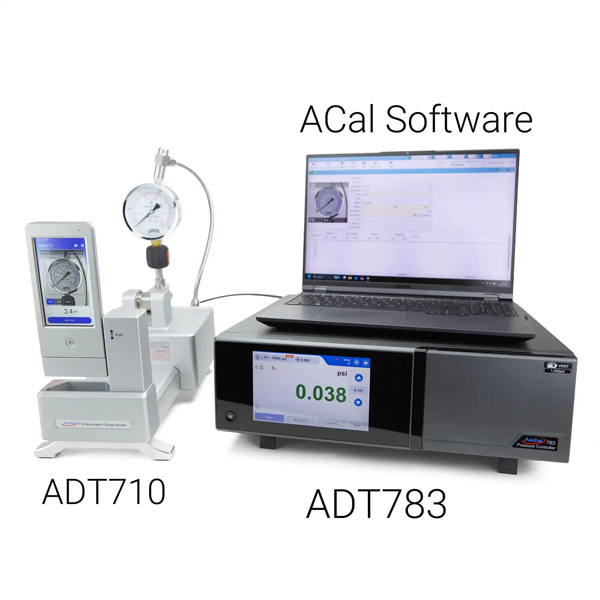

ADT710은 압력을 만들거나 기준이 되는 장비가 아니라, 눈금 판독과 두드림을 맡는 판독기입니다. 교정 정확도는 함께 사용하는 컨트롤러 모듈이 결정하므로 압력계 범위에 맞춰 컨트롤러부터 고르세요. 압력 설정과 판독, 기록은 ACal이 이어서 처리합니다.

압력 범위별 컨트롤러 조합

저압은 ADT773, 공압은 ADT783, 유압은 ADT793과 조합합니다. ADT710을 데이지 체인으로 이어 압력계 여러 대를 동시에 연결해 두면, 무인 교정이 진행되는 동안 작업자는 다른 업무를 볼 수 있습니다.

지원 게이지

ADT710이 지원하는
게이지와 연결 규격

단일 지침 · 단일 눈금 다이얼 압력계와 디지털 압력계를 판독하며, 측면(레이디얼)과 하부(액시얼) 연결을 모두 지원합니다. 지침이 여럿이거나 정밀형 가는 지침을 쓰는 다이얼, 양압과 음압의 단위가 다른 다이얼은 판독하지 못합니다. 연결 규격은 M20×1.5, 1/4 · 1/2 NPT, 1/4 · 1/2 BSP 암나사와 1/4 BSP 수나사 핸드 타이트 퀵 커넥터입니다.

퀵 커넥터를 이용한 게이지 장착

조절식 레버 암 커넥터와 퀵 체인지 커넥터로 게이지를 고정하므로, 지름이 다른 압력계도 짧은 시간에 바꿔 끼울 수 있습니다. 한 번 액체로 사용한 판독기는 기체용으로 사용하지 않습니다.

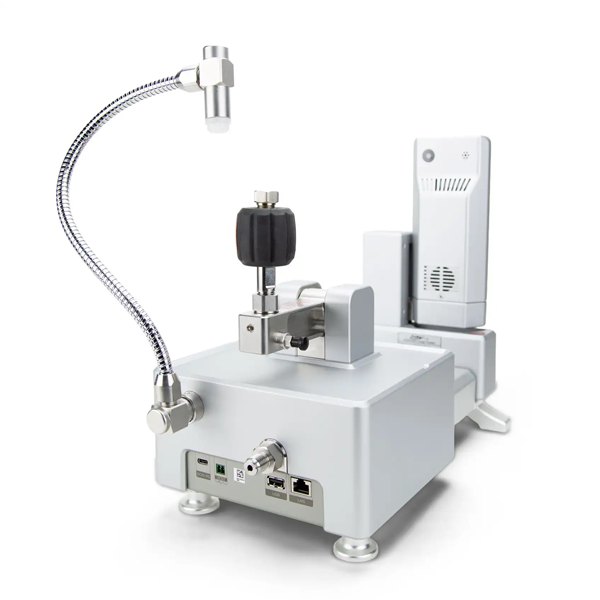

ADDITEL ADT710 - 후면 단자와 플렉시블 조명 암이 보이는 리더
후면 단자와 플렉시블 조명 암이 보이는 리더

사양

ADT710 자동 게이지 리더 상세 사양

항목사양
지원 게이지단일 지침 · 단일 눈금 다이얼 압력계 · 디지털 압력계, 측면(레이디얼) · 하부(액시얼) 연결
판독 분해능0.1 눈금보다 좋음
압력 정격액체 -1 ~ 1,035 bar (-14.5 ~ 15,000 psi) · 기체 -1 ~ 420 bar (-14.5 ~ 6,000 psi)
매체질소 · 압축 공기 · 액체 (한 번 액체로 쓰면 기체용으로 쓰지 않음)
카메라 · 인식5,000만 화소 HD 카메라, 자동 줌 · 초점 · AMetis 인식 엔진
게이지 연결M20×1.5 · 1/4 NPT · 1/2 NPT · 1/4 BSP · 1/2 BSP 암나사 · 1/4 BSP 수나사 핸드 타이트 퀵 커넥터
게이지 장착조절식 레버 암 커넥터 · 퀵 체인지 커넥터
자동 기능카메라 위치 자동 조정 · 자동 초점 · 자동 벤트 · 액체 교정용 자동 영점 복귀
탭퍼내장
캐스케이드최대 10대
오염 방지오염 방지 시스템(CPS) · ADT108 또는 ADT109와 함께 주문
통신WLAN · 이더넷
전원100 ~ 240 V ac, 50/60 Hz, 최대 65 W
크기 · 무게190 × 275 × 392 mm (W × H × D) · 8.5 kg
동작 온도0 ~ 40 °C

활용 분야

ADT710으로 압력계를
대량 교정하는 현장

  • 다이얼 압력계 교정 — 다이얼 눈금을 카메라로 자동 판독해 육안 판독을 대신합니다.
  • 디지털 압력계 — 디지털 압력계의 표시값도 같은 방식으로 판독합니다.
  • 여러 대 동시 작업 — 데이지 체인으로 최대 10대까지 묶어 한꺼번에 처리합니다.
  • 액체 교정 — 측정점 사이의 영점 복귀까지 자동으로 진행합니다.

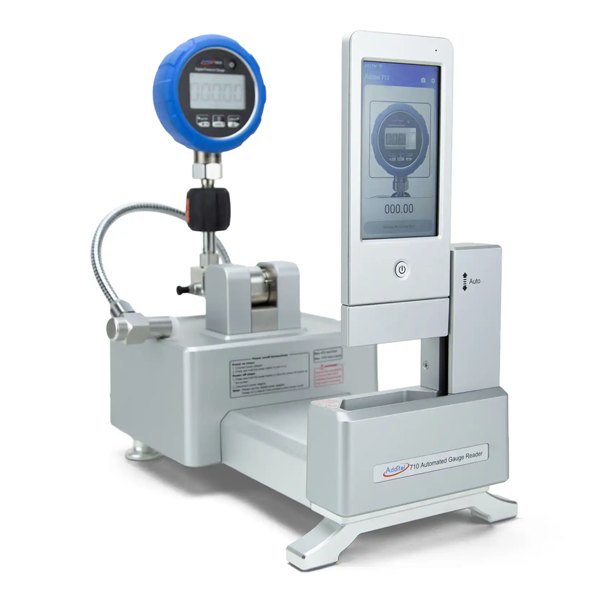

ADDITEL ADT710 - 디지털 압력 게이지를 장착한 게이지 리더 모습
디지털 압력 게이지를 장착한 게이지 리더 모습

선택 가이드

ADT710과 함께 사용할
압력 컨트롤러 선택

이런 작업이라면함께 쓸 모델
저압 범위 압력계를 교정합니다ADT773
공압 압력계를 교정합니다ADT783
유압 고압 압력계를 교정합니다ADT793

구성·옵션

ADT710 연동 소프트웨어와
옵션 구성

  • ACal 소프트웨어 — 압력 설정, 판독, 기록을 하나의 절차로 이어서 처리합니다.
  • ADT773 · ADT783 · ADT793 — 저압, 공압, 유압 컨트롤러 가운데 압력계 범위에 맞는 것과 조합합니다.
  • 오염 방지 시스템(CPS) — ADT108 또는 ADT109와 함께 주문합니다.
ADDITEL ADT710 - 게이지를 고정한 리더를 비스듬히 본 모습
게이지를 고정한 리더를 비스듬히 본 모습
