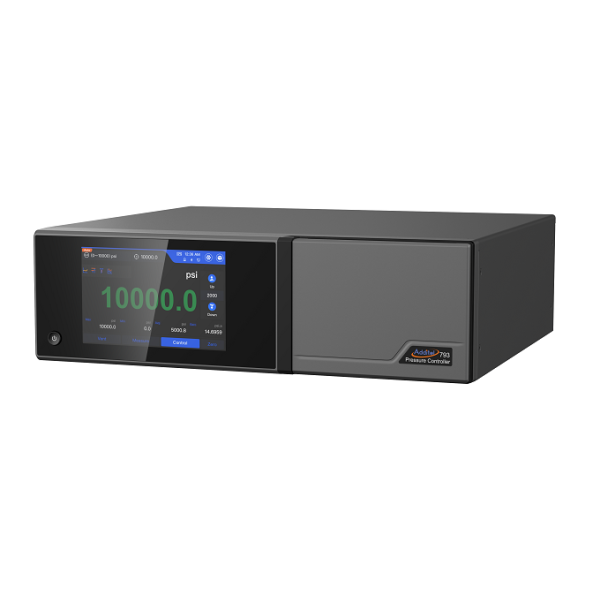

Additel ADT793 압력 컨트롤러

MODEL: ADT793
브랜드: ADDITEL

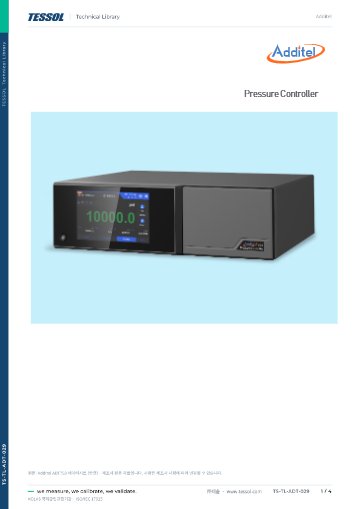

제품 자료: 데이터시트 (한글)

데이터시트 (한글)

Additel 2003 종합 카탈로그

Additel 온도제품 종합카탈로그 (국문)

제품문의 구매하기

외부 압력원 없이 고압을
만드는 유압 압력 컨트롤러

Additel ADT793 유압 압력 컨트롤러 · 발생기

견적 받기

Additel ADT793은 내장 유압 펌프와 800 mL 저장조로 외부 압력원 없이 1,035 bar(15,000 psi)까지 압력을 만드는 유압 압력 컨트롤러·발생기(Hydraulic Pressure Controller / Generator)입니다. 매체에 따라 오일형과 물형 중에서 선택할 수 있습니다.

유압 전용인 ADT793은 펌프와 저장조를 본체에 내장해, 별도 압력원을 준비하거나 핸드 펌프로 가압하지 않아도 됩니다. 제어 안정도는 0.005 % FS 미만이고 정확도는 모듈 등급으로 고를 수 있습니다. 이 컨트롤러는 (주)테솔이 국내에 공식 공급합니다.

1,035 bar

15,000 psi까지 제어

800 mL

내장 저장조 용량

0.005 % FS

제어 안정도 미만

오일 · 물

두 가지 매체 모델

특징

내장 펌프로 만드는
고압 유압

핵심 특징	현장에서 달라지는 점
내장 유압 펌프	내장 펌프와 저장조로 압력을 만들어 별도 펌프 준비가 필요 없습니다.
1,035 bar 제어	0~1,035 bar(15,000 psi)까지 제어해 고압 게이지와 트랜스미터를 한 대로 시험합니다.
오일형 ADT793	디에틸헥실 세바케이트를 매체로 사용하며 일반 유압 계기의 교정에 적합합니다.
물형 ADT793W	탈이온수, 증류수, 순수를 매체로 사용하므로 오일이 닿으면 안 되는 계기의 교정에 적합합니다.
제어 응답	20 % 단계 변화에 30초 미만으로 도달해 고압 구간에서도 대기 시간이 짧습니다.
오버슈트 제한	최대 오버슈트가 1 % FS 미만이라 계기를 과압에서 보호합니다.
이중 범위 모듈	ADT151 모듈 1개에 기압 모듈 옵션을 추가하면 게이지압과 절대압을 함께 다룰 수 있습니다.

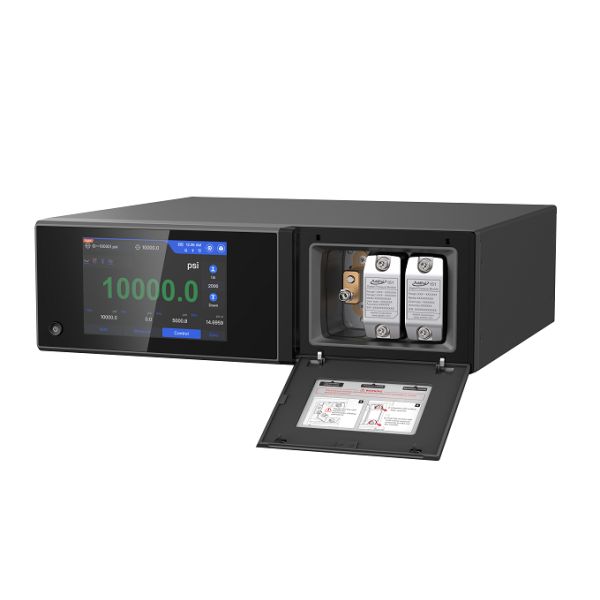

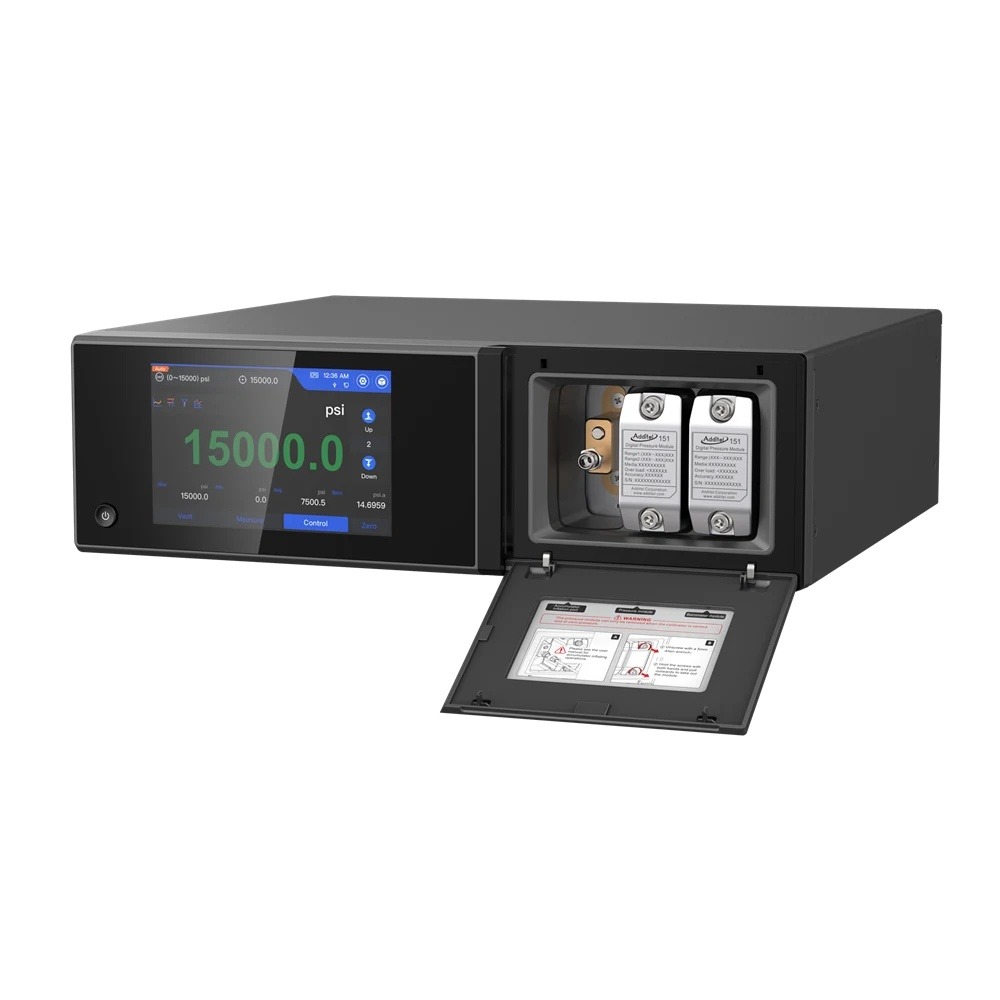

덮개를 열어 모듈을 보여 주는 압력 컨트롤러

모듈 등급

정확도를 정하는
모듈 등급

ADT793 본체는 압력을 만들고 제어하며, 측정 정확도는 ADT151 모듈 등급이 결정합니다. 표의 정확도는 k=2에 1년 드리프트를 포함한 값입니다. 0.01 % RD 등급은 0.01 % 읽음값과 0.005 % FS 중 큰 값이므로 범위의 50 %부터 읽음값 기준이 적용됩니다.

등급	정확도 (k=2, 1년 드리프트 포함)	정밀도
0.01 % RD (예: ADT151-01RD-GP15KM)	0.01 % 읽음값 또는 0.005 % FS 중 큰 값	0.008 % 읽음값 또는 0.004 % FS 중 큰 값
0.01 % FS	0.01 % FS	0.004 % FS
0.02 % FS	0.02 % FS	0.007 % FS

부하 용적

압력계 여러 대를 연결할 때
부하 용적 한계

유압은 부하 용적이 커질수록 설정점에 도달하는 시간이 길어지므로 한 번에 연결할 계기의 총 용적을 먼저 확인하세요. 최대 부하 용적은 10,000 psi 미만에서 80 mL, 10,000~15,000 psi에서 60 mL입니다. 부하 용적 확장기를 추가하면 250 mL까지 늘어나고, 저장조도 외부 저장조로 확장할 수 있습니다.

연결 전 부하 용적 계산

압력계와 배관의 내부 용적을 합산해 한계 안에 들어오는지 확인한 뒤 연결하세요. 한계를 넘기면 응답이 느려지고 오버슈트가 커질 수 있습니다.

물 매체

오일이 닿으면 안 되는
계기를 위한 793W

위생형 압력계처럼 오일 접촉을 피해야 하는 계기라면 물형 ADT793W를 선택하세요. 탈이온수, 증류수, 순수를 매체로 사용하므로 오일 흔적이 없는 배관으로 교정할 수 있습니다.

ADT793W와 증류수 용기

위생형 압력계를 연결하고 옆에 증류수 용기를 둔 깨끗한 벤치에서 교정합니다. 오일형에 사용한 배관은 물형에 재사용하지 말고 분리해 두세요.

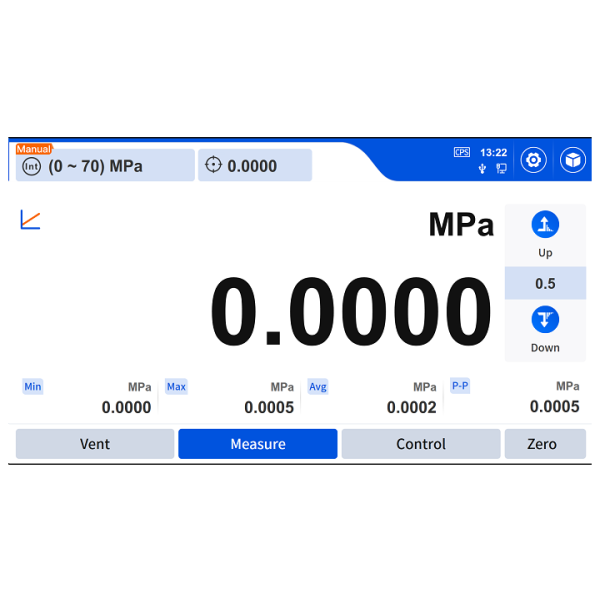

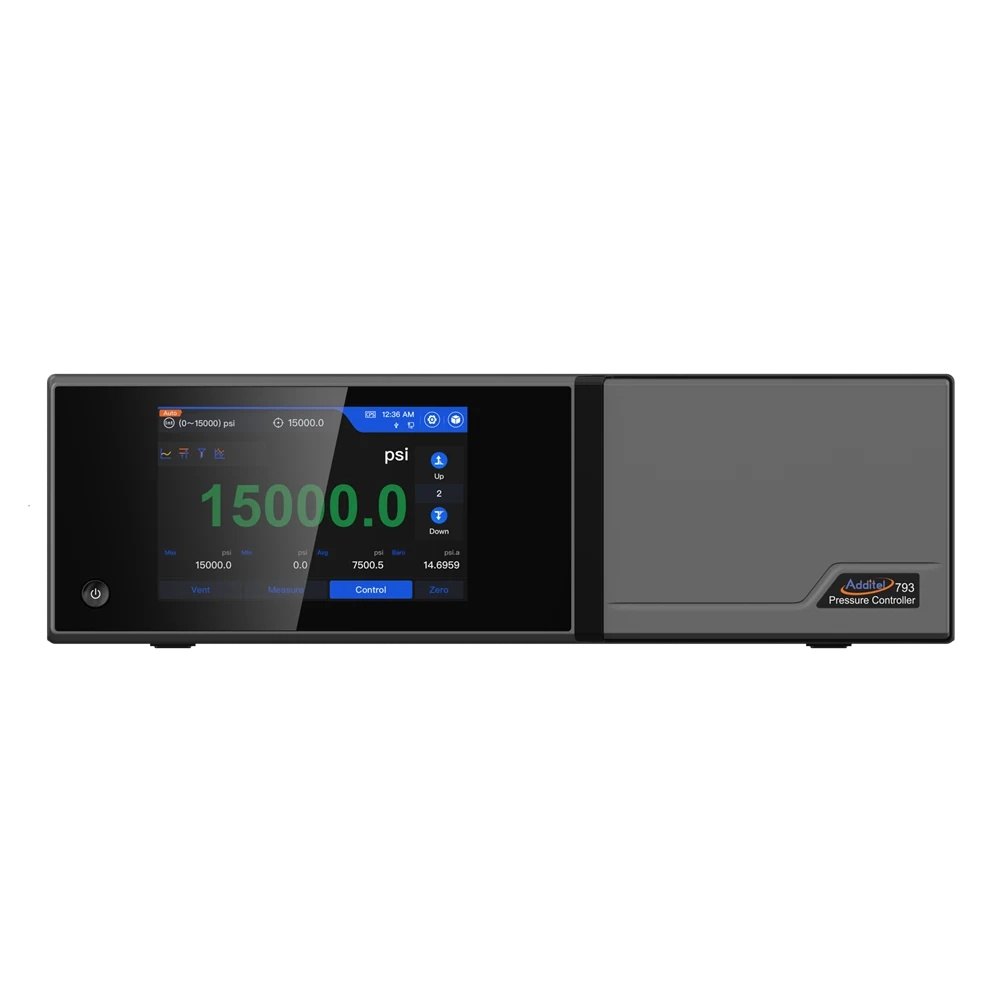

터치 화면이 보이는 압력 컨트롤러 전면

사양

ADT793 매체별 사양

항목	ADT793 (오일)	ADT793W (물)
매체	디에틸헥실 세바케이트	탈이온수 · 증류수 · 순수
선택 근거	일반 유압 계기	오일이 닿으면 안 되는 계기

시리즈 공통 사양

항목	사양
범위	0 ~ 1,035 bar (15,000 psi) · 모듈은 -1 ~ 200 bar (-14.5 ~ 3,000 psi)부터 0 ~ 15,000 psi까지
제어 안정도	0.005 % FS 미만 (일반 0.003 % FS)
제어 응답	20 % 단계 30초 미만 · 최대 오버슈트 1 % FS 미만
최대 부하 용적	10,000 psi 미만 80 mL · 10,000 ~ 15,000 psi 60 mL
펌프 · 저장조	내장 유압 펌프 · 내장 저장조 800 mL, 외부 저장조로 확장
모듈	ADT151 이중 범위 모듈 1개 + 기압 모듈 옵션

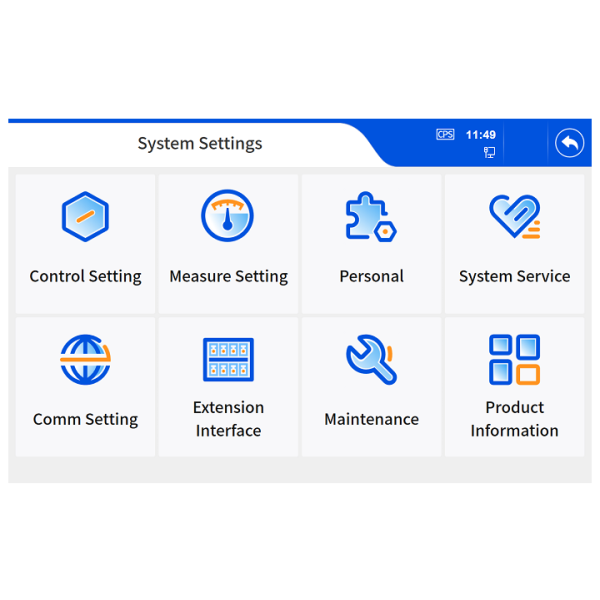

통신 · 화면	RS232 · USB-A 2개 · LAN · 7인치 정전식 터치 1280 × 800
전원	AC 100 ~ 240 V, 50/60 Hz, 최대 150 W
크기 · 무게	440 × 133 × 380 mm (W × H × D) · 20.7 kg
동작 온도	10 ~ 50 °C
오염 방지 시스템	옵션

활용 분야

ADT793이 필요한
고압 유압 현장

고압 유압 게이지 — 1,035 bar까지의 유압 게이지를 기준 압력으로 교정합니다.
물 매체 계기 — 위생형 압력계처럼 오일이 닿으면 안 되는 계기를 ADT793W로 교정합니다.
고압 트랜스미터 — 설정 압력을 유지한 상태에서 트랜스미터 출력을 시험합니다.

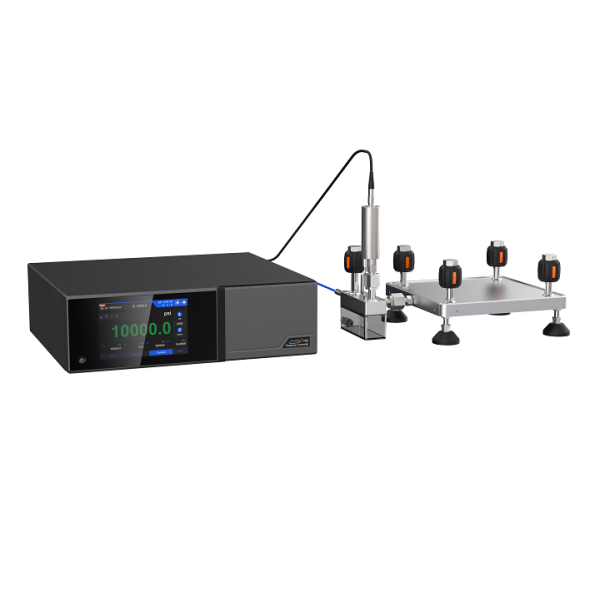

다이얼 압력계 자동 교정 — ADT710과 ACal을 연동해 여러 대를 자동으로 교정합니다.

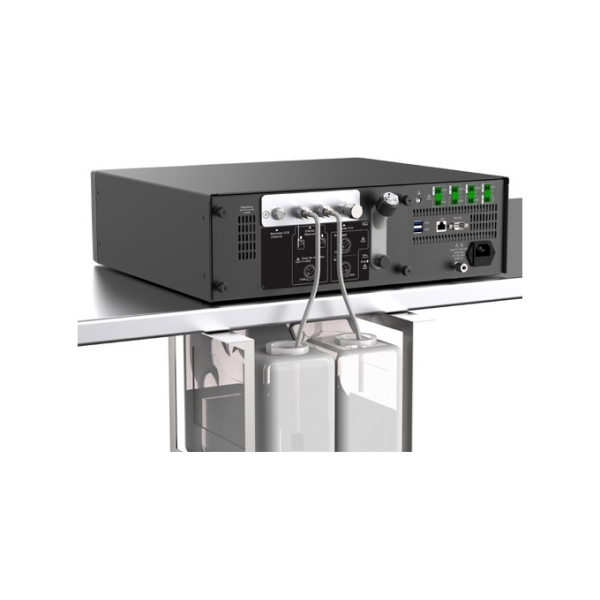

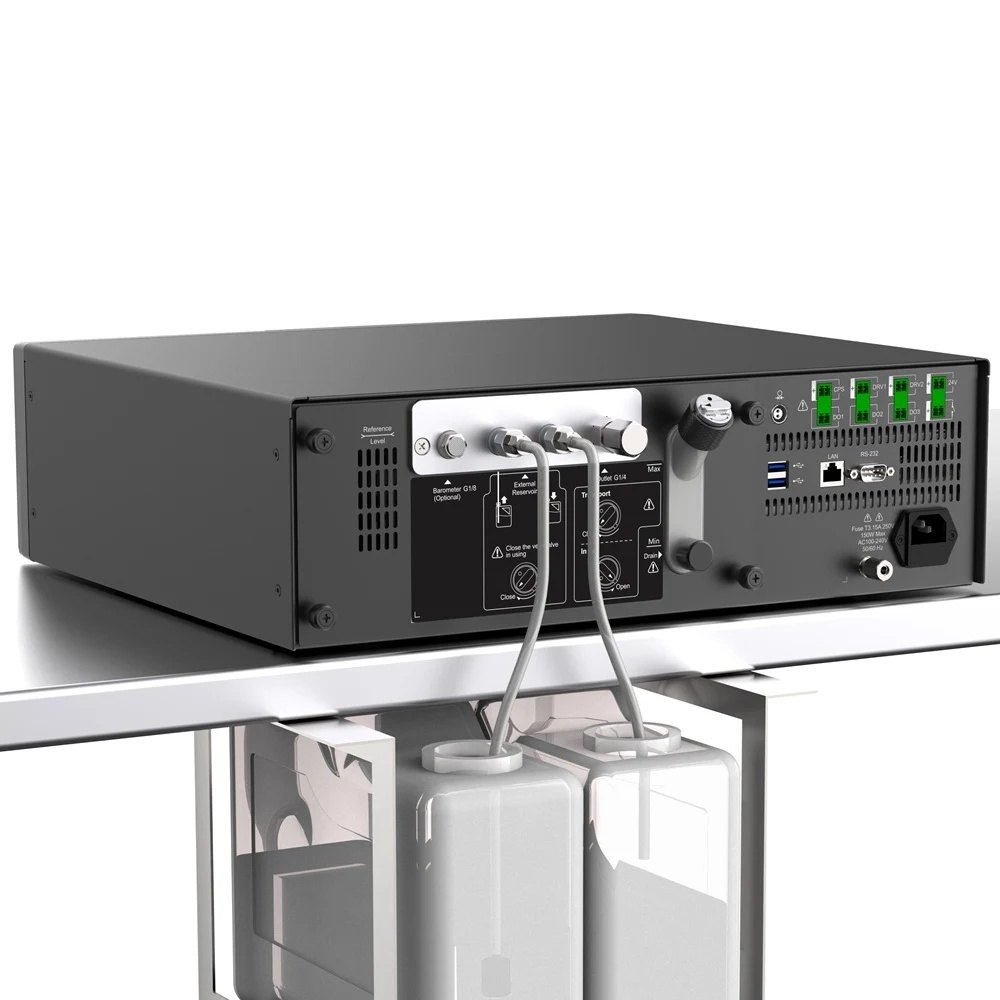

후면 포트에 호스로 용기를 연결한 설치 모습

선택 가이드

오일형과 물형
ADT793 선택 기준

이런 작업이라면	맞는 모델
공압 계기를 교정합니다	ADT783
유압으로 1,035 bar까지 교정합니다	ADT793 (오일)
오일이 닿으면 안 되는 계기입니다	ADT793W (물)

구성·옵션

ADT793 모델과
용량 확장 옵션

ADT793 — 매체는 오일이며 0~1,035 bar를 제어합니다.
ADT793W — 매체는 탈이온수, 증류수, 순수입니다.
외부 저장조 — 내장 800 mL 저장조보다 많은 매체가 필요할 때 용량을 늘립니다.
부하 용적 확장기 — 부하 용적을 250 mL까지 늘립니다.
기압 모듈과 오염 방지 시스템 — 필요한 경우 옵션으로 추가할 수 있습니다.

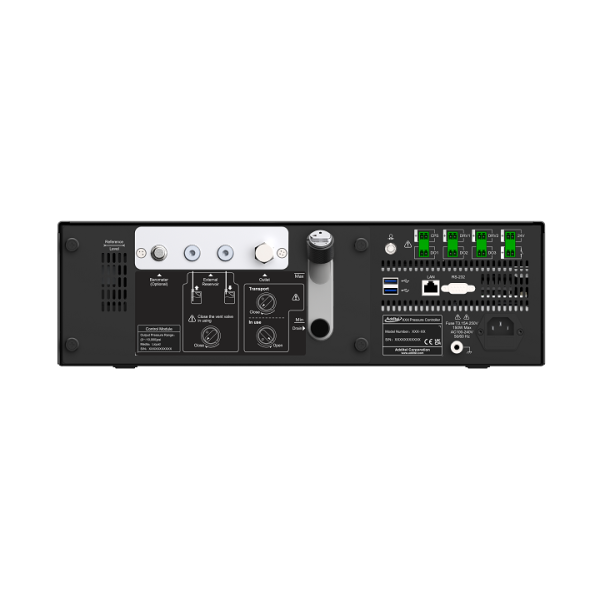

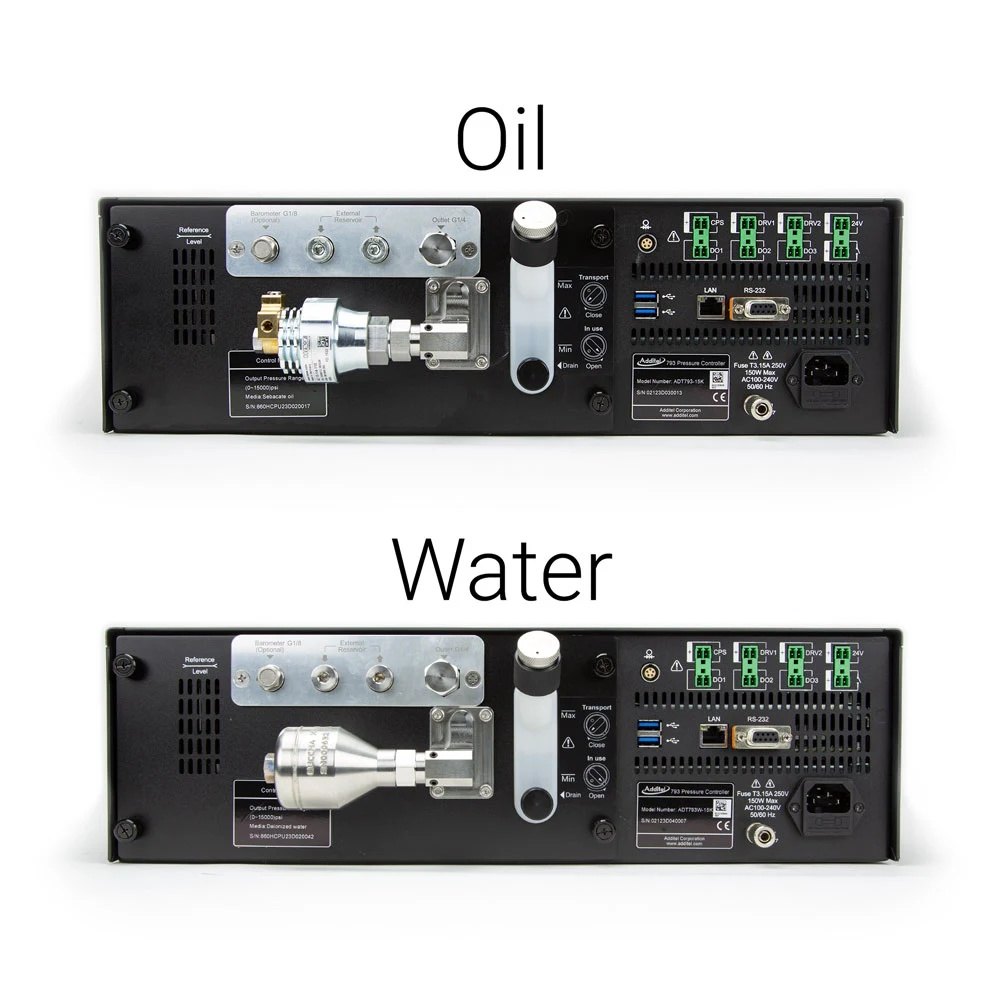

오일과 물 매체용 후면 포트 구성 비교

ADT793과 함께 보는
압력 교정 장비

ADT793을 공압 교정에도 사용할 수 있습니까?
아닙니다. ADT793은 유압 전용이며 매체는 오일(793)이나 물(793W)입니다. 공압 교정에는 ADT783을 검토하세요.
ADT793의 최대 압력은 1,000 bar입니까?
아닙니다. 최대 압력은 1,035 bar(15,000 psi)이며, 실제 상한은 장착한 모듈의 범위로 정해집니다.
외부 펌프나 압력원이 필요합니까?
필요하지 않습니다. 내장 유압 펌프가 압력을 만들고 저장조도 본체에 들어 있으며, 필요하면 외부 저장조로 확장할 수 있습니다.
큰 압력계 여러 대를 한 번에 연결할 수 있습니까?
부하 용적 안이라면 가능합니다. 10,000 psi 미만에서 80 mL, 그 이상에서는 60 mL까지이며, 확장기를 더하면 250 mL까지 늘어납니다.
0.01 % RD 모듈은 낮은 압력에서도 읽음값 기준입니까?
아닙니다. 0.01 % 읽음값과 0.005 % FS 중 큰 값이므로 범위의 50 % 아래에서는 FS 값이 기준이 됩니다.
