가스 병 없이 진공과 압력을⁣ 만드는 저압 압력 컨트롤러

Additel ADT773 저압 압력 컨트롤러 · 발생기⁣ 압력 범위 : -0.95 ~ 7 bar⁣ 적합한 용도 : 1 bar를 넘는 차압까지

견적 받기

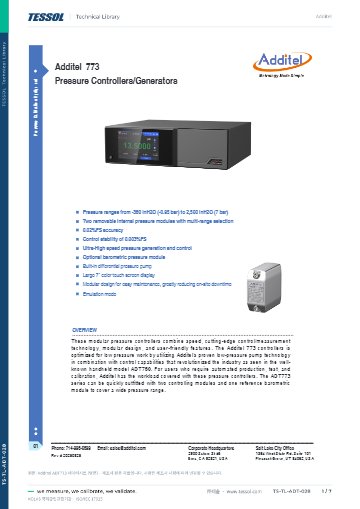

Additel ADT773은 내장 공기 펌프로 압력과 진공을 직접 만드는 저압 압력 컨트롤러·발생기(Pressure Controller / Generator)입니다. 외부 공급 없이 LLP 모델은 -0.95~1 bar, D 모델은 -0.95~7 bar를 제어합니다.

전원만 연결하면 내장 펌프가 압력과 진공을 만들어 주므로 가스 병이나 외부 공급원을 따로 준비하지 않아도 됩니다. 측정 정확도는 장착한 ADT151 모듈이 결정하며, DP20 이상 모듈은 0.01 % FS 또는 0.02 % FS 등급입니다. ADT773은 (주)테솔이 국내에 공식 공급합니다.

-0.95~7 bar

진공부터 7 bar까지 제어

0.003 % FS 미만

제어 안정도, 일반 0.001~0.003 % FS

내장 펌프

가스 병 없이 압력과 진공 생성

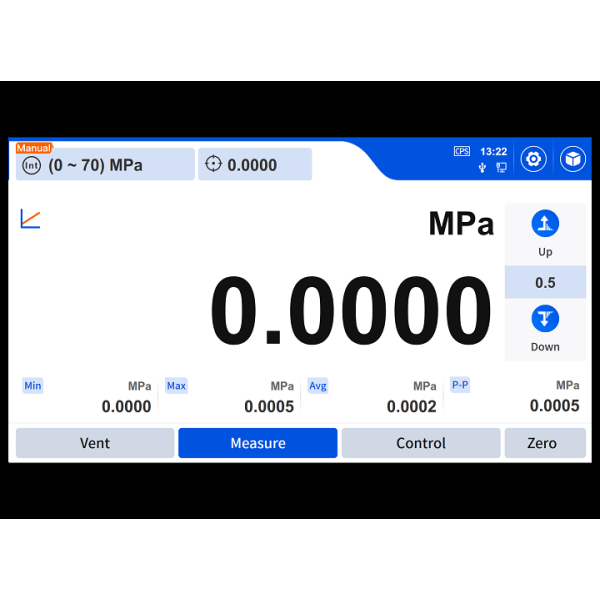

1280 × 800

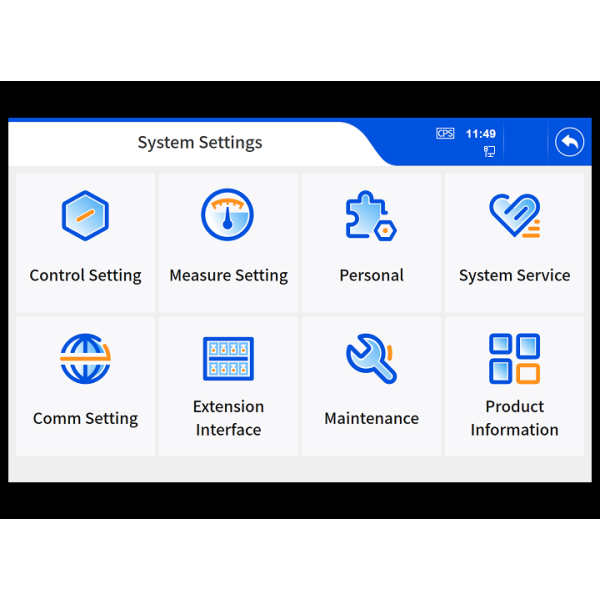

7인치 정전식 터치 화면

특징

내장 펌프로 저압을 만드는⁣ ADT773 압력 컨트롤러

핵심 특징현장에서 달라지는 점
진공부터 7 barADT773-D는 -0.95~7 bar를 제어하므로 진공 계기와 저압 게이지를 한 대로 시험합니다.
미차압 범위ADT773-LLP는 -0.95~1 bar 범위를 다루어 inH2O 단위 계기 교정에 적합합니다.
내장 공기 펌프외부 공급 없이 압력과 진공을 만들어 가스 병 교체나 공급 배관 작업을 하지 않아도 됩니다.
탈착 모듈 두 개ADT151 모듈 2개를 장착해 범위를 바꿀 수 있고, 계기에 맞는 정확도 등급의 모듈을 고를 수 있습니다.
기압 모듈 옵션게이지압과 절대압 측정을 전환해 두 압력 유형을 한 대로 교정할 수 있습니다.
빠른 응답20 % 단계 변화에 10초 이하로 도달하므로 교정 점마다 기다리는 시간이 짧습니다.
오버슈트 제한최대 오버슈트가 1 % FS 미만이라 민감한 차압 계기를 보호합니다.

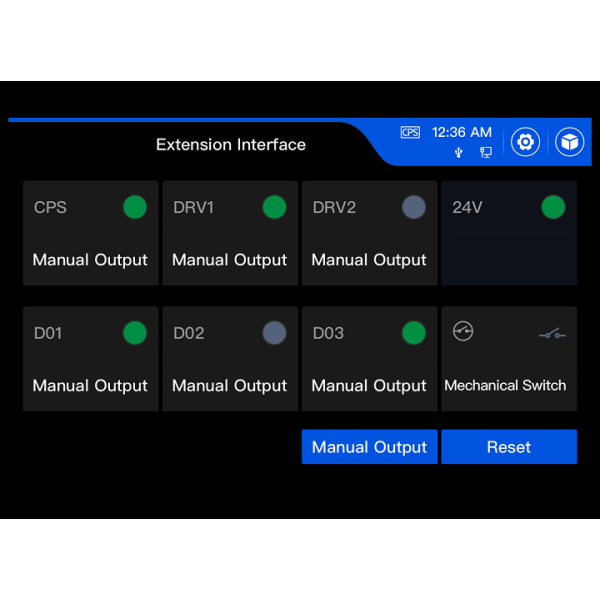

외부 밸브 제어외부 밸브 3대를 제어해 여러 계기를 차례로 격리하면서 시험합니다.

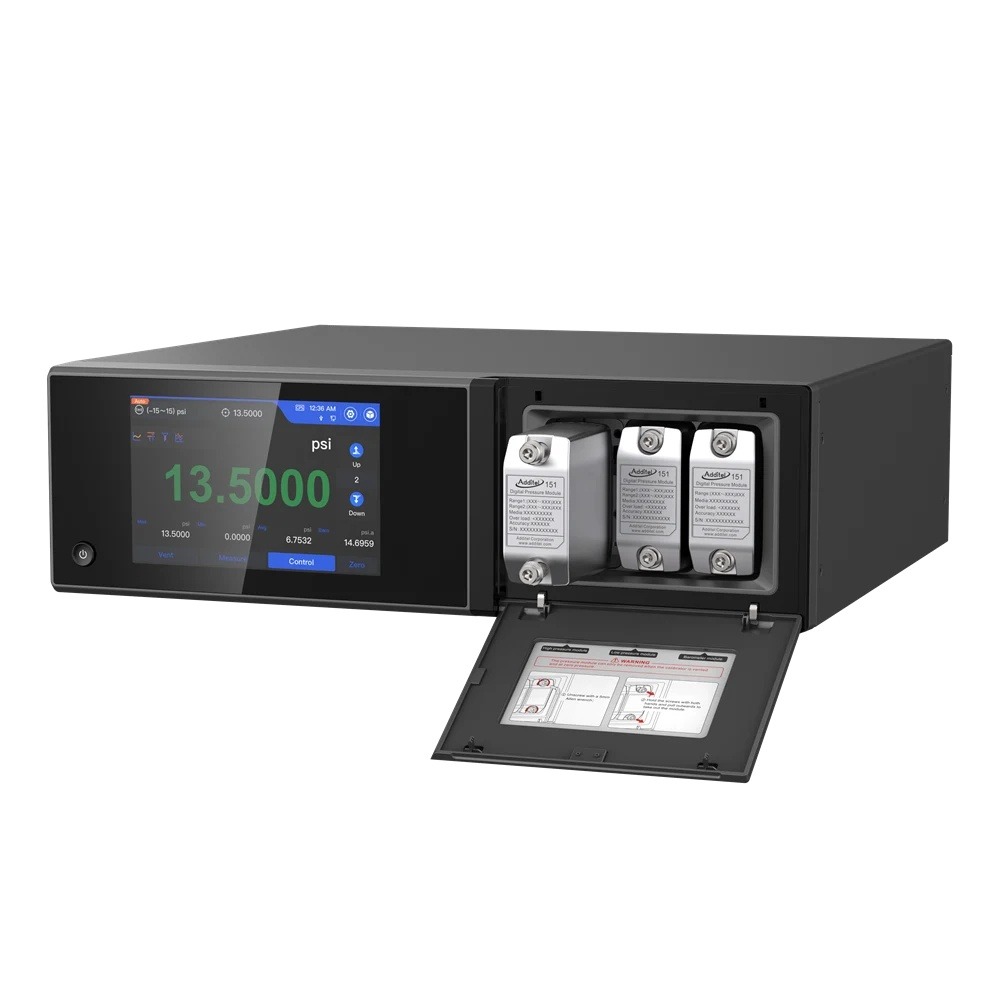

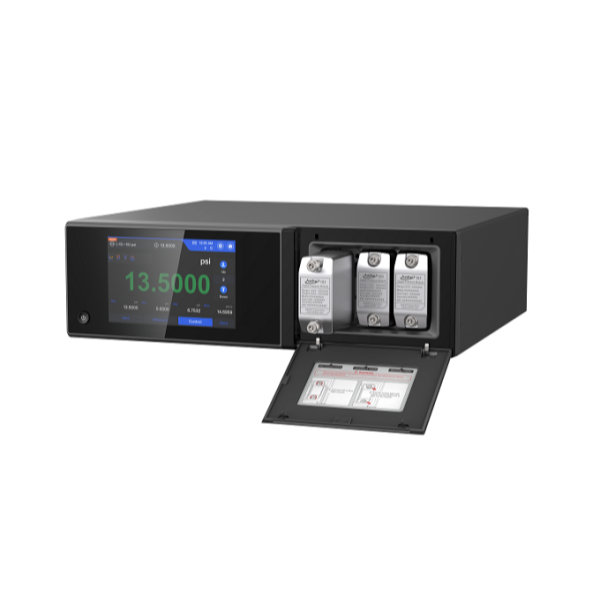

ADDITEL ADT773 - 덮개를 열어 모듈을 보여 주는 압력 컨트롤러
덮개를 열어 모듈을 보여 주는 압력 컨트롤러

모듈 정확도

ADT773의 정확도를 정하는⁣ ADT151 모듈

ADT773 본체에는 정확도 사양이 따로 없으며, 장착한 ADT151 모듈이 1년 정확도(k=2)를 결정합니다. 본체의 제어 안정도 0.003 % FS 미만은 설정 압력을 유지하는 성능이라 측정 정확도와는 다른 항목입니다. 불확도를 계산할 때는 모듈 정확도와 정밀도를 사용하세요.

ADT151 모듈정확도 (1년, k=2)정밀도
DP20 ~ DP2.8K (±20 inH2O ~ -400…2,800 inH2O)0.01 % FS 또는 0.02 % FS 등급0.004 % FS (0.01 % 등급) · 0.007 % FS (0.02 % 등급)
DP100.02 % FS0.01 %
DP5 · DP2 (±5 · ±2 inH2O)0.05 % FS0.02 %
DP1 (±1 inH2O)0.05 % FS0.05 %

미차압 교정

ADT773으로 교정하는⁣ 클린룸 차압 계기

클린룸과 HVAC의 차압 트랜스미터, 필터 차압계는 ±1~5 inH2O 같은 미차압 범위를 다룹니다. 이런 계기는 LLP 범위에 DP1 · DP2 · DP5 모듈을 장착해 시험하고, 1 bar를 넘는 차압까지 필요하면 D 모델을 고르세요.

튜브 하나로 연결하는 차압 계기

전면 포트의 튜브를 차압 트랜스미터 고압 측에 연결하고 저압 측을 대기에 열어 두면, 미차압 지시값을 기준값과 바로 비교할 수 있습니다. 연결부 누설은 압력이 안정된 상태에서 먼저 확인하세요.

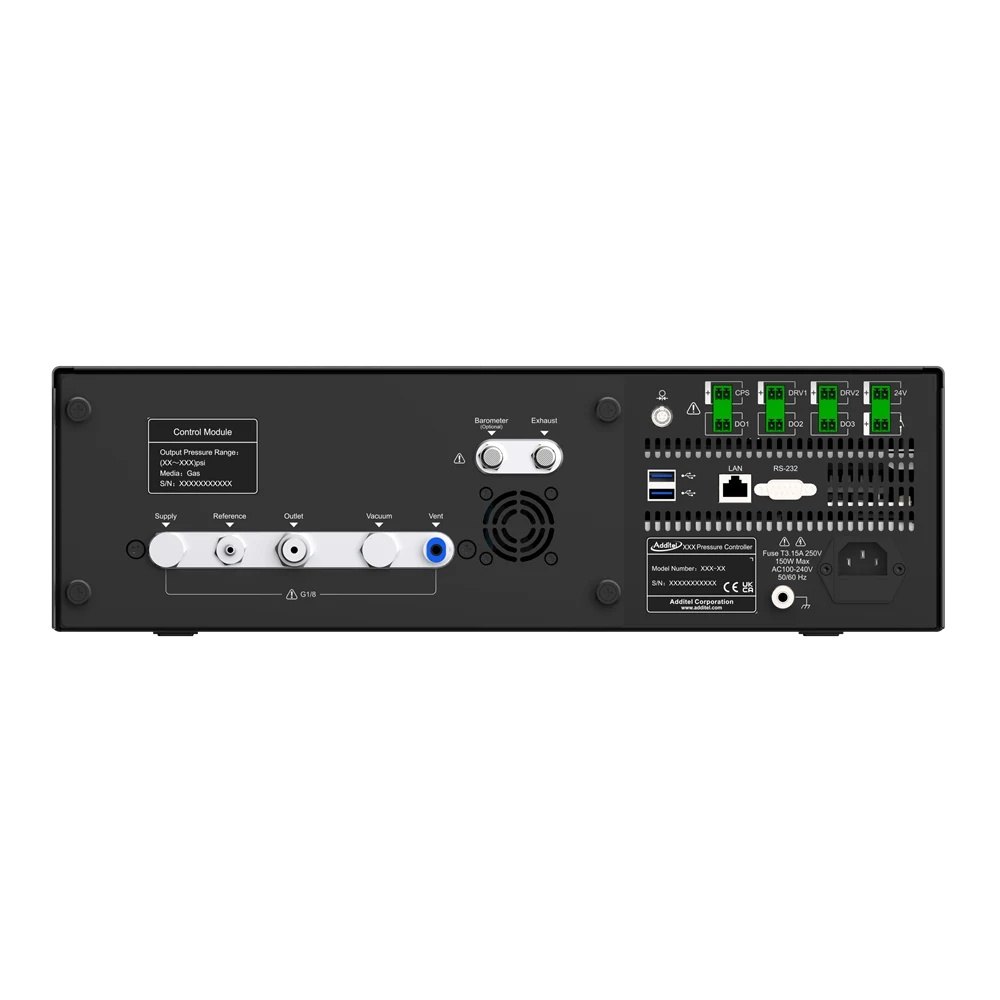

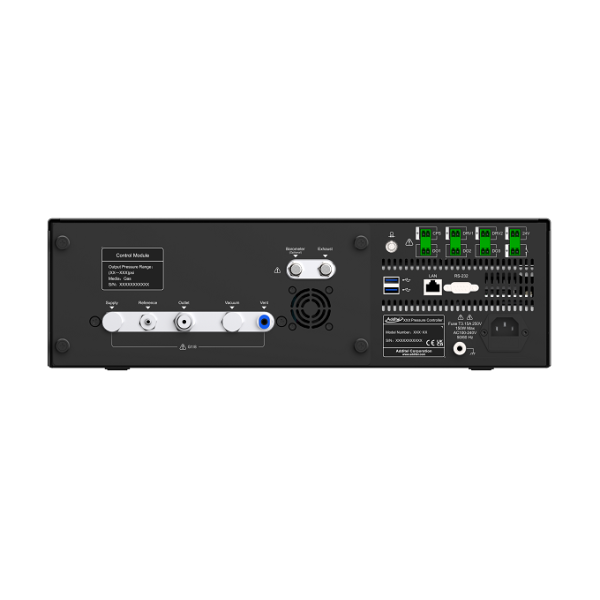

ADDITEL ADT773 - 포트와 단자가 보이는 압력 컨트롤러 후면
포트와 단자가 보이는 압력 컨트롤러 후면

모듈 교체

탈착 모듈로 바꾸는⁣ ADT773 측정 범위

ADT151 모듈은 탈착식이라 필요한 범위에 맞춰 두 개를 골라 장착하며, 모듈을 바꿔도 본체를 다시 설정할 필요가 없습니다. 게이지압과 절대압을 모두 시험하려면 기압 모듈 옵션을 추가하세요.

전면 슬롯의 모듈 탈착

모듈은 전면 슬롯에서 탈착하므로 본체를 설치 위치에서 옮기지 않고도 범위를 바꿀 수 있습니다. 모듈 한 개의 무게는 0.5 kg입니다.

사양

ADT773 압력 컨트롤러 상세 사양

항목ADT773-LLPADT773-D
압력 범위-0.95 ~ 1 bar (-380 ~ 400 inH2O)-0.95 ~ 7 bar (-380 ~ 2,800 inH2O)
적합한 용도±1 ~ 5 inH2O 미차압 교정1 bar를 넘는 차압까지

시리즈 공통 사양

항목사양
제어 안정도0.003 % FS 미만 (일반 0.001 ~ 0.003 % FS)
제어 응답외부 부하 50 mL(공기), 20 % 단계 10초 이하 · 최대 오버슈트 1 % FS 미만 · 최대 부하 500 mL
모듈ADT151 내장 모듈 2개 (탈착) · 기압 모듈 옵션 (게이지 · 절대 전환)
포트6 mm Festo / 1/4 BSP 수나사, 40 ~ 100 µm 필터 · 외부 밸브 3대 제어
통신 · 화면RS232 · USB-A 2개 · LAN · 7인치 정전식 터치 1280 × 800 · 아이콘 기반 인터페이스
전원AC 100 ~ 240 V, 50/60 Hz, 최대 150 W
크기 · 무게440 × 133 × 380 mm (W × H × D) · 섀시 17.6 kg, 모듈 0.5 kg
동작 온도10 ~ 50 °C
정확도 조건k=2 기준, -10 ~ 50 °C, 1년 교정 권장
오염 방지 시스템옵션

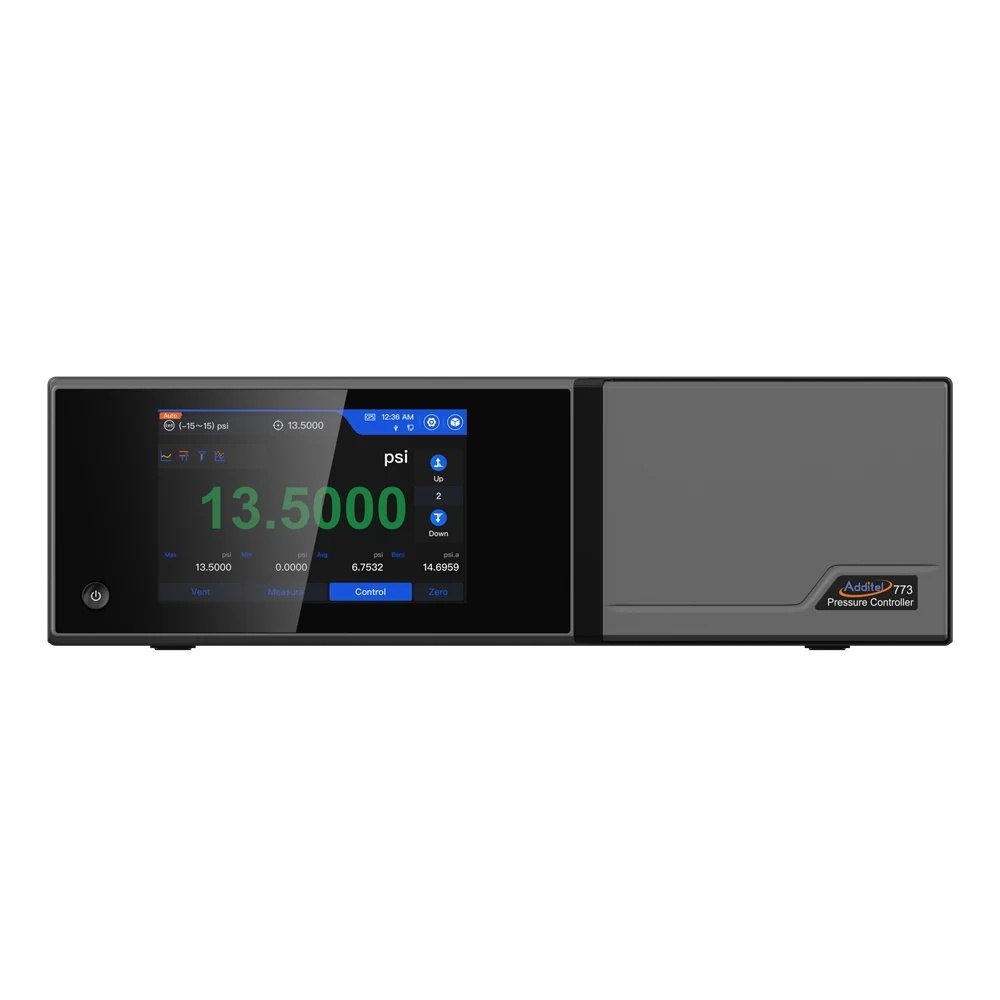

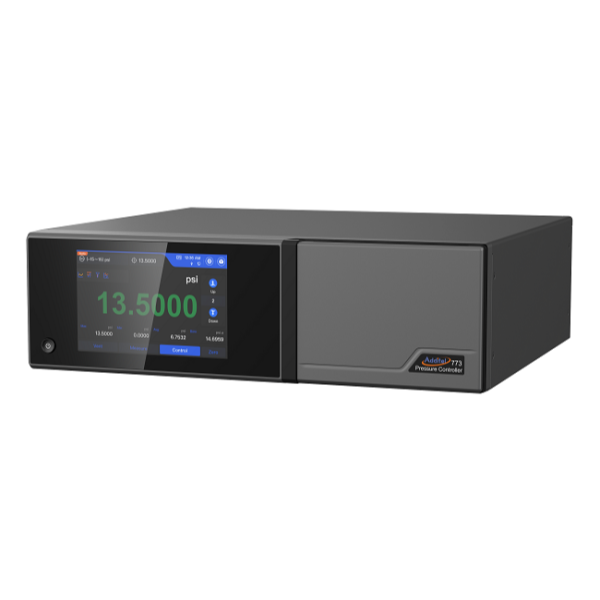

ADDITEL ADT773 - 터치 화면이 보이는 압력 컨트롤러 전면
터치 화면이 보이는 압력 컨트롤러 전면

활용 분야

ADT773으로 저압 계기를⁣ 교정하는 현장

  • 클린룸 차압 — 클린룸과 HVAC 설비의 차압 트랜스미터를 교정합니다.
  • 필터 차압 — 필터 전후 압력 차를 보는 차압계를 교정합니다.
  • 미차압 계기 — ±1 inH2O 같은 아주 작은 차압을 다루는 계기를 교정합니다.
  • 저압 게이지 — 진공부터 7 bar까지 게이지의 지시값을 시험합니다.

선택 가이드

ADT773 범위와 모듈⁣ 선택 기준

이런 작업이라면맞는 구성
±1 ~ 5 inH2O 미차압을 교정합니다ADT773-LLP · DP1 · DP2 · DP5 모듈
1 bar를 넘는 차압까지 필요합니다ADT773-D (-0.95 ~ 7 bar)
7 bar를 넘는 압력이 필요합니다ADT783(공압) 또는 ADT793(유압)

구성·옵션

ADT773 모델과 모듈,⁣ 옵션 구성

  • 모델 — ADT773-LLP는 -0.95 ~ 1 bar, ADT773-D는 -0.95 ~ 7 bar입니다.
  • 모듈 — ADT151 DP20 ~ DP2.8K는 0.01 % 또는 0.02 % FS 등급, DP10 · DP5 · DP2 · DP1은 0.02 ~ 0.05 % FS 등급입니다.
  • 옵션 — 게이지압과 절대압을 전환하는 기압 모듈, 오염 방지 시스템을 추가할 수 있습니다.

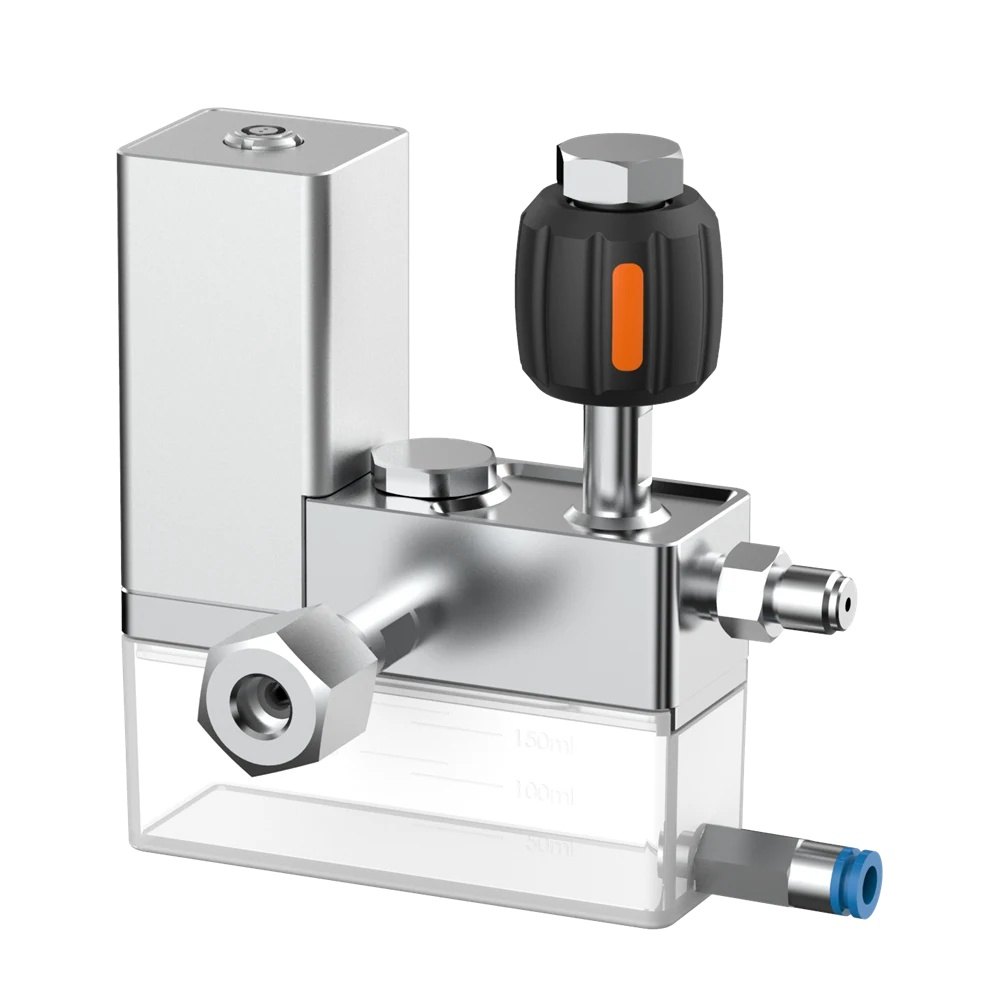

ADDITEL ADT773 - 손잡이 밸브가 달린 스테인리스 금속 블록
손잡이 밸브가 달린 스테인리스 금속 블록
