Additel ADT780 압력 컨트롤러

견적 받기

Additel ADT780은 압력 제어에 mA·V 측정, 24 V 루프 전원, HART·Profibus PA를 더한 공압 압력 컨트롤러(Pressure Controller)입니다. 범위는 70 bar의 ADT780-1K와 200 bar의 ADT780-3K 두 가지이며, 섀시 하나로 트랜스미터 교정을 마칠 수 있습니다.

압력 발생 장비와 트랜스미터 측정 장비를 한 섀시에 담았기 때문에 압력과 전기 신호를 따로 연결하지 않고 함께 다룹니다. 정밀 모듈의 정확도는 0.005 % 읽음값에 0.005 % FS를 더한 값입니다. ADT780은 (주)테솔이 국내에 공식 공급합니다.

mA · V 측정

전기 신호를 함께 측정

24 V 루프 전원

최대 30 mA까지 공급

HART · Profibus PA

디지털 통신 트랜스미터 교정

0.003 % FS

제어 안정도, 설정 압력 유지

특징

압력 제어에 전기 측정을 더한
ADT780 구성

핵심 특징현장에서 달라지는 점
두 가지 범위70 bar와 200 bar 두 범위 가운데 현장 계기 범위에 맞는 모델을 고르면 됩니다.
내장 기압계표준 55 Pa와 고정확 10 Pa 옵션이 있어, 게이지압과 절대압을 전환할 때 기준으로 삼습니다.
모듈 교체지능형 압력 모듈을 바꿔 끼워 범위를 넓히며, 모듈은 각각 따로 교정합니다.
온도 보상0~50 °C 전 구간에서 온도를 보상하므로 작업장 온도가 바뀌어도 측정값이 덜 흔들립니다.
전기 측정dc 전압과 전류를 측정하고 스위치를 시험하므로 트랜스미터와 스위치를 같은 장비로 다룹니다.
7인치 컬러 터치아이콘 기반 화면에서 압력과 전기 값을 함께 보면서 조작하므로 장비를 오가며 확인하지 않아도 됩니다.
통신RS232, USB, LAN, WiFi를 지원하므로 교정 소프트웨어와 연결할 수 있습니다.

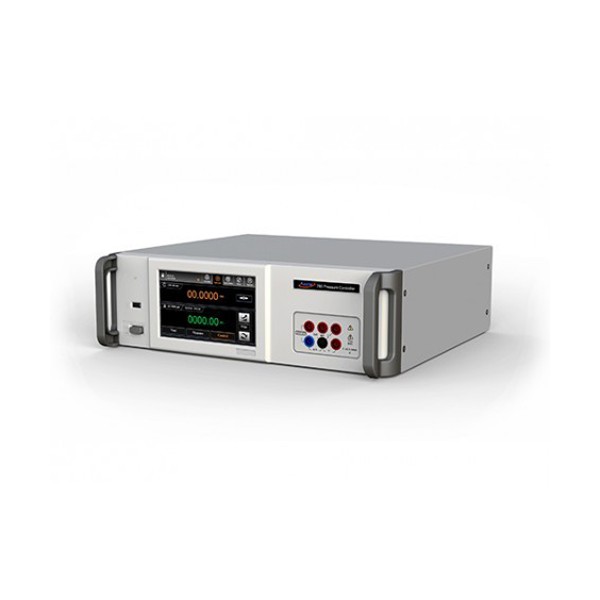

ADDITEL ADT780 - 랙 형태 본체의 화면과 전면 단자 모습
랙 형태 본체의 화면과 전면 단자 모습

정확도 표기

ADT780 정밀 모듈의
두 가지 정확도 표기

정밀 모듈의 정확도 표기는 두 가지이며 뜻이 서로 다릅니다. CP30M~CP500M은 0.005 % 읽음값에 0.005 % FS를 더한 값이고, CP1KM~CP3KM은 0.01 % 읽음값과 0.003 % FS 가운데 큰 값입니다. 그래서 정확도는 모듈 이름과 함께 읽어야 하며, 더하기 표기에는 FS 항이 언제나 포함됩니다.

모듈 이름과 함께 읽는 정확도

표준 센서의 정확도는 0.02 % FS(실리콘, 1년)이고, CP30~CP10K는 0.01 % FS 옵션을 고를 수 있습니다. 0~15 psia 범위의 AP15R은 780-1K 전용이며 0.01 % FS입니다.

압력원

가스 병 없이 운용하는
ADT780 압력원 구성

기본 구성의 압력원은 외부 가스 병입니다. 가스 병 없이 진공부터 70 bar까지 쓰려면 ADT780-1K-EPUMP를 추가하고, 가스 공급 없이 200 bar까지 쓰려면 ADT780-3K에 EPUMP와 ADT780-3K-BST 부스터를 함께 연결하세요. 외장 압력 모듈은 내장 모듈 1개와 함께 쓸 외장 모듈 1개를 연결합니다.

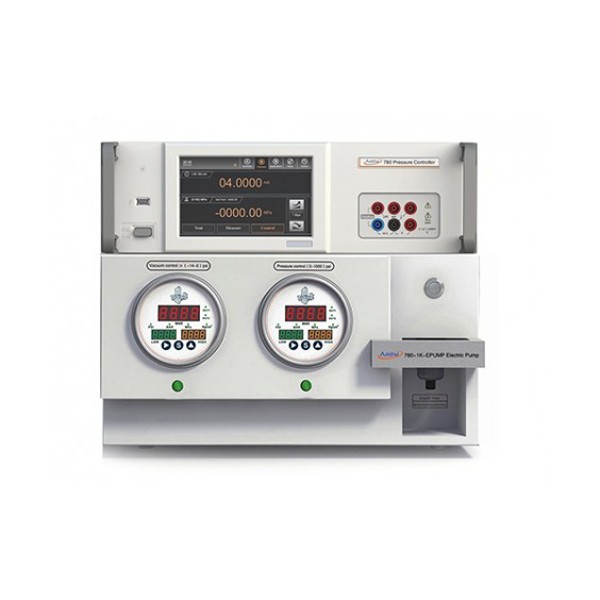

전동 펌프와 부스터로 독립 구성

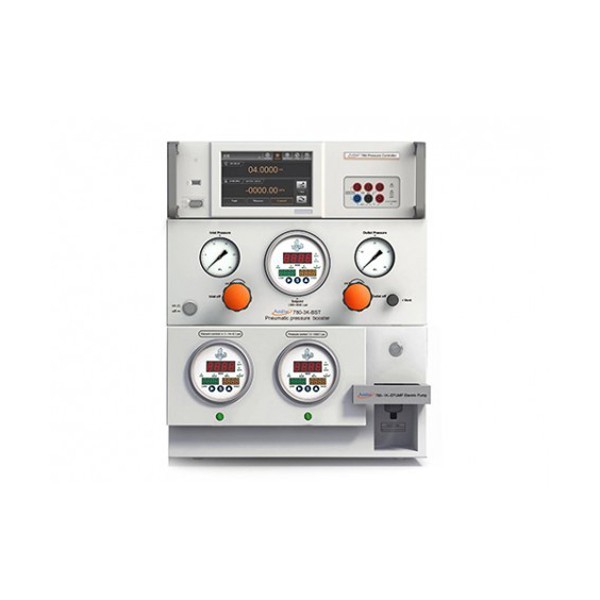

200 bar 독립 구성에서는 EPUMP와 BST를 ADT780-3K 옆에 두고 가스 배관을 짧게 연결합니다. 설치하기 전에 연결부가 단단히 체결되었는지 점검하세요.

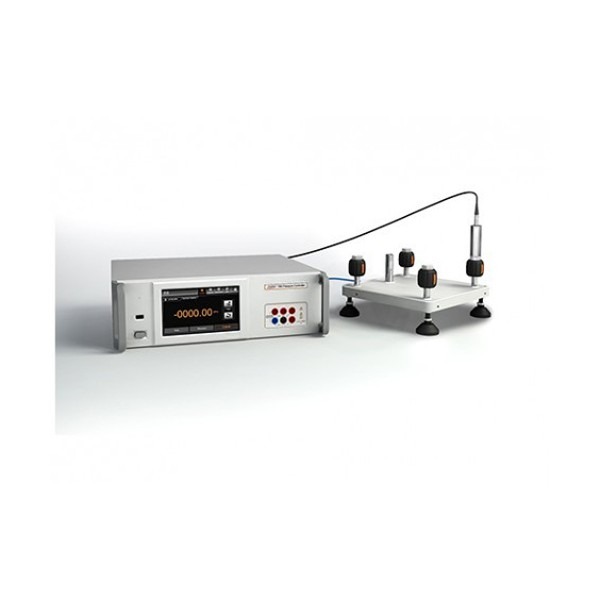

ADDITEL ADT780 - 압력 컨트롤러를 시험 장치와 연결해 구성한 모습
압력 컨트롤러를 시험 장치와 연결해 구성한 모습

사용 방법

ADT780 압력 컨트롤러
통신 설정과 SCPI 명령

ADT780은 RS232, LAN, Wi-Fi로 컴퓨터와 연결해 SCPI 명령으로 목표 압력과 작동 모드를 원격 제어합니다. 통신 설정은 7인치 터치 화면의 System Setting 메뉴에서 합니다.

소프트웨어·도구하는 일
RS232 (DB-9)후면 포트로 PC 연결, 보율·정지 비트 설정
LAN (RJ45, 10/100 Mbps)Ethernet Setting에서 DHCP 또는 고정 IP
Wi-Fi (802.11b/g/n)WLAN Setting에서 핫스폿 연결
USB-AUSB 메모리로 데이터 입출력과 펌웨어 업그레이드

처음 연결하는 순서

순서할 일
1Outlet 포트와 피교정 기기의 압력 연결을 확인합니다.
2System Setting의 Network Setting에서 Serial Port, WLAN Setting, Ethernet Setting 가운데 쓸 연결을 설정하세요.
3PC의 원격 프로그램에서 *IDN?을 보내 제품 정보가 돌아오는지 확인합니다.
4[SOURce:]PRESsure 명령이나 화면 입력으로 목표 압력을 정하세요.
5제어 모드로 전환하면 출력 압력이 자동 조정되고, 안정 범위에 들면 압력 표시가 녹색으로 바뀝니다.

ADT780 SCPI 명령 예시

명령하는 일
*IDN?제품 시리즈 번호와 소프트웨어 버전 확인
[SOURce:]PRESsure 목표 압력 설정과 압력 출력
[SOURce:]PRESsure?목표 압력 읽기
OUTPut[:PRESsure]:MODE CONTrol|MEASure|VENT제어·측정·벤트 모드 전환
MEASure[:SCALar][:PRESsure]?압력 측정값 읽기(n은 1~6)
UNIT[:PRESsure] |압력 단위 설정

명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼 SCPI 목록을 함께 확인하세요.

RS232로 통신하는 동안에는 Wi-Fi를 사용할 수 없으므로 원격 연결 방식은 하나로 정해 두세요.

사양

ADT780 압력 컨트롤러 상세 사양

항목ADT780-1KADT780-3K
압력 범위-0.95 ~ 70 bar (-14.5 ~ 1,000 psi)-0.95 ~ 200 bar (-14.5 ~ 3,000 psi)
독립 구성ADT780-1K-EPUMP로 가스 병 없이 진공 ~ 70 barEPUMP와 ADT780-3K-BST로 200 bar까지

시리즈 공통 사양

항목사양
모듈 정확도, 표준 센서0.02 % FS (실리콘, 1년) · CP30 ~ CP10K는 0.01 % FS 옵션
모듈 정확도, 정밀 CP30M ~ CP500M0.005 % 읽음값 + 0.005 % FS
모듈 정확도, 정밀 CP1KM ~ CP3KM0.01 % 읽음값 또는 0.003 % FS 중 큰 값
모듈 정확도, AP15R (0 ~ 15 psia, 780-1K 전용)0.01 % FS
제어 안정도0.003 % FS
내장 기압계표준 55 Pa · 고정확(HABP) 10 Pa · 게이지 · 절대 전환
전기 측정dc 전압 · 전류 측정 · 24 V ±0.24 V 루프 전원 (최대 30 mA) · 스위치 시험 · HART · Profibus PA
통신 · 화면RS232 · USB · LAN · WiFi · 7인치 컬러 터치 · 아이콘 기반 인터페이스
전원 · 크기 · 무게100 ~ 240 V, 50/60 Hz · 16.5 × 17.3 × 5.2 in · 15 kg
온도 · 습도0 ~ 50 °C 전 구간 온도 보상 · 보관 -20 ~ 70 °C · 습도 0 ~ 90 % RH (비응축)
형태벤치탑형

활용 분야

ADT780으로 압력과 전기를
함께 교정하는 현장

  • 트랜스미터 교정 — mA · HART 트랜스미터의 압력과 출력 신호를 한 섀시에서 교정합니다.
  • 압력 스위치 시험 — 스위치가 작동하는 압력을 전기 신호와 함께 확인합니다.
  • 고압 게이지 교정 — 70~200 bar 범위의 압력 게이지를 시험합니다.
  • 절대압 측정 — 기압 모듈로 게이지압과 절대압을 전환해 측정합니다.

선택 가이드

범위와 압력원으로 고르는
ADT780 구성

이런 현장이라면맞는 구성
70 bar 이하에서 HART 트랜스미터를 읽습니다ADT780-1K
200 bar까지 외부 가스 병으로 사용합니다ADT780-3K
가스 병 없이 진공부터 70 bar까지 사용합니다ADT780-1K + ADT780-1K-EPUMP
가스 공급 없이 200 bar까지 사용합니다ADT780-3K + EPUMP + ADT780-3K-BST

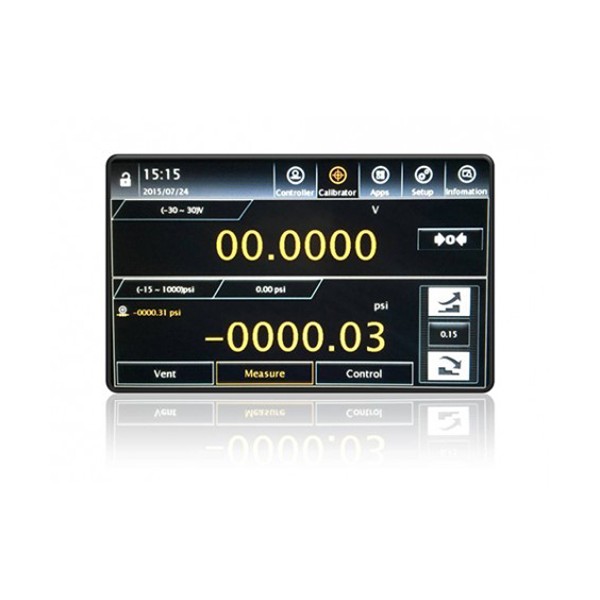

ADDITEL ADT780 - 터치 화면에 압력 값과 메뉴가 표시된 모습
터치 화면에 압력 값과 메뉴가 표시된 모습

구성·옵션

ADT780 모델과
압력원 옵션

  • ADT780-1K — -0.95 ~ 70 bar(-14.5 ~ 1,000 psi) 모델입니다.
  • ADT780-3K — -0.95 ~ 200 bar(-14.5 ~ 3,000 psi) 모델입니다.
  • ADT780-1K-EPUMP — 가스 병 없이 진공 ~ 70 bar를 만드는 옵션입니다.
  • ADT780-3K-BST — EPUMP와 함께 200 bar까지 만드는 옵션입니다.
  • 외장 압력 모듈 — 내장 모듈 1개와 함께 사용할 외장 모듈 1개를 연결합니다.
