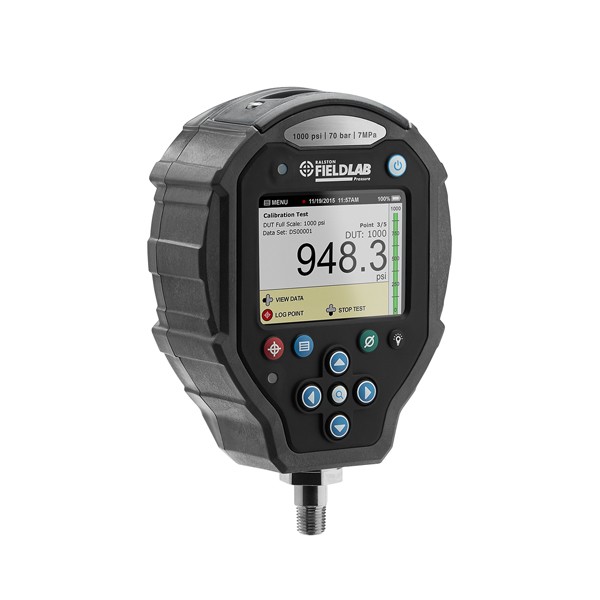

Ralston FieldLab 정밀급 디지털 압력계 (데이터 로깅)

MODEL: FieldLab
브랜드: RALSTON INSTRUMENTS
제품 자료: Ralston 종합 카탈로그

Ralston 종합 카탈로그

Ralston 커넥터 카탈로그

LC20 매뉴얼(한글)

제품문의 구매하기

압력계 교정과 안전밸브 시험을
현장에서 기록하는 압력 교정기

Ralston FieldLab 디지털 압력 교정기 · PSV 시험기

견적 받기

Ralston 국내 정식 공급 파트너

Ralston FieldLab은 3.5 ~ 700 bar의 게이지 압력을 ±0.02 % FS로 읽고 기록하는 문서화 디지털 압력 교정기(PSV 시험기, Digital Pressure Calibrator)입니다. 압력계와 트랜스미터 교정, 안전밸브 개방·재안착 압력 시험, 장시간 수압 시험 기록을 현장에서 한 대로 처리합니다.

PSV 시험 모드가 초당 200회로 압력을 기록해 개방(크랙) 압력과 재안착 압력의 순간값을 놓치지 않으며, 내장 메모리는 200만 점이어서 장시간 시험도 한 대로 기록합니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

±0.1 % 읽음값

20 ~ 100 % FS 구간 정확도

초당 200회

PSV 시험 모드 기록 속도

200만 점

내장 기록 용량

Ex ia IIC T4 Ga

ATEX · IECEx 방폭 구성

특징

현장 교정과 안전밸브 시험을
한 대로

핵심 특징	현장에서 달라지는 점
PSV 시험 모드	밸브가 열리는 짧은 순간의 압력을 기록 곡선으로 남겨 개방과 재안착 압력을 눈금 판독 없이 확정합니다.
구간별 정확도 기준	낮은 압력 구간은 풀스케일 기준, 높은 구간은 읽음값 기준이라 시험 압력대에 맞는 불확도로 판정합니다.
200만 점 연속 기록	설정 간격으로 오래 기록해 수압 시험의 압력 유지와 누설 경향을 사후에 곡선으로 검토합니다.
방폭 구성	ATEX · IECEx Ex ia IIC T4 Ga 구성이어서 방폭 구역 규정이 있는 현장의 시험 계획에 적합합니다.
3.5 in 컬러 화면	주광에서 읽기 쉽게 설계된 TFT 화면이어서 야외 시험 중에도 압력 곡선과 값을 확인할 수 있습니다.
무료 PC 소프트웨어	FieldLab Desktop으로 절차를 만들고 결과를 PDF나 Excel 성적서로 바로 출력합니다.

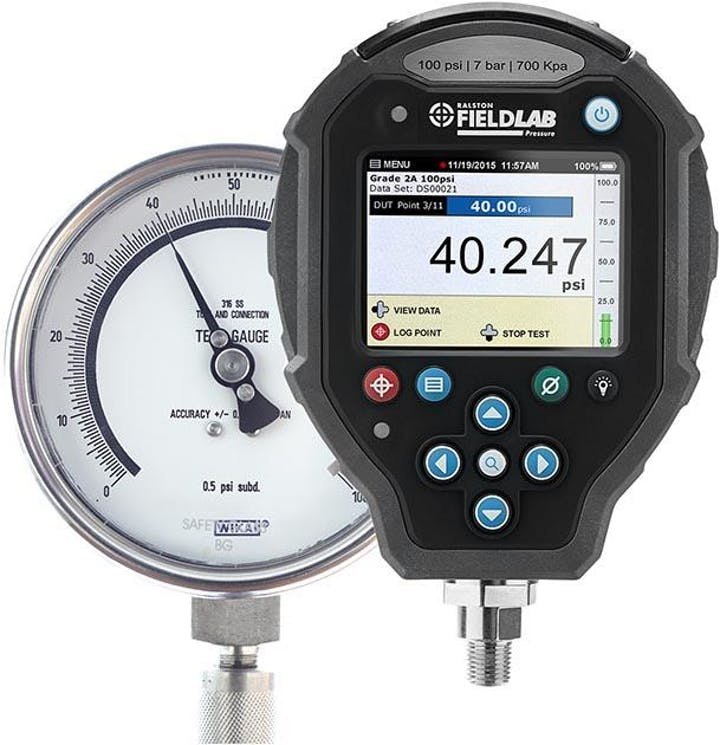

아날로그 게이지 옆에 연결한 디지털 압력계 표시창

PSV 시험

개방·재안착 압력을
곡선으로 확정

PSV 시험 모드는 초당 200회로 압력을 기록하므로 한 점의 간격이 5 ms입니다. 밸브가 열리는 짧은 순간의 압력 변화가 곡선에 남고, ASME Section VIII 시험이나 사용자가 정의한 시험 절차로 개방(크랙) 압력과 재안착 압력을 판독합니다.

시험 곡선의 판독

밸브가 열리기 직전의 피크 압력이 개방 압력이고 닫힌 뒤 안정되는 압력이 재안착 압력입니다. 기록은 FieldLab Desktop으로 옮겨 시험별 곡선을 비교하고 판정 결과를 성적서에 첨부합니다.

정확도 구간

20 % FS 경계의
정확도 기준

정확도는 0 ~ 20 % FS에서 ±0.02 % FS, 20 ~ 100 % FS에서 읽음값의 ±0.1 %입니다. 1,000 psi 모듈에서 보면 200 psi까지는 ±0.2 psi가 고정이고, 200 psi 지점에서는 읽음값 기준 ±0.1 %도 ±0.2 psi여서 두 기준이 같은 값에서 이어집니다. 500 psi 읽음값에서는 ±0.5 psi입니다.

따라서 계기를 낮은 압력대에서 교정하면 풀스케일 기준의 작은 불확도를 적용하고, 상용 압력이 높은 계기는 읽음값 기준으로 판정하세요. 계기의 허용오차와 비교할 때는 시험 압력이 어느 구간인지 먼저 구분합니다.

기록과 소프트웨어

200만 점 기록과
PC 소프트웨어

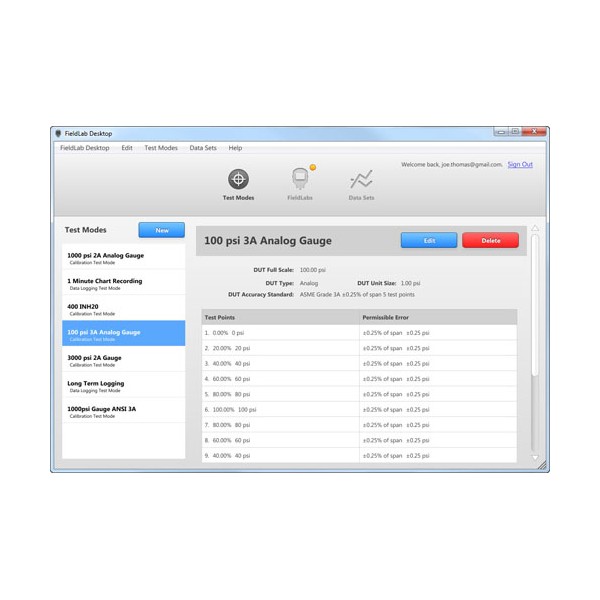

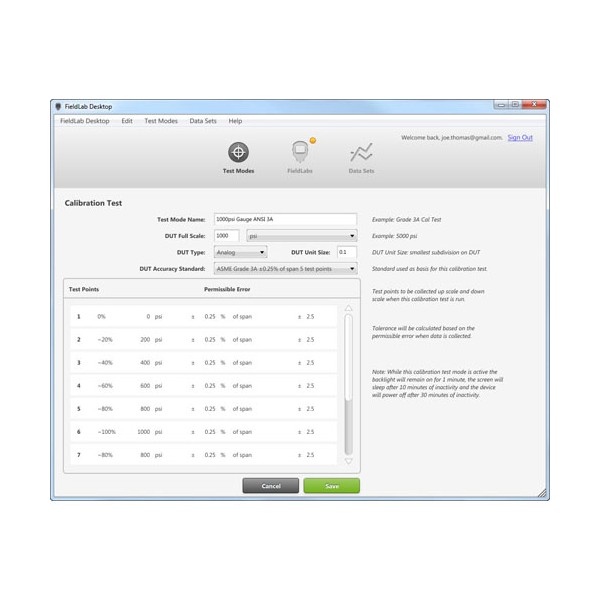

FieldLab Desktop으로 만드는 교정 절차

무료 PC 소프트웨어에서 교정 절차를 만들어 USB로 전송합니다. ASME 등급 교정 템플릿과 Pass/Fail 허용 오차를 설정하고, 화면에는 반복 작업과 표준 작업 지침이 표시됩니다. 태그 번호와 시험 정보는 터치 키보드로 입력합니다.

시험 성적서는 PDF나 Excel로 바로 출력하며, 스냅샷 로깅으로 원하는 압력값에서 직접 판독해 기록합니다. 연속 기록은 설정 간격에 따라 한 번 충전으로 최대 약 3개월을 유지하고, 교정기 자체는 ISO 17025:2017 인정 교정 성적서와 함께 공급됩니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

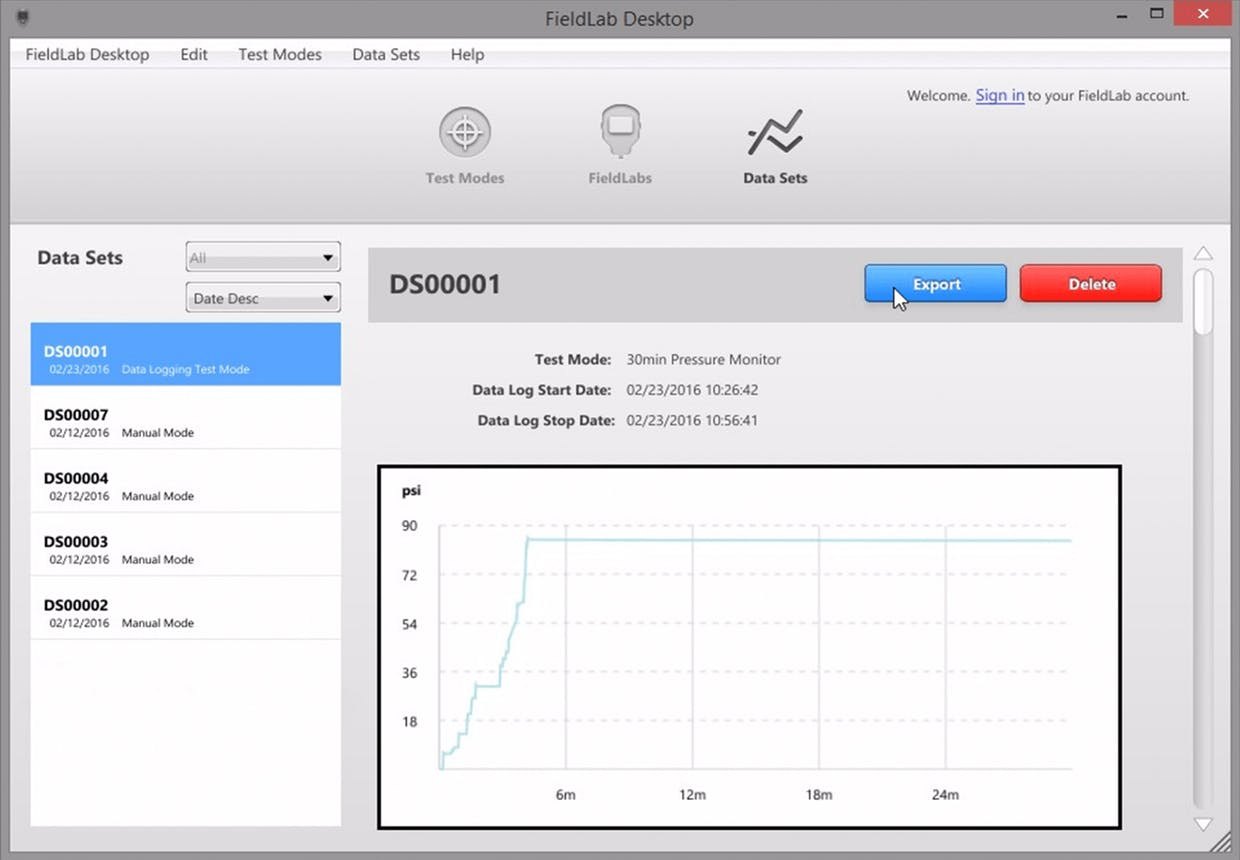

저장된 데이터 세트와 압력 변화 그래프 화면

사용 방법

FieldLab 교정기
FieldLab Desktop 사용 순서

FieldLab은 Windows용 FieldLab Desktop과 USB 케이블로 연결해 PSV/PRV 시험 모드를 만들고 교정 시험을 실행하며 결과를 저장하는 압력 교정기입니다.

소프트웨어·도구	하는 일
FieldLab Desktop	시험 모드 작성, 교정 시험 실행, 데이터 로깅, 펌웨어 업데이트, 단위 설정
Test Library	PSV/PRV 시험 모드를 만들고 저장하는 화면(Desktop 2.0 이후)

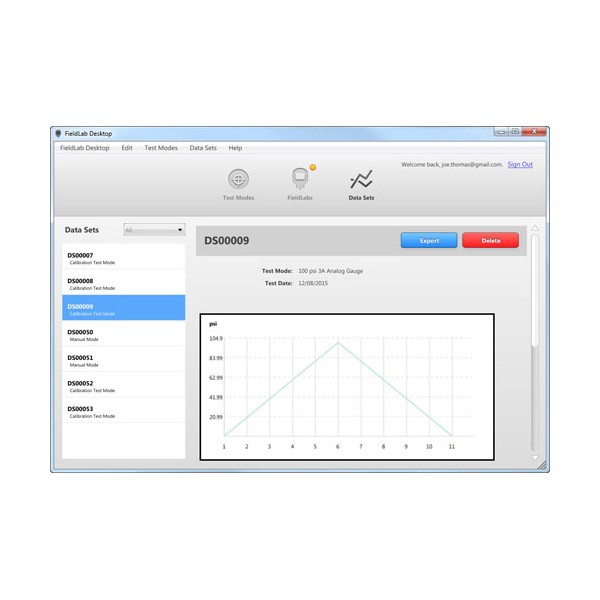

Data Sets	로깅과 시험 결과를 보고 내보내는 화면
USB 케이블	교정기와 PC를 잇는 Type-A to Type-B 케이블, 교정기에 동봉

처음 연결하는 순서

순서	할 일
1	Windows PC에 FieldLab Desktop을 설치하고 실행하세요.
2	USB 케이블의 Type-A 쪽을 PC에, Type-B 쪽을 FieldLab 뒷면에 꽂고 전원을 켭니다.
3	교정기가 인식되지 않으면 FieldLab Desktop의 Help 메뉴에서 Install FieldLab Driver를 선택해 드라이버를 설치합니다.
4	PSV/PRV 시험은 Test Library에서 New Test를 눌러 PSV/PRV를 고르고, 시험 모드 이름과 판정 기준을 정한 뒤 Save를 누르세요.
5	교정 시험은 저장해 둔 Calibration Test Mode를 고르고 Activate를 누른 뒤, 화면 안내에 따라 각 점에서 Log와 Next를 누릅니다.
6	시험이 끝나면 Finish Test를 누르고 Data Sets에서 결과를 확인해 내보내세요.

드라이버 설치에는 Windows 관리자 권한이 필요합니다. PSV 시험의 고속 기록은 약 30초면 버퍼가 차므로, 고속 기록 임계값은 시험이 허용하는 만큼 높게 정하세요.

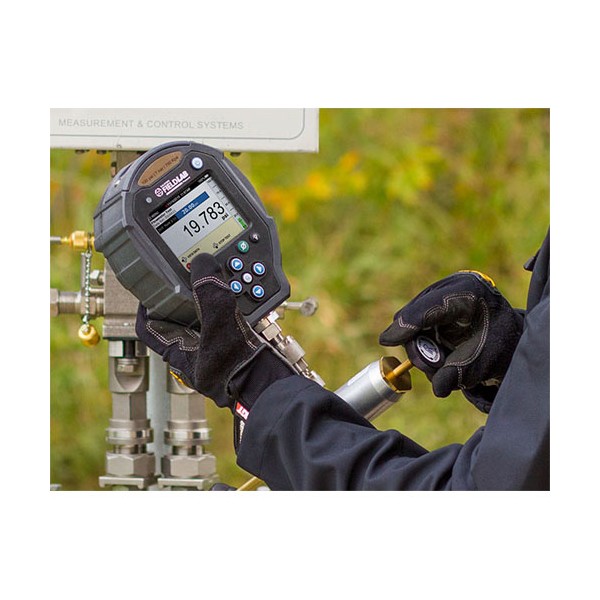

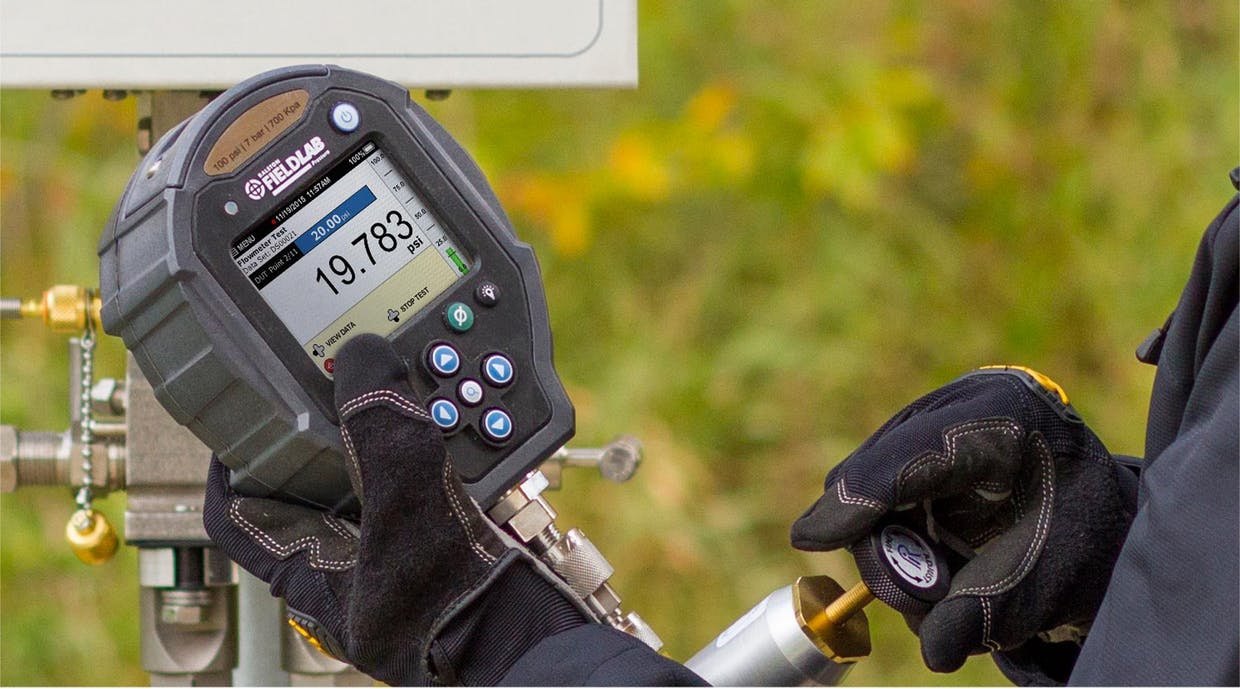

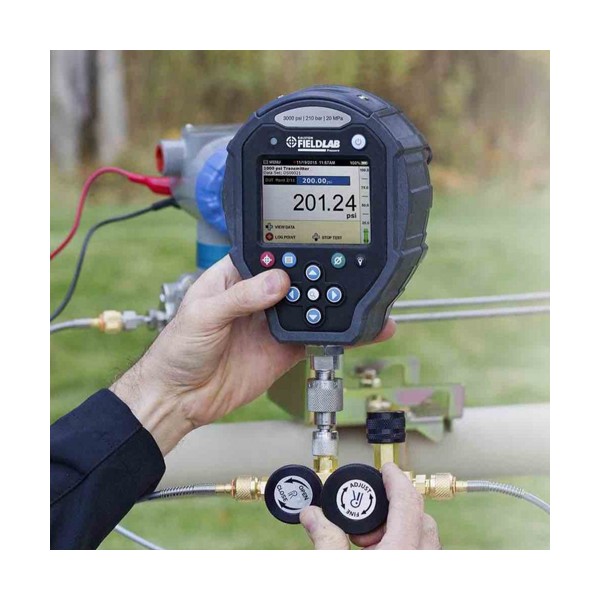

현장에서 손으로 디지털 압력계를 잡고 사용하는 모습

사양

8개 게이지 범위와
공통 사양

항목	psi	bar	kPa · MPa
범위 1	50	3.5	350 kPa
범위 2	100	7	700 kPa
범위 3	300	20	2.00 MPa
범위 4	500	35	3.50 MPa
범위 5	1,000	70	7.00 MPa
범위 6	3,000	200	20 MPa
범위 7	5,000	350	35 MPa
범위 8	10,000	700	70 MPa

시리즈 공통 사양

항목	사양
모델 코드	FLP1-GH ~ FLP1-GV (게이지 범위 8종)
측정 형식	게이지압
정확도	0 ~ 20 % FS: ±0.02 % FS · 20 ~ 100 % FS: 읽음값의 ±0.1 %
진공 범위	0 ~ 30 inHg (0 ~ 101.6 kPa)
진공 정확도	±0.25 % FS
파열 압력	120 ~ 40,000 psi (8.3 ~ 2,760 bar)
센서	고정밀 MEMS
기록	내장 200만 점, 설정 간격 연속 기록 — 한 번 충전으로 최대 약 3개월
단기 로깅	초당 최대 128회
PSV 시험 모드	초당 200회 고속 기록으로 개방(크랙) · 재안착 압력 포착, ASME Section VIII 또는 사용자 시험
압력 단위	15종 선택, 사용자 정의 단위 추가
방폭 구성	ATEX Ex II 1 G Ex ia IIC T4 Ga · IECEx Ex ia IIC T4 Ga · 북미 Class 1 Div 1 Groups A-D T4 / Class I Zone 0 AEx ia IIC T4 (-10 °C ≤ Ta ≤ 50 °C)
적합 규격	UL · IEC · EN · AS 61010-1
배터리 운송 시험	UN/DOT 38.3 (리튬 배터리)
디스플레이	3.5 in (90 mm) 컬러 TFT LCD, 주광 최적화
통신	USB Type B · Zigbee 무선 옵션(-W1)
배터리	리튬이온 충전식 4.8 Ah
전원	90 ~ 264 VAC, 50 ~ 60 Hz / 12 VDC, 5 A
보호 등급 · 습도	IP67 (1 m, 30분) · 0 ~ 90 %RH (-10 ~ 35 °C), 0 ~ 70 %RH (35 ~ 50 °C)
동작 온도	-10 ~ 50 °C
보관 온도 상한	75 °C (167 °F)
접액부 · 매체	316 스테인리스강 · 공기, 불활성 기체, 천연가스, 석유계 오일, 물
씰 재질	테플론 · 바이톤
압력 연결	1/4 in NPT 수나사, 1/4 in BSPP 수나사, G 1/4 BSPP 수나사 (ISO 228), Quick-test 수 · 암, Quick-test XT, 1/4 in HP (10,000 psi)
출구 포트	Quick-test XT 암
크기 · 무게	20 ~ 23 × 13 cm × 39 ~ 64 mm · 1.14 ~ 1.17 kg (범위별)
장착 구멍	M5 인서트 3개 (깊이 10 mm)
교정 성적서	ISO 17025:2017 인정 교정 성적서
소프트웨어	FieldLab Desktop (무료)

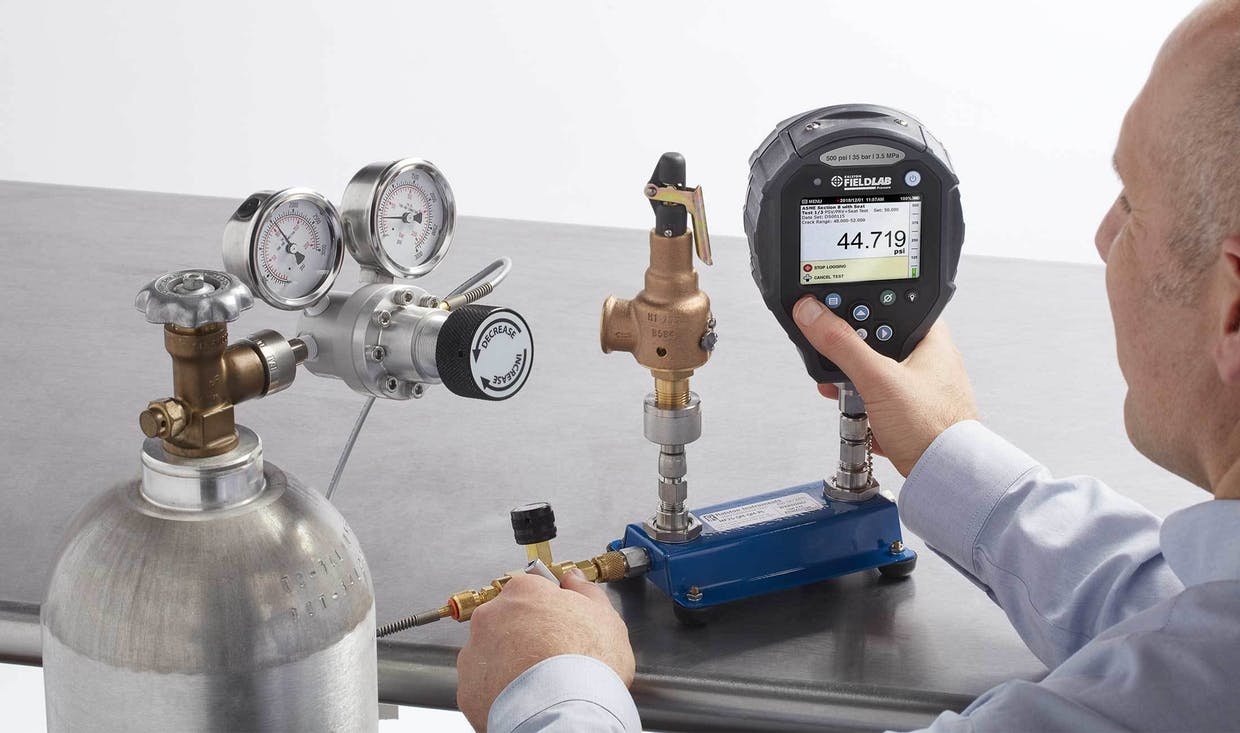

압력 조절기와 연결해 교정 작업을 하는 모습

활용 분야

정밀 압력 기록이
필요한 현장

안전밸브 시험 — PSV의 개방과 재안착 압력을 초당 200회 기록으로 확정합니다.
압력계·트랜스미터 교정 — 현장 계기를 설치 위치에서 교정하고 성적서까지 작성합니다.
수압 시험 — 긴 시험 시간의 압력 변화를 200만 점 메모리에 기록합니다.
조립 라인 점검 — 제품별 압력을 기록해 공정 편차를 확인합니다.
타이어·차량·항공기 압력 기록 — 시험 대상의 압력을 스냅샷으로 남깁니다.

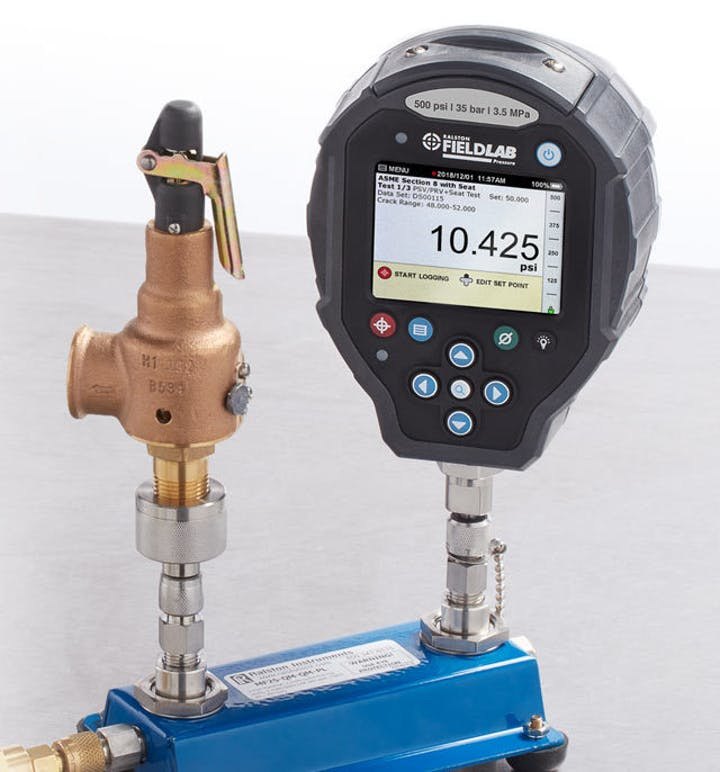

안전밸브에 디지털 압력계를 연결해 점검하는 모습

선택 가이드

시험 목적으로
고르는 장비

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
PSV 시험이나 장시간 기록이 필요할 때	FieldLab	초당 200회 PSV 모드와 200만 점 기록을 갖춘 문서화 교정기입니다.
현장 게이지 점검을 가볍게 할 때	Field Gauge LC10	±0.25 % FS 작업용 게이지이며 AA 2개로 1,500시간 동작합니다.
교정 기준 게이지가 필요할 때	Field Gauge LC20	±0.1 % FS(Grade 4A) 기준 게이지이며 블루투스 모델이 있습니다.

구성·옵션

구성과
별매 장비

구분	내용
게이지 범위	50 ~ 10,000 psi (3.5 ~ 700 bar) 8종, FLP1-GH ~ FLP1-GV
옵션	-W1 Zigbee 무선 모델
별매 펌프	Ralston 핸드 펌프, NPAK · QTVC 교정 키트
소프트웨어	FieldLab Desktop (무료)

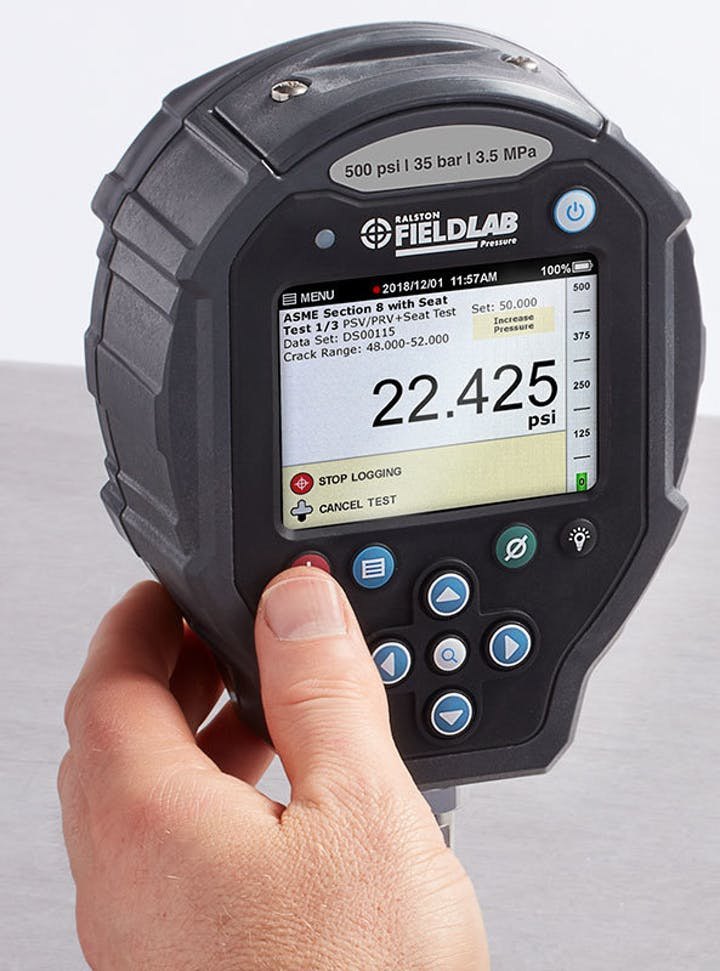

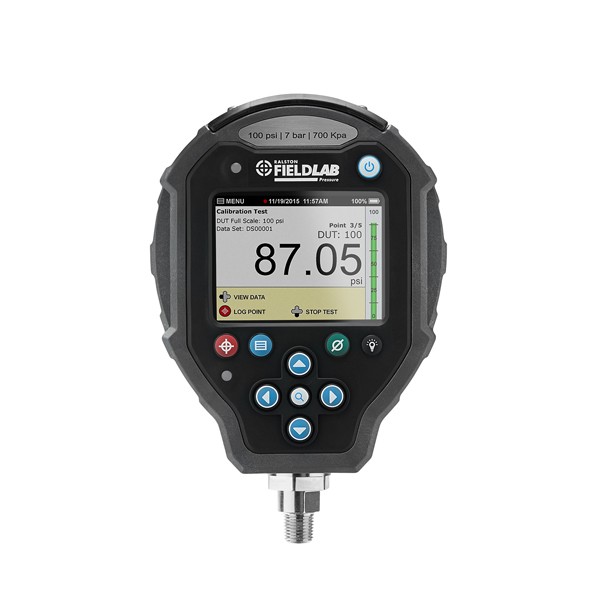

손에 쥔 디지털 압력계의 표시창과 버튼

FieldLab과 함께 보는
압력 장비

FieldLab의 가장 낮은 압력 범위는 어디까지입니까?
게이지 범위는 50 psi(3.5 bar)부터 10,000 psi(700 bar)까지 8종입니다. 진공 쪽은 0 ~ 30 inHg 범위를 ±0.25 % FS로 측정합니다.
FieldLab을 방폭 구역에서 사용할 수 있습니까?
ATEX · IECEx Ex ia IIC T4 Ga와 북미 Class 1 Div 1 Groups A-D T4 본질안전 구성입니다. 구역 등급 적합성은 현장 방폭 도면과 함께 검토하세요.
FieldLab은 배터리로 얼마나 기록합니까?
리튬이온 4.8 Ah 충전식이며 연속 기록은 설정 간격에 따라 한 번 충전으로 최대 약 3개월입니다. 간격이 짧을수록 기록 가능 시간이 줄어듭니다.
FieldLab의 기록 데이터는 어떻게 옮깁니까?
USB Type B로 PC에 옮기고, -W1 모델은 Zigbee 무선으로 PC에 전송합니다. FieldLab Desktop 소프트웨어는 무료입니다.
FieldLab은 압력을 어떻게 발생시킵니까?
FieldLab은 압력을 읽고 기록하는 장비이므로 Ralston 핸드 펌프나 NPAK · QTVC 교정 키트와 묶어 사용합니다.
