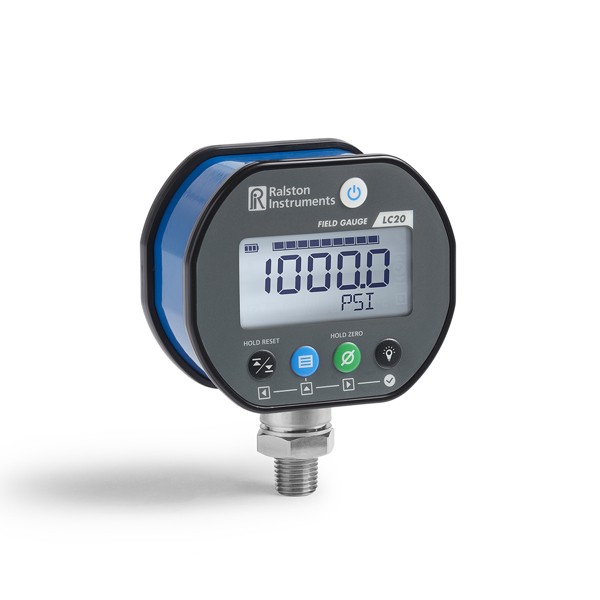

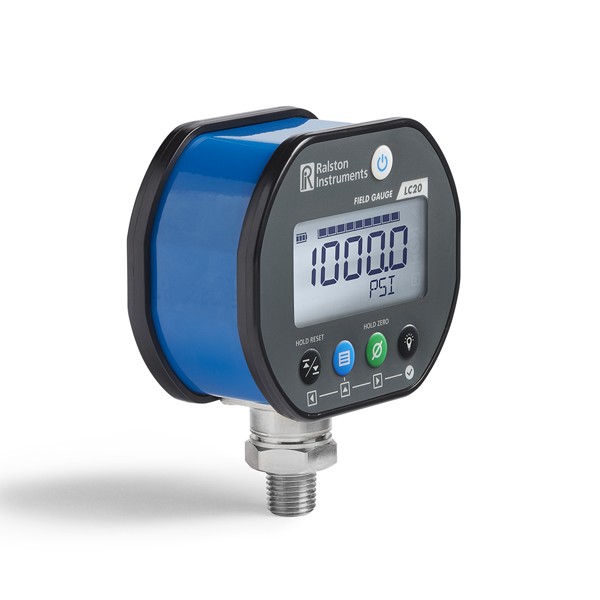

Ralston LC20 디지털 압력게이지 (Bluetooth 옵션)

MODEL: LC20
브랜드: RALSTON INSTRUMENTS

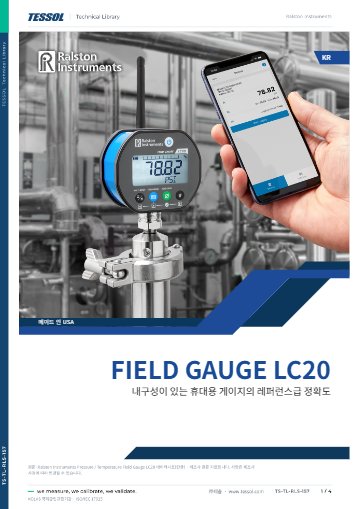

제품 자료: 데이터시트(한글)

Ralston 종합 카탈로그

Ralston 커넥터 카탈로그

LC20 매뉴얼(한글)

제품문의 구매하기

현장 교정 기준기로 쓰는
±0.1 % FS 디지털 게이지

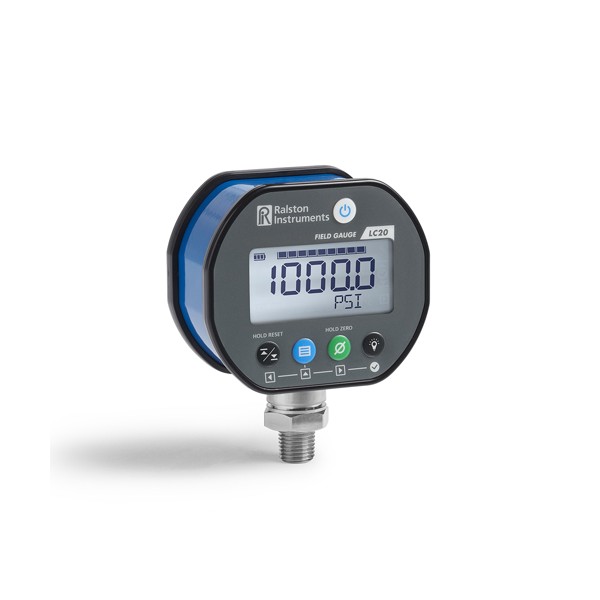

Ralston Field Gauge LC20 디지털 압력 게이지

견적 받기

Ralston 국내 정식 공급 파트너

Ralston Field Gauge LC20은 ±0.1 % FS(Grade 4A) 정확도의 디지털 기준 압력 게이지(Digital Reference Gauge)입니다. 진공 30 inHg부터 30,000 psi까지 15개 범위를 갖추고 ISO 17025:2017 인정 교정 성적서가 포함되어 현장 교정 기준기로 사용합니다.

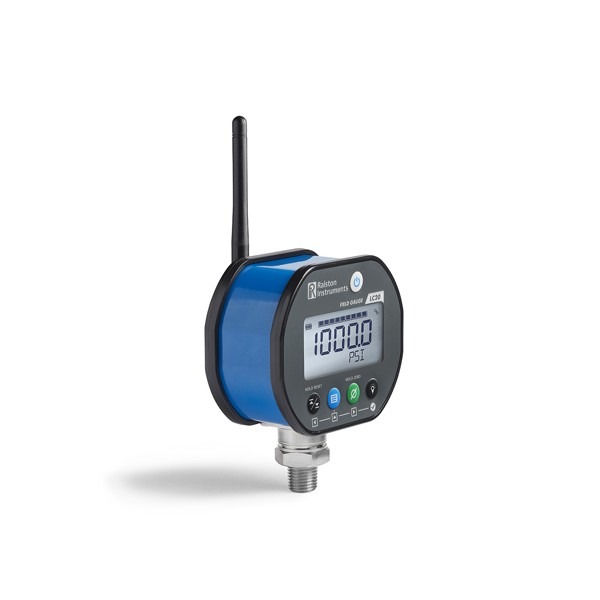

블루투스 5 LE 모델(-B1)은 FieldLab Mobile App으로 100 m 떨어진 곳에서 값을 받고 게이지에 측정값 870개를 저장하며, AA 알카라인 2개로 1,000시간 동작합니다. 이 게이지는 (주)테솔이 국내에 공식 공급합니다.

±0.1 % FS

Grade 4A · ISO Class 0.1

15개 범위

진공부터 30,000 psi

870개

블루투스 모델 내장 기록

100 m

블루투스 판독 거리

특징

기준 정확도와
무선 판독

핵심 특징	현장에서 달라지는 점
±0.1 % FS 정확도	Grade 4A 등급이어서 허용오차가 작은 현장 압력계의 교정 기준으로 사용합니다.
15개 압력 범위	진공 30 inHg부터 30,000 psi까지 범위별 모델로 계기의 상용 압력에 맞게 고릅니다.
블루투스 원격 판독	블루투스 모델은 최대 100 m 떨어진 곳에서 앱으로 값을 보므로 접근이 어려운 곳의 압력도 안전한 위치에서 읽습니다.
870개 내장 기록	블루투스 모델은 게이지 안에 측정값을 남겨 PC가 없는 현장에서도 시험 값을 보존합니다.
USB와 소프트웨어 연동	USB로 PC에 연결해 FieldLab Desktop에서 기록을 이어 보고 성적서로 정리합니다.
맞춤 공학 단위	15종 단위에 더해 선형이나 다항식 곡선으로 사용자 단위를 만들어 현장 계기의 단위로 표시합니다.

기준 게이지 운용

허용오차 비교와
TUR 검토

±0.1 % FS는 100 psi 범위에서 ±0.1 psi입니다. 피교정 압력계의 허용오차가 이보다 충분히 크면 현장 교정 기준으로 사용할 수 있으며, 업계에서 널리 쓰는 TUR 4:1을 두 값으로 검토하세요. 예를 들어 허용오차 0.4 psi 계기는 LC20의 ±0.1 psi와 4:1이 됩니다.

블루투스 판독과 기록

블루투스 5 LE 모델은 FieldLab Mobile App으로 값을 받아 실시간으로 기록하고, 시험 기록은 이메일이나 네트워크 드라이브로 공유합니다. 게이지는 870개를 자체 저장하며 블루투스가 없는 기본 모델은 USB로 PC에서 기록합니다.

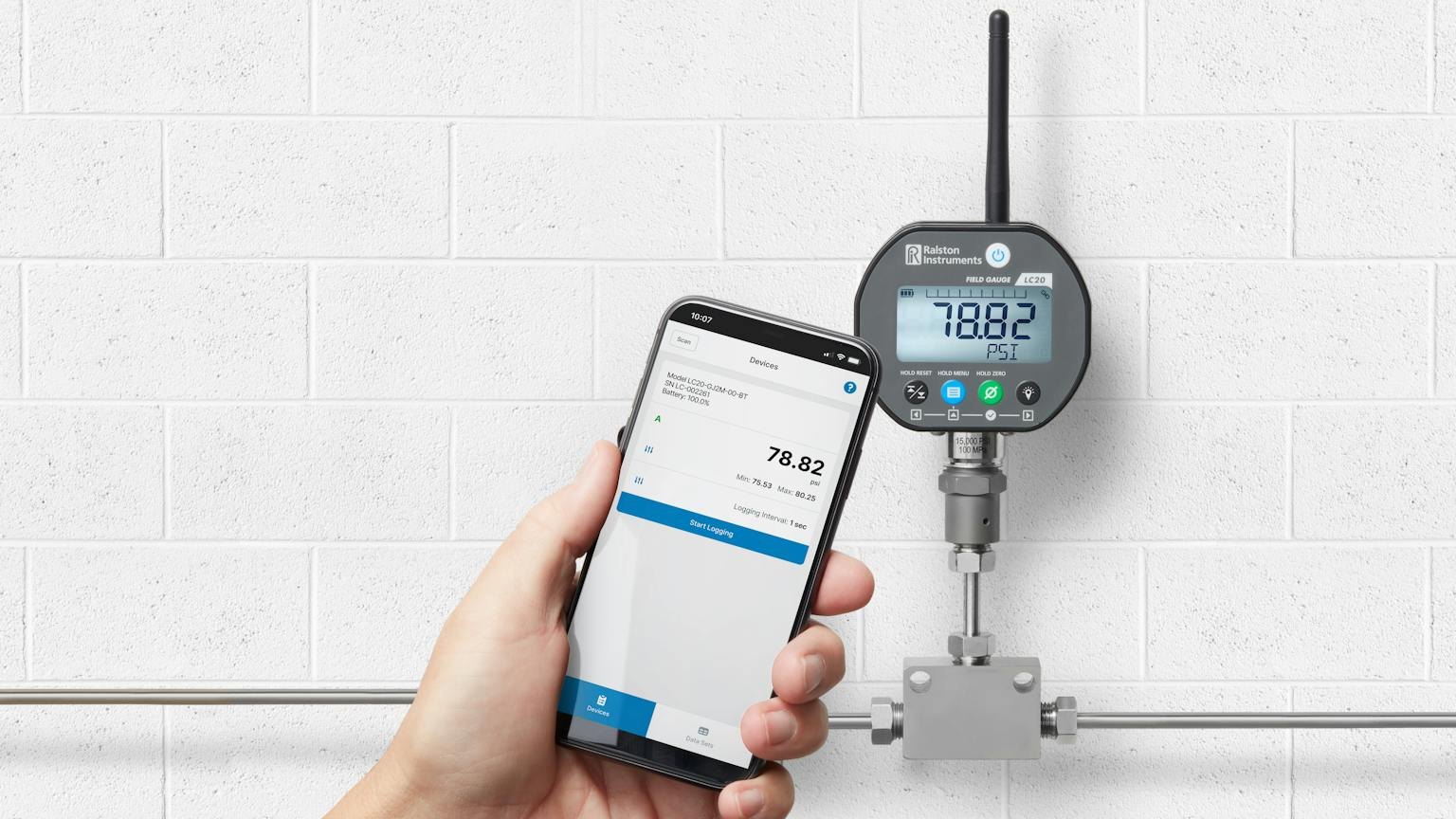

배관에 설치한 디지털 압력게이지와 스마트폰 연동 모습

교정 키트 구성

핸드 펌프와 묶는
교정 키트

펌프와 묶어 현장 비교 교정

LC20은 Ralston 핸드 펌프, QTVC, NitroPak과 묶어 교정 키트로 사용하며 아날로그 압력계와 트랜스미터를 현장에서 비교 교정합니다. 연결은 1/4 in NPT 수나사이고 고압형은 9/16-20(1/4 HP)입니다.

LC20은 ISO 17025:2017 인정 교정 성적서와 함께 공급됩니다. 이후 교정 주기는 사용 빈도와 기준 용도에 맞춰 정하며, 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

사용 방법

LC20 압력게이지
USB와 블루투스 연결 순서

LC20은 USB로 PC의 FieldLab Desktop에 연결하거나, 블루투스 모델(-B1)은 스마트폰 FieldLab Mobile 앱으로 최대 100 m 거리에서 값을 받아 기록합니다. 앱 연결 중에도 게이지는 자체 메모리에 계속 기록합니다.

소프트웨어·도구	하는 일
FieldLab Desktop	Windows PC에서 USB 또는 블루투스 연결, 로깅, 펌웨어 업데이트, 단위 설정
FieldLab Mobile	iOS, Android에서 블루투스로 값 보기, 로깅 시작과 정지, 데이터 공유
USB Micro B 케이블	게이지와 PC를 잇는 케이블

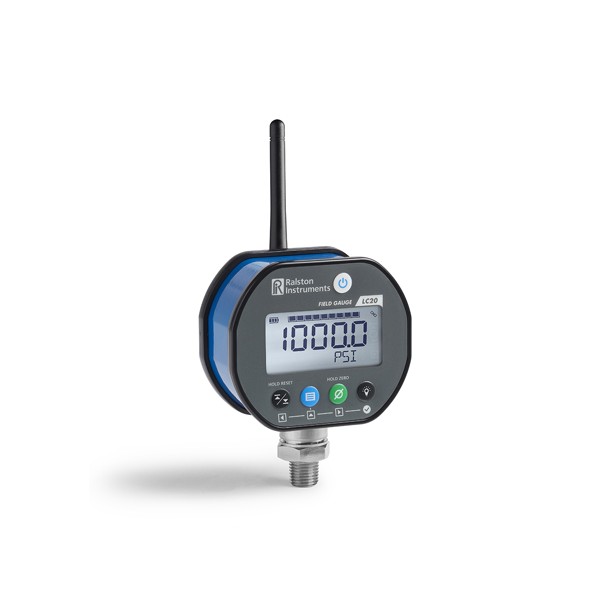

블루투스 안테나	-B1 모델 게이지 뒷면 블루투스 포트에 장착하는 안테나

처음 연결하는 순서

순서	할 일
1	Windows PC에 FieldLab Desktop을 설치하고 USB 케이블로 게이지 뒷면과 PC를 연결하세요.
2	게이지 전원을 켜면 Gauges 화면에 나타납니다. Data Logging에서 센서를 추가하고 간격과 단위를 정해 Start Logging을 누릅니다.
3	블루투스 모델(-B1)은 안테나를 게이지 뒷면 블루투스 포트에 장착합니다.
4	안테나를 연결하고 전원을 켠 뒤 FieldLab Mobile을 열어 Scan을 누릅니다.
5	게이지가 나타나면 Connect를 누르고 Start Logging을 누르세요.
6	Stop Logging을 누르면 앱이 데이터를 Data Sets로 가져오며, Share로 내보낼 수 있습니다.

블루투스 라디오는 게이지 메뉴의 RADIO에서 설정합니다. Auto-Off는 라디오를 기본으로 꺼 두어 배터리 소모를 줄이고, Auto-On은 전원이 켜져 있는 동안 라디오를 켜 둡니다.

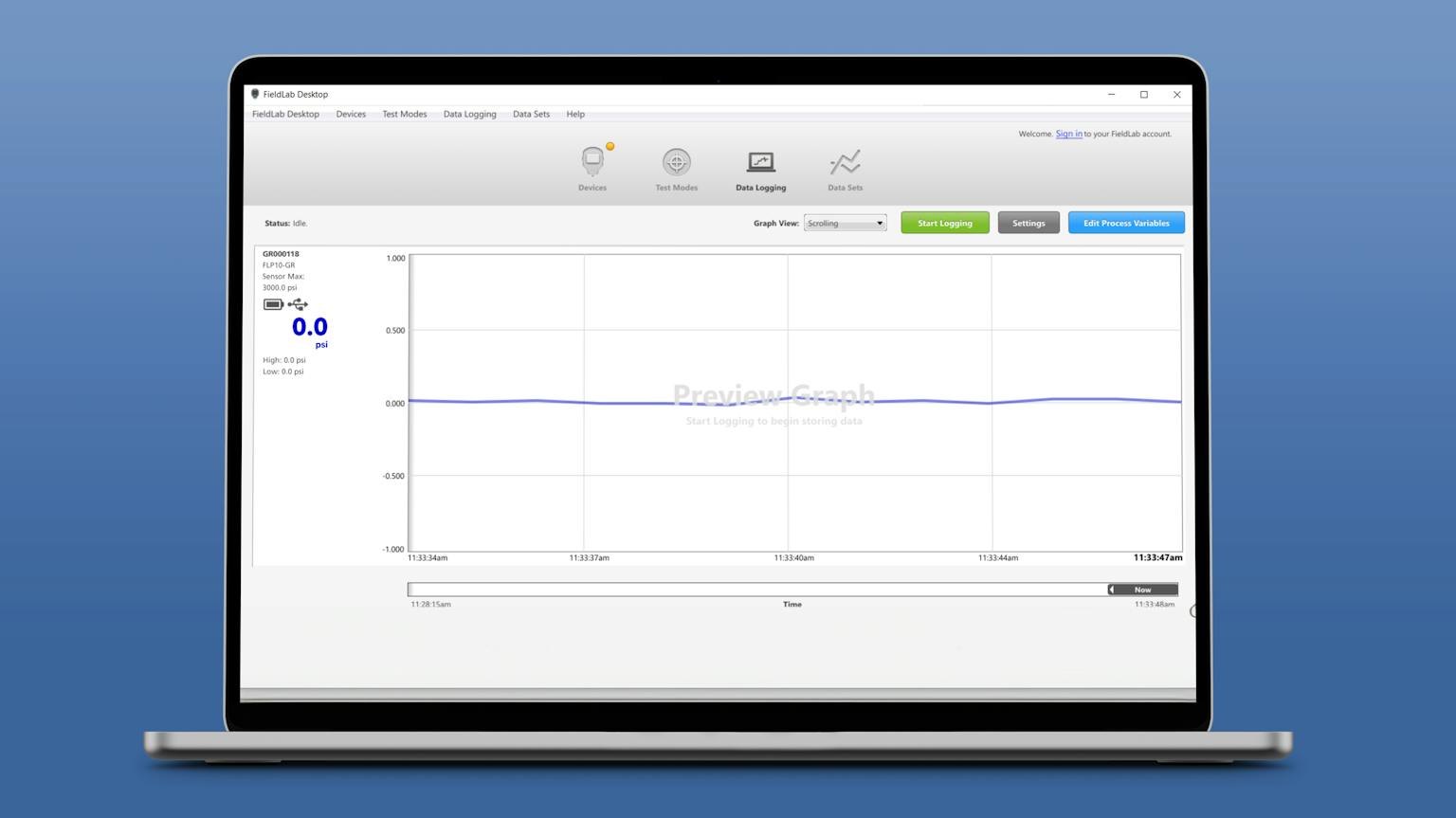

노트북에서 압력 측정 그래프를 보여 주는 소프트웨어 화면

사양

14개 압력 환산과
공통 사양

항목	최대 압력 (psi)	환산
범위 1	5	약 34.5 kPa
범위 2	15	1 bar (100 kPa)
범위 3	30	2 bar (200 kPa)
범위 4	50	3.5 bar (350 kPa)
범위 5	100	7 bar (700 kPa)
범위 6	300	20 bar (2.00 MPa)
범위 7	500	35 bar (3.50 MPa)
범위 8	1,000	70 bar (7.00 MPa)
범위 9	3,000	200 bar (20 MPa)
범위 10	5,000	350 bar (35 MPa)
범위 11	10,000	700 bar (70 MPa)
범위 12	15,000	1,000 bar (100 MPa)
범위 13	20,000	1,380 bar (140 MPa)
범위 14	30,000	2,070 bar (205 MPa)

시리즈 공통 사양

항목	사양
범위	진공 30 inHg · 복합 ±15 psi · 게이지 5 ~ 30,000 psi, 15개 범위
정확도	풀스케일의 ±0.1 % (ASME B40.100 Grade 4A / ISO Class 0.1)
측정 형식	게이지압 · 게이지 진공
기능	15종 압력 단위, 최대 · 최소값, 영점, 선형 · 다항식 사용자 단위
무선	블루투스 5 LE 옵션(-B1), 100 m · FieldLab Mobile App
기록	블루투스 모델 내장 870개 · USB로 PC 기록 (FieldLab Desktop)
배터리	AA 알카라인 2개 (IEC-LR6), 1,000시간
보호 등급	IP67 (1 m, 30분)
동작 온도	-20 ~ 50 °C
파열 압력 (100 psi 모델)	400 psi / 28 bar
디스플레이 · USB	2.4 in (61 mm) 세그먼트 LCD, 백라이트 · USB Micro B
접액부 · 매체	17-4 PH · 316 SS · 공기, 물, 유압유, 천연가스, 불활성 기체, Skydrol, 산소(산소 세척 시) 등
크기 · 무게	45 × 87 × 110 mm · 355 g
교정 성적서	ISO 17025:2017 인정 교정 성적서 포함
규격	일반 장소용 C22.2 No. 61010-1, EU EMC / LVD / PED
본체 재질	ABS · 폴리카보네이트 블렌드, 분체 도장 알루미늄, 스테인리스강
압력 연결	1/4 in NPT 수나사, 고압형 9/16-20 (1/4 HP)
렌치 크기	7/8 in (23 mm)
모델 코드	LC20-GA2M · GB2M · GC2M · VF2M · VH2M · VJ2M · VL2M · VN2M · GP2M · GR2M · GT2M · GV2M · GX2H · GY2H · GZ2H (블루투스 -00-B1 · 기본 -00-00)

활용 분야

기준 압력을 읽어야
하는 현장

현장 압력계 교정 — 압력계와 트랜스미터를 설치 위치에서 비교 교정합니다.
수압·누설 시험 — 시험 압력 값을 기준 정확도로 확인합니다.
원격 판독 — 접근하기 어려운 곳의 압력을 블루투스로 떨어진 위치에서 읽습니다.
설비 점검 기록 — 기준 압력을 확인하고 시험 기록을 이메일이나 네트워크 드라이브로 공유합니다.

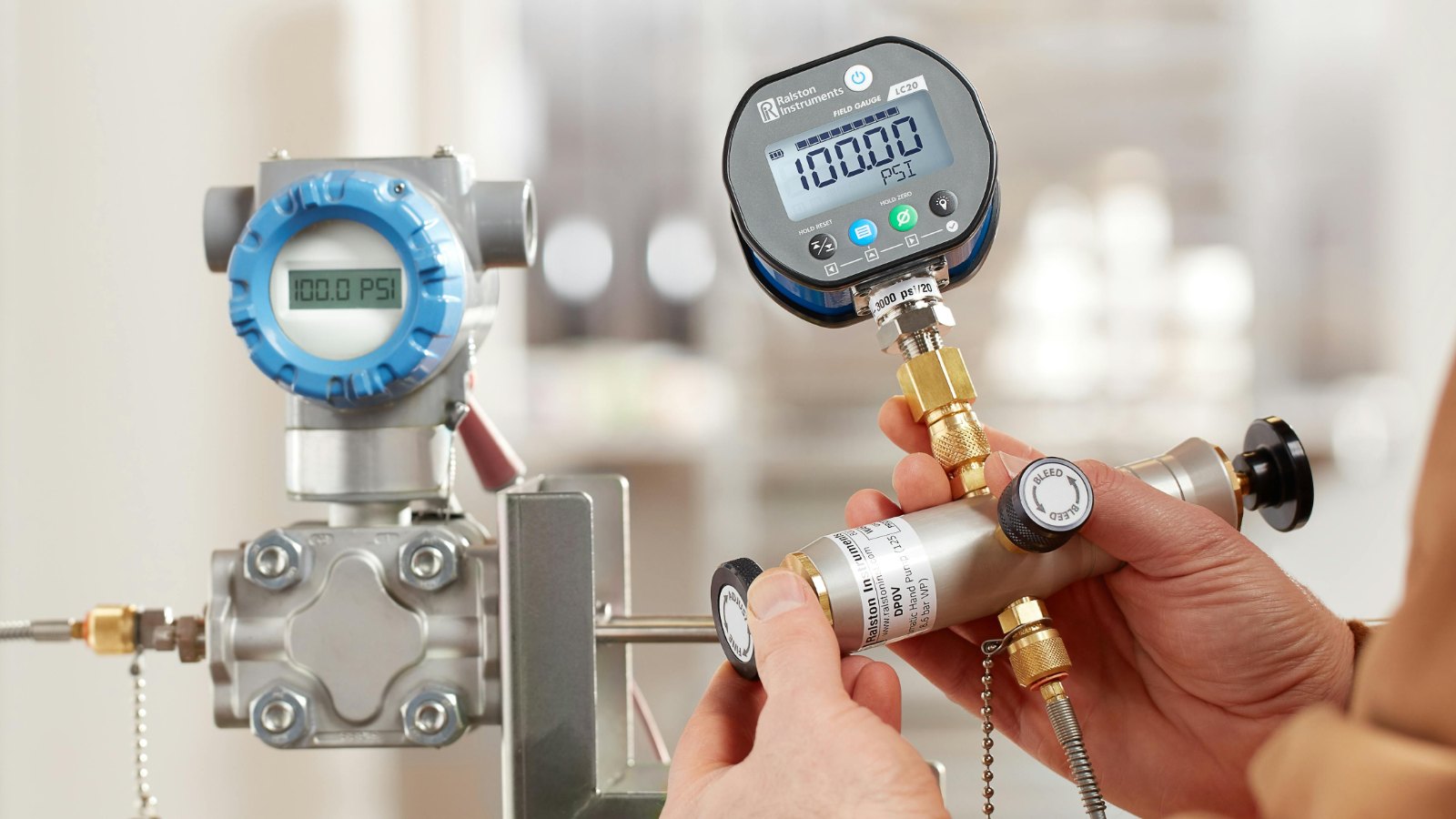

압력 전송기에 디지털 압력게이지를 연결한 현장 모습

선택 가이드

파생 모델과
용도별 선택

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
압력 계기를 현장에서 교정할 때	Field Gauge LC20	압력 센서 1개의 기준 게이지입니다.
고압·저압을 동시에 시험할 때	Dual LC20	압력 센서 2개(A·B)로 가스 배관의 고압·저압을 함께 읽습니다.
온도 기록이 필요한 수압 시험일 때	P/T LC20	압력 센서와 외장 Pt RTD 프로브(TX125)를 함께 사용합니다.
식품·제약·바이오 라인 압력을 읽을 때	LC20 Sanitary	3-A 트라이클램프 1.5 in 다이어프램 실을 갖춥니다.
패널에 장착해 상시 감시할 때	LC30	패널 장착형이며 USB 전원 어댑터로 구동합니다.
작업용 점검이면 충분할 때	LC10	±0.25 % FS 작업용 게이지입니다.

구성·옵션

LC20 구성과
블루투스 옵션

구분	내용
구성	게이지 본체 · ISO 17025:2017 인정 교정 성적서
블루투스 옵션	-B1 모델 · FieldLab Mobile App 연결
모델 코드	범위별 15종 · 예: LC20-VJ2M-00-B1
압력 연결	1/4 in NPT 수나사 · 고압형 9/16-20 (1/4 HP)
교정 키트	Ralston 핸드 펌프 · QTVC · NitroPak과 묶어 사용

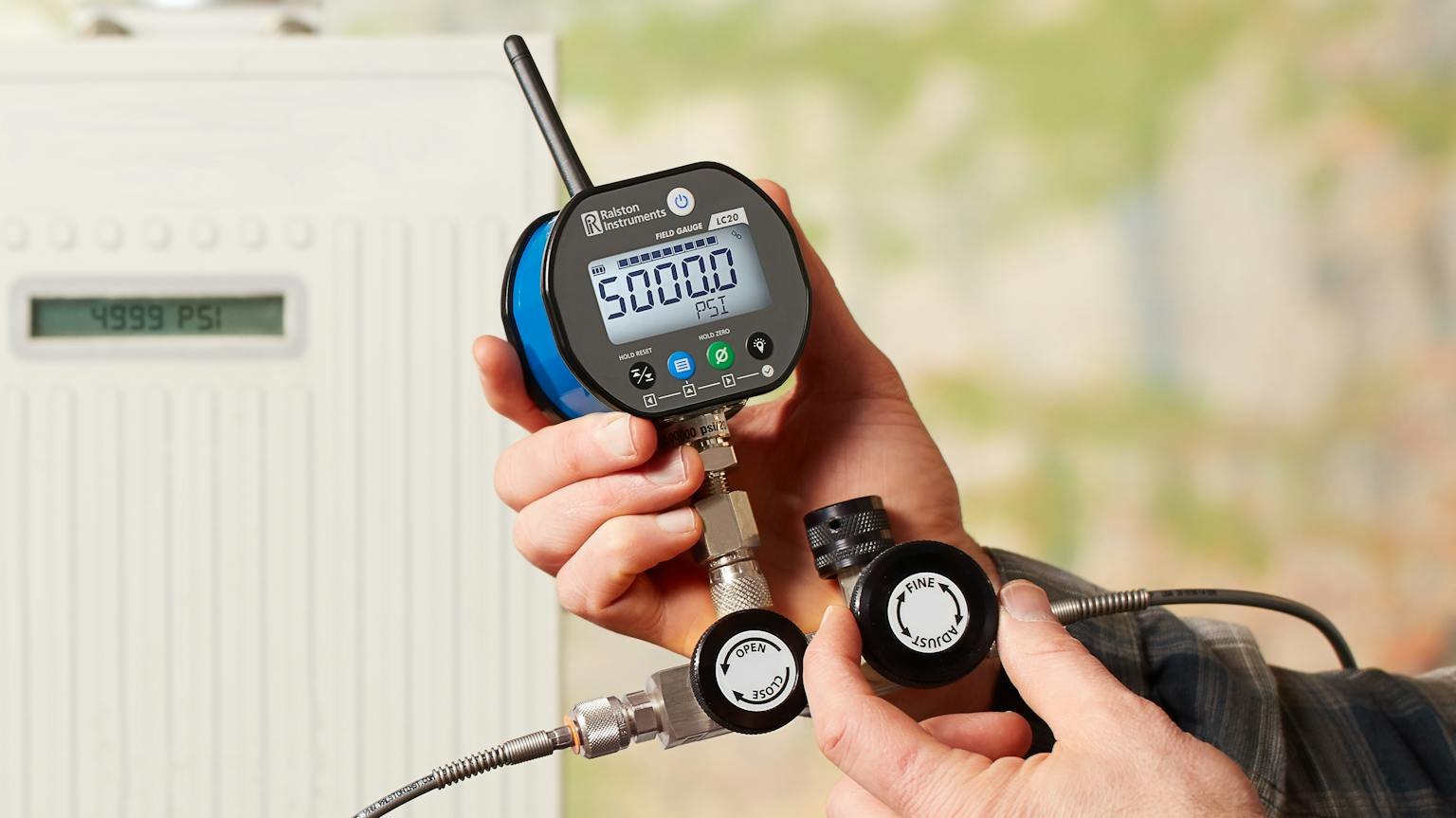

디지털 압력게이지를 배관 피팅에 연결하는 모습

LC20과 함께 보는
압력 게이지

LC20을 교정 기준기로 사용할 수 있습니까?
네, ±0.1 % FS(Grade 4A)여서 현장 교정 기준으로 사용할 수 있습니다. 피교정기 허용오차와 비교해 TUR 4:1을 검토하세요.
LC20 블루투스로 무엇을 할 수 있습니까?
블루투스 5 LE 모델(-B1)은 최대 100 m에서 FieldLab Mobile App으로 값을 보내 실시간 기록합니다. 블루투스가 없는 모델도 있습니다.
LC20은 몇 개까지 기록할 수 있습니까?
블루투스 모델은 게이지에 870개를 저장합니다. USB로 PC에 연결하면 FieldLab Desktop으로 이어서 기록합니다.
LC20을 방폭 구역에서 사용할 수 있습니까?
아니요, 일반 장소용이므로 방폭 구역에는 사용하지 않습니다. 블루투스 원격 판독 기능은 방폭 구역 승인과 무관합니다.
LC20은 Dual 모델과 무엇이 다릅니까?
Dual은 센서가 두 개라 고압과 저압을 함께 읽습니다. LC20은 센서 하나로 한 압력을 읽습니다.
