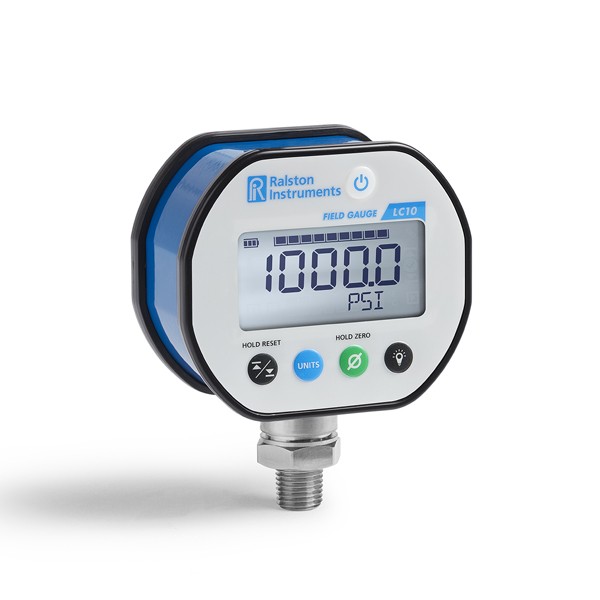

Ralston LC10 디지털 압력게이지

MODEL: LC10
브랜드: RALSTON INSTRUMENTS

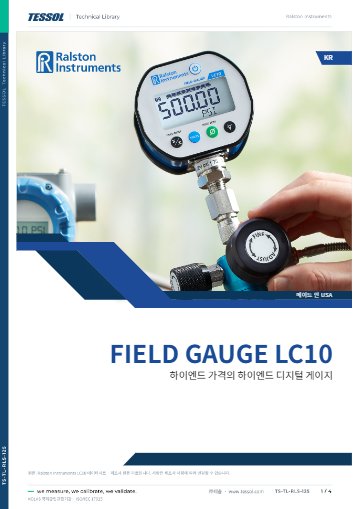

제품 자료: 데이터시트

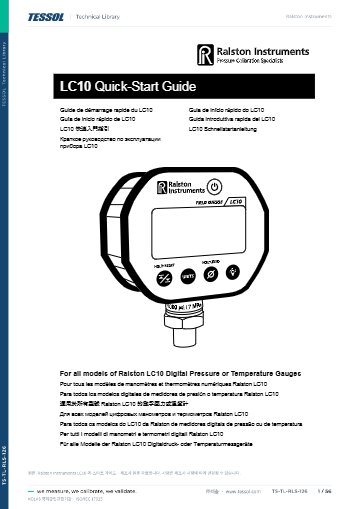

퀵-스타트 가이드

Ralston 종합 카탈로그

Ralston 커넥터 카탈로그

LC20 매뉴얼(한글)

제품문의 구매하기

공정 압력계를 대신하는
현장용 디지털 압력 게이지

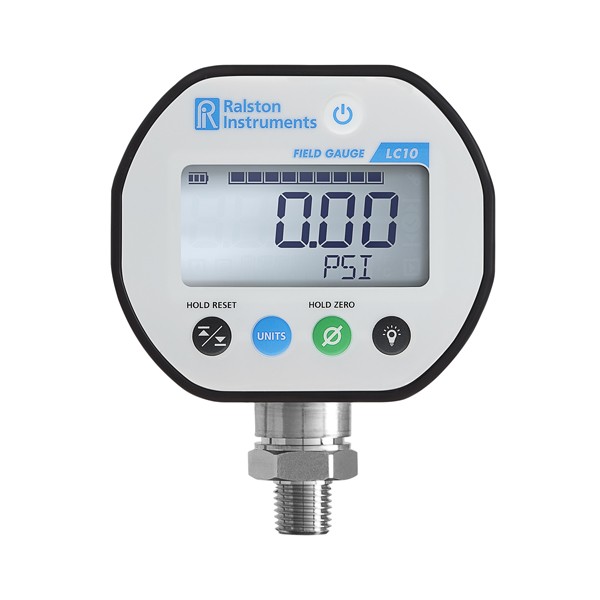

Ralston Field Gauge LC10 디지털 압력 게이지

견적 받기

Ralston 국내 정식 공급 파트너

Ralston Field Gauge LC10은 ±0.25 % FS(ASME B40.100 Grade 3A) 정확도의 디지털 압력 게이지(Digital Pressure Gauge)입니다. 5 psi부터 10,000 psi까지 11개 범위와 진공·복합 범위를 갖춰 공정 압력계를 대신하는 현장 점검용 게이지입니다.

마모되는 기계 부품이 없는 디지털 구조여서, 충격으로 지시가 틀어지는 아날로그 압력계의 약점이 없습니다. AA 알카라인 2개로 1,500시간 동작하고, 대형 백라이트 LCD는 어두운 설비실에서도 잘 보입니다. LC10은 (주)테솔이 국내에 공식 공급합니다.

±0.25 % FS

Grade 3A · ISO Class 0.25

IP67

1 m 수중 30분 방수

15종

선택 가능한 압력 단위

355 g

알루미늄 하우징 포함 무게

특징

충격에 강한
디지털 현장 게이지

핵심 특징	현장에서 달라지는 점
작업용 정확도 ±0.25 %	풀스케일 기준 허용오차가 일반 점검에 충분하고 아날로그 압력계보다 지시 판독 편차가 작습니다.
한 버튼 영점	단일 버튼으로 영점을 설정해 호스 연결 후에도 점검 시작까지 시간이 짧습니다.
최대 · 최소값 표시	High/Low 기능이 압력 변동 중 도달한 최대·최소값을 저장해 순간 피크를 놓치지 않습니다.
15종 압력 단위	사용자 정의 단위까지 추가하면 현장 계기의 눈금 단위로 읽을 수 있습니다.
IP67 방수와 알루미늄 케이스	물세척이 잦은 설비 옆에서도 사용할 수 있고, 화면 보호 장치가 있어 거친 취급에 견딥니다.
USB 연결	USB로 PC에 연결해 FieldLab Desktop에서 값을 실시간으로 보고 기록합니다.

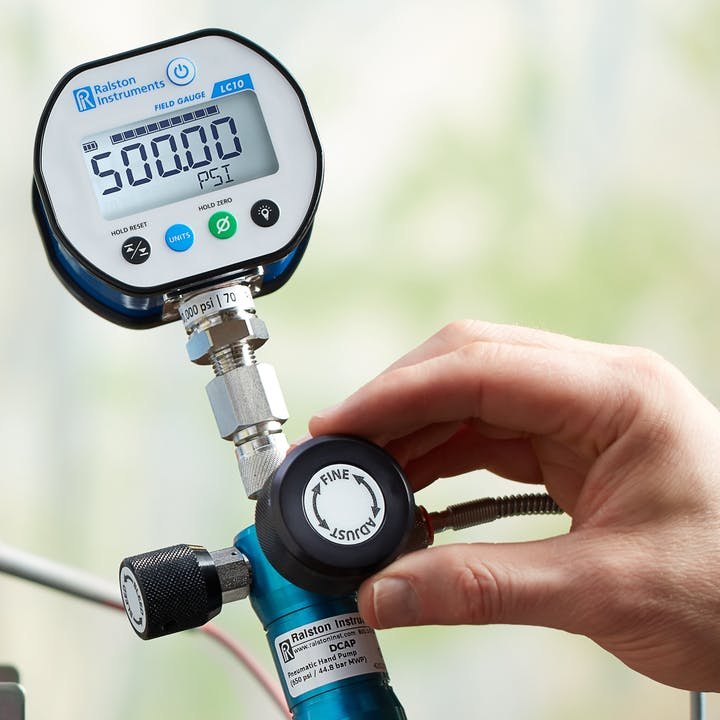

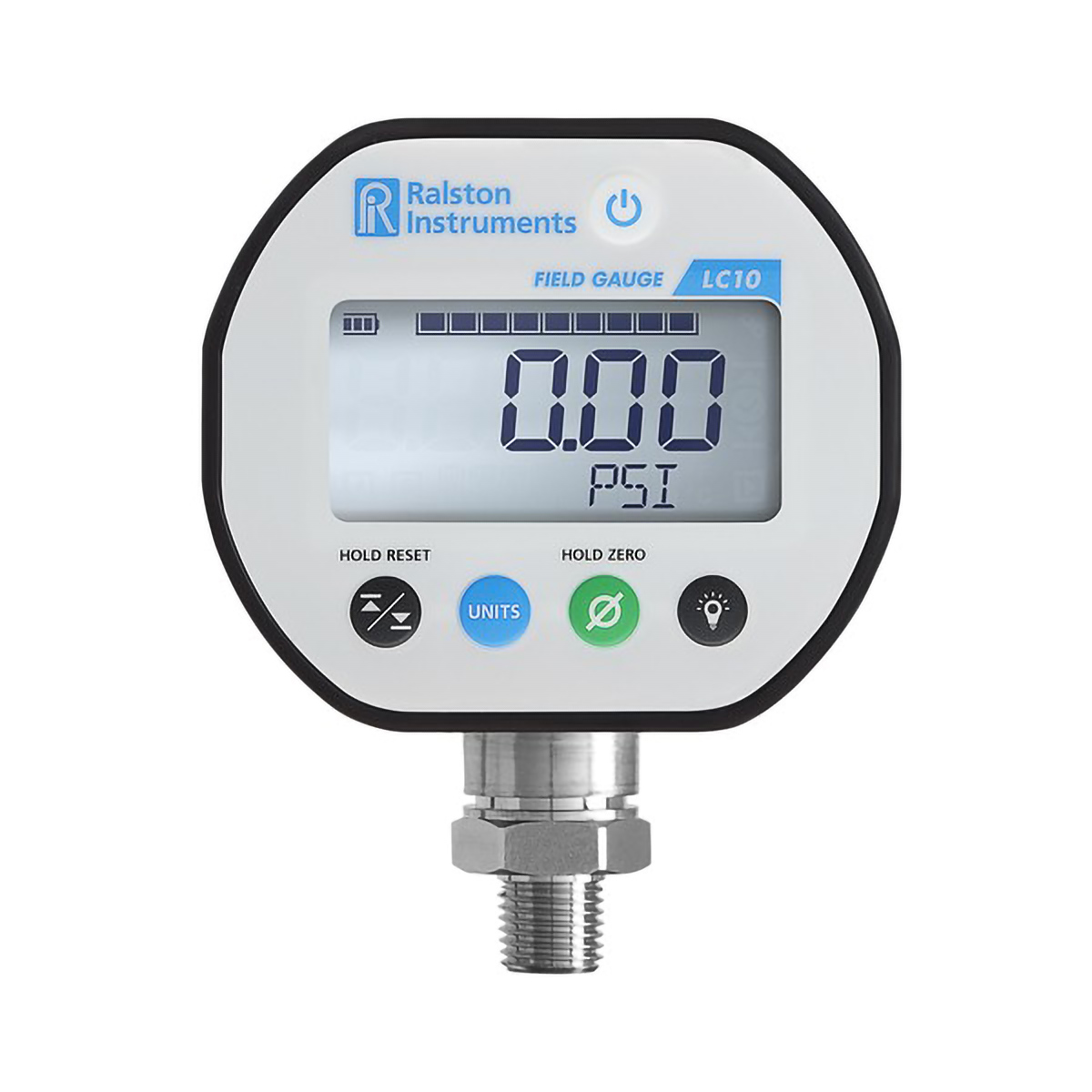

디지털 압력게이지의 표시창과 배관 연결부 확대

정확도 등급

작업용 게이지의
정확도 읽기

LC10의 ±0.25 % FS는 풀스케일 기준이어서 100 psi 범위에서는 ±0.25 psi입니다. 현장 압력계 점검과 수압 누설 시험에는 충분한 등급이지만, 교정 기준으로 사용하려면 피교정기 허용오차와 비교하고 업계에서 널리 쓰는 TUR 4:1을 검토하세요.

더 촘촘한 기준이 필요하면 ±0.1 % FS(Grade 4A)인 LC20을 선택하세요. 두 모델은 하우징과 USB 연동이 같고, 정확도·내장 기록·블루투스·교정 성적서 기본 포함 여부가 다릅니다.

3A와 4A 등급의 구분

Grade 3A는 풀스케일의 ±0.25 %, Grade 4A는 ±0.1 %입니다. 같은 100 psi 범위에서 LC10은 ±0.25 psi, LC20은 ±0.1 psi입니다. TUR 4:1을 기준으로 하면 LC10은 허용오차 1 psi 이상, LC20은 0.4 psi 이상 계기를 점검합니다.

현장 운용

배터리·방수·고도
운용 조건

AA 알카라인 2개(IEC-LR6)로 1,500시간 연속 동작하며 이는 약 62.5일에 해당합니다. 동작 온도는 -20 ~ 50 °C, 해발 3,050 m까지이고 IP67로 1 m 수중에서 30분을 견딥니다.

355 g 알루미늄 하우징

일반 압력 시험과 점검, 수압 누설 시험, 공정 게이지 점검에서 한 손으로 쥐고 사용하기 좋은 무게입니다. 연결은 하단 1/4 in NPT 수나사이며 렌치 면은 7/8 in(23 mm)입니다. 일반 장소용이므로 폭발 위험 구역에는 반입하지 않습니다.

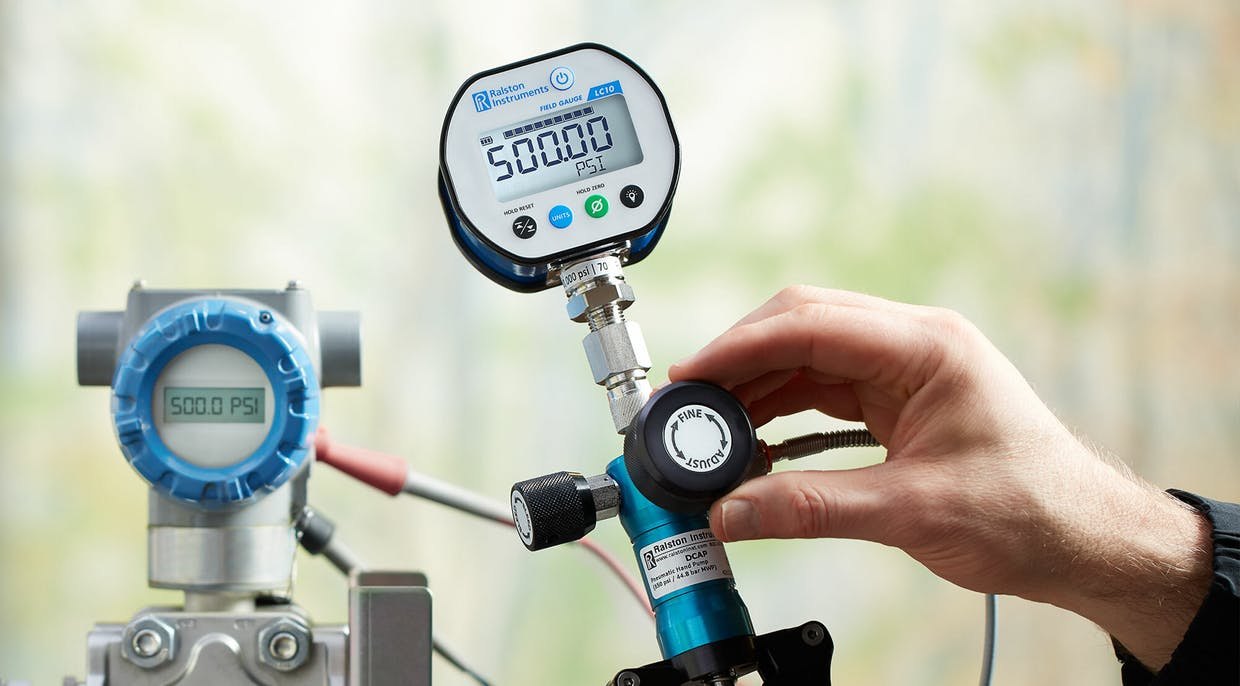

압력 트랜스미터 옆에서 압력게이지로 확인하는 모습

교정 관리

기록과 교정
성적서 관리

USB Micro B로 PC에 연결하면 FieldLab Desktop에서 압력값을 실시간으로 보고 기록합니다. 게이지 자체에는 내장 기록과 블루투스가 없고 교정 성적서도 기본 구성에 포함되지 않으므로, 교정 기록이 필요한 현장은 성적서를 옵션으로 함께 주문하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

사용 방법

LC10 압력게이지
USB 연결과 로깅 순서

LC10은 USB Micro B로 PC에 연결하고 FieldLab Desktop에서 압력값을 보고 기록하는 디지털 압력 게이지입니다.

소프트웨어·도구	하는 일
FieldLab Desktop	Windows PC에서 게이지 인식, 압력 보기와 기록
USB Micro B 케이블	게이지와 PC를 잇는 케이블
Data Sets	저장된 로그를 보고 내보내는 화면

처음 연결하는 순서

순서	할 일
1	Windows PC에 FieldLab Desktop을 설치하고 실행하세요.
2	USB 케이블의 Type-A 쪽을 PC에, Micro-B 쪽을 게이지 뒷면에 꽂습니다.
3	게이지 전원을 켜면 FieldLab Desktop의 Gauges 화면에 게이지가 나타납니다.
4	Data Logging을 선택하고 게이지의 센서를 Add to Test로 추가합니다.
5	Settings에서 로깅 간격, 압력 단위, 세션 시간을 정하고 저장한 뒤 Start Logging을 누릅니다.
6	시험이 끝나면 Stop Logging을 누르고 Data Sets에서 저장된 데이터를 확인하세요.

FieldLab Desktop 1.0~1.44.8 버전은 Add to Test 대신 Add to Log Session처럼 메뉴 이름이 달라, 설치한 버전의 화면에 맞춰 진행하세요.

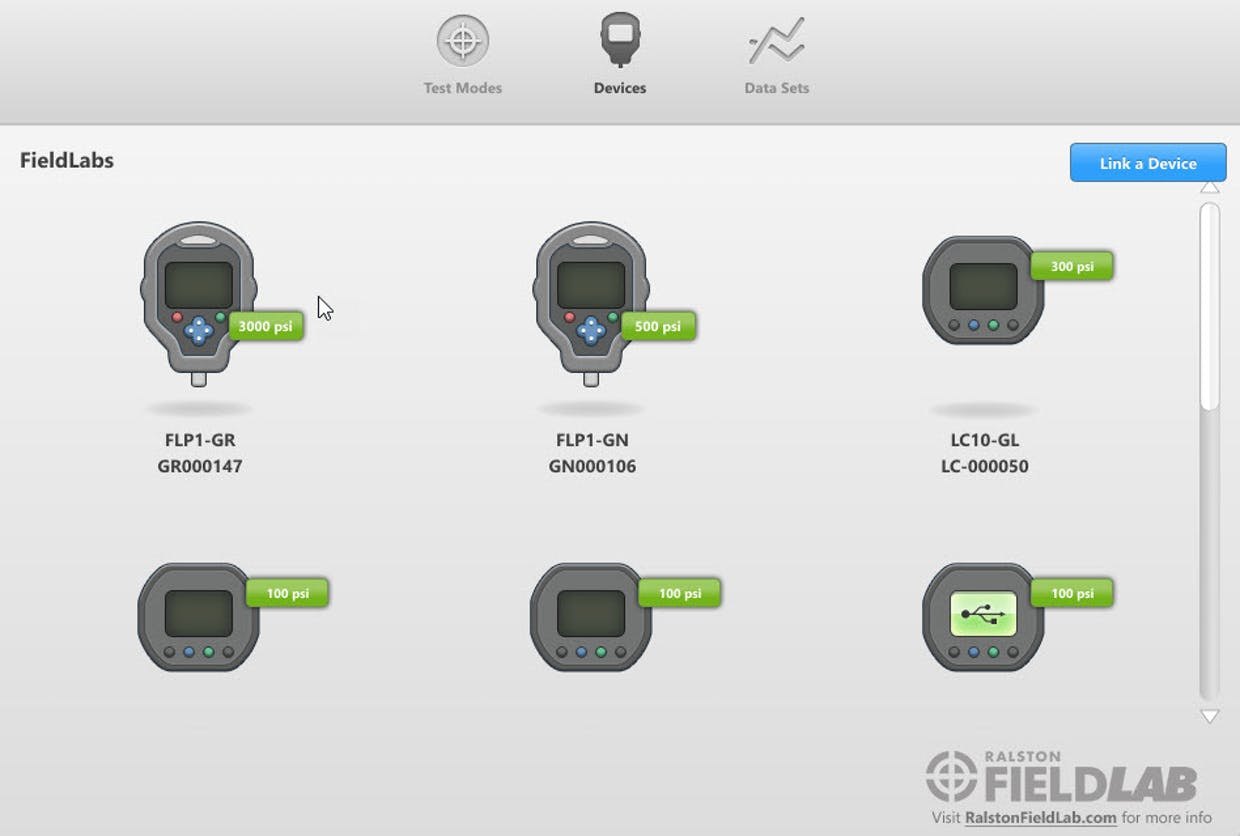

연결된 게이지 목록이 표시된 PC 프로그램 화면

사양

11개 범위와
공통 사양

항목	최대 압력 (psi)	환산
범위 1	5	약 34.5 kPa
범위 2	15	1 bar (100 kPa)
범위 3	30	2 bar (200 kPa)
범위 4	50	3.5 bar (350 kPa)
범위 5	100	7 bar (700 kPa)
범위 6	300	20 bar (2.00 MPa)
범위 7	500	35 bar (3.50 MPa)
범위 8	1,000	70 bar (7.00 MPa)
범위 9	3,000	200 bar (20 MPa)
범위 10	5,000	350 bar (35 MPa)
범위 11	10,000	700 bar (70 MPa)

시리즈 공통 사양

항목	사양
범위	35 kPa ~ 70 MPa (5 ~ 10,000 psi) 11개 범위 · 진공 30 inHg (약 -101.6 kPa) · 복합 ±15 psi (약 ±103 kPa)
정확도	풀스케일의 ±0.25 % (ASME B40.100 Grade 3A / ISO Class 0.25)
측정 형식	게이지압 · 게이지 진공
기능	15종 압력 단위, 최대 · 최소값, 영점
기록	USB로 PC에서 실시간 보기 · 기록 (FieldLab Desktop), 게이지 내장 기록 · 블루투스 없음
배터리	AA 알카라인 2개 (IEC-LR6), 1,500시간
보호 등급	IP67 (1 m, 30분)
동작 조건	-20 ~ 50 °C, 해발 3,050 m까지
디스플레이 · USB	2.4 in (61 mm) 세그먼트 LCD, 백라이트 · USB Micro B
접액부 · 매체	17-4 PH · 316 SS · 공기, 물, 오일, 천연가스, 불활성 기체, 산소(산소 세척 시) 등
크기 · 무게	45 × 87 × 79 ~ 110 mm · 355 g · 렌치 면 7/8 in (23 mm)
교정 성적서	기본 구성에 미포함, 옵션
규격	일반 장소용 C22.2 No. 61010-1, UL / IEC / EN / AS 61010-1, EU EMC / LVD / PED
습도	0 ~ 70 %RH (35 ~ 50 °C), 0 ~ 90 %RH (-10 ~ 35 °C)
본체 재질	ABS · 폴리카보네이트 블렌드, 분체 도장 알루미늄, 스테인리스강
오염도	2등급 (UL / IEC 61010-1)
압력 연결	1/4 in NPT 수나사, 하단 장착
모델 코드	LC10-GA2M · GB2M · GC2M · GD2M · VF2M · VH2M · VJ2M · VL2M · VN2M · GP2M · GR2M · GT2M · GV2M

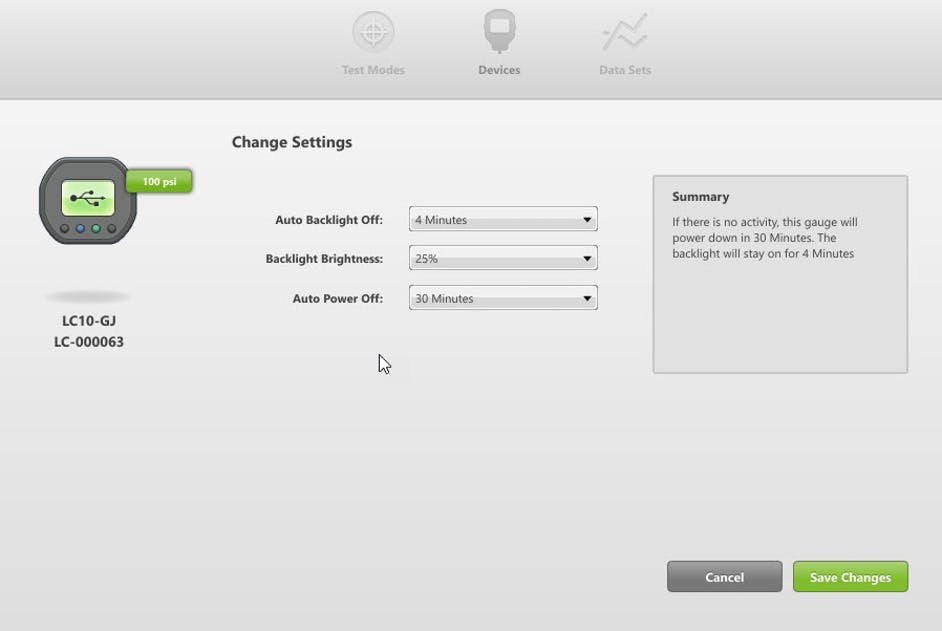

게이지의 백라이트와 전원 설정 프로그램 화면

활용 분야

현장 압력 점검이
필요한 곳

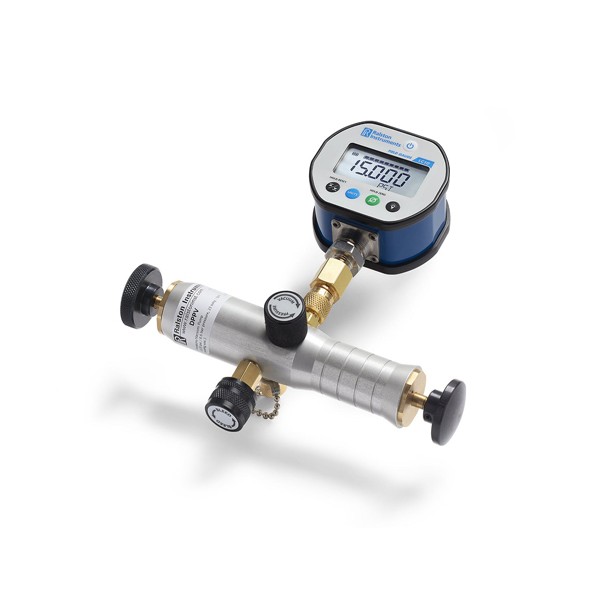

프로세스 게이지 점검 — 공정 압력계의 지시를 현장에서 대조합니다.
수압 누설 시험 — 정수압 시험 중 압력 유지를 디지털 값으로 확인합니다.
압력 모니터링 — USB로 PC에 연결해 압력 추이를 기록합니다.
진공 점검 — 30 inHg까지 게이지 진공을 읽습니다.

선택 가이드

정확도 등급으로
고르는 게이지

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
현장 점검용 작업 게이지가 필요할 때	LC10	±0.25 % FS(Grade 3A)이며 교정 성적서는 옵션입니다.
교정 기준 게이지가 필요할 때	LC20	±0.1 % FS(Grade 4A)이며 ISO 17025 교정 성적서가 포함됩니다.
위생 배관 압력을 읽을 때	LC20 위생형	트라이클램프 다이어프램 실을 갖춘 파생 모델입니다.
안전밸브 시험을 기록할 때	FieldLab	초당 200회 PSV 모드와 200만 점 기록을 갖춥니다.

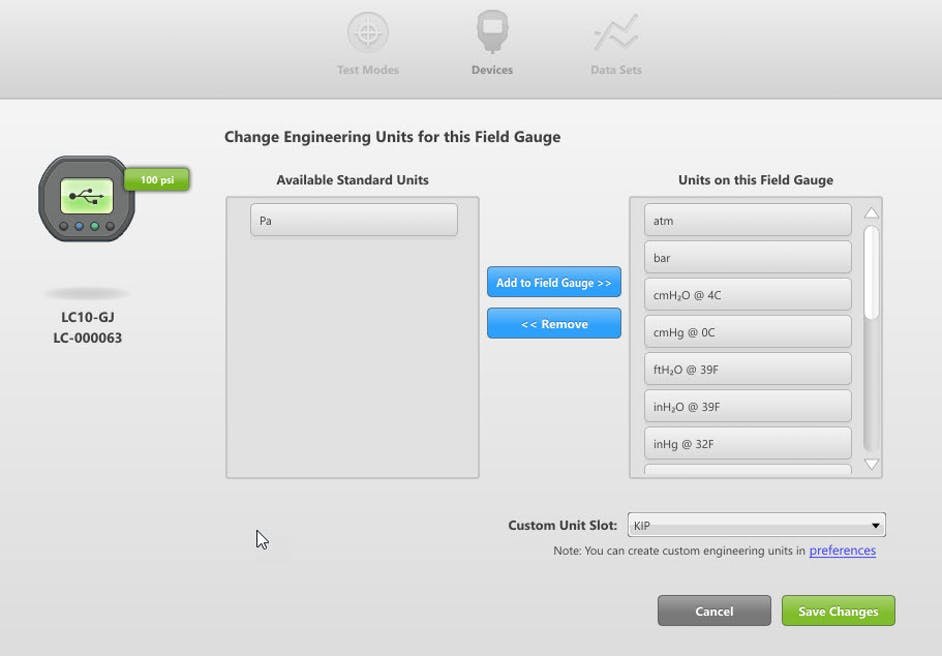

게이지의 압력 단위를 변경하는 프로그램 화면

구성·옵션

LC10 구성과
옵션

구분	내용
모델 코드	LC10-GA2M · GB2M · GC2M · GD2M · VF2M · VH2M · VJ2M · VL2M · VN2M · GP2M · GR2M · GT2M · GV2M
배터리	AA 알카라인 2개 (IEC-LR6)
소프트웨어	FieldLab Desktop 포함, USB 연결
교정 성적서	기본 구성에 없고 옵션

LC10과 함께 보는
압력 게이지

LC10과 LC20은 무엇이 다릅니까?
정확도 등급이 다릅니다. LC10은 ±0.25 % FS(Grade 3A), LC20은 ±0.1 % FS(Grade 4A)입니다. LC10에는 게이지 내장 기록과 블루투스가 없고 교정 성적서가 옵션입니다.
LC10의 가장 높은 범위는 얼마입니까?
표준 11개 범위는 70 MPa(10,000 psi)까지입니다. 그 위의 고압 범위는 주문 전에 별도로 검토하세요.
LC10으로 측정값을 기록할 수 있습니까?
네, USB로 PC에 연결해 FieldLab Desktop으로 기록합니다. 게이지 자체에는 기록 기능이 없습니다.
LC10을 방폭 구역에서 사용할 수 있습니까?
아니요, 일반 장소용이므로 방폭 구역에는 사용하지 않습니다. 방폭 구역 점검에는 Ex ia 구성의 FieldLab을 검토하세요.
