압력계 범위 선정: 사용 압력은 눈금의 25~75 %

압력계 범위는 평소 압력이 아니라 최대 압력으로 계산하고, 평소 사용 압력이 눈금의 가운데쯤인 25~75 % 사이에 오도록 고릅니다. 범위가 너무 크면 지침이 바닥에서 거의 움직이지 않고, 너무 작으면 부르동관이 피로해져 영점이 밀릴 수 있습니다. 근거는 WIKA와 Ashcroft가 공개한 부하 한계와 선정 지침이며, 맥동·과압·온도·접액 재질에 따라 계산 결과가 달라집니다.

흰색과 회색의 원형 아날로그 압력 게이지

3/4

정압에서 사용할 수 있는 눈금 상한(WIKA)

2/3

변동압에서 사용할 수 있는 상한(WIKA)

25~75 %

권장 사용 구간(Ashcroft 안내)

0.4 %/10 K

온도 영향(WIKA 230.15)

압력계 권장 사용 구간: 눈금의 25~75 %

평소 사용 압력이 눈금의 25~75 % 사이, 되도록 절반 근처에 오게 고르는 것이 제조사들이 권하는 기준입니다. Ashcroft는 선정 안내 자료에서 범위를 사용 압력의 약 두 배로 고르라고 권합니다.

이유는 압력계의 구조에 있습니다. 기계식 압력계는 압력을 받으면 펴지는 휘어진 금속관, 즉 부르동관의 변형으로 지침을 움직입니다. 눈금 끝까지 계속 사용하면 이 소자가 피로해지고, 바닥 근처에서는 지시값의 상대 오차가 커집니다.

가운데를 권하는 것은 그 때문입니다.

Fluke 700G 정밀 디지털 압력 테스트 게이지
Fluke 700G 정밀 디지털 압력 테스트 게이지

현장 압력계가 권장 구간에서 제대로 가리키는지 대조할 때는 Fluke 700G 정밀 디지털 압력게이지를 기준으로 씁니다. 700G·700GA·700RG 23개 모델이 10 inH2O부터 10,000 psi까지 나뉘어 있어 압력계 범위에 맞춰 고릅니다.

부하 조건사용 상한(WIKA 사양)6 bar일 때 필요한 최소 범위
정압최대 눈금의 3/48 bar
변동압최대 눈금의 2/39 bar
짧은 시간최대 눈금까지6 bar

위 표의 부하 한계도 같은 방향입니다. 표준 조항이 아니라 제품 사양이지만, WIKA 부르동관 압력계 사양에는 정압에서 최대 눈금의 3/4, 변동압에서 2/3, 짧은 시간에는 최대 눈금까지 사용할 수 있다고 적혀 있습니다. 두 기준을 겹쳐 보면 평소 압력은 가운데쯤에 오고, 가장 높은 압력도 3/4 안쪽에 들어오는 범위가 알맞습니다.

빨간색과 흰색 배관이 가득한 공장 설비

범위 계산은 최대 압력에서 시작

범위 계산의 출발점은 평소 압력이 아니라 펌프가 기동하거나 밸브가 닫힐 때 나오는 최대 압력입니다. 평소 6 bar로 운전하는 배관을 예로 들면, 정압 기준 최소 범위는 6 ÷ 3/4 = 8 bar, 변동압 기준은 6 ÷ 2/3 = 9 bar입니다.

그래서 10 bar 범위를 고르면 평소 지침이 눈금의 60 %에 오고, 두 한계 안에도 들어옵니다. 다만 기동 때 9 bar 가까이 오르는 배관이라면 10 bar 범위에서도 변동압 상한을 넘으니, 한 단계 큰 범위를 검토해야 합니다.

Additel ADT680A 디지털 압력 게이지
Additel ADT680A 디지털 압력 게이지

기계식 대신 디지털 압력계를 쓰면 지침 떨림 없이 숫자로 읽습니다. Additel ADT680A 디지털 압력 게이지는 0.1 %·0.2 % FS 정확도와 IP67 스테인리스 외장을 갖춘 현장 점검용 모델입니다.

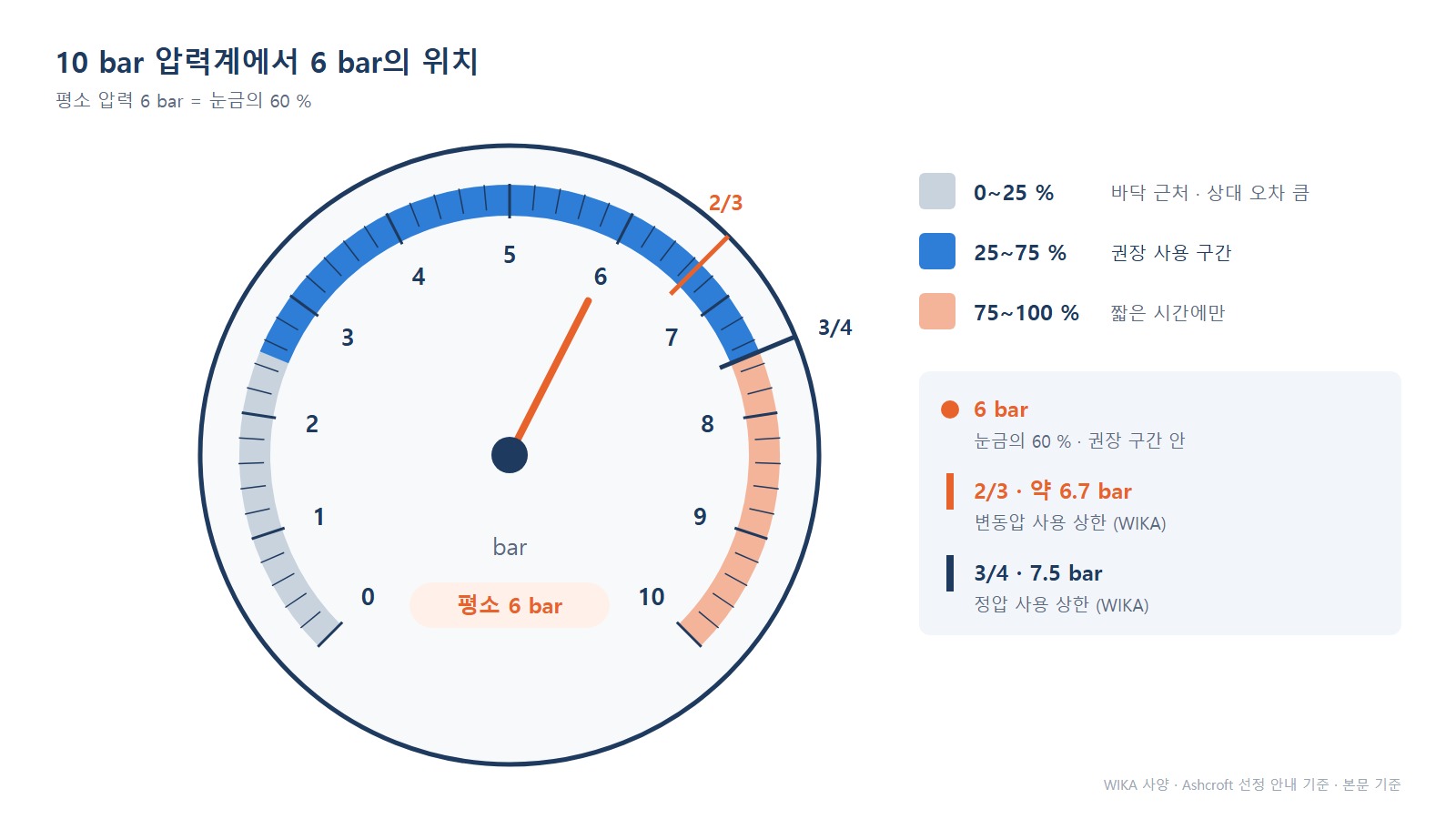

압력계 눈금 사용 구간 - 10 bar 범위의 6 bar가 25~75 % 안, 3/4 한계 아래
10 bar 범위에서 6 bar는 권장 구간 안에, 두 부하 한계보다 아래에 놓입니다

맥동과 진동이 있는 곳의 범위 여유

펌프 토출처럼 압력이 빠르게 오르내리는 곳은 최대 사용 압력을 눈금의 절반 이하로 낮춰 잡습니다. Ashcroft 선정 안내 자료도 맥동이 있으면 최대 사용 압력이 최대 눈금의 50 %를 넘지 않게 하라고 권합니다.

맥동은 지침을 떨게 해 읽기 어렵게 만들 뿐 아니라 무브먼트 기어를 마모시킵니다. 고주파 맥동은 눈에 잘 띄지 않아서 영점이 위로 밀리는 현상으로만 드러나기도 합니다. 그래서 범위와 함께 아래 부품도 따져 봅니다.

MadgeTech PR1000 압력·온도 데이터로거(과도 모드)
MadgeTech PR1000 압력·온도 데이터로거(과도 모드)

맥동이 실제로 얼마나 큰지는 기록으로 확인합니다. MadgeTech(메지텍) PR1000 압력·온도 데이터로거는 30~5000 PSI 10종 범위와 128 Hz 과도 모드로 빠른 압력 변동을 남깁니다.

  • 진동을 피할 수 없는 위치: WIKA 사용설명서는 액체를 채운 압력계를 사용하라고 안내합니다
  • 맥동이 있는 배관: 스너버나 댐퍼, 스로틀 플러그 같은 감쇠 부품을 압력계 앞에 설치합니다
  • 주의: 구멍이 좁은 감쇠 부품은 점도가 높거나 이물질이 많은 유체에서 막힐 수 있으므로 유체 성상을 먼저 확인합니다

과압이 생길 수 있는 곳의 보호 장치

순간 압력이 범위를 넘을 수 있는 계통이라면, 범위를 키우기보다 압력 제한 밸브 같은 보호 장치를 설치하는 편이 판독 정밀도를 지키는 길입니다.

Ashcroft 자료는 압력계가 범위에 따라 범위의 130~150 %까지 견딘다고 설명하고, 그 이상이 걸릴 수 있으면 더 큰 범위를 고르거나 압력 제한 밸브를 설치하라고 안내합니다. 압력 제한 밸브는 설정 압력에서 압력계 쪽 통로를 닫아 주므로, 평소에는 작은 범위로 정밀하게 읽으면서 이상 압력만 막을 수 있습니다.

과압을 한 번 겪은 압력계는 겉으로 멀쩡해도 영점이 틀어졌을 수 있으니, 기준기와 비교해 본 뒤 계속 사용할지 정하세요.

MadgeTech PR2000 LCD 압력 데이터로거
MadgeTech PR2000 LCD 압력 데이터로거

순간 과압이 생기는지 먼저 확인하려면 MadgeTech PR2000 LCD 압력 데이터로거를 배관에 며칠 달아 둡니다. 30·100·300·500 PSI와 1000·5000 PSIA 범위가 있고 262,143개를 기록합니다.

한 줄로 나란히 늘어선 산업용 배관
과압이 걸릴 수 있다면 보호 장치부터 검토합니다

주위 온도와 유체 온도가 더하는 오차

WIKA 230.15 사양을 보면, 기준 온도 20 °C에서 10 K 벗어날 때마다 최대 눈금의 ±0.4 %까지 오차가 더해질 수 있습니다.

항목WIKA 230.15 사양
기준 온도20 °C
온도 영향10 K마다 최대 눈금의 ±0.4 %
허용 주위 온도−40~+60 °C
유체 온도최대 +100 °C

예를 들어 10 bar 범위 압력계를 주위 온도 40 °C인 기계실에 설치한다면 기준보다 20 K 높으므로 ±0.8 %, 즉 ±0.08 bar가 등급 오차 위에 더해진다고 어림합니다. 허용 주위 온도와 유체 온도의 한계는 위 표에 적힌 대로입니다.

MadgeTech PRTemp140 고온 온도·압력 데이터로거
MadgeTech PRTemp140 고온 온도·압력 데이터로거

고온 계통에서 압력과 온도를 같은 시간축으로 보려면 MadgeTech PRTemp140 고온 온도·압력 데이터로거가 맞습니다. RTD와 스트레인 게이지를 지름 24.6 mm 스테인리스 본체 하나에 넣었습니다.

증기 배관처럼 유체가 이 한계보다 뜨겁다면 사이펀을 앞에 설치하는 것이 일반적입니다. 사이펀은 응축수를 고이게 해서 뜨거운 증기가 압력계에 직접 닿지 않게 하는 굽은 관입니다. 액체 충전 압력계는 충전액마다 사용 온도 범위가 다르니, 저온 옥외나 고온 설비라면 충전액 사양도 함께 확인하세요.

부식성 유체에 맞는 접액 재질

유체에 닿는 부르동관과 연결부는 동합금, 스테인리스강 등으로 나뉩니다. 같은 모델 계열 안에서도 접액부가 동합금인 것과 스테인리스강인 것이 따로 있어서, 물·공기에는 동합금으로 충분해도 암모니아나 해수, 약품 계통에는 맞지 않을 수 있습니다.

부식성 유체라면 다이어프램 실로 압력계를 유체와 떼어 놓는 방법도 있습니다. 다이어프램 실은 얇은 막으로 유체를 막고 그 뒤의 충전액으로 압력을 전달하는 장치라, 막 재질도 유체에 맞춰 골라야 합니다. Ashcroft FAQ는 브롬·염소·불소 가스가 조건에 따라 테플론 막을 투과할 수 있다며, 이런 가스에는 다른 막 재질을 권합니다.

Ralston LC20 Sanitary 디지털 위생 압력게이지
Ralston LC20 Sanitary 디지털 위생 압력게이지

식품·제약 배관처럼 다이어프램 실이 필요한 곳에는 Ralston LC20 Sanitary 디지털 위생 압력게이지가 있습니다. 3-A 인증 1.5 in 트라이클램프 다이어프램 실을 달고 ±0.1 % FS로 읽습니다.

배관과 탱크가 빼곡히 들어선 공장 내부
약품 계통은 접액 재질부터 확인하세요

압력계 선정 순서

최대 압력과 부하 조건으로 범위를 정한 다음, 맥동·과압·온도·재질 순으로 부품을 추가해 가면 빠뜨리는 항목이 줄어듭니다.

  1. 평소 압력과 기동·차단 때의 최대 압력을 확인합니다.
  2. 정압은 3/4, 변동압은 2/3 기준으로 최소 범위를 계산합니다.
  3. 평소 압력이 눈금의 25~75 %에 오는 범위를 고릅니다.
  4. 맥동이 있으면 최대 압력이 50 % 이하가 되게 하고 감쇠 부품을 검토합니다.
  5. 과압 가능성이 있으면 압력 제한 밸브를 검토합니다.
  6. 주위·유체 온도와 접액 재질, 사이펀·다이어프램 실 필요 여부를 정합니다.
Fluke 718 핸드 펌프 내장 압력 교정기
Fluke 718 핸드 펌프 내장 압력 교정기

선정한 압력계를 설치 전후로 점검할 때는 Fluke 718 압력 교정기를 씁니다. 핸드 펌프와 내장 센서를 갖췄고 1G·30G·100G·300G 범위에서 0.025 % FS 정확도로 압력을 만듭니다.

관련 제품

Fluke Calibration 2700G 기준 압력게이지
Fluke Calibration 2700G 기준 압력게이지

교정실에서 압력계를 비교 교정할 기준으로는 Fluke Calibration 2700G 기준 압력게이지를 씁니다. −100 kPa~70 MPa를 9개 범위로 나누고 1년 안정도를 포함해 ±0.02 % FS(k=2)입니다.
