FLUKE 700G 정밀 압력게이지

MODEL: FLUKE-700G 시리즈
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

현장 압력계 지시값을
대조하는 정밀 기준 게이지

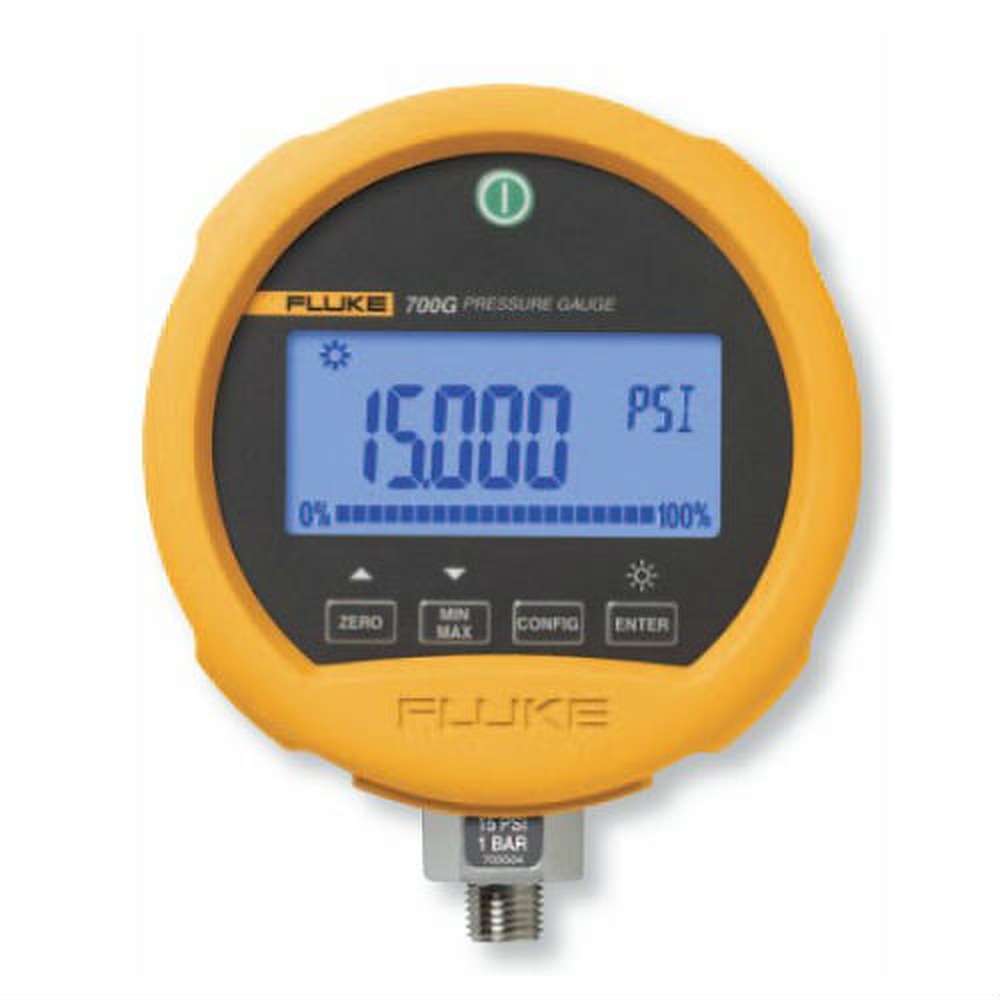

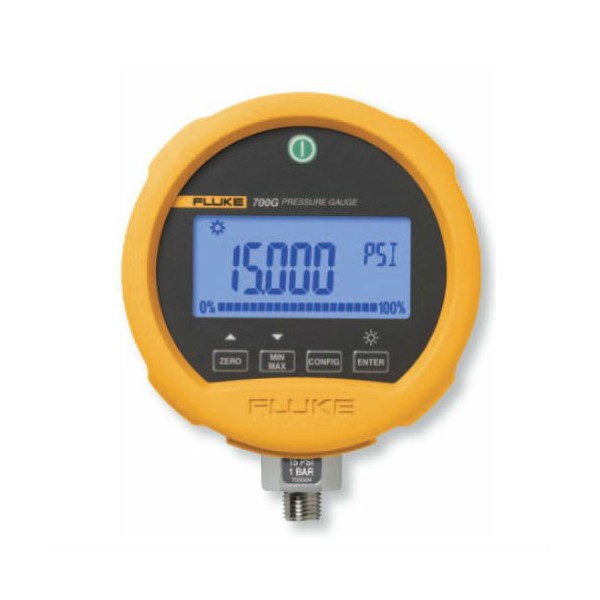

Fluke 700G 정밀 압력 테스트 게이지

견적 받기

Fluke 국내 공식 대리점

Fluke 700G는 10 inH2O부터 10,000 psi(690 bar)까지 23개 범위로 구성된 측정 전용 정밀 디지털 압력 테스트 게이지(기준 게이지)입니다. 양압 ±0.05 % FS 정확도를 기본으로 현장 압력계와 압력 스위치의 지시값을 대조합니다.

계열은 게이지형 700G, 절대압 700GA, 기준급 700RG로 나뉩니다. 측정값을 최대 8,493개까지 내부에 저장하므로 점검 결과를 현장에서 바로 남길 수 있습니다. 압력을 직접 만들지 않는 측정 전용 구조라 펌프 키트와 함께 사용하며, 이 게이지는 (주)테솔이 국내에 공식 공급합니다.

±0.05 % FS

700G 양압 정확도

690 bar

700G31 범위 상한(10,000 psi)

8,493개

압력 측정값 저장

1,500시간

AA 3개, 백라이트 끔

특징

측정 전용으로 설계한
700G 기준 게이지

핵심 특징	현장에서 달라지는 점
양압 ±0.05 % FS 정확도	양압을 전체 스케일 기준 ±0.05 % 정확도로 읽으므로 현장 압력계를 대조할 때 기준값의 불확실성이 낮게 유지됩니다.
700RG 기준급 합산 정확도	읽음값의 ±0.04 %에 범위의 0.01 %를 더하는 방식이라 범위 중간 이하에서도 읽음값에 비례한 정확도를 얻습니다.
절대압 700GA 4종	0 ~ 15 · 30 · 100 · 300 psia 범위로 대기압 기준 압력을 별도 환산 없이 읽습니다.
측정값 8,493개 저장	700G/TRACK 소프트웨어와 통신 케이블로 PC에 옮겨 점검 기록과 보고서 자료로 정리합니다.
IP67 밀폐 하우징과 보호 홀스터	현장에서 떨어뜨리거나 물기가 튀어도 본체를 보호하므로 이동 점검에 적합합니다.
Zone 2 · Division 2 방폭 표시	Zone 2 · Division 2 구역의 계기도 장비를 바꾸지 않고 같은 게이지로 점검할 수 있습니다.

가압 구성

측정 전용 게이지와
펌프 키트 조합

700G는 압력을 발생시키지 않으므로 가압은 펌프 키트로 합니다. 700PTPK 공압 키트는 600 psi(40 bar)까지, 700HTPK 유압 키트는 10,000 psi(690 bar)까지 가압합니다. 점검 대상 계기의 최대 압력을 먼저 정하고 그 값에 맞춰 키트와 게이지 범위를 함께 고르세요.

공압 키트와 유압 키트 선택

700PTPK에는 PTP-1 수동 펌프와 호스, 어댑터, 하드케이스가 들어 있고 700HTPK에는 HTP-2 수동 펌프와 700HTH-1 호스 키트가 들어 있습니다. 두 키트 모두 게이지는 들어 있지 않으므로 700G를 따로 선택하세요.

모델 선택

700G·700GA·700RG
정확도 기준의 차이

정확도 표기 기준이 계열마다 달라 퍼센트 수치만으로 서로 비교하지 마세요. 700G는 전체 스케일, 700GA는 범위, 700RG는 읽음값에 범위 일부를 더한 합산형 기준입니다. 점검 대상 계기보다 충분히 높은 정확도가 필요하면 700RG를, 대기압 기준 압력이면 700GA를 검토하세요.

온도 보상 조건의 차이

700RG는 0 ~ 50 °C에서 정격 정확도를 유지하고 -10 ~ 0 °C와 50 ~ 55 °C에서는 0.005 % FS/°C가 추가됩니다. 700G는 15 ~ 35 °C에서 정격 정확도이며 -10 ~ 15 °C와 35 ~ 55 °C에서 0.003 % FS/°C가 추가됩니다.

방폭·매체

Zone 2 방폭 표시와
사용 매체

방폭 표시는 ATEX II 3 G Ex ic IIB T6 Gc와 북미 Class 1 Div 2 Groups A-D이며 Zone 2 · Division 2 구역에서 사용합니다. 매체는 범위에 따라 달라, 30 psi 이하는 깨끗하고 건조한 비부식성 기체를, 100 ~ 1,000 psi는 316 SS와 맞는 액체와 기체를 사용하세요.

사용 방법

Fluke 700G
압력 기록과 700G/TRACK 전송

Fluke 700G는 전원을 켜고 압력 계기에 연결하면 바로 측정하며, 측정값을 최대 8,493개까지 저장합니다. 저장한 값은 700G/TRACK 소프트웨어와 통신 케이블로 PC에 옮겨 분석하고 보고서로 정리합니다.

소프트웨어·도구	하는 일
700G/TRACK	저장한 측정값 업로드·분석·보고, PC 실시간 로깅, 로깅 구성 전송
통신 케이블	700G와 PC 연결(700G/TRACK에 포함)
700PTPK · 700HTPK	공압 600 psi(40 bar), 유압 10,000 psi(690 bar)까지 가압

처음 연결하는 순서

순서	할 일
1	점검할 계기의 최대 압력에 맞춰 700G 범위와 펌프 키트(700PTPK 또는 700HTPK)를 준비하세요.
2	700G를 펌프 키트와 피시험 계기에 연결하고 전원을 켜면 바로 압력이 표시됩니다.
3	펌프로 가압하며 측정값을 저장합니다. 본체에는 최대 8,493개가 남습니다.
4	PC에 700G/TRACK을 설치하고 통신 케이블로 700G를 연결해 저장값을 올리거나 실시간 로깅을 진행하세요.

700G는 압력을 만들지 않으므로 가압 장치를 따로 준비해야 합니다. 로깅 구성을 PC에서 만들어 700G로 보낼 수도 있습니다.

사양

23개 모델 범위와
공통 사양

항목	범위	분해능	파열 압력	정확도
700G01	-10 ~ +10 inH2O (약 ±2.5 kPa)	0.001 inH2O · 0.001 mbar	3 psi · 210 mbar	양압·진공 범위의 ±0.1 %
700G02	-1 ~ +1 psi · -70 ~ 70 mbar	0.0001 psi · 0.001 mbar	5 psi · 350 mbar	양압 범위의 ±0.1 %, 진공 ±0.1 % FS
700G04	-14 ~ 15 psi · -0.97 ~ 1 bar	0.001 psi · 0.0001 bar	60 psi · 4 bar	양압 ±0.05 % FS, 진공 ±0.1 % FS
700G05	-14 ~ 30 psi · -0.97 ~ 2 bar	0.001 psi · 0.0001 bar	120 psi · 8 bar	양압 ±0.05 % FS, 진공 ±0.1 % FS
700G06	-12 ~ 100 psi · -0.83 ~ 6.9 bar	0.01 psi · 0.0001 bar	400 psi · 26 bar	양압 ±0.05 % FS, 진공 ±0.1 % FS
700G27	-12 ~ 300 psi · -0.83 ~ 20 bar	0.01 psi · 0.001 bar	1,200 psi · 80 bar	양압 ±0.05 % FS, 진공 ±0.1 % FS
700G07	-12 ~ 500 psi · -0.83 ~ 34 bar	0.01 psi · 0.001 bar	2,000 psi · 138 bar	양압 ±0.05 % FS, 진공 ±0.1 % FS
700G08	-14 ~ 1,000 psi · -0.97 ~ 69 bar	0.1 psi · 0.001 bar	4,000 psi · 266 bar	양압 ±0.05 % FS, 진공 ±0.1 % FS
700G10	-14 ~ 2,000 psi · -0.97 ~ 140 bar	0.1 psi · 0.01 bar	8,000 psi · 550 bar	양압 ±0.05 % FS, 진공 ±0.1 % FS
700G29	-14 ~ 3,000 psi · -0.97 ~ 200 bar	0.1 psi · 0.01 bar	10,000 psi · 690 bar	양압 ±0.05 % FS, 진공 ±0.1 % FS
700G30	-14 ~ 5,000 psi · -0.97 ~ 340 bar	0.1 psi · 0.01 bar	10,000 psi · 690 bar	양압 ±0.05 % FS, 진공 ±0.1 % FS
700G31	-14 ~ 10,000 psi · -0.97 ~ 690 bar	1 psi · 0.01 bar	20,000 psi · 1,035 bar	양압 ±0.05 % FS, 진공 ±0.1 % FS
700GA4	0 ~ 15 psia · 0 ~ 1 bar 절대	0.001 psi · 0.0001 bar	60 psi · 4 bar	범위의 ±0.05 %
700GA5	0 ~ 30 psia · 0 ~ 2 bar 절대	0.001 psi · 0.0001 bar	120 psi · 8 bar	범위의 ±0.05 %
700GA6	0 ~ 100 psia · 0 ~ 6.9 bar 절대	0.01 psi · 0.0001 bar	400 psi · 27 bar	범위의 ±0.05 %
700GA27	0 ~ 300 psia · 0 ~ 20 bar 절대	0.01 psi · 0.001 bar	1,200 psi · 80 bar	범위의 ±0.05 %
700RG05	-14 ~ +30 psi · -0.97 ~ +2 bar	0.001 psi · 0.0001 bar	90 psi · 6 bar	양압 읽음값의 ±0.04 % + 범위의 0.01 %, 진공 범위의 ±0.05 %
700RG06	-12 ~ 100 psi · -0.83 ~ 6.9 bar	0.01 psi · 0.0001 bar	400 psi · 27 bar	양압 읽음값의 ±0.04 % + 범위의 0.01 %, 진공 범위의 ±0.1 %
700RG07	-12 ~ 500 psi · -0.83 ~ 34 bar	0.01 psi · 0.001 bar	2,000 psi · 138 bar	양압 읽음값의 ±0.04 % + 범위의 0.01 %, 진공 범위의 ±0.1 %
700RG08	-14 ~ 1,000 psi · -0.97 ~ 69 bar	0.1 psi · 0.001 bar	4,000 psi · 275 bar	양압 읽음값의 ±0.04 % + 범위의 0.01 %, 진공 범위의 ±0.1 %
700RG29	-14 ~ 3,000 psi · -0.97 ~ 200 bar	0.1 psi · 0.01 bar	10,000 psi · 690 bar	양압 읽음값의 ±0.04 % + 범위의 0.01 %, 진공 범위의 ±0.1 %
700RG30	-14 ~ 5,000 psi · -0.97 ~ 340 bar	0.1 psi · 0.01 bar	15,000 psi · 1,035 bar	양압 읽음값의 ±0.04 % + 범위의 0.01 %, 진공 범위의 ±0.1 %
700RG31	-14 ~ 10,000 psi · -0.97 ~ 690 bar	1 psi · 0.01 bar	20,000 psi · 1,380 bar	양압 읽음값의 ±0.04 % + 범위의 0.01 %, 진공 범위의 ±0.1 %

시리즈 공통 사양

항목	사양
모델 구성	700G 12종 · 700GA 4종 · 700RG 7종
표시	5½자리, 숫자 높이 16.53 mm, 20 세그먼트 바 그래프(0 ~ 100 %)
온도 보상 (700RG)	0 ~ 50 °C에서 정격 정확도, -10 ~ 0 °C · 50 ~ 55 °C는 0.005 % FS/°C 추가
온도 보상 (700G)	15 ~ 35 °C에서 정격 정확도, -10 ~ 15 °C · 35 ~ 55 °C는 0.003 % FS/°C 추가
기록	압력 측정값 최대 8,493개 (700G/TRACK 소프트웨어 · 통신 케이블 필요)
매체	30 psi 이하 깨끗하고 건조한 비부식성 기체 · 100 ~ 1,000 psi 316 SS와 맞는 액체·기체 · 1,000 psi 초과 불연성·무독성·비폭발성·비산화성 매체
압력 발생	없음 (700PTPK 공압 · 700HTPK 유압 펌프 키트와 조합)
방폭 표시	ATEX II 3 G Ex ic IIB T6 Gc · 북미 Class 1 Div 2 Groups A-D
보호 등급	IP67 밀폐 하우징, 보호 홀스터
배터리	AA 알카라인 3개, 백라이트 없이 연속 1,500시간 · 느린 샘플링 2,000시간
크기 · 무게	12.7 × 11.4 × 3.7 cm · 홀스터 포함 0.56 kg
압력 연결	1/4 in NPT 수나사 (1/4 ISO 어댑터 포함)
하우징	주물 ZNAL
로깅 소프트웨어	700G/TRACK — PC 실시간 로깅 · 로깅 구성 전송, 통신 케이블 포함
펌프 키트 가압 범위	700PTPK 600 psi(40 bar) · 700HTPK 10,000 psi(690 bar)
보증	3년

활용 분야

압력 기준값으로
계기를 대조하는 현장

현장 압력계 점검 — 다이얼 압력계의 지시값을 700G의 읽음값과 대조합니다.
압력 스위치 점검 — 가압하는 동안 스위치가 동작하는 압력을 읽어 설정값과 비교합니다.
유압·공압 장비 점검 — 700HTPK와 700PTPK로 가압한 계통의 압력을 기록합니다.
방폭 구역 계기 점검 — Zone 2 · Division 2 구역의 계기를 같은 게이지로 점검합니다.
점검 기록 관리 — 저장한 측정값을 PC로 옮겨 점검 이력으로 남깁니다.

선택 가이드

점검 조건으로 고르는
700G 계열

이럴 때 (점검 조건)	권장 모델	선택 이유
일반 양압 계기와 압력 스위치 점검	700G	양압 ±0.05 % FS 정확도에 12개 범위가 있어 점검 대상 압력에 맞춰 고를 수 있습니다.
대기압 기준 절대압 계기 점검	700GA	절대압 전용 4개 범위(0 ~ 15 · 30 · 100 · 300 psia)로 대기압 기준 압력을 환산 없이 읽습니다.
읽음값 기준의 높은 정확도가 필요할 때	700RG	읽음값의 ±0.04 %에 범위의 0.01 %를 더하는 기준급이라 범위 중간 이하에서도 정확도가 유지됩니다.
모듈식 구성과 불확도 표가 필요할 때	Fluke 750P	압력 모듈을 바꿔 끼우는 방식이라 여러 범위를 본체 하나로 다룰 수 있습니다.

구성·옵션

700G 구성품과
교정 이력 관리

기본 구성 — AA 알카라인 배터리 3개와 보호 홀스터.
700PTPK 공압 키트 — PTP-1 수동 펌프, 호스, 어댑터, 하드케이스 (별매).
700HTPK 유압 키트 — HTP-2 수동 펌프, 700HTH-1 호스 키트, 어댑터, 하드케이스 (별매).
700G/TRACK 로깅 소프트웨어 — PC 연결용 통신 케이블 포함.

700G의 읽음값이 곧 점검 결과의 기준이 되므로 교정 이력을 정기적으로 관리하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

700G와 함께 검토하는
휴대형 압력계

700G로 압력을 직접 만들 수 있습니까?
아닙니다. 측정 전용 게이지라 압력을 만들지 않습니다. 700PTPK 공압 키트나 700HTPK 유압 키트로 가압하고 700G로 읽으세요.
700G를 Zone 0이나 Zone 1 구역에서도 사용할 수 있습니까?
아닙니다. 방폭 표시가 Ex ic IIB T6 Gc와 Class 1 Div 2인 Zone 2 · Division 2 구역용이므로 그 밖의 구역에서는 사용할 수 없습니다.
측정값을 PC로 옮길 수 있습니까?
네, 최대 8,493개를 저장하고 700G/TRACK 소프트웨어와 통신 케이블로 PC에 옮길 수 있습니다. 실시간 로깅과 로깅 구성 전송도 같은 소프트웨어로 처리합니다.
절대압 계기도 점검할 수 있습니까?
네, 700GA 모델이 0 ~ 15 · 30 · 100 · 300 psia 네 범위를 담당합니다. 정확도는 범위의 ±0.05 %입니다.
700G의 보증 기간과 배터리 사용 시간은 어떻게 됩니까?
보증은 3년입니다. 배터리는 AA 알카라인 3개이며, 백라이트를 끄면 1,500시간 연속 사용할 수 있습니다.
