FLUKE 750P 압력 모듈

FLUKE 750P 압력 모듈

MODEL
Fluke-750P 시리즈
브랜드
FLUKE
제품 자료
제품문의 구매하기

교정기 본체는 그대로 두고
압력 범위를 바꾸는 압력 모듈

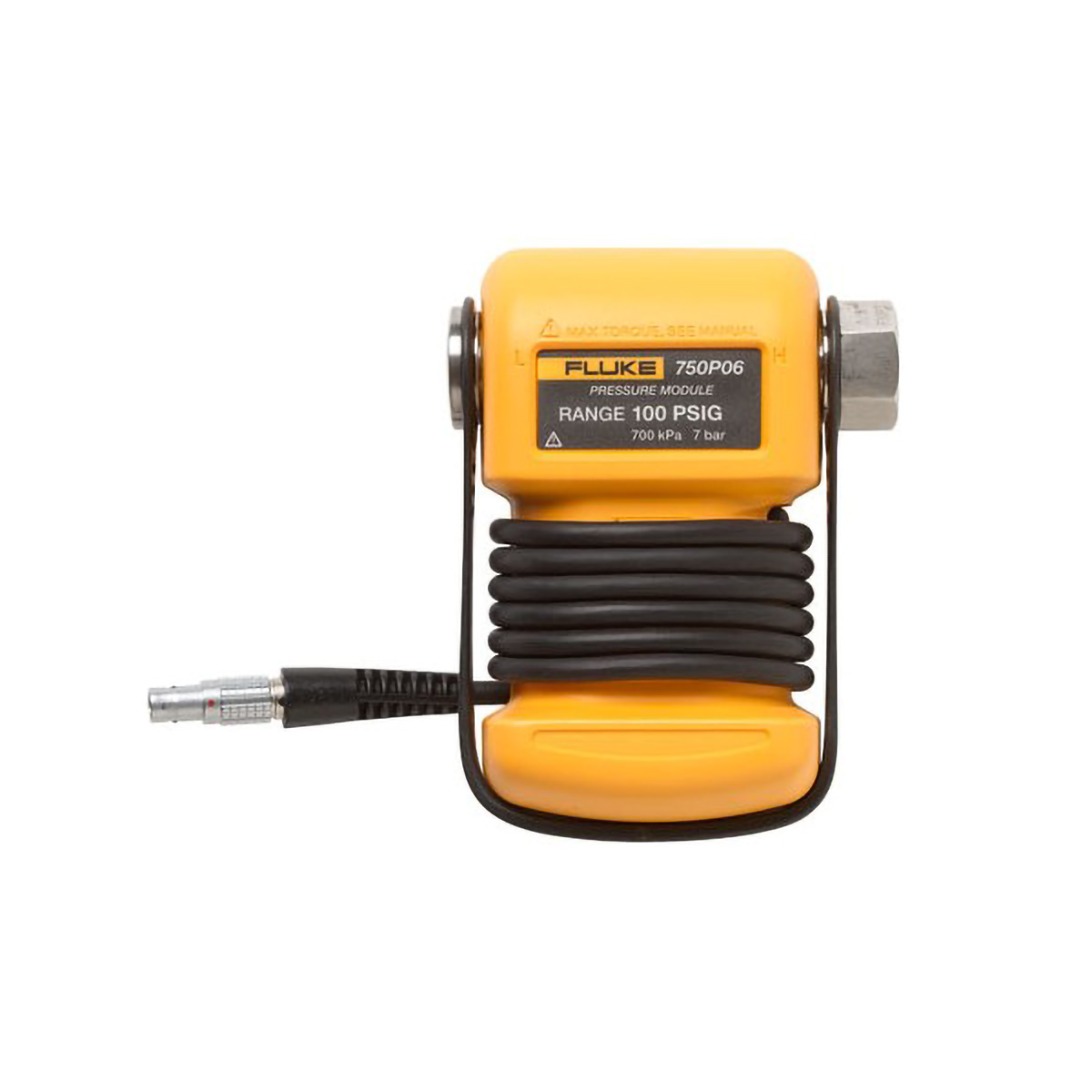

Fluke 750P 시리즈 압력 모듈

견적 받기

Fluke 국내 공식 대리점

Fluke 750P 시리즈는 Fluke 압력 교정기에 연결해 사용하는 디지털 압력 모듈(Pressure Module)입니다. 0 ~ 2.5 mbar 차압부터 700 bar 고압까지 7개 형식 약 50종을 갖추고 있어, 교정기 한 대로 점검할 수 있는 현장 압력 계기의 범위가 넓어집니다.

교정기 본체는 그대로 두고 모듈만 바꿔 압력 범위와 형식을 전환하며, 모듈마다 자체 교정 계수와 시리얼 번호가 들어 있습니다. 기준급 750R은 기준 불확도가 ±0.01 % FS로, 높은 기준 정확도가 필요한 계기 점검에 맞습니다. 750P 시리즈는 (주)테솔이 국내에 공식 공급합니다.

약 50종

차압부터 기준급까지 모듈

10,000 psi

고압 모듈 상한 (700 bar)

±0.035 %

게이지 모듈 1년 총 불확도

±0.02 % FS

750R 기준급 1년 총 불확도

특징

750P 압력 모듈 교체로
넓히는 점검 범위

핵심 특징현장에서 달라지는 점
모듈 교체 방식교정기를 새로 사지 않고 모듈만 바꾸면 되므로 계기마다 필요한 압력 범위와 형식을 바로 갖출 수 있습니다.
7개 형식 약 50종차압, 게이지, 고압, 절대압, 진공, 듀얼, 750R 기준급 가운데 점검할 계기와 같은 형식의 모듈을 고를 수 있습니다.
0 ~ 1 inH2O부터 10,000 psi까지미세 차압을 다루는 배관 계기와 고압 시험 라인을 같은 교정기 한 대로 점검합니다.
기준 불확도 ±0.0175 %게이지·고압 모듈의 기준 불확도가 낮아, 현장 압력계를 판정할 때 기준기 쪽 오차가 차지하는 비중이 작습니다.
6개월·1년 총 불확도 표기간과 온도 범위별 값이 나뉘어 있어 교정 주기에 맞는 불확도 예산을 바로 세울 수 있습니다.
내부 온도 보상모듈 내부에서 온도를 보상하므로 현장과 교정실의 온도 차에 따른 값 변동이 줄어듭니다.

모듈 선정

상용 압력에 맞춘
750P 모듈 범위 선정

총 불확도는 풀스팬 기준이므로 계기의 상용 압력에 가까운 범위의 모듈을 고를수록 읽음값 대비 불확도 비율이 낮아집니다. 예를 들어 100 psi 게이지 모듈(750P06)의 1년 총 불확도 ±0.035 %는 ±0.035 psi이지만, 같은 계기를 1,000 psi 모듈(750P08)로 점검하면 ±0.35 psi로 열 배가 됩니다.

버스트 등급은 모듈 풀스케일의 배수로 정해지며, 750P31은 2배, 750P08은 3배, 750P06은 4배입니다. 시험 중 풀스케일을 넘을 수 있는 라인이라면 버스트 배수가 큰 모듈이나 한 단계 높은 범위를 검토하세요.

기준 불확도와 총 불확도의 차이

기준 불확도는 교정한 상태에서 24시간 동안의 값이므로, 합부 판정에는 기간과 온도 범위가 붙은 총 불확도를 사용합니다. 모듈은 0 ~ 50 °C에서 온도 보상되며, -10 ~ 0 °C 구간의 총 불확도는 풀스팬의 1.0 %입니다. 717·718·719·725·726처럼 분해능이 고정된 교정기에 750R을 연결하면 ±1 count가 더해집니다.

교정 관리

750P 모듈 교정 이력과
교정 주기

모듈은 SI로 소급되는 교정 성적서와 함께 공급되고 모듈마다 시리얼 번호가 있어, 교정기에 연결한 모듈 구성을 이력으로 남기기 쉽습니다. 교정 주기는 총 불확도의 6개월·1년 구분을 기준으로 사용 빈도에 맞춰 정하세요. 모듈 재교정은 (주)테솔의 KOLAS 인정 범위에 들어가는지 먼저 확인해 안내해 드립니다.

성적서와 어댑터 기본 포함

모듈 상자에는 압력 모듈과 교정 성적서, 포트 어댑터가 들어 있습니다. 어댑터로 계기 쪽 나사 규격을 맞추고 교정기와는 1 m 케이블로 연결하므로, 배관 부품을 따로 준비하지 않아도 바로 점검을 시작할 수 있습니다.

사양

750P 약 50종의
범위와 불확도

모델종류범위버스트 등급고압 측 매체저압 측 매체기준 불확도1년 (15 ~ 35 °C)1년 (0 ~ 50 °C)6개월 (15 ~ 35 °C)6개월 (0 ~ 50 °C)
750P00차압0 ~ 1 inH2O (0 ~ 2.5 mbar)30배건조 공기건조 공기±0.15 %±0.3 %±0.35 %±0.25 %±0.30 %
750P3IN차압0 ~ 3 inH2O (0 ~ 7.5 mbar)10배건조 공기건조 공기±0.15 %±0.3 %±0.35 %±0.25 %±0.30 %
750P5IN차압0 ~ 5 inH2O (0 ~ 12.5 mbar)6배건조 공기건조 공기±0.15 %±0.3 %±0.35 %±0.25 %±0.30 %
750P01차압0 ~ 10 inH2O (0 ~ 25 mbar)3배건조 공기건조 공기±0.1 %±0.2 %±0.3 %±0.15 %±0.25 %
750P02차압0 ~ 1 psi (0 ~ 70 mbar)3배건조 공기건조 공기±0.050 %±0.1 %±0.15 %±0.075 %±0.125 %
750P22차압0 ~ 1 psi (0 ~ 70 mbar)3배316 SS건조 공기±0.050 %±0.1 %±0.15 %±0.075 %±0.125 %
750P03차압0 ~ 5 psi (0 ~ 350 mbar)3배건조 공기건조 공기±0.02 %±0.04 %±0.05 %±0.035 %±0.04 %
750P23차압0 ~ 5 psi (0 ~ 350 mbar)4배316 SS건조 공기±0.02 %±0.04 %±0.05 %±0.035 %±0.04 %
750P04차압0 ~ 15 psi (0 ~ 1 bar)3배건조 공기건조 공기±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P24차압0 ~ 15 psi (0 ~ 1 bar)4배316 SS건조 공기±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P05게이지0 ~ 30 psi (0 ~ 2 bar)4배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P06게이지0 ~ 100 psi (0 ~ 7 bar)4배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P27게이지0 ~ 300 psi (0 ~ 20 bar)4배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P07게이지0 ~ 500 psi (0 ~ 35 bar)4배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P08게이지0 ~ 1,000 psi (0 ~ 70 bar)3배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P09게이지0 ~ 1,500 psi (0 ~ 100 bar)3배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P2000게이지0 ~ 2,000 psi (0 ~ 140 bar)3배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P29고압0 ~ 3,000 psi (0 ~ 200 bar)3배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P30고압0 ~ 5,000 psi (0 ~ 340 bar)3배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750P31고압0 ~ 10,000 psi (0 ~ 700 bar)2배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750PA3절대압0 ~ 5 psia (0 ~ 350 mbar)4배316 SS없음±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PA4절대압0 ~ 15 psia (0 ~ 1 bar)4배316 SS없음±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PA5절대압0 ~ 30 psia (0 ~ 2 bar)4배316 SS없음±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PA6절대압0 ~ 100 psia (0 ~ 7 bar)4배316 SS없음±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PA27절대압0 ~ 300 psia (0 ~ 20 bar)4배316 SS없음±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PA7절대압0 ~ 500 psia (0 ~ 35 bar)4배316 SS없음±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PA8절대압0 ~ 1,000 psia (0 ~ 70 bar)3배316 SS없음±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PA9절대압0 ~ 1,500 psia (0 ~ 100 bar)3배316 SS없음±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PV3진공-5 psi (-350 mbar)4배316 SS건조 공기±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PV4진공-15 psi (-1 bar)4배316 SS건조 공기±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PD2듀얼-1 ~ 1 psi (-70 ~ 70 mbar)4배316 SS건조 공기±0.05 %±0.1 %±0.15 %±0.075 %±0.125 %
750PD3듀얼-5 ~ 5 psi (-350 ~ 350 mbar)4배316 SS건조 공기±0.03 %±0.06 %±0.07 %±0.05 %±0.06 %
750PD10듀얼-10 ~ 10 psi (-700 ~ 700 mbar)4배316 SS건조 공기±0.025 %±0.05 %±0.07 %±0.04 %±0.06 %
750PD4듀얼-15 ~ 15 psi (-1 ~ 1 bar)4배316 SS건조 공기±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750PD5듀얼-15 ~ 30 psi (-1 ~ 2 bar)4배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750PD50듀얼-15 ~ 50 psi (-1 ~ 3.5 bar)4배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750PD6듀얼-15 ~ 100 psi (-1 ~ 7 bar)4배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750PD7듀얼-15 ~ 200 psi (-1 ~ 14 bar)4배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750PD27듀얼-15 ~ 300 psi (-1 ~ 20 bar)4배316 SS없음±0.0175 %±0.035 %±0.045 %±0.03 %±0.04 %
750R045기준급0 ~ 15 psi (0 ~ 1 bar)3배건조 공기건조 공기±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS
750R065기준급0 ~ 100 psi (0 ~ 7 bar)4배316 SS없음±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS
750R27기준급0 ~ 300 psi (0 ~ 20 bar)4배316 SS없음±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS
750R07기준급0 ~ 500 psi (0 ~ 35 bar)4배316 SS없음±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS
750R085기준급0 ~ 1,000 psi (0 ~ 70 bar)3배316 SS없음±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS
750R29기준급0 ~ 3,000 psi (0 ~ 200 bar)3배316 SS없음±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS
750R30기준급0 ~ 5,000 psi (0 ~ 340 bar)3배316 SS없음±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS
750R315기준급0 ~ 10,000 psi (0 ~ 700 bar)2배316 SS없음±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS
750RD5기준급 듀얼-15 ~ 30 psi (-1 ~ 2 bar)4배건조 공기없음±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS
750RD65기준급 듀얼-12 ~ 100 psi (-0.8 ~ 7 bar)4배316 SS없음±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS
750RD27기준급 듀얼-12 ~ 300 psi (-0.8 ~ 20 bar)4배316 SS없음±0.01 % FS±0.02 % FS±0.04 % FS±0.015 % FS±0.035 % FS

시리즈 공통 사양

항목사양
모듈 형식차압, 게이지, 고압, 절대압, 진공, 듀얼, 750R 기준급 (본질안전형 8종 포함)
측정 범위0 ~ 1 inH2O (0 ~ 2.5 mbar)부터 10,000 psi (700 bar)까지
연결 교정기750 · 740 시리즈 문서화 교정기, 725 · 726 멀티펑션 교정기, 71x · 72x 압력 교정기, 741 · 743 · 744 · 701 · 702 기존 교정기
본질안전형 모듈8종, 718Ex · 725Ex와 함께 사용
교정기 연결1 m 케이블
압력 포트1/8 NPT 암나사, 1/4 NPT · BSP/ISO · M20 어댑터 사용
온도 보상0 ~ 50 °C
-10 ~ 0 °C 총 불확도풀스팬의 1.0 % (1년), 6개월 값 없음
기준 불확도 조건24시간 기준, 풀스팬 대비
고정 분해능 교정기 연결 시717 · 718 · 719 · 725 · 726에서 750R 사용 시 ±1 count 추가
버스트 등급모듈 풀스케일의 2 ~ 30배 (모델별 표 참조)
매체건조 공기 · 비부식성 기체 (Dry), 316 스테인리스강과 맞는 매체 (316 SS)
모듈 정보모듈별 자체 교정 계수와 시리얼 번호 보유
교정 성적서SI 소급 교정 성적서 포함

활용 분야

750P 모듈이 쓰이는
압력 계기 점검 현장

  • 압력 교정기 운용 — 보유한 교정기에 맞는 모듈을 골라 현장 압력 계기를 교정합니다.
  • 차압 계기 점검 — 차압 모듈로 두 포트의 압력차를 읽고 유량·필터 차압 계기를 점검합니다.
  • 게이지 압력계 점검 — 게이지 모듈로 현장 압력계와 트랜스미터를 교정합니다.
  • 절대압 계기 점검 — 절대압 모듈로 대기압 기준이 필요한 계기를 교정합니다.
  • 기준 계기 점검 — 750R 기준급 모듈로 높은 기준 정확도를 요구하는 계기를 점검합니다.

선택 가이드

압력 형식에 맞는
750P 모듈 선택

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
두 포트 사이의 압력차를 읽을 때750P00 ~ 750P240 ~ 1 inH2O부터 15 psi까지의 차압 모듈로 두 포트의 압력차를 직접 읽으며, 고압 측 매체는 건조 공기 또는 316 SS입니다.
대기 기준 게이지 압력을 읽을 때750P05 ~ 750P200030 ~ 2,000 psi 범위의 316 SS 단일 포트 모듈이라 일반 현장 압력계와 트랜스미터 점검에 맞습니다.
3,000 psi 이상 고압을 점검할 때750P29 ~ 750P313,000 · 5,000 · 10,000 psi 모듈로 고압 시험 라인까지 다루며, 750P31의 버스트 등급은 풀스케일의 2배입니다.
절대압 계기를 점검할 때750PA3 ~ 750PA95 ~ 1,500 psia 범위에서 기준 불확도 ±0.03 %로 절대압을 직접 읽습니다.
정·부압을 한 모듈로 읽을 때750PD2 ~ 750PD27-15 psi의 진공 쪽부터 300 psi까지 모듈 하나로 읽는 듀얼 모듈이라, 정·부압 계기를 점검할 때 모듈을 바꾸지 않아도 됩니다.
기준 정확도가 더 필요할 때750R 기준급기준 불확도 ±0.01 % FS, 1년 총 불확도 ±0.02 % FS (15 ~ 35 °C)로 기준 계기 점검에 맞습니다.
휴대형 게이지로 현장을 점검할 때Fluke 700G교정기 없이 단독으로 압력을 읽는 측정 전용 게이지라, 교정기를 들고 가지 않아도 됩니다.

구성·옵션

750P 기본 구성과
연결 교정기

구분내용
모듈750P 시리즈 약 50종, 모델별 범위는 사양표 참조
기본 구성압력 모듈, SI 소급 교정 성적서, 어댑터
연결 케이블1 m 케이블
연결 교정기750 · 740 시리즈, 725 · 726, 71x · 72x 압력 교정기
본질안전형8종, 718Ex · 725Ex 연동

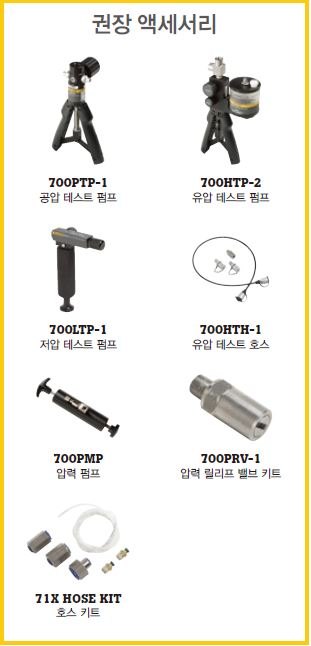

Fluke-750P 시리즈 - 압력 테스트 펌프와 호스 키트 등 권장 액세서리
압력 테스트 펌프와 호스 키트 등 권장 액세서리

관련 제품

750P 모듈과 함께 보는
압력 장비
