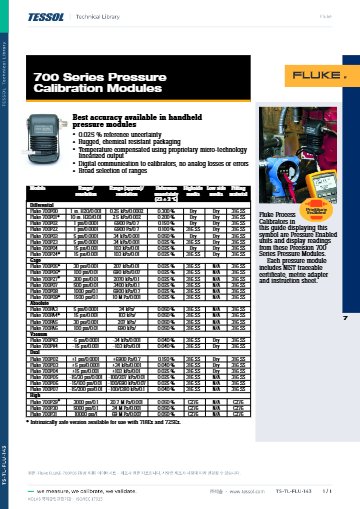

제품 자료: 데이터시트

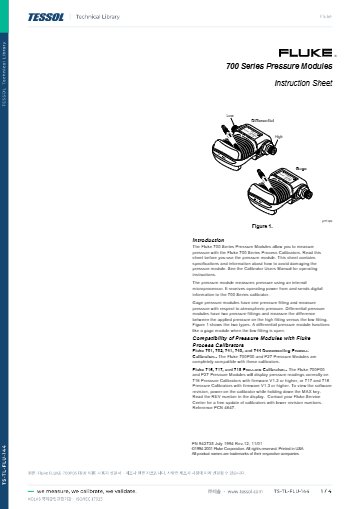

사용자 설명서

2024 FLUKE Catalogue

제품문의 구매하기

필터·덕트의 미세한 차압을
교정기로 읽는 차압 모듈

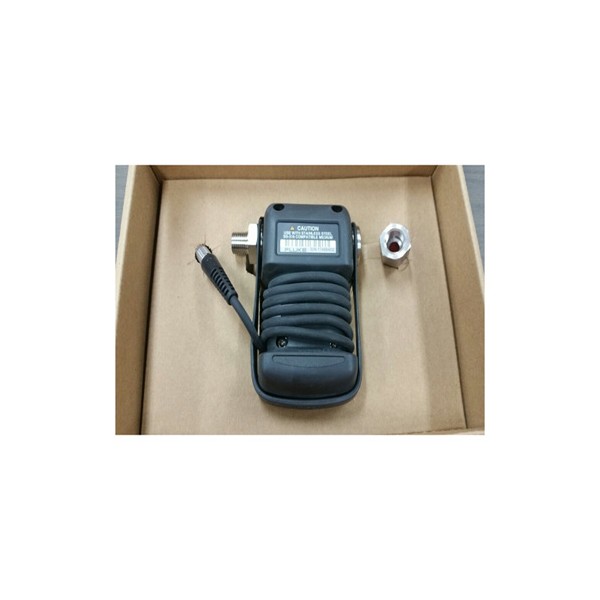

Fluke 700P23 차압 모듈

견적 받기

Fluke 국내 공식 대리점

Fluke 700P23은 34 kPa(5 psi) 차압을 측정하는 차압 압력 모듈(Differential Pressure Module)입니다. 고압 측과 저압 측 두 포트의 압력차를 읽어 필터와 덕트, 저압 배관의 차압 계기를 현장에서 교정합니다.

분해능 0.001 kPa와 0 ~ 50 °C 기준 1년 총 불확도 0.050 % FS로 작은 압력차까지 구분하고, 우레탄 몰드 케이스가 현장에서 다룰 때의 충격을 흡수합니다. 700P23은 (주)테솔이 국내에 공식 공급합니다.

34 kPa

차압 범위 (5 psi)

0.001 kPa

모듈 분해능

0.050 % FS

1년 총 불확도

1년

모듈 보증 기간

특징

두 포트 압력차를
직접 읽는 차압 모듈

핵심 특징	현장에서 달라지는 점
차압 측정	두 포트의 압력차를 직접 측정하므로 두 지점을 따로 측정해 빼는 과정의 계산 오차가 생기지 않습니다.
내부 온도 보상	0 ~ 50 °C에서 온도를 보상해 설비실과 옥외의 온도가 달라도 정격 정확도를 유지합니다.
NIST 추적 교정 증명서	소급 근거가 처음부터 갖춰져 있어 도입 시점부터 교정 이력을 관리할 수 있습니다.
700PCK 현장 교정	압력 교정 키트와 PC, 정밀 압력원이 있으면 모듈을 현장에서 교정할 수 있습니다.
포트별 매체 구분	고압 측은 316 SS와 맞는 매체, 저압 측은 건조 공기와 비부식성 기체로 정해져 있어 연결 전에 확인할 조건이 분명합니다.
디지털 통신	교정기에서 전원을 받고 디지털 정보를 주고받아 모듈에 따로 전원을 연결하지 않아도 됩니다.

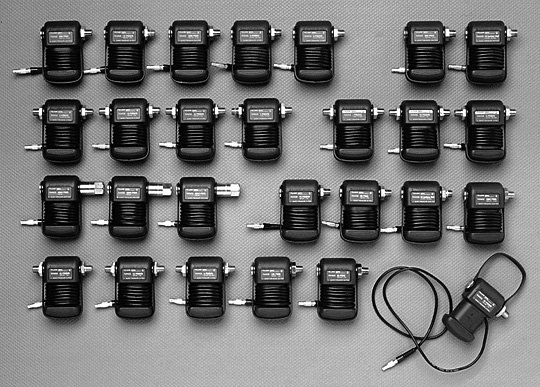

여러 종류의 압력 모듈을 나란히 놓은 모습

매체와 배관

포트별 매체 조건과
호스 연결

고압 측 포트는 316 스테인리스강과 맞는 매체까지 받지만, 저압 측 포트에는 건조 공기나 비부식성 기체만 연결할 수 있습니다. 액체가 흐르는 배관의 차압을 점검할 때는 저압 측 호스로 액체가 넘어가지 않도록 연결 방향과 밸브 순서를 먼저 정하세요.

고압 측과 저압 측 구분

두 포트는 매체 조건이 다르므로 호스를 바꿔 끼우면 안 됩니다. 계기의 고압 측 탭은 모듈의 고압 측 포트에, 저압 측 탭은 저압 측 포트에 연결하세요. 호스에 구분 표시를 해 두면 반복 점검에서 실수가 줄어듭니다.

차압 점검

필터 전후 차압 점검과
700P23 교정

필터나 덕트 전후의 압력차를 읽는 계기는 측정값이 작아 영점 오차의 비중이 큽니다. 700P23은 34 kPa 범위를 0.001 kPa 분해능으로 측정하므로 계기의 작은 지시 변화도 기준값과 비교할 수 있습니다. 모듈 자체는 700PCK 키트와 PC, 정밀 압력원으로 현장에서 교정합니다.

필터 차압 계기 점검 구성

필터 전후 탭에 호스를 연결하고 차압 계기의 지시를 700P23 값과 비교합니다. -10 ~ 0 °C의 저온 현장에서는 총 불확도가 풀스팬의 1.0 %로 바뀌므로 보관 온도와 점검 온도를 함께 기록하세요.

사양

700P23 34 kPa
차압 모듈 사양

항목	사양
모듈 종류	차압 모듈
범위	34 kPa (5 psi) 차압
분해능	0.001 kPa (0.0001 psi)
기준 불확도	0.025 % (23 ± 3 °C)
1년 총 불확도	0.050 % FS (0 ~ 50 °C)
1년 총 불확도 (-10 ~ 0 °C)	풀스팬의 1.0 %
온도 보상	0 ~ 50 °C 내부 보상
고압 측 매체	316 SS와 맞는 매체
저압 측 매체	건조 공기 · 비부식성 기체
압력 단위	10종, 교정기 설정에서 선택
케이스	우레탄 몰드
전원 · 통신	교정기에서 전원 공급, 디지털 정보 전송
교정 증명서	NIST 추적 교정 증명서 포함
현장 교정	700PCK 압력 교정 키트 · PC · 정밀 압력원
보증	1년

활용 분야

필터·덕트 차압 계기를
점검하는 현장

차압 계기 점검 — 두 압력의 차이를 지시하는 계기를 설치된 자리에서 교정합니다.
필터 차압 점검 — 필터 전후 압력차를 읽는 계기의 교체 기준 지시를 확인합니다.
현장 모듈 교정 — 700PCK로 모듈을 설치 현장에서 교정합니다.

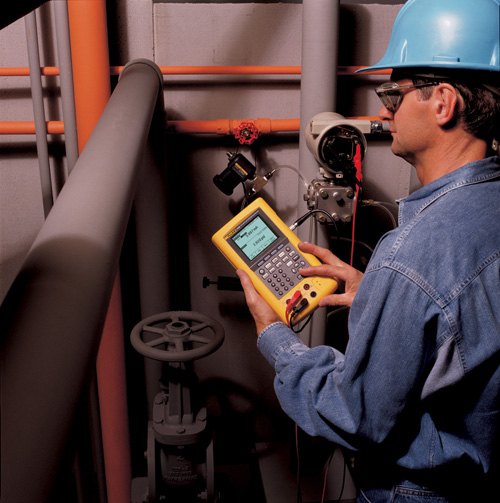

작업자가 현장 배관 앞에서 교정기를 사용하는 모습

선택 가이드

차압·게이지·절대압으로 고르는
압력 모듈

이럴 때 (현장 조건·용량·규격)	권장 모델	선택 이유
두 압력의 차이를 읽을 때	700P23	5 psi 차압 모듈로 두 포트의 압력차를 직접 읽으며, 포트별 매체 조건이 다릅니다.
대기압 기준 게이지압을 읽을 때	700P05	0 ~ 2 bar 게이지 모듈로 포트가 하나여서 연결이 단순합니다.
절대압을 읽을 때	700PA4	0 ~ 15 psia 절대압 모듈로, 740 시리즈와 연결해 대기압 변화와 관계없는 값을 읽습니다.
더 넓은 차압 범위가 필요할 때	750P 시리즈	750P00 ~ 750P24가 0 ~ 1 inH2O부터 15 psi까지 차압 범위를 나눠 맡습니다.

구성·옵션

700P23 구성품과
포트별 측정 매체

구분	내용
모듈	차압 모듈 34 kPa (5 psi), 700P23
교정 증명서	NIST 추적 교정 증명서 포함
현장 교정	700PCK 압력 교정 키트, PC, 정밀 압력원 필요
측정 매체	고압 측 316 SS와 맞는 매체, 저압 측 건조 공기 · 비부식성 기체

700P23과 함께 보는
압력 교정 장비

700P23 모듈을 직접 교정할 수 있습니까?
네, Fluke 700PCK 압력 교정 키트와 PC, 정밀 압력원으로 교정할 수 있습니다. 도입할 때는 NIST 추적 교정 증명서가 함께 들어 있습니다.
700P23 저압 측에는 어떤 매체를 연결합니까?
건조 공기나 비부식성 기체만 연결합니다. 고압 측은 316 스테인리스강과 맞는 매체까지 받을 수 있습니다.
방폭 구역에서도 사용할 수 있습니까?
아닙니다. 일반 700P 모듈은 방폭형이 아니므로 방폭 구역에는 별도 모델을 사용하세요.
저온에서도 총 불확도가 유지됩니까?
아닙니다. 0.050 % FS는 0 ~ 50 °C에서 적용되며, -10 ~ 0 °C에서는 풀스팬의 1.0 %가 적용됩니다.
