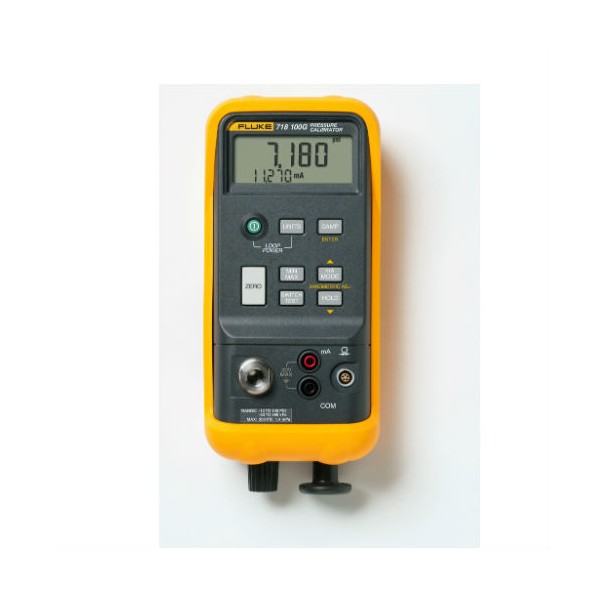

FLUKE-718 압력 교정기(수동펌프)

MODEL: FLUKE-718
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

핸드 펌프로 직접 가압하는
992 g 압력 교정기

Fluke 718 압력 교정기

견적 받기

Fluke 국내 공식 대리점

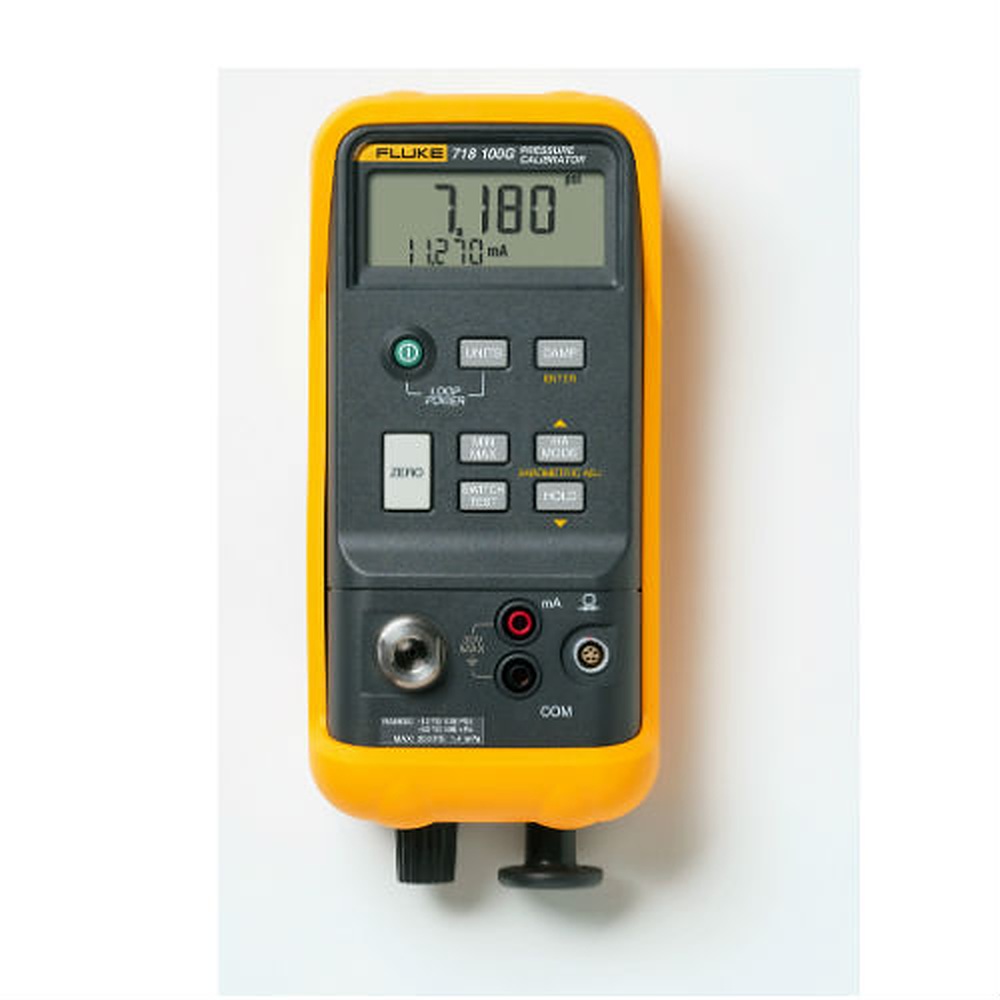

Fluke 718은 압력·진공 핸드 펌프와 내장 센서, mA 측정, 24 V 루프 전원을 992 g 한 대에 담은 휴대형 압력 교정기(Pressure Calibrator)입니다. 1G·30G·100G·300G 네 모델이 0.025 % FS 정확도로 압력 트랜스미터와 압력 스위치, 게이지를 현장에서 점검합니다.

300G 모델은 -850 mbar 진공에서 20 bar까지 펌프로 직접 압력을 만듭니다. 5자리 화면에 압력과 전류가 함께 표시되므로 트랜스미터 출력 mA를 읽으면서 가압 상태를 확인할 수 있습니다. 최소·최대·홀드 기능으로 압력 변동을 기록하는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.025 % FS

내장 센서 정확도

-850 mbar

핸드 펌프 진공 도달

24 V DC

트랜스미터 루프 전원

11종

선택 가능한 압력 단위

특징

펌프와 센서, mA를
담은 718 한 대

핵심 특징	현장에서 달라지는 점
압력·진공 핸드 펌프 내장	별도 펌프 없이 압력과 진공을 직접 만들므로 챙겨야 할 점검 장비가 한 대로 줄어듭니다.
1G 저압 모델 (-68.9 ~ 68.9 mbar)	공조 덕트와 필터의 차압처럼 낮은 압력까지 0.001 mbar 분해능으로 읽어 미세한 차압 변화를 놓치지 않습니다.
mA 측정과 24 V 루프 전원	트랜스미터에 전원을 공급하면서 0~24 mA를 읽으므로 루프 전원 장치를 따로 연결할 필요가 없습니다.
압력 스위치 시험 내장	스위치의 동작 압력과 복귀 압력을 내장 기능으로 확인하므로 별도 계산 없이 합부를 가립니다.
최소·최대·홀드	가압 중 순간적으로 오르내리는 값을 저장하므로 눈으로 확인하기 어려운 압력 변동도 기록으로 남깁니다.
750P 압력 모듈 29종 확장	2.5 mbar부터 700 bar까지 외부 모듈을 연결하면 본체 범위를 벗어난 계기도 같은 교정기로 점검할 수 있습니다.

범위 선택

718 네 가지 범위
선택과 정확도 폭

네 모델 모두 0.025 % FS 내장 센서를 사용하며, 오차 폭은 전 구간에서 같으므로 풀스케일이 클수록 절대 오차 폭도 커집니다. 300G는 20 bar 풀스케일 기준으로 약 5 mbar의 폭입니다. 낮은 압력의 계기를 점검할 때는 풀스케일이 작은 30G나 1G를 선택해야 읽음값 대비 오차 비율이 줄어듭니다.

정확도 기준은 1년, 18~28 °C입니다. 교정 주기를 이보다 길게 운영하는 현장은 기준 기간을 교정 계획서에 별도로 기록하세요.

점검할 계기 범위에 맞춰 고르는 4개 모델

1G는 공조·필터 차압, 30G는 소형 트랜스미터, 100G와 300G는 공압 설비의 게이지와 스위치 점검에 적합합니다. 과압 한계도 모델마다 다르므로 점검할 계기의 최대 압력이 풀스케일의 몇 배 이내인지 먼저 확인하세요.

매체·구역

기체 전용과
방폭 구역 구분

718의 매체는 건조 공기와 비부식성 기체입니다. 오일이나 물 라인의 계기는 718로 가압하지 말고, 액체 라인은 측정 전용인 717에 외부 유압 펌프를 조합하세요. 폭발위험장소에서는 본질안전형 718Ex를 사용해야 합니다.

운용

718 배터리와
현장 운용 시간

전원은 9 V 알카라인 배터리 2개이며 사용하는 기능에 따라 4~20시간 동작합니다. 루프 전원을 켜고 20 mA를 내보내는 점검은 소모가 큽니다. 배터리 전압이 6.8 V 이하로 내려가면 구동 부하 한계가 1000 Ω에서 700 Ω으로 낮아집니다.

사양

네 가지 범위별
718 사양과 품번

항목	718 1G	718 30G	718 100G	718 300G
압력 범위	-68.9 ~ 68.9 mbar (-6.89 ~ 6.89 kPa)	-850 mbar ~ 2 bar (-85 ~ 206.84 kPa)	-850 mbar ~ 7 bar (-85 ~ 689.48 kPa)	-850 mbar ~ 20 bar (-85 ~ 2068.42 kPa)
압력 범위 (psi)	-1 ~ 1 psi	-12 ~ 30 psi	-12 ~ 100 psi	-12 ~ 300 psi
분해능	0.001 mbar · 0.0001 kPa · 0.0001 psi	0.1 mbar · 0.01 kPa · 0.001 psi	0.1 mbar · 0.01 kPa · 0.01 psi	1 mbar · 0.1 kPa · 0.01 psi
과압 한계	풀스케일의 5배	풀스케일의 5배	풀스케일의 2배	25 bar (375 psi)
Fluke 품번	2547148	665075	665080	2547153

718 시리즈 공통 사양

항목	사양
내장 센서 정확도	0.025 % FS (4개 모델 공통, 1년 · 18 ~ 28 °C)
기능	영점, 최소, 최대, 홀드, 댐핑
내장 펌프	압력·진공 핸드 펌프, -850 mbar ~ 풀스케일 (300G는 20 bar까지)
압력 단위	psi · inH₂O (4 °C) · inH₂O (20 °C) · cmH₂O (4 °C) · cmH₂O (20 °C) · bar · mbar · kPa · inHg · mmHg · kg/cm² (11종)
압력 모듈 사용 시	750P 계열 29종, 2.5 mbar ~ 700 bar, 전체 스팬의 0.025 %까지 (분해능 · 과압 · 매체는 모듈 사양에 따름)
매체	건조 공기 · 비부식성 기체 전용
mA 측정	0 ~ 24 mA, 0.015 % + 1 count, 분해능 0.001 mA
루프 전원	24 V DC, ±10 %
루프 구동 부하	20 mA에서 1000 Ω (배터리 6.8 V 초과) · 700 Ω (5.8 ~ 6.8 V)
디스플레이	5자리 LCD, 압력·전류 동시 표시
스위치 시험	압력 스위치 시험 내장
전원	9 V 알카라인 2개 (ANSI/NEDA 1604A 또는 IEC 6LR61), 4 ~ 20시간 (사용 기능에 따라)
크기 · 무게	216 × 94 × 66 mm · 992 g
동작 온도	-10 ~ 55 °C
보관 온도	-40 ~ 60 °C
최대 전압	30 V (비동작 시)
습도 (응축 없음)	95 % (10 ~ 30 °C) · 75 % (30 ~ 40 °C) · 45 % (40 ~ 50 °C) · 35 % (50 ~ 55 °C)
작동 고도	최대 3,000 m
충격 · 진동	1 m 낙하 · 랜덤 2 g (5 ~ 500 Hz)
안전 · EMC	북미 안전 규격 C22.2 No. 1010.1:1992 · EN50082-1:1992 · EN55022:1994 Class B
보증	3년 (펌프 1년)

활용 분야

펌프가 필요한
현장 압력 점검

공조·필터 차압 점검 — 1G의 저압 범위로 덕트와 필터 전후 차압 계기를 확인합니다.
압력 트랜스미터 교정 — 펌프로 가압하며 24 V 루프 전원과 mA 측정으로 출력을 점검합니다.
압력 스위치 점검 — 동작·복귀 압력을 내장 시험 기능으로 확인합니다.
진공 계기 점검 — -850 mbar까지 진공 쪽을 만들어 연성 게이지를 점검합니다.

선택 가이드

점검 조건에 따라
718 대신 고를 모델

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
펌프 없이 측정만 할 때	Fluke 717	측정 전용이라 외부 펌프와 조합하고 액체 라인에도 적용합니다.
전동 펌프로 버튼 가압할 때	Fluke 719Pro	전동 펌프와 버니어, 선택형 RTD 입력을 갖춥니다.
폭발위험장소에서 펌프가 필요할 때	Fluke 718Ex	ATEX II 1G Ex ia IIC T4 본질안전 등급이며 내장 센서 정확도는 0.05 % FS입니다.
자동 가압과 결과 기록이 필요할 때	Fluke 729	목표 압력만 입력하면 내장 전동 펌프가 가압하고 결과를 기록합니다.

구성·옵션

718 범위 모델과
기본 구성

범위 모델 — 1G, 30G, 100G, 300G 중 점검할 최대 압력에 맞춰 선택합니다.
기본 구성 — 보호용 노란 홀스터, 테스트 리드와 악어 클립, 9 V 알카라인 배터리 2개, NIST 추적 가능 교정 보고서와 데이터가 들어 있습니다.
외부 압력 모듈 — Fluke 750P 계열 29종 중 필요한 범위를 추가합니다.

718 교정 연계

현장 점검의 기준이 되는 교정기도 정해진 주기로 교정해야 점검 결과를 믿을 수 있습니다. 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

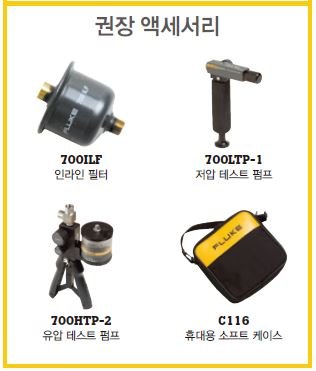

인라인 필터와 테스트 펌프, 케이스 등 권장 액세서리

718과 함께 보는
압력 교정기

718로 진공도 만들 수 있습니까?
네, 같은 핸드 펌프로 -850 mbar까지 진공을 만듭니다. 압력 쪽은 모델별 풀스케일까지 가압합니다.
718을 물이나 오일 라인에도 사용할 수 있습니까?
아닙니다. 건조 공기와 비부식성 기체 전용입니다. 액체 라인은 717에 외부 유압 펌프를 조합하는 구성을 검토하세요.
718로 트랜스미터에 전원을 공급하며 점검할 수 있습니까?
네, 24 V DC ±10 % 루프 전원을 갖추고 있어 전원을 공급하면서 0~24 mA를 읽습니다. 구동 부하는 배터리 상태에 따라 1000 Ω 또는 700 Ω입니다.
718을 폭발위험장소에서 사용할 수 있습니까?
아닙니다. 718은 본질안전형이 아닙니다. 방폭 구역에서는 Ex ia IIC T4 등급의 718Ex를 사용하세요.
