Fluke-717 압력교정기

Fluke-717 압력교정기

MODEL
Fluke-717
브랜드
FLUKE
제품 자료
제품문의 구매하기

펌프 없이 내장 센서로
압력을 재는 측정 전용 교정기

Fluke 717 압력 교정기 (측정 전용)

견적 받기

Fluke 국내 공식 대리점

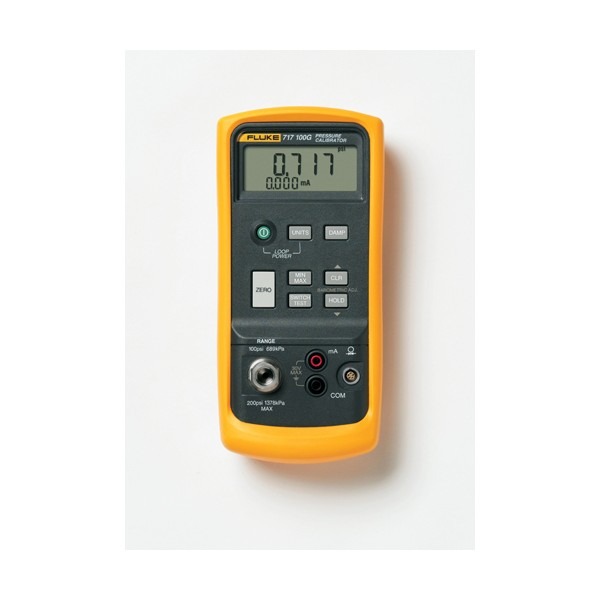

Fluke 717은 펌프 없이 내장 센서로 압력을 측정하는 측정 전용 압력 교정기(핸드헬드 압력 모듈 교정기)입니다. 24 V 루프 전원으로 2선식 트랜스미터를 구동하면서 mA를 함께 읽으므로, 1G부터 10,000G까지 11개 범위에서 계장 기기의 압력-전류 변환을 현장에서 점검할 수 있습니다.

내장 센서의 정확도 0.05 % FS는 1년 기준이며 18~28 °C에서 적용됩니다. 홀스터를 포함해 약 600 g이어서 계장 판넬 사이를 오가며 점검하기 좋습니다. 비부식성 기체와 액체 매체에 사용할 수 있는 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.05 % FS

내장 센서 정확도, 1년 기준

11개 모델

1G부터 10,000G까지 압력 범위

24 V DC

2선식 트랜스미터용 루프 전원

3년

제품 보증 기간

특징

펌프 없이 측정에 집중한
717 구조

핵심 특징현장에서 달라지는 점
펌프 없는 측정 전용 구조외부 펌프나 압력원을 연결해 측정만 하므로 본체가 가볍고, 이미 보유한 압력원을 그대로 활용할 수 있습니다.
압력과 mA 동시 판독압력과 전류를 한 화면에서 읽어 한 번 가압하는 것만으로 P/I 변환기의 입출력 관계를 점검합니다.
24 V 루프 전원2선식 트랜스미터에 전원을 공급하면서 0~24 mA를 읽으므로 벤치에서도 별도 전원 없이 점검할 수 있습니다.
압력 스위치 시험스위치의 설정 압력, 복귀 압력, 데드밴드를 한 번에 캡처해 기록 시간을 줄입니다.
mA 오류율 계산측정 전류의 오류율을 %로 계산해 주므로 합격 여부를 현장에서 바로 판정할 수 있습니다.
700P 모듈 확장700Pxx 압력 모듈 29종을 연결해 측정 범위를 넓히면 한 대로 여러 범위의 기기를 점검할 수 있습니다.

범위 선택

717 범위 선택과
% FS 읽는 법

정확도 0.05 % FS는 모델 풀스케일에 대한 비율이므로 같은 압력을 읽어도 범위가 클수록 절대 오차가 커집니다. 주로 점검하는 압력의 1.5배 안팎으로 풀스케일을 고르면 읽음값 대비 오차 비율이 낮게 유지됩니다.

과압 한계는 대부분 풀스케일의 2배이며, 1G는 5배, 300G는 25 bar(375 psi)입니다. 한계를 넘는 압력이 걸리지 않도록 외부 압력원에 릴리프 밸브를 함께 구성하세요.

외부 압력원과 조합하는 방법

717에는 펌프가 없으므로 1000G 이상 고압 모델은 유압 핸드 펌프 같은 외부 압력원과 함께 구성합니다. 압력 연결은 1/8 NPT 암나사입니다. 펌프까지 한 대로 갖추려면 수동 펌프를 내장한 718이나 전동 펌프를 내장한 719Pro가 적합합니다.

사양

717 11개 범위 비교와
공통 사양

항목범위 (psi)범위 (mbar · bar)상한 (kPa)분해능과압 한계
717 1G-1 ~ 1 psi-68.9 ~ 68.9 mbar6.89 kPa0.0001 psi · 0.001 mbar풀스케일의 5배
717 15G-12 ~ 15 psi-850 mbar ~ 1 bar103 kPa별도 문의풀스케일의 2배
717 30G-12 ~ 30 psi-850 mbar ~ 2 bar206.84 kPa0.001 psi · 0.1 mbar풀스케일의 2배
717 100G-12 ~ 100 psi-850 mbar ~ 7 bar689.48 kPa0.01 psi · 0.1 mbar풀스케일의 2배
717 300G-12 ~ 300 psi-850 mbar ~ 20 bar2068.42 kPa0.01 psi · 1 mbar375 psi (25 bar)
717 500G0 ~ 500 psi0 ~ 약 34.5 bar3447.38 kPa0.01 psi · 1 mbar풀스케일의 2배
717 1000G0 ~ 1000 psi0 ~ 69 bar6894.76 kPa0.1 psi · 1 mbar풀스케일의 2배
717 1500G0 ~ 1500 psi0 ~ 103.4 bar10342 kPa0.1 psi풀스케일의 2배
717 3000G0 ~ 3000 psi0 ~ 207 bar20684.27 kPa0.1 psi · 0.01 bar풀스케일의 2배
717 5000G0 ~ 5000 psi0 ~ 345 bar34474 kPa0.1 psi · 0.01 bar풀스케일의 2배
717 10,000G0 ~ 10,000 psi0 ~ 690 bar69,000 kPa별도 문의풀스케일의 2배

717 시리즈 공통 사양

항목사양
내장 센서 정확도0.05 % FS (전 모델, 1년 · 18 ~ 28 °C)
매체비부식성 기체 · 액체
압력 발생없음 (측정 전용)
압력 연결1/8 NPT 암나사
압력 모듈 연결1 inH₂O ~ 10,000 psi (2.5 mbar ~ 700 bar) 범위의 Fluke 700Pxx 모듈 29종, 분해능·정확도·과압은 모듈 사양에 따름
mA 측정0 ~ 24 mA (-25 ~ 125 %), 정확도 0.015 % + 2 counts, 분해능 0.001 mA
루프 전원24 V DC ±10 %
루프 구동 부하20 mA에서 1000 Ω (배터리 6.8 V 초과) · 700 Ω (배터리 5.8 ~ 6.8 V)
디스플레이5자리 LCD
기능영점 · 최소 · 최대 · 유지 · 댐핑 · 압력 스위치 시험(설정 · 복귀 · 데드밴드) · mA 오류율 계산 · 공학 단위 11종
전원9 V 알카라인 1개 (ANSI/NEDA 1604A 또는 IEC 6LR61)
외형 치수 / 무게201 × 98 × 52 mm / 약 600 g (홀스터 포함)
동작 온도 / 보관 온도-10 ~ 55 °C / -40 ~ 60 °C
습도 (비응축)95 % (10 ~ 30 °C) · 75 % (30 ~ 40 °C) · 45 % (40 ~ 50 °C) · 35 % (50 ~ 55 °C)
작동 고도최대 3000 m
내구1 m 낙하 · 2 g 랜덤 진동 (5 ~ 500 Hz)
안전 규격북미 규격 C22.2 No. 1010.1-1992
보증3년

활용 분야

계장 기기 점검이
필요한 현장

  • 트랜스미터 교정 — 2선식 트랜스미터에 전원을 공급하고 mA 출력을 압력과 함께 읽습니다.
  • P/I 변환기 점검 — 압력과 전류를 동시에 보며 변환 오차를 판정합니다.
  • 압력 스위치 시험 — 설정 압력, 복귀 압력, 데드밴드를 캡처해 기록합니다.
  • 현장 계기 점검 — 약 600 g 본체를 들고 가 설치 위치에서 바로 읽습니다.
  • 액체 라인 계기 점검 — 외부 압력원과 700P 모듈을 연결해 액체 매체 계기를 점검합니다.

선택 가이드

펌프 유무로 고르는
717·718·719Pro

이럴 때 (현장 조건·용량)권장 모델선택 이유
펌프 없이 측정만 할 때717측정 전용이라 가장 가볍고 외부 압력원을 그대로 사용합니다.
손 펌프로 직접 가압할 때718수동 펌프를 내장해 외부 압력원 없이 손으로 직접 가압할 수 있습니다.
전동 펌프로 버튼 가압할 때719Pro전동 펌프를 내장합니다.
두 센서로 압력을 함께 측정할 때721이중 센서 구성이라 두 압력을 한 대로 함께 측정합니다.
자동 가압과 결과 기록이 필요할 때729자동 압력 교정기입니다.

구성·옵션

717 기본 구성품과
확장 부속

구분내용
기본 구성보호용 노란색 홀스터(테스트 리드 보관 공간 포함), 테스트 리드와 앨리게이터 클립, 지침서(14개 언어), 9 V 알카라인 배터리 1개, NIST 추적 가능 교정 보고서와 데이터
모델 선택1G부터 10,000G까지 범위 표의 11개 모델 중 선택
외부 모듈Fluke 700Pxx 계열 29종 중 필요한 모듈
액세서리Toolpack 자석 걸이 시스템, 케이스, 펌프와 호스 키트

717 교정 연계

압력 교정기는 정해진 주기로 교정해야 정확도 0.05 % FS의 근거가 유지됩니다. 교정 주기와 KOLAS 교정 가능 여부는 (주)테솔이 인정 범위를 기준으로 안내해 드립니다.

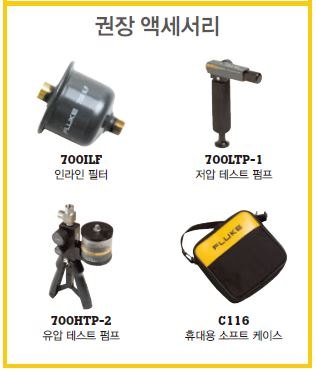

Fluke-717 - 인라인 필터와 테스트 펌프, 케이스 등 권장 액세서리
인라인 필터와 테스트 펌프, 케이스 등 권장 액세서리
