방폭 구역에서 펌프로 가압하며
압력을 재는 본질안전 교정기

Fluke 718Ex 본질안전 압력 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 718Ex는 ATEX II 1G Ex ia IIC T4 본질안전 등급의 압력·진공 핸드 펌프를 내장한 휴대형 압력 교정기(Intrinsically Safe Pressure Calibrator)입니다. 30G·100G·300G 세 모델이 0.05 % FS 내장 센서와 mA 측정으로 폭발위험장소의 트랜스미터와 압력 스위치를 점검합니다.

버니어와 블리드 밸브로 목표 압력을 미세하게 맞추고, 푸시 버튼으로 조작하는 휴대 본체의 5자리 화면에 압력과 전류가 함께 표시됩니다. 따라서 방폭 구역 안에서 한 대로 가압과 판독을 모두 진행할 수 있습니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

Ex ia IIC T4

ATEX II 1G 방폭 표시

0.05 % FS

내장 센서 정확도

8종

본질안전 700PEx 모듈

9 V 1개

알카라인 배터리 전원

특징

위험장소에서
펌프까지 갖춘 718Ex

핵심 특징현장에서 달라지는 점
ATEX II 1G Ex ia IIC T4본질안전 방폭 표시를 갖춘 본체라 폭발위험장소 안으로 가져가 그 자리에서 점검할 수 있습니다.
압력·진공 핸드 펌프와 미세 조정 버니어외부 압력원 없이 목표 압력까지 맞출 수 있어 방폭 구역 안에 들일 장비 수가 줄어듭니다.
mA 측정 (0~24 mA, 0.001 mA)트랜스미터 출력 전류를 압력과 함께 표시해 가압 중 출력 변화를 바로 대조합니다.
압력 스위치 시험 내장동작 압력과 복귀 압력을 현장에서 확인해 스위치 합부를 판정합니다.
영점·최소·최대·대기·댐핑 기능압력이 흔들리는 가압 구간에서도 대기와 댐핑으로 읽음값을 안정시킵니다.
본질안전 700PEx 모듈 8종본질안전 조건을 유지한 채 본체 범위를 넘는 계기를 200 bar까지 점검할 수 있습니다.

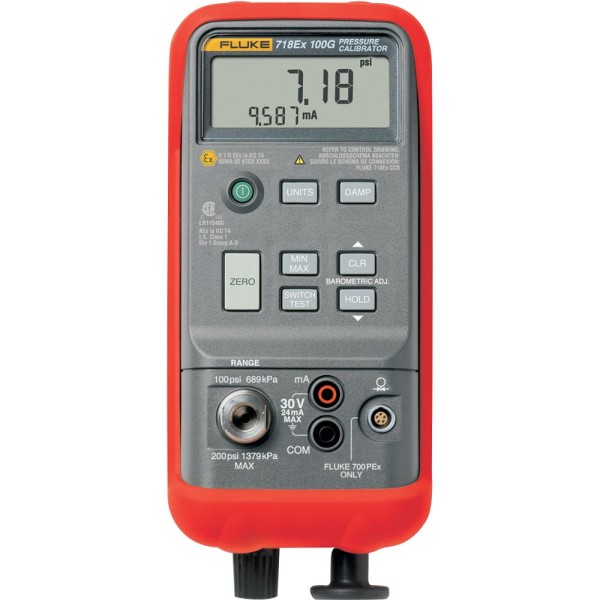

Fluke 718Ex - 표시창과 압력 포트, 단자가 있는 압력 교정기 전면
표시창과 압력 포트, 단자가 있는 압력 교정기 전면

방폭 표시

718Ex 방폭 표시와
718과의 사양 차이

718Ex는 일반 718과 휴대 형식은 같지만 사양이 다릅니다. 내장 센서 정확도는 0.05 % FS로 718의 0.025 % FS보다 넓고, 24 V 루프 전원 없이 mA 측정 기능만 갖췄습니다. 방폭 표시는 ATEX II 1G Ex ia IIC T4와 북미 본질안전 등급(Class I Div 1 Groups A-D T4)이므로, 현장의 구역과 가스 그룹, 온도 등급을 장비 표시와 먼저 대조하세요.

연결 장비까지 본질안전으로

본질안전은 연결하는 장비까지 함께 따져야 유지됩니다. 718Ex는 본질안전 700PEx 압력 모듈 8종으로 200 bar까지 측정하므로, 위험장소 안에서는 이 모듈만 연결하고 일반 750P 모듈은 방폭 구역 밖에서 사용하세요.

운용

718Ex 배터리와
가압 운용

전원은 9 V 알카라인 배터리 1개이며 사용하는 기능에 따라 4~20시간 동작합니다. 내장 펌프의 가압 하한은 -820 mbar이고 내장 센서 범위의 하한은 -830 mbar이므로, 진공 쪽 점검은 펌프가 도달하는 범위를 기준으로 계획하세요.

사양

718Ex 세 가지 범위와
방폭 사양

항목718Ex 30G718Ex 100G718Ex 300G
내장 센서 범위-830 mbar ~ 2 bar-830 mbar ~ 7 bar (약 100 psi)-830 mbar ~ 20 bar
표기 기준 psi (약 bar)30 psi (약 2.07 bar)100 psi (약 6.89 bar)300 psi (약 20.7 bar)
분해능0.0001 bar0.001 bar0.0001 bar
과압 한계풀스케일의 3배풀스케일의 2배25 bar (375 psi)
Fluke 품번209631020963223023328

718Ex 시리즈 공통 사양

항목사양
방폭 표시ATEX II 1G Ex ia IIC T4
북미 본질안전I.S. Class I Div 1 Groups A-D, T4
내장 센서 정확도0.05 % FS (3개 모델)
압력 모듈 사용 시전체 스팬의 0.025 %까지 (모듈 사양에 따름)
기능영점, 최소, 최대, 대기, 댐핑
압력 단위psi · inH₂O (4 °C) · inH₂O (20 °C) · kPa · cmH₂O (4 °C) · cmH₂O (20 °C) · bar · mbar · kg/cm² · mmHg · inHg
내장 펌프압력·진공 핸드 펌프, 미세 조정 버니어·블리드 밸브, -820 mbar ~ 풀스케일, 비부식성 기체 전용
외부 모듈본질안전 Fluke 700PEx 압력 모듈 8종, 200 bar까지 측정
mA 측정0 ~ 24 mA, 읽음값의 0.02 % ±2 counts, 분해능 0.001 mA
루프 전원해당 없음 (mA 측정 기능만 제공)
디스플레이5자리 LCD, 압력·전류 동시 표시
스위치 시험압력 스위치 시험 내장
전원9 V 알카라인 1개 (ANSI/NEDA 1604A 또는 IEC 6LR61), 4 ~ 20시간 (사용 기능에 따라)
크기 · 무게216 × 94 × 66 mm · 약 992 g (홀스터 포함)
동작 · 보관 온도-10 ~ 55 °C · -40 ~ 60 °C
습도 (응축 없음)95 % (10 ~ 30 °C) · 75 % (30 ~ 40 °C) · 45 % (40 ~ 50 °C) · 35 % (50 ~ 55 °C)
작동 고도최대 3,000 m
충격 · 진동1 m 낙하 · 랜덤 2 g (5 ~ 500 Hz)
보증3년 (펌프 1년)

활용 분야

폭발위험장소의
압력 점검

  • 위험장소 트랜스미터 교정 — 본질안전 구역에서 펌프로 가압하고 측정 기능으로 출력 mA를 읽습니다.
  • 압력 스위치 시험 — 스위치의 동작과 복귀 압력을 방폭 구역 안에서 확인합니다.
  • 현장 계기 점검 — 휴대형 본체를 설비 옆으로 가져가 게이지의 지시값을 대조합니다.

선택 가이드

구역·기능별로 고르는
방폭·일반 압력 교정기

이럴 때 (현장 조건·규격)권장 모델선택 이유
비위험장소에서 펌프 교정기가 필요할 때Fluke 7180.025 % FS 정확도에 24 V 루프 전원을 갖춘 수동 펌프 교정기여서 비위험장소에서는 더 정밀하게 점검할 수 있습니다.
이중 센서로 두 압력을 함께 읽을 때Fluke 721ExEx ia IIB T3 Gb 등급의 측정 전용 이중 센서 교정기로 위험장소에서 두 압력을 함께 읽습니다.
위험장소 밖에서 같은 센서 조합이 필요할 때Fluke 721펌프 없이 측정만 하는 이중 센서 정밀 교정기입니다.

구성·옵션

718Ex 범위 선택과
방폭 구성품

  • 범위 모델 — 30G, 100G, 300G 중 점검 계기의 최대 압력에 맞춰 선택합니다.
  • 기본 구성 — 빨간 홀스터, TL75 테스트 리드, AC72 테스트 클립, 14개 언어 설명서 CD, 718Ex 제어 도면(CCD), NIST 추적 가능 교정 보고서와 데이터가 들어 있습니다.
  • 외부 압력 모듈 — 위험장소에서는 본질안전 700PEx 모듈 8종만 연결합니다.

718Ex 교정 연계

방폭 구역에서 사용하는 교정기도 정해진 주기로 교정해야 합니다. KOLAS 인정 범위 안에서 가능한 교정 항목은 (주)테솔이 확인해 안내해 드립니다.
