Fluke 721Ex 방폭형 정밀 압력 교정기

Fluke 721Ex 방폭형 정밀 압력 교정기

MODEL
Fluke 721Ex
브랜드
FLUKE
제품 자료
제품문의 구매하기

위험장소에서 정압과 차압을
함께 재는 본질안전 교정기

Fluke 721Ex 본질안전 이중 센서 압력 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 721Ex는 ATEX·IECEx Ex ia IIB T3 Gb 등급을 받은 본질안전형 이중 센서 압력 교정기(Intrinsically Safe Dual Sensor Pressure Calibrator)입니다. 절연된 저압·고압 센서 2개와 Pt100 RTD 입력을 갖춰 위험장소 안에서 가스 유량 계산기의 정압과 차압을 점검합니다.

1년 정확도는 0.025 % FS이며, 고압 센서 가운데 345 bar 쪽만 0.035 % FS를 적용합니다. 외부 압력원에 연결해 읽기만 하는 측정 전용 모델로, (주)테솔이 국내에 공식 공급합니다.

IIB T3 Gb

ATEX · IECEx 방폭 등급

0.025 %FS

1년 압력 정확도

2채널

센서 독립 입력

539 g

본체 무게

특징

본질안전 등급의
721Ex 이중 센서 교정기

핵심 특징현장에서 달라지는 점
Ex ia IIB T3 Gb 방폭 등급위험장소에 직접 반입하는 교정기라 구역 밖에서 측정한 값을 옮겨 적지 않아도 됩니다.
절연 센서 2개낮은 압력과 높은 압력을 독립 입력으로 받아 정압과 차압을 한 대에서 읽습니다.
Pt100 RTD 입력프로브를 선택해 연결하면 온도를 압력과 같은 화면에서 읽을 수 있습니다.
양쪽 입력의 스위치 시험두 압력 입력 모두에서 스위치 동작 압력을 확인합니다.
19종 압력 단위현장 기준 단위로 표시를 바꿀 수 있어 단위 환산 실수가 줄어듭니다.
3개 입력 동시 표시백라이트 그래픽 화면에 입력 세 개를 함께 표시해 값 사이의 관계를 바로 판단합니다.

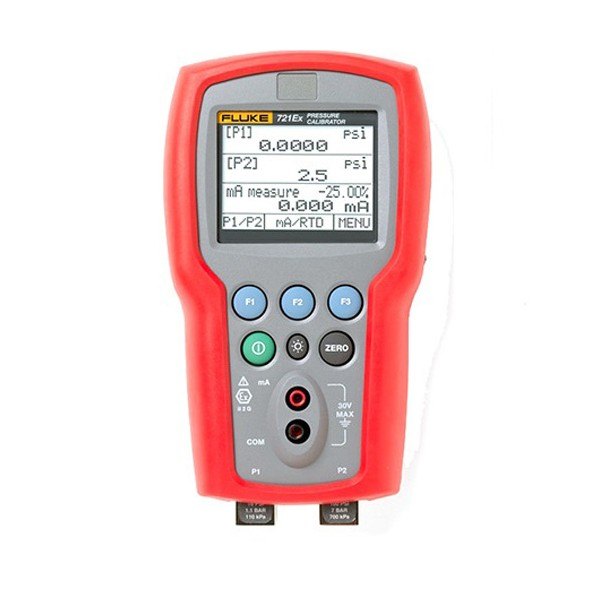

Fluke 721Ex - 표시창과 버튼, 단자가 있는 압력 교정기 전면
표시창과 버튼, 단자가 있는 압력 교정기 전면

등급 읽기

IIB T3 Gb의
의미와 한계

721Ex의 표시는 Ex ia IIB T3 Gb이며, 적용 주변 온도는 -10~45 °C입니다. 가스 그룹 IIB까지만 해당하므로 IIC 가스가 있는 구역에는 적합하지 않습니다. 이 경우에는 Ex ia IIC T4 등급의 718Ex가 대안입니다.

일반 721과 달라지는 조건

압력 정확도는 일반 721과 같지만 동작 온도가 -10~45 °C로 좁아집니다. 24 V 루프 전원과 0~30 V DC 측정은 일반 721에만 있고, 721Ex는 0~24 mA만 측정합니다.

위험장소에서는 본질안전 정격이 있는 모듈만 연결하세요. 압력 포트는 700P 시리즈 모듈을 받으며, 연결하는 장비의 방폭 조건도 함께 확인해야 합니다.

사양

721Ex 센서 조합별
사양

모델저압 센서고압 센서Fluke 품번
721Ex-1615-14 ~ +16 psi (약 1.1 bar까지)1500 psi (103.4 bar)4353420
721Ex-1630-14 ~ +16 psi (약 1.1 bar까지)3000 psi (200 bar)4353464
721Ex-1650-14 ~ +16 psi (약 1.1 bar까지)5000 psi (345 bar)4353506
721Ex-3615-14 ~ +36 psi (약 2.48 bar까지)1500 psi (103.4 bar)4353435
721Ex-3630-14 ~ +36 psi (약 2.48 bar까지)3000 psi (200 bar)4353473
721Ex-3650-14 ~ +36 psi (약 2.48 bar까지)5000 psi (345 bar)4353514

721Ex 공통 사양

항목사양
방폭 표시ATEX Ex ia IIB T3 Gb (Ta = -10 ~ +45 °C) · IECEx Ex ia IIB T3 Gb · II 2 G
방폭 인증 번호KEMA 10 ATEX 0168X · IECEx 10.0013X
압력 정확도 (1년)0.025 % FS · 1650과 3650의 고압 센서 0.035 % FS
온도 영향15 ~ 35 °C 밖에서 ±0.002 % FS/°C 추가
분해능저압 센서 0.001 psi · 고압 센서 0.1 psi
압력 발생없음 (측정 전용)
센서 · 연결절연 스테인리스 센서 2개, 1/8 in NPT 포트 2개, 700P 시리즈 모듈 연결
압력 단위19종 선택
mA 측정0 ~ 24 mA, 분해능 0.001 mA, 읽음값의 ±0.015 % ±0.002 mA
루프 전원 · 전압 측정해당 없음 (일반 721 전용 기능)
RTD 온도Pt100 입력, 프로브 선택 사양
디스플레이그래픽 백라이트 화면에 입력 3개 표시
메모리설정 5개 저장 후 호출
스위치 시험양쪽 압력 입력
전원6.0 V DC, AA 배터리 4개, 연속 35시간 초과
크기 · 무게20 × 11 × 5.8 cm · 539 g
보호 등급IP-40
동작 온도-10 ~ 45 °C
보관 온도배터리를 뺀 상태에서 -20 ~ 60 °C
사용 가능 고도2,000 m

활용 분야

방폭 구역 안의
압력 계측 현장

  • 가스 유량 계량 점검 — 정압과 차압을 위험장소 안에서 함께 확인합니다.
  • 트랜스미터 점검 — 낮은 압력 입력과 높은 압력 입력으로 두 수준을 읽습니다.
  • 압력 스위치 시험 — 입력 두 곳 모두에서 동작점을 확인합니다.

선택 가이드

구역 등급과
펌프 유무로 선택

이럴 때 (현장 조건)권장 모델선택 이유
IIB T3 Gb 구역에서 두 센서가 필요할 때Fluke 721ExEx ia IIB T3 Gb 등급의 이중 센서 측정 전용 모델이라 해당 구역에서 정압과 차압을 함께 읽습니다.
IIC 가스 구역에서 펌프가 필요할 때Fluke 718ExEx ia IIC T4 등급에 핸드 펌프까지 내장해 IIC 구역에서 직접 가압할 수 있습니다.
위험장소 밖에서 같은 센서 조합이 필요할 때Fluke 72124 V 루프 전원과 0~30 V DC 측정을 더 갖춘 일반 구역용 모델입니다.

구성·옵션

모델 선택과
추가 품목

  • 모델 — 사양표의 여섯 조합 가운데 점검할 압력 범위에 맞는 모델 하나를 선택합니다.
  • 동봉품 — 휴대용 소프트 케이스, 사용설명서, 테스트 리드, AA 4개, 추적 가능 교정 인증서가 함께 옵니다.
  • 온도 프로브 — Pt100 RTD 프로브는 따로 골라 추가합니다.
  • 외부 모듈 — 위험장소에서는 본질안전 정격이 있는 700P 시리즈 모듈만 연결합니다.

교정 관리

위험장소에서 판정 기준이 되는 721Ex도 정해진 주기로 교정해야 합니다. 정기 교정은 (주)테솔이 KOLAS 인정 범위 안에서 가능한지 확인하고 교정 일정을 안내해 드립니다.
