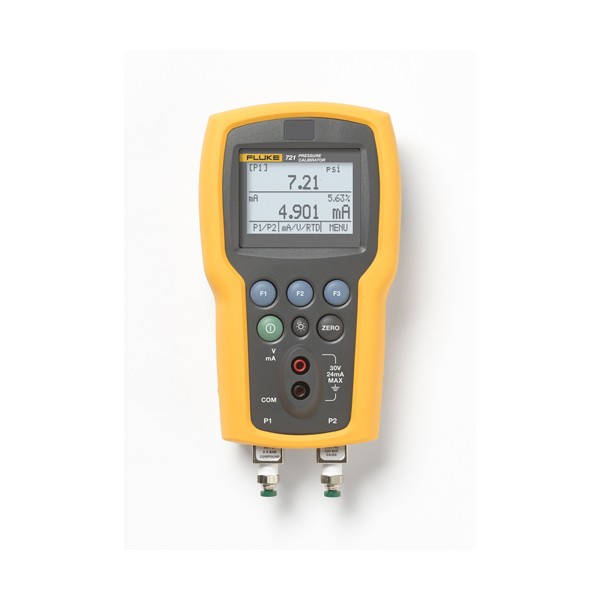

FLUKE 721 정밀 압력 교정기

MODEL
FLUKE-721
브랜드
FLUKE

센서 두 개로 정압·차압을⁣ 함께 재는 정밀 압력 교정기

Fluke 721 이중 센서 정밀 압력 교정기

견적 받기

Fluke 한국 공식 대리점

Fluke 721은 서로 절연된 저압·고압 스테인리스 센서 두 개와 Pt100 RTD 입력, 24 V 루프 전원을 539 g 본체에 담은 측정 전용 정밀 압력 교정기(Dual Sensor Pressure Calibrator)입니다. 천연가스 거래용 유량 계산기의 정압과 차압, 온도를 한 번에 점검할 수 있습니다.

압력 정확도는 1년 기준 0.025 % FS이며, 고압 345 bar 센서만 0.035 % FS입니다. 펌프가 없으므로 외부 펌프와 조합해 사용합니다. 두 센서를 동시에 읽어 게이지를 바꿔 끼우지 않아도 되며, 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.025 %FS

1년 압력 정확도

2개

절연 압력 센서

Pt100

RTD 온도 입력

24 V

트랜스미터 루프 전원

특징

721의 이중 센서와⁣ 온도·전류 입력

핵심 특징현장에서 달라지는 점
절연 센서 2개저압과 고압 센서를 동시에 읽어 정압과 차압을 한 대로 확인하므로 게이지 교체 작업이 줄어듭니다.
Pt100 RTD 입력선택 RTD 프로브를 연결해 온도를 같은 화면에서 읽으므로 유량 계산기의 온도 입력을 함께 점검합니다.
24 V 루프 전원과 mA·전압 측정트랜스미터에 전원을 공급하면서 0~24 mA와 0~30 V DC를 읽으므로 루프 점검 장비가 줄어듭니다.
3개 입력 동시 표시입력 세 개를 백라이트 그래픽 화면에 함께 띄우므로 값을 번갈아 볼 필요가 없습니다.
계기 설정 5개 저장자주 쓰는 점검 구성을 저장해 두고, 전원을 켜면 마지막 설정을 불러와 준비 시간이 짧아집니다.
양쪽 압력 입력의 스위치 시험저압·고압 어느 쪽 입력에서도 압력 스위치의 동작 압력을 확인할 수 있습니다.

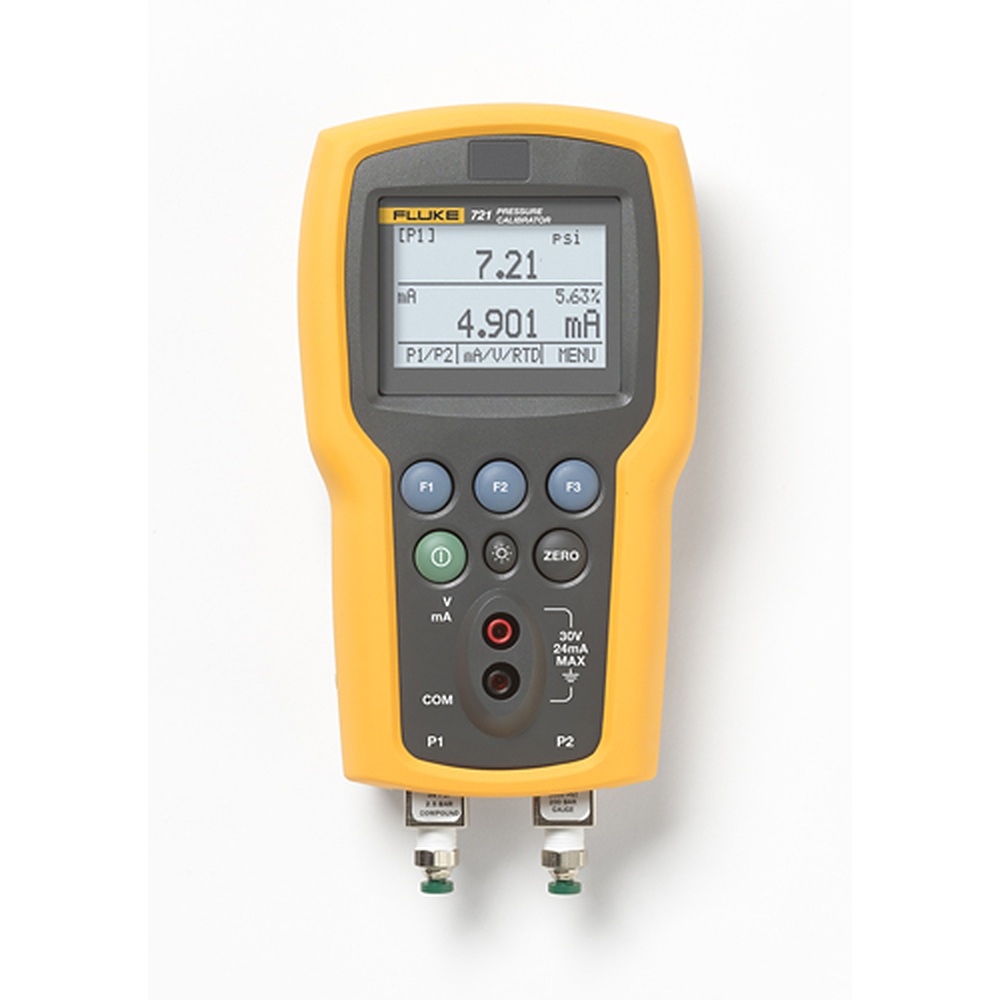

FLUKE-721 - 표시창과 조작 버튼, 압력 포트가 있는 압력 교정기
표시창과 조작 버튼, 압력 포트가 있는 압력 교정기

센서 조합

여섯 가지 조합,⁣ 정확도 구분

721은 저압 센서 두 종과 고압 센서 세 종을 조합한 여섯 모델로 구성됩니다. 345 bar 고압 센서가 들어간 1650과 3650은 고압 측 정확도가 0.035 % FS이므로, 판정 허용차를 센서별로 따로 적용해야 합니다.

펌프 없는 측정 전용 구조

721은 압력을 만들지 않습니다. 공압 핸드 펌프 700PTP-1이나 유압 핸드 펌프 700HTP-2 같은 외부 펌프로 가압하고 721로 읽는 구성이 기본입니다. 15~35 °C 밖에서는 ±0.002 % FS/°C가 추가됩니다.

사양

모델별 센서와⁣ 공통 사양

모델저압 센서고압 센서Fluke 품번
721-1615-0.97 ~ 1.1 bar (-14 ~ +16 psi)0 ~ 103.4 bar (1500 psi)4353401
721-1630-0.97 ~ 1.1 bar (-14 ~ +16 psi)0 ~ 200 bar (3000 psi)4353447
721-1650-0.97 ~ 1.1 bar (-14 ~ +16 psi)0 ~ 345 bar (5000 psi)4353486
721-3615-0.97 ~ 2.48 bar (-14 ~ +36 psi)0 ~ 103.4 bar (1500 psi)4353412
721-3630-0.97 ~ 2.48 bar (-14 ~ +36 psi)0 ~ 200 bar (3000 psi)4353458
721-3650-0.97 ~ 2.48 bar (-14 ~ +36 psi)0 ~ 345 bar (5000 psi)4353499

721 공통 사양

항목사양
압력 정확도 (1년)0.025 % FS · 1650과 3650의 고압 센서 0.035 % FS
온도 영향15 ~ 35 °C 안에서는 영향 없음, 밖에서는 ±0.002 % FS/°C 추가
분해능저압 센서 0.001 psi · 고압 센서 0.1 psi
압력 발생없음 (측정 전용)
센서 · 연결스테인리스 스틸 절연 센서 2개 · 1/8 in NPT 포트 2개
압력 단위17종 선택
mA 측정0 ~ 24 mA, 분해능 0.001 mA, 읽음값의 ±0.015 % ±0.002 mA
전압 측정0 ~ 30 V DC, 분해능 0.001 V, 읽음값의 ±0.015 % ±0.002 V
루프 전원24 V
RTD 온도-40 ~ 150 °C, 분해능 0.01 °C, 읽음값의 ±0.015 % ±0.02 Ω, ±0.1 °C · 720RTD 프로브 조합 시 ±0.25 °C
디스플레이백라이트 그래픽 화면, 입력 3개 동시 표시
메모리계기 설정 5개 저장·호출
외부 모듈Fluke 750P 압력 모듈
전원AA 4개 (6.0 V DC), 35시간 초과
크기 · 무게20 × 11 × 5.8 cm · 539 g
보호 등급IP-40
동작 온도-10 ~ 50 °C
보관 온도-20 ~ 60 °C (배터리 제외)
작동 고도2,000 m

활용 분야

정압·차압·온도를⁣ 함께 보는 현장

  • 유량 계산기 점검 — 정압과 차압, 온도를 한 대로 함께 확인합니다.
  • 트랜스미터 교정 — 24 V 루프 전원으로 트랜스미터를 구동하며 출력을 읽습니다.
  • 가스 상거래 계량 — 저압과 고압 센서로 두 압력 수준을 동시에 읽습니다.
  • 압력 스위치 시험 — 양쪽 압력 입력에서 동작 압력을 확인합니다.
FLUKE-721 - 한 손으로 압력 교정기를 들고 있는 모습
한 손으로 압력 교정기를 들고 있는 모습

선택 가이드

펌프와 방폭 여부로⁣ 고르는 모델

이럴 때 (현장 조건)권장 모델선택 이유
위험장소에서 이중 센서가 필요할 때Fluke 721ExEx ia IIB T3 Gb 등급이라 같은 이중 센서 측정을 위험장소 안에서 할 수 있습니다.
펌프 내장 교정기가 필요할 때Fluke 718핸드 펌프를 내장하고 네 가지 범위를 갖춰 외부 펌프 없이 가압할 수 있습니다.
전동 펌프와 RTD 입력이 필요할 때Fluke 719Pro전동 펌프에 선택형 RTD 입력을 더한 모델이라 버튼으로 가압하며 온도까지 읽습니다.

구성·옵션

721 센서 조합과⁣ 선택 품목

  • 모델 선택 — 1615, 1630, 1650, 3615, 3630, 3650 중 점검 범위에 맞는 조합을 고릅니다.
  • 기본 구성 — 소프트 케이스, AA 배터리 4개, 테스트 리드, 사용설명서, 추적 가능 교정 인증서가 들어 있습니다.
  • 온도 프로브 — 720RTD 프로브와 720URTDA 어댑터를 별도로 선택합니다.
  • 외부 펌프 — 700PTP-1 공압 핸드 펌프와 700HTP-2 유압 핸드 펌프가 있습니다.

교정 주기

유량 계산기 점검의 기준이 되는 721도 주기적으로 교정해야 합니다. 저압·고압 센서 조합에 맞춘 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

FLUKE-721 - 트랜스미터에 교정기를 연결해 점검하는 모습
트랜스미터에 교정기를 연결해 점검하는 모습
