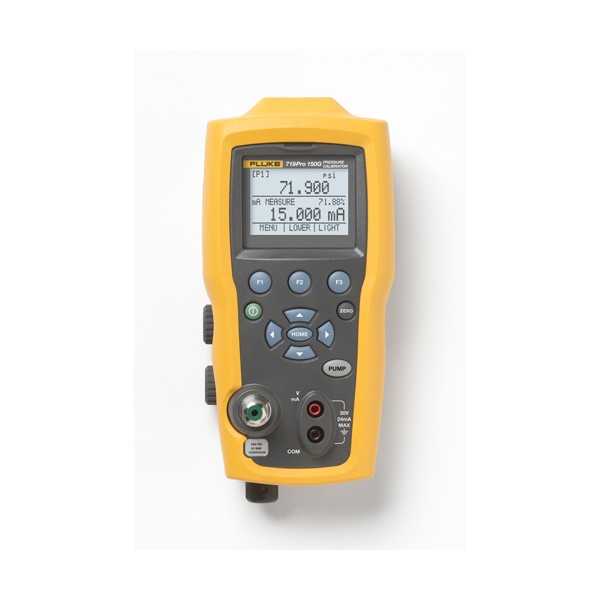

FLUKE 719 PRO 전기 압력 교정기

FLUKE 719 PRO 전기 압력 교정기

MODEL
FLUKE-719 Pro
브랜드
FLUKE
제품 자료
제품문의 구매하기

전동 펌프에 버니어를 더해
압력을 미세하게 맞추는 교정기

Fluke 719Pro 전동 압력 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 719Pro는 전동 펌프와 정밀 버니어로 압력을 조정하는 압력 교정기(Electric Pump Pressure Calibrator)로, 30G·150G·300G 세 모델이 있습니다. mA 출력·시뮬레이션·측정과 24 V 루프 전원, 선택형 RTD 온도 입력을 한 대에 담아 트랜스미터와 압력 스위치, 압력 게이지를 점검합니다.

압력 정확도는 6개월 기준 ±0.025 % FS, 1년 기준 ±0.035 % FS이므로 교정 주기에 맞는 값을 판정 기준으로 삼으세요. 펌프 한계를 미리 설정해 과압을 막고, 큰 백라이트 화면에 세 가지 값을 함께 표시합니다. 719Pro는 (주)테솔이 국내에 공식 공급합니다.

±0.035 %FS

1년 압력 정확도

±0.025 %FS

6개월 압력 정확도

20 bar

300G 모델 상한 압력

3개 값

한 화면 동시 표시

특징

719Pro 전동 펌프와
RTD 온도 입력

핵심 특징현장에서 달라지는 점
전동 펌프와 정밀 버니어버튼으로 가압한 뒤 버니어로 목표 압력에 가깝게 조정하므로 읽음값이 안정되는 시간이 짧아집니다.
펌프 한계와 목표 압력 설정화면에서 목표 압력을 직접 정하고 펌프 한계를 설정해 범위를 넘는 과압 가압을 막습니다.
mA 출력·시뮬레이션·측정4~20 mA 루프에서 송신기와 측정기 역할을 한 대로 맡아 루프 점검 장비가 줄어듭니다.
선택형 RTD 온도 입력720RTD 프로브를 연결하면 공정 온도를 압력과 같은 화면에서 읽어 온도 보상 점검을 함께 진행할 수 있습니다.
세척 포트와 유체 트랩습기와 유체로 인한 펌프 고장을 줄여 현장 점검이 중간에 멈추지 않습니다.
스위치 시험 내장압력 스위치의 설정 압력과 복귀 압력을 내장 기능으로 바로 확인합니다.

정확도 기간

6개월 값과 1년 값으로
읽는 719Pro 정확도

719Pro의 압력 정확도는 6개월 기준 ±0.025 % FS, 1년 기준 ±0.035 % FS 두 가지입니다. 교정 주기를 1년으로 운영하면 ±0.035 % FS로 판정해야 하며, 300G 모델에서 이 값은 약 7 mbar의 폭에 해당합니다.

15~35 °C 밖에서 더해지는 온도 계수

15~35 °C 범위를 벗어나면 ±0.002 % FS/°C가 추가되므로, 겨울철 옥외나 고온 기계실에서는 이 값을 더해 판정 기준을 계산하세요. 동작 온도는 -10~50 °C입니다.

매체·부하

기체 전용과
유체 트랩

719Pro는 건조 공기와 비부식성 기체 전용입니다. 유체 트랩이 포함되어 있어도 액체 매체용은 아니므로, 유압 계기는 외부 유압 펌프와 측정 전용 교정기를 조합해 점검하세요. mA 출력은 최대 부하 1000 Ω까지 구동합니다.

사양

세 가지 범위
모델별 사양

항목719Pro 30G719Pro 150G719Pro 300G
압력 범위-0.8 ~ 2 bar (-12 ~ 30 psi)-0.8 ~ 10 bar (-12 ~ 150 psi)-0.8 ~ 20 bar (-12 ~ 300 psi)
kPa 범위-82.7 ~ 206.8 kPa-82.7 ~ 1034 kPa-82.7 ~ 2068 kPa
분해능0.0001 bar · 0.001 psi0.001 bar · 0.01 psi0.001 bar · 0.01 psi
펌프 사이클 (배터리 1세트)1000회 (30 psi까지)300회 (150 psi까지)100회 (300 psi까지)
Fluke 품번435321843532294353234

719Pro 공통 사양

항목사양
압력 정확도±0.025 % FS (6개월) · ±0.035 % FS (1년)
온도 영향15 ~ 35 °C 밖에서 ±0.002 % FS/°C 추가
압력 측정내부 센서 또는 외부 압력 모듈
전동 펌프정밀 조정 버니어, 펌프 한계 설정, 펌핑 목표 압력 직접 설정, 세척 포트, 유체 트랩 제공
매체건조 공기 · 비부식성 기체 전용
압력 포트1/8 in 암 NPT
압력 단위psi · bar · mbar · kPa · kgf/cm² · cmH2O · mH2O · inH2O · mmHg · inHg · ftH2O
mA0 ~ 24 mA 측정 · 출력 · 시뮬레이션, 분해능 0.001 mA, 읽음값의 ±0.015 % ±2 counts, 최대 부하 1000 Ω, 시뮬레이션 시 최대 26 V DC
전압 측정30 V DC, 분해능 0.001 V, 읽음값의 ±0.015 % ±2 counts
루프 전원24 V DC
RTD 온도 (선택)Pt100, -50 ~ 150 °C, 분해능 0.01 °C, ±0.1 °C · 720RTD 프로브 조합 시 ±0.25 °C
디스플레이대형 백라이트 화면, 값 3개 동시 표시
스위치 시험압력 스위치 시험 내장
커넥터바나나 잭 · RTD 4핀 · 모듈 6핀
외부 모듈Fluke 750P 압력 모듈 29종
전원AA 알카라인 8개
크기 · 무게24.13 × 11.18 × 7 cm · 1.2 kg (홀스터 포함)
동작 온도-10 ~ 50 °C
보관 온도-20 ~ 60 °C

활용 분야

전동 가압과 온도를
함께 쓰는 현장

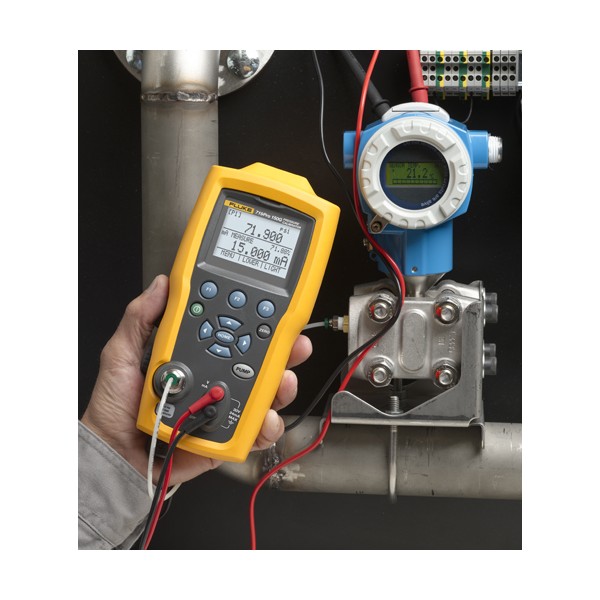

  • 트랜스미터 교정 — 전동 펌프로 가압하며 출력 mA를 함께 확인합니다.
  • 압력 스위치 점검 — 설정·복귀 압력을 내장 시험으로 확인합니다.
  • 압력 게이지 교정 — 버니어로 목표 압력에 맞춰 지시값을 읽습니다.
  • 온도가 함께 필요한 점검 — RTD 프로브를 연결해 온도 입력을 더합니다.

선택 가이드

가압 방식과 기능으로 고르는
Fluke 압력 교정기

이럴 때 (현장 조건)권장 모델선택 이유
핸드 펌프로 직접 가압할 때Fluke 718핸드 펌프를 내장하고 1G·30G·100G·300G 네 범위를 갖춰 직접 가압하는 점검에 맞습니다.
30G·100G 범위로 충분할 때Fluke 719전동 펌프를 갖추되 RTD 온도 입력은 없어 압력만 점검할 때 적합합니다.
자동 가압과 기록이 필요할 때Fluke 729목표 압력을 입력하면 내장 펌프가 자동 가압하고 결과를 기록합니다.
펌프 없이 이중 센서로 측정할 때Fluke 721저압·고압 센서 두 개로 정압과 차압을 함께 읽는 측정 전용 모델이라 외부 펌프와 조합합니다.

구성·옵션

719Pro 범위 선택과
선택 사양

  • 범위 모델 — 30G, 150G, 300G 중 점검 계기의 최대 압력에 맞춰 선택합니다.
  • 기본 구성 — 테스트 리드, 사용설명서 CD, 유체 트랩, 휴대 케이스, 1/4 in NPT-1/4 in ISO 어댑터, 호스 키트, 인증서가 들어 있습니다.
  • RTD 프로브 — 720RTD 프로브를 별도로 선택해 온도 입력을 더합니다.
  • 외부 압력 모듈 — Fluke 750P 압력 모듈 29종 중 필요한 범위를 추가합니다.

교정기 관리

판정 기준이 되는 719Pro도 정해진 주기로 교정해야 합니다. 정기 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 안내해 드립니다.

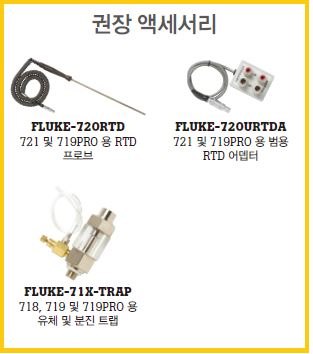

FLUKE-719 Pro - RTD 프로브와 어댑터, 트랩 등 권장 액세서리
RTD 프로브와 어댑터, 트랩 등 권장 액세서리
