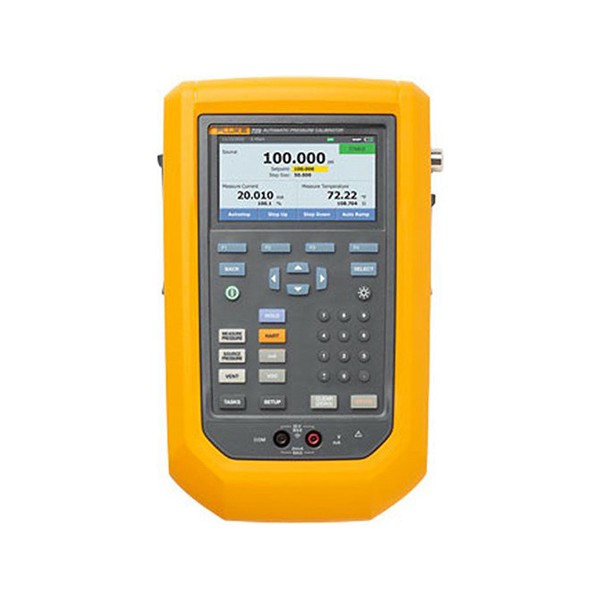

FLUKE-729 자동 압력 교정기

MODEL: FLUKE-729
브랜드: FLUKE
제품 자료: 카탈로그

2024 FLUKE Catalogue

제품문의 구매하기

목표 압력만 입력하면
자동으로 맞추는 압력 교정기

Fluke 729 자동 압력 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 729는 목표 압력을 입력하면 내장 전동 펌프가 그 압력까지 자동으로 가압하고 조절하는 자동 압력 교정기(Automated Pressure Calibrator)로, 30G·150G·300G 세 모델이 있습니다. 여러 압력점을 자동으로 시험해 결과를 기록하며, HART 트랜스미터의 mA 조정과 재범위도 지원합니다.

압력 정확도는 1년 기준 0.02 % FS, 제어 안정도는 최소 0.005 % FS이므로 핸드 펌프를 다루는 작업자에 따라 결과가 달라지지 않습니다. 측정은 -10 °C에서도 동작하고 압력 제어는 0 °C부터 동작합니다. 729는 (주)테솔이 국내에 공식 공급합니다.

0.02 %FS

1년 압력 정확도

0.005 %FS

제어 안정도 (최소)

20.68 bar

300G 모델 상한 압력

3년

표준 보증 기간

특징

729의 자동 가압과
다점 자동 기록

핵심 특징	현장에서 달라지는 점
목표 압력 자동 가압	목표 압력을 입력하면 내장 전동 펌프가 압력을 조절하므로 버니어를 돌리는 숙련도 차이가 결과에 들어가지 않습니다.
미세 안정과 누설 보정	호스와 배관 구성에서 생기는 작은 누설을 자동으로 보정해 요청한 값에서 압력이 안정됩니다.
다점 자동 시험과 기록	여러 압력점을 자동으로 시험하고 결과를 남기므로 수기 기록에서 생기는 오기가 없어집니다.
HART 기능	mA 조정과 HART 설정, 가한 압력 기준 0 %·100 % 재범위를 한 대로 마칩니다.
DPCTrack2 연계	교정 결과를 DPCTrack2에 올려 이력을 체계적으로 보관할 수 있습니다.

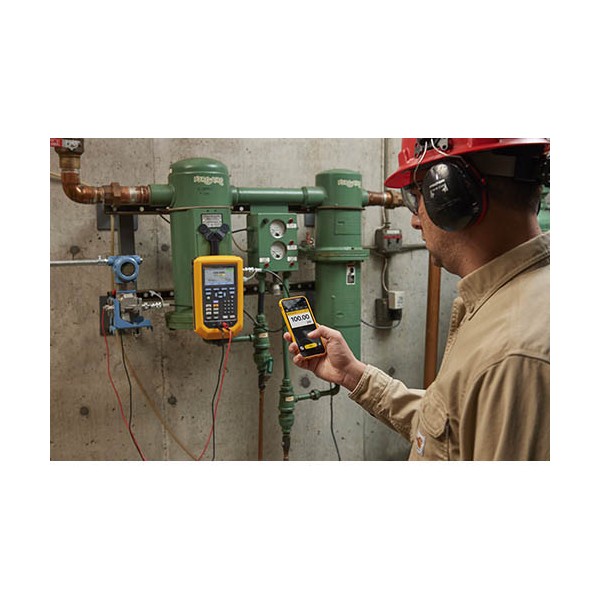

Fluke Connect(FC 모델)	FC 모델은 무선 통신으로 원격 모니터링을 지원해 현장과 사무실의 확인 시간이 짧아집니다.

운용 조건

압력 제어는
0 °C부터

겨울 옥외 작업의 확인 사항

측정은 -10~50 °C에서 동작하지만 압력 제어는 0~50 °C에서만 동작하므로, 겨울 옥외 점검은 이 조건을 먼저 확인하세요. 배터리 사용 시 동작 온도는 -10~40 °C입니다.

내장 펌프는 건조 공기와 비부식성 기체로 가압하므로 유압 계기 점검에는 사용하지 않습니다. 온도 변화로 생긴 압력 변화는 시간이 지나면 안정되지만 누설로 인한 압력 강하는 계속되므로, 안정 대기 시간을 점검 절차에 포함하세요.

HART 트랜스미터 점검 흐름

압력점을 자동으로 돌리며 결과를 기록하고, HART로 mA를 조정한 뒤 다시 확인하는 순서가 한 화면에서 이어집니다. 0 %와 100 %는 실제로 가한 압력에 맞춰 재범위하며, 결과는 DPCTrack2로 올려 보관합니다.

사용 방법

Fluke 729
자동 압력 시험과 DPCTrack2 연결

Fluke 729는 SOURCE PRESSURE에서 목표 압력을 입력하면 내장 펌프로 가압·조절하고, TASKS 메뉴의 시험 결과를 본체에 저장합니다. 결과는 USB 케이블로 Windows PC의 DPCTrack2에 올리며, FC 모델은 Fluke Connect 앱과 무선으로 연결할 수 있습니다.

소프트웨어·도구	하는 일
DPCTrack2 (Fluke 750SW)	시험 절차 내려받기, 시험 결과와 로깅 데이터 올리기
TASKS 메뉴	Pressure Transmitter (P/I), Pressure Switch (SW), Current to Pressure Test (I/P), Pressure Leak Test 등 시험 실행
HART 버튼	HART 기기 검색, mA 조정, 0 %·100 % 재범위
Fluke Connect (729 FC)	Setup의 Enable Fluke Connect로 스마트폰 앱과 연결

처음 연결하는 순서

순서	할 일
1	HART 트랜스미터는 원래 루프 전원을 분리한 뒤 테스트 리드를 루프에 직렬로 연결하세요.
2	HART를 누르면 연결된 HART 기기를 검색합니다. 루프 전원이 필요하면 Loop Power +24V ON을, HART 저항이 필요하면 Enable HART 250Ω을 선택하세요.
3	TASKS에서 Pressure Transmitter (P/I) 같은 시험을 고르고 Auto Test로 압력점을 자동으로 시험합니다.
4	결과는 Setup > Manage Test Results에 저장되며, 조정 후에는 As Left로 다시 시험하세요.
5	포함된 USB 케이블(Mini-B–Type A)로 PC에 연결하고 DPCTrack2로 결과를 올립니다.

숫자와 문자 입력은 ENTER로만 확정됩니다. 시험을 마치면 VENT를 눌러 압력을 빼고, 화면에 VENTED가 표시되는지 확인하세요.

사양

729 30G·150G·300G
범위별 사양

항목	729 30G	729 150G	729 300G
압력 범위	-12.0000 ~ 30.0000 psi	-12.000 ~ 150.000 psi	-12.000 ~ 300.000 psi
bar 범위	-0.82737 ~ 2.06842 bar	-0.8273 ~ 10.3421 bar	-0.8273 ~ 20.6843 bar
kPa 범위	-82.737 ~ 206.843 kPa	-82.73 ~ 1034.21 kPa	-82.73 ~ 2068.43 kPa
FC 버전 (Fluke Connect)	30G FC	150G FC	300G FC

729 공통 사양

항목	사양
압력 정확도	1년 사양 0.02 % FS
제어 안정도	최소 0.005 % FS
압력 발생	내장 전동 펌프, 목표 압력까지 자동 가압·조절
mA	0 ~ 24 mA 측정 · 출력 · 시뮬레이션, 분해능 1 µA, 0.01 % ±2 LSD (23 °C ±5 °C)
전압	0 ~ 30 V DC 측정, 분해능 1 mV
측정 유효 범위	범위의 110 % (mA 출력·시뮬레이션은 100 %)
전기 안정성	전체 스케일의 20 ppm/°C (-10 ~ +18 °C · +28 ~ +50 °C)
루프 전원	24 V DC @ 20 mA
mA 시뮬레이션 외부 전압	12 ~ 30 V DC
드라이브 용량	1200 Ω (HART 저항기 없이) · 950 Ω (내부 HART 저항기 포함)
HART	mA 조정, HART 설정, 가한 압력 기준 0 %·100 % 재범위
RTD 온도 (선택 720RTD)	100 Ω Pt(385), -50 ~ 150 °C, 분해능 0.01 °C, ±0.1 °C · 720RTD 조합 시 ±0.25 °C
디스플레이	컬러 그래픽, 이중·삼중 채널 표시
문서화	다점 자동 시험·결과 기록, DPCTrack2 업로드
외부 모듈	Fluke 700 · 750 계열 압력 모듈
무선 통신	FC 모델에 포함 (Fluke Connect)
소프트웨어	Fluke 750SW DPCTrack2
전원	충전식 리튬이온 배터리
크기 · 무게	7 × 27.94 × 17.27 cm · 2.95 kg
보호 등급	IP54
동작 온도	측정 -10 ~ 50 °C · 압력 제어 0 ~ 50 °C · 배터리 사용 시 -10 ~ 40 °C · 충전 40 °C까지
보관 온도	-40 ~ 60 °C
작동 고도	3,000 m
보관 고도	13,000 m
내충격	1 m 낙하 시험 통과
보증	3년

활용 분야

자동 가압이
필요한 현장

트랜스미터 교정 — HART로 mA를 조정하고 0 %·100 %를 재범위합니다.
다점 압력 시험 — 압력점을 자동으로 차례대로 시험하며 결과를 기록합니다.
현장 교정 기록 — 결과를 DPCTrack2로 올려 이력을 관리합니다.

선택 가이드

가압 방식과
압력 범위별 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
수동으로 가압하는 교정기가 맞을 때	Fluke 718 · 719Pro	핸드 펌프나 전동 펌프로 직접 가압하는 휴대형이라 자동 제어가 필요 없는 점검에 맞습니다.
더 높은 압력에서 자동 제어가 필요할 때	Fluke 729 Pro	교체형 모듈 구조로 4M은 40 bar, 7M은 70 bar까지 자동 제어해 고압 계기까지 대응합니다.
펌프 없이 측정만 할 때	Fluke 721	저압·고압 센서 두 개로 읽는 측정 전용 모델이라 외부 압력원과 함께 사용합니다.

구성·옵션

729 범위 모델과
선택 사양

범위 모델 — 30G, 150G, 300G 중 점검 계기의 최대 압력에 맞춰 선택합니다.
FC 버전 — Fluke Connect 원격 모니터링이 필요하면 FC 모델을 선택합니다.
기본 구성 — 리튬이온 배터리 충전기, 퀵 커넥트 호스 어댑터 키트, 테스트 리드, AC280 SureGrip 클립, AC175, TP220, USB 케이블, TPAK 케이스, DPCTrack2 체험판, 교정 인증서, 퀵 레퍼런스 가이드가 들어 있습니다.
온도 입력 — 720RTD 프로브를 별도로 선택합니다.

정기 교정

자동 시험 결과의 기준이 되는 729도 정해진 주기로 교정해야 합니다. 729의 교정은 (주)테솔이 KOLAS 인정 범위 안에서 교정 방법과 일정을 정리해 안내해 드립니다.

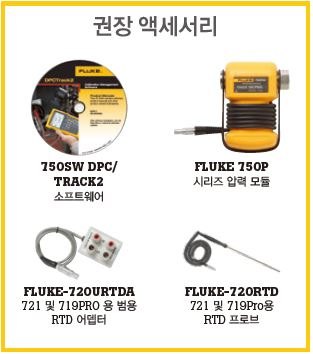

소프트웨어 CD와 압력 모듈, RTD 프로브 등 권장 액세서리

729와 함께 비교할
수동·측정 전용 교정기

729는 수동으로 가압합니까?
아닙니다. 목표 압력을 입력하면 내장 전동 펌프가 자동으로 가압하고 조절하므로 핸드 펌프나 버니어를 돌리지 않습니다.
729의 0.02 % FS는 몇 년 기준입니까?
1년 사양입니다. 제어 안정도는 최소 0.005 % FS이며 전기 안정성은 전체 스케일의 20 ppm/°C입니다.
729는 영하에서도 압력을 제어할 수 있습니까?
아닙니다. 압력 제어는 0~50 °C에서 동작하며, 측정은 -10~50 °C에서 가능합니다.
729의 HART 기능으로 무엇을 할 수 있습니까?
HART 트랜스미터의 mA 조정과 설정, 가한 압력 기준 0 %·100 % 재범위를 수행합니다.
729와 729 Pro는 무엇이 다릅니까?
729의 최대 범위는 300G의 20.68 bar입니다. 729 Pro는 교체형 모듈 구조로 40 bar(4M) 또는 70 bar(7M)까지 자동 제어합니다.
