FLUKE-729PRO 자동 압력 교정기(70bar/1,000psi)
NEW

FLUKE-729PRO 자동 압력 교정기(70bar/1,000psi)

MODEL
FLUKE-729PRO
브랜드
FLUKE

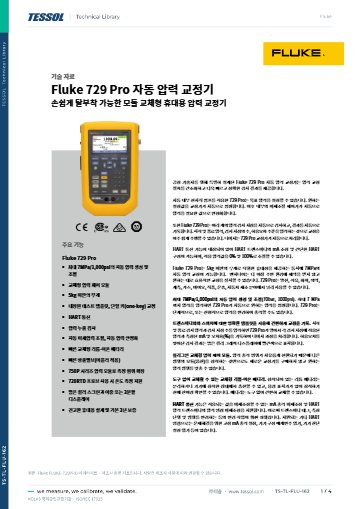

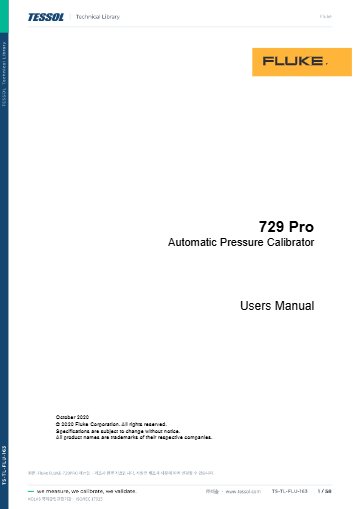

제품 자료
제품문의 구매하기

40·70 bar급 고압까지
자동으로 가압하는 압력 교정기

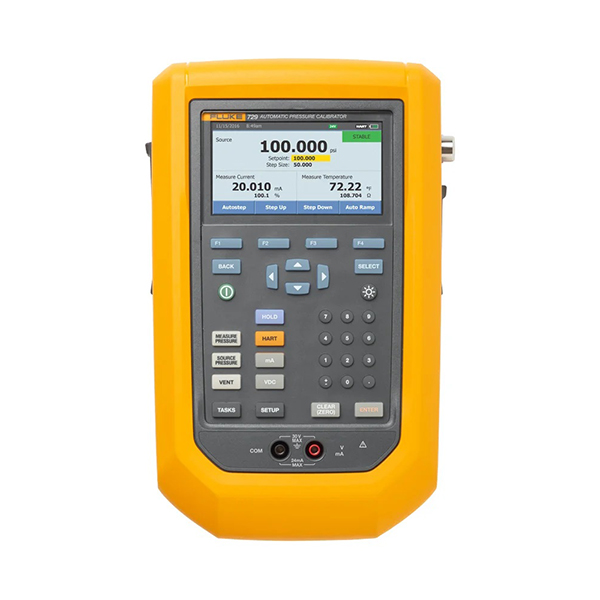

Fluke 729 Pro 자동 압력 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 729 Pro는 내장 전동 펌프로 40 bar(4M) 또는 70 bar(7M)까지 압력을 자동으로 가압하고 조절하는 고압 자동 압력 교정기(Automated Pressure Calibrator)입니다. 교체형 압력 모듈로 범위와 게이지·절대압 형식을 바꿀 수 있고, 여러 점을 자동으로 시험한 결과는 DPCTrack2에 기록합니다.

1년 기준 압력 정확도 0.02 % FS, 제어 안정도 0.005 % FS로 고압 트랜스미터도 요청한 압력에 안정시킨 상태에서 점검합니다. 절대압 계기는 모듈만 바꾸면 같은 본체로 점검할 수 있으며, 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.02 %FS

1년 압력 정확도

0.005 %FS

제어 안정도

70 bar

7M 모델 상한 압력

교체형

내장 압력 모듈

특징

Fluke 729 Pro의
고압 자동 제어와 시험

핵심 특징현장에서 달라지는 점
자동 가압과 미세 조정목표 압력을 입력하면 내장 전동 펌프가 가압하고 작은 누설도 자동 보정하므로 작업자 숙련도에 따른 편차가 줄어듭니다.
누출 시험 기본 제공점검 전에 연결부 누설부터 확인할 수 있어, 설정 오류 때문에 시험을 다시 하는 일이 줄어듭니다.
트랜스미터·스위치 템플릿압력 범위와 점 수만 입력하면 시험 순서가 만들어지므로 절차서 작성 시간이 짧아집니다.
공차 이탈 표시공차를 벗어난 결과는 화면에 빨간색으로 표시되므로 합부 판정을 잘못 내리는 일이 줄어듭니다.
HART 트림mA 출력 트림과 압력 영점 트림을 같은 장비에서 마칩니다.
1~5 V DC 트랜스미터 시험전압 출력형 트랜스미터도 내장 전압 측정으로 점검하므로 멀티미터를 따로 챙기지 않아도 됩니다.

모듈 구조

729 Pro 교체형 모듈로
범위와 압력 형식 선택

729 Pro는 내장 압력 모듈을 바꿔 범위와 분해능, 게이지·절대 형식을 고르는 구조입니다. 4M에는 모듈 6종 가운데 4종이, 7M에는 6종이 모두 들어가므로 여러 종류의 계기를 한 대로 점검하려면 7M이 맞습니다.

절대압 계기를 위한 절대압 모듈

게이지압 교정기로 절대압 계기를 교정하려면 대기압을 따로 측정해 더해야 합니다. 729 Pro는 절대압 모듈로 이 단계를 줄이고, 외부 700·750 계열 모듈을 연결해 범위를 넓힐 수도 있습니다.

729보다 본체가 크고 무거우므로 현장으로 옮길 계획이라면 휴대 케이스를 포함한 무게를 미리 감안하세요. 매체로는 건조 공기와 비부식성 기체만 사용할 수 있습니다.

사용 방법

Fluke 729 Pro
시험 템플릿과 결과 업로드

Fluke 729 Pro는 목표 압력을 입력하면 자동으로 가압하고 미세 조정으로 압력을 안정시킵니다. 내장 시험 템플릿으로 다점 교정을 자동 기록하고, 결과는 USB 케이블로 DPCTrack2에 올려 관리합니다.

소프트웨어·도구하는 일
DPCTrack2 (Fluke 750SW)교정 결과 업로드, 시험 일정·보고서·교정 데이터 관리
내장 시험 템플릿다점 압력 교정의 자동 가압과 결과 기록
HART 기능mA 조정, HART 구성, 0 %·100 % 값, 태그·범위 변경, 고정 mA 출력, 진단 읽기

처음 연결하는 순서

순서할 일
1피시험 계기에 맞는 내장 또는 외부 압력 모듈과 호스를 연결하세요.
2목표 압력을 입력하면 729 Pro가 그 압력까지 자동으로 가압하고 미세 조정으로 안정시킵니다.
3시험 템플릿에 시험 조건을 채우면 여러 압력점을 자동으로 돌며 결과를 기록하고, 허용 범위를 벗어난 결과는 화면에 빨간색으로 표시됩니다.
4HART 트랜스미터라면 같은 장비에서 mA 출력을 조정하고 0 %·100 % 값을 맞추세요.
5포함된 USB 케이블로 PC에 연결해 DPCTrack2로 결과를 올리고 보고서를 만듭니다.

화면 언어는 설정에서 고를 수 있지만 HART 명령은 영어로만 표시됩니다.

사양

729 Pro 4M · 7M
모델별 사양

항목729 Pro 4M729 Pro 7M
압력 범위-0.95 ~ 40 bar (-14 ~ 600 psi)-0.95 ~ 70 bar (-14 ~ 1000 psi)
내장 모듈6종 중 4종 장착6종 모두 장착
압력 형식내부·외부 모듈에 따라 게이지 또는 절대내부·외부 모듈에 따라 게이지 또는 절대
Fluke 품번53004765300483

교체형 압력 모듈

모듈형식압력 범위
FLK-PMM-200K게이지-15 ~ 30 psi · -100 ~ 200 kPa · -1 ~ 2 bar
FLK-PMM-200KA절대0 ~ 30 psi · 0 ~ 200 kPa · 0 ~ 2 bar
FLK-PMM-2000K게이지-14 ~ 300 psi · -95 ~ 2000 kPa · -0.95 ~ 20 bar
FLK-PMM-4000K게이지-14 ~ 600 psi · -95 ~ 4000 kPa · -0.95 ~ 40 bar
FLK-PMM-7000K게이지-14 ~ 1000 psi · -95 ~ 7000 kPa · -0.95 ~ 70 bar
FLK-PMM-7000KA절대0 ~ 1000 psi · 0 ~ 7000 kPa · 0 ~ 70 bar

시리즈 공통 사양

항목사양
압력 정확도1년 사양 0.02 % FS
제어 안정도최소 0.005 % FS
온도 계수20 ppm FS/°C (-10 ~ 18 °C · 28 ~ 50 °C)
압력 발생내장 전동 펌프, 자동 가압·조절, 자동 미세 조정·안정화
매체건조 공기 · 비부식성 기체
mA0 ~ 24 mA 측정 · 출력 · 시뮬레이션, 분해능 1 µA, 0.01 % FS ±2 LSD (23 °C ±5 °C)
전압0 ~ 30 V DC 측정, 분해능 1 mV
측정 유효 범위범위의 110 % (mA 출력·시뮬레이션은 100 %)
루프 전원24 V DC @ 20 mA (외부 12 ~ 30 V DC 입력 가능)
드라이브 용량1200 Ω (HART 저항기 없이) · 950 Ω (내부 HART 저항기 포함)
HART기본 명령 지원, mA 출력 트림 · 압력 영점 트림
RTD 온도100 Ω Pt(385), -50 ~ 150 °C, 분해능 0.01 °C, ±0.1 °C · 720RTD 조합 시 ±0.25 °C
문서화내장 시험 템플릿, 다점 자동 시험·기록, DPCTrack2 업로드
외부 모듈Fluke 750 시리즈 50종, Fluke 700 계열 외부 모듈
배터리충전식 리튬이온 14.4 V · 6.7 Ah · 97 Wh (4s2p), 충전기 19.5 V 1.6 A
크기 · 무게290 × 215 × 100 mm · 4.9 kg
동작 온도-10 ~ 50 °C (압력 제어 0 ~ 50 °C)
충전 온도0 ~ 40 °C
보관 온도-20 ~ 60 °C
습도90 % RH (10 ~ 30 °C) · 75 % (30 ~ 40 °C) · 45 % (40 ~ 50 °C)
작동 고도3,000 m
보관 고도13,000 m
안전IEC 61010-1 오염도 2 · 배터리 IEC 62133 · UN 38.3
보증표준 3년

활용 분야

729 Pro가 필요한
고압·절대압 교정 현장

  • 압력 트랜스미터와 스위치 교정 — 범위와 점 수를 넣으면 템플릿이 시험 순서를 자동으로 만듭니다.
  • I/P 변환기 시험 — mA 신호의 출력과 측정을 한 대에서 처리해 루프 장치를 점검합니다.
  • 절대압 계기 교정 — 절대 형식 모듈을 선택해 점검합니다.
  • 전압 출력 트랜스미터 시험 — 1~5 V DC 출력을 전압 측정으로 확인합니다.
  • 교정 기록 관리 — 결과를 DPCTrack2에 올려 이력을 보관합니다.

선택 가이드

필요 압력·매체에 맞는
자동 압력 교정기 선택

이럴 때 (현장 조건)권장 모델선택 이유
40 bar까지면 충분할 때Fluke 729 Pro 4M모듈 6종 가운데 4종을 내장하고 -0.95 ~ 40 bar 범위를 다루므로, 그 이상의 고압이 필요 없는 현장에 알맞습니다.
70 bar까지 필요하거나 모듈 6종을 모두 갖춰야 할 때Fluke 729 Pro 7M모듈 6종을 모두 내장하고 -0.95 ~ 70 bar까지 다루므로 범위가 서로 다른 계기를 한 대로 점검하기에 맞습니다.
20 bar 이하를 더 가벼운 장비로 자동 제어할 때Fluke 729300G까지의 범위를 갖춘 자동 압력 교정기로, 729 Pro보다 본체가 가볍습니다.
물을 매체로 고압을 자동 제어할 때Additel ADT762W물 매체로 고압을 자동 제어하는 교정기라, 기체 전용인 729 Pro로 다룰 수 없는 계기에 맞습니다.

구성·옵션

729 Pro 구성품과
선택 사양

  • 모델 선택 — 4M과 7M 가운데 고르며, 두 모델은 내장 모듈 구성이 다릅니다.
  • 기본 구성 — 반강성 휴대 케이스, AC/DC 어댑터와 전원 코드, 배터리, 테스트 리드, AC280 클립, 악어 클립, TP220, USB 케이블, 호스와 피팅 세트, 배수 호스가 들어 있습니다.
  • 피팅 — 1/8 NPT, 1/4 NPT, M20, 1/4 BSP 어댑터를 포함합니다.
  • 온도 프로브 — 720RTD 프로브는 별도로 선택할 수 있습니다.
  • 화면 언어 — 설정에서 고를 수 있으며, HART 명령은 영어로만 표시됩니다.

교정 연계

점검 기준이 되는 교정기도 정해진 주기로 교정해야 합니다. 729 Pro의 정기 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.
