Additel ADT762W 자동 수압 교정기

견적 받기

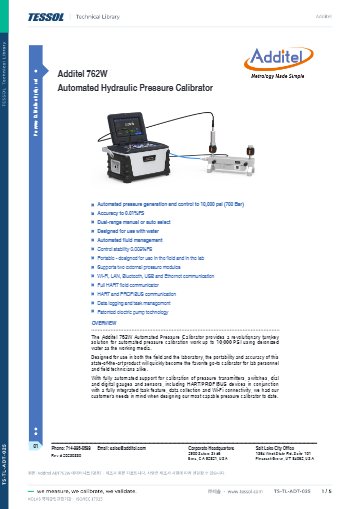

Additel ADT762W는 탈이온수·증류수·순수를 매체로 사용하는 자동 수압 교정기(Automated Hydraulic Pressure Calibrator)로, 내장 전동 펌프가 GP10K는 700 bar, GP15K는 1035 bar까지 압력을 발생·제어합니다. 정확도는 0.01 % FS이며, 오일 오염을 피해야 하는 계기 교정에 맞습니다.

제어 안정도 0.005 % FS를 5분 넘게 유지하므로 판독할 수 있는 안정 구간이 깁니다. 이중 포트 매니폴드의 자동 퍼지가 공기를 빼고 유체를 회수해, 수압 교정에서 가장 오래 걸리는 공기 제거 작업이 줄어듭니다. 저수조는 필터를 내장한 350 mL이며, 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.01 % FS

정확도 (0.02 % FS 옵션)

0.005 % FS

제어 안정도

1035 bar

GP15K 압력 상한

350 mL

필터 내장 저수조

특징

물 매체로 자동 제어하는
ADT762W 고압 교정

핵심 특징현장에서 달라지는 점
물 매체 전용탈이온수·증류수·순수만 사용하므로, 오일이 닿으면 안 되는 계기에 오일이 남을 걱정이 없습니다.
자동 가압·제어내장 전동 펌프와 제어기가 목표 압력까지 가압하므로 손으로 펌프를 조작하지 않아도 됩니다.
이중 범위 선택내장 모듈의 두 범위 가운데 하나를 수동 또는 자동으로 골라, 계기의 사용 구간에 맞는 정확도로 교정할 수 있습니다.
자동 퍼지이중 포트 매니폴드가 공기를 빼고 유체를 회수하므로 공기 제거를 되풀이하는 시간이 줄어듭니다.
HART·Profibus PA 통신HART 필드 커뮤니케이터로 고압 트랜스미터를 바로 조정하고, Profibus PA 계기도 지원합니다.
스위치·누설 시험압력 스위치 작동점과 배관 누설을 교정기 한 대로 시험할 수 있습니다.

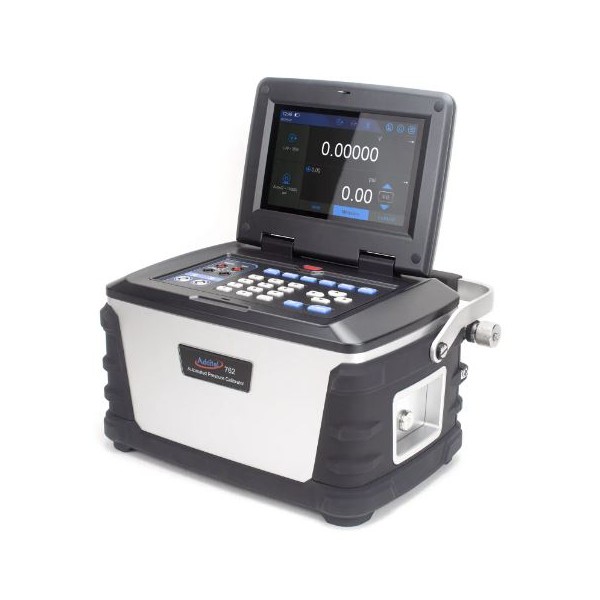

ADDITEL ADT762W - 화면을 세운 휴대용 압력 교정기 외형

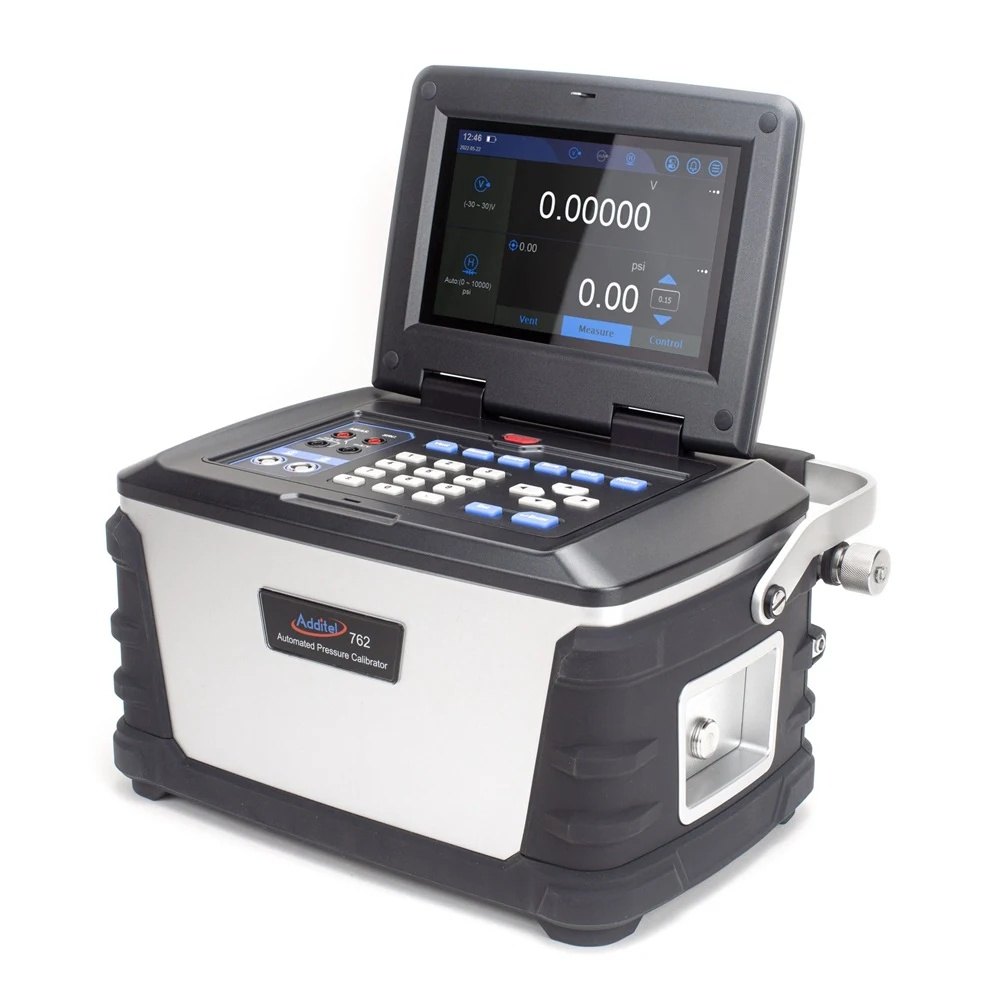

화면을 세운 휴대용 압력 교정기 외형

수압 운용

ADT762W 물 매체와
자동 퍼지 운용

공기 제거와 유체 회수

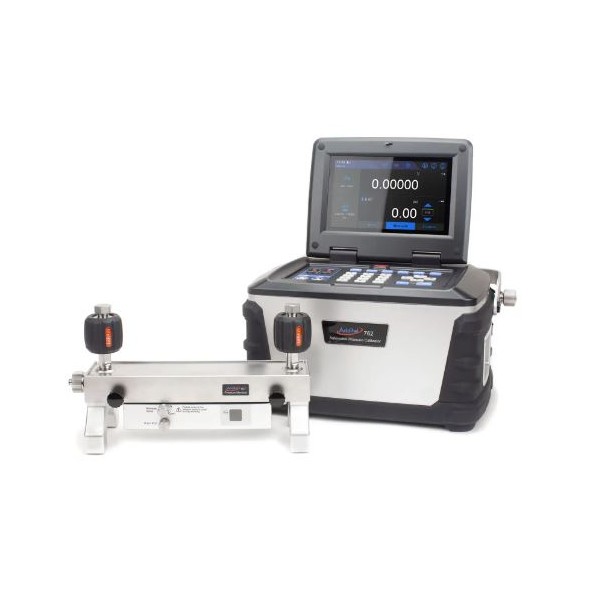

수압 교정에서는 배관에 남은 공기가 압력 응답을 늦추기 때문에 공기 제거에 가장 많은 시간이 듭니다. 762W는 이중 포트 매니폴드로 공기를 빼면서 유체를 자동으로 회수하고, 필터를 내장한 최대 350 mL 저수조에서 유체를 공급합니다. 매체는 탈이온수·증류수·순수로 한정되며, 오일 매체가 필요하면 W가 붙지 않은 762 모델을 고르세요.

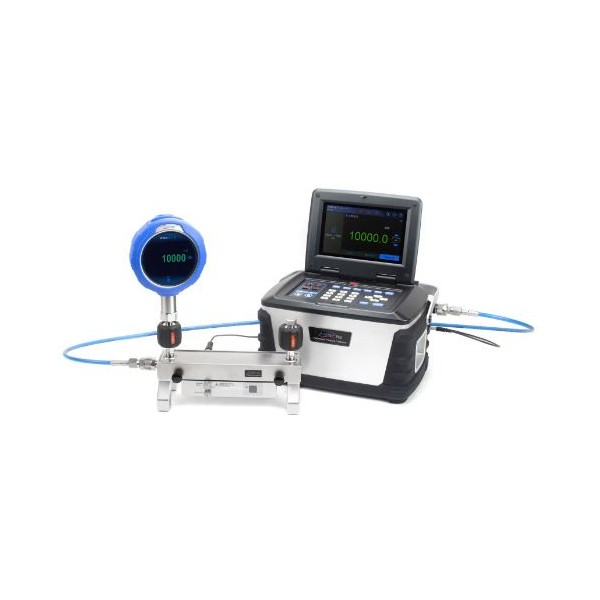

ADDITEL ADT762W - 교정기에 압력 트랜스미터와 비교 장비를 연결한 모습

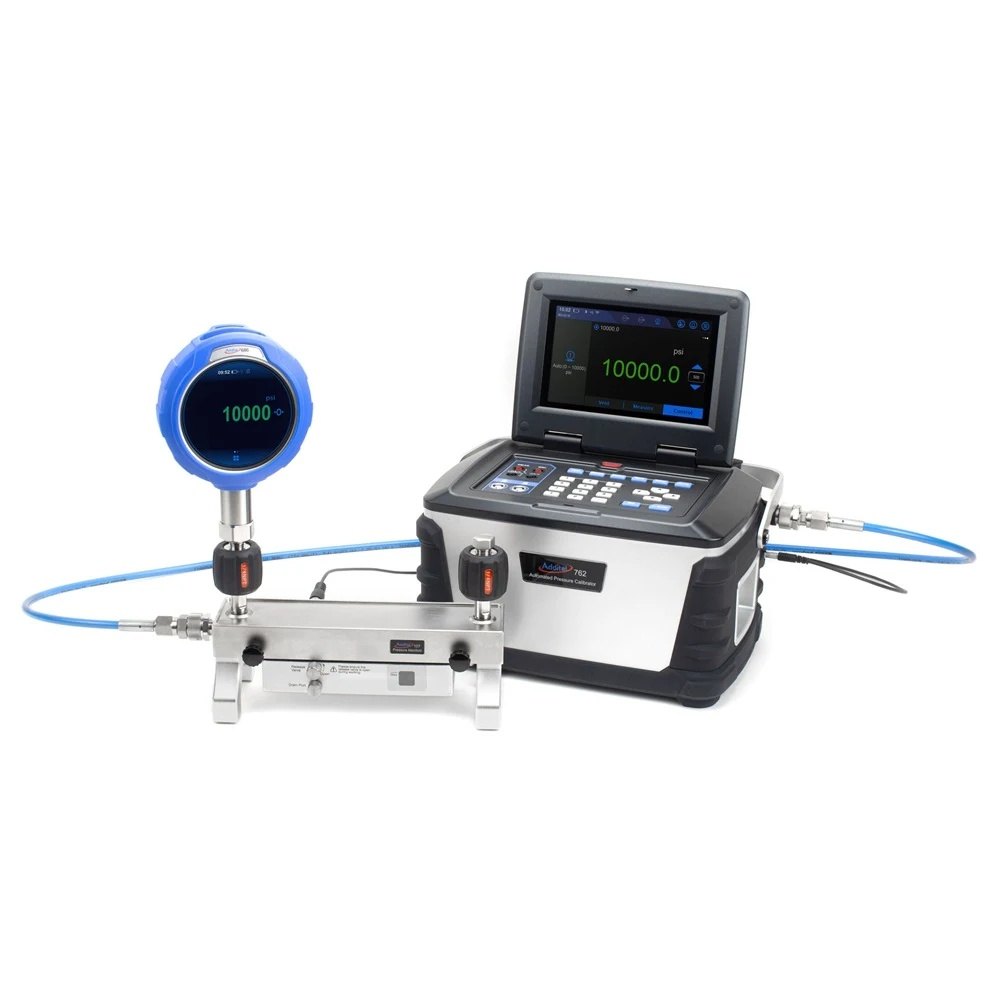

교정기에 압력 트랜스미터와 비교 장비를 연결한 모습

설치 조건

설치 전에 확인할
수두와 세척 요건

높이 차 보정과 산소용 계기

교정기와 피교정 계기의 높이 차는 그대로 오차가 되므로, 기준면 높이를 맞추거나 수두를 보정한 뒤 교정하세요. 물을 매체로 쓴다고 해서 산소용 세척 등급이 되는 것은 아닙니다. 산소용 계기는 오일·그리스 없는 전용 장비와 세척 요건을 따로 검토해야 하며, 공압으로 100 bar까지 교정한다면 ADT761A가 맞습니다.

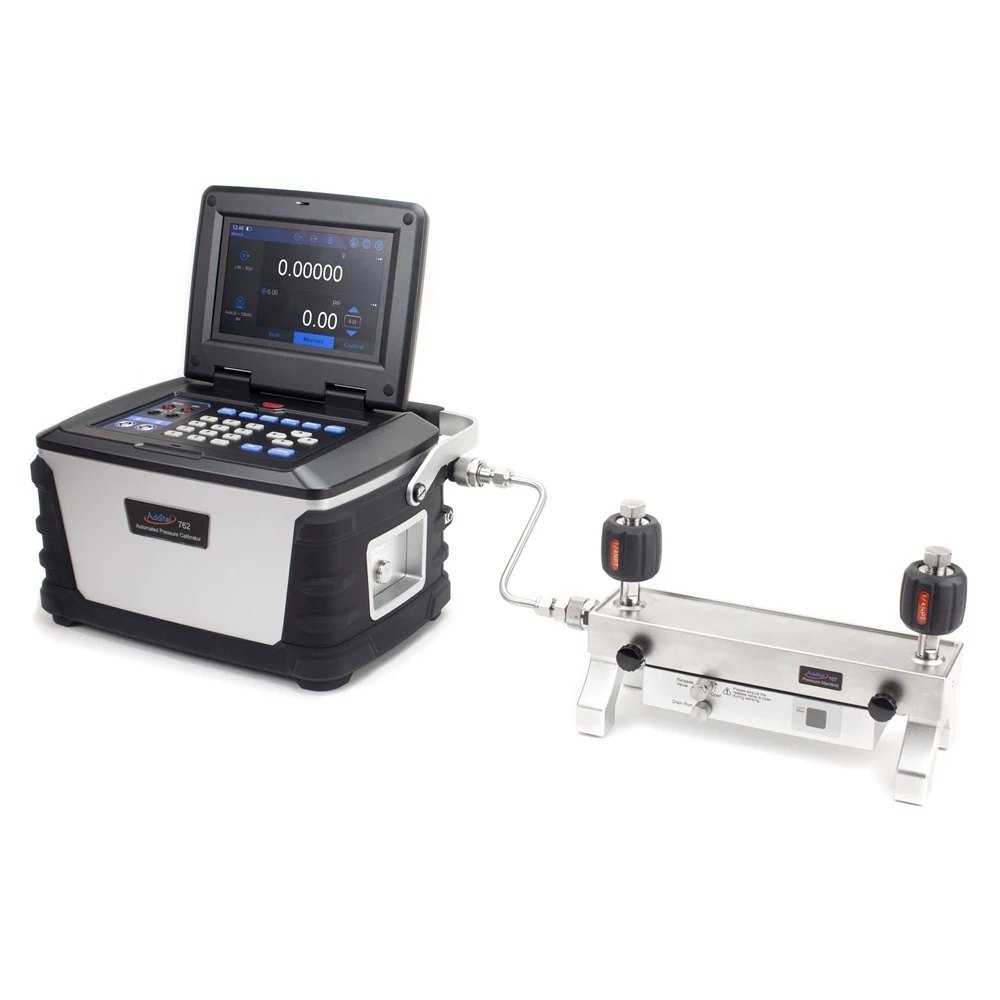

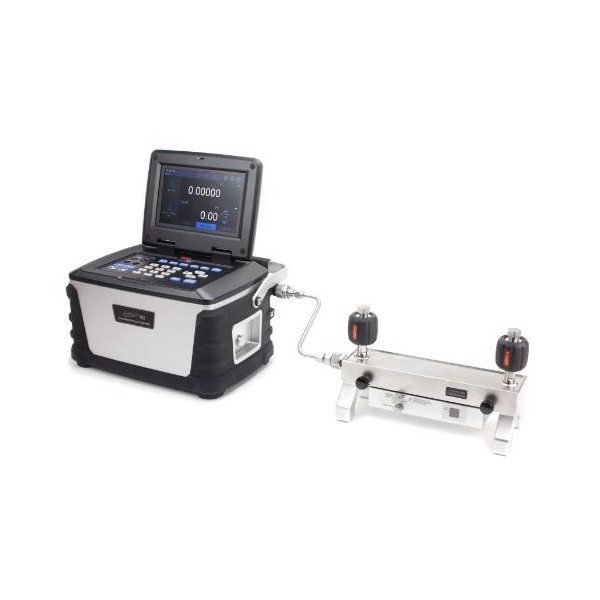

ADDITEL ADT762W - 교정기와 압력 비교 장비를 호스로 연결한 모습
교정기와 압력 비교 장비를 호스로 연결한 모습

교정 관리

ADT762W 교정 데이터와
교정 주기

762W에는 ISO 17025 인정 교정 성적서와 NIST 소급 데이터가 함께 공급됩니다. 교정 주기는 사용 빈도와 점검 이력을 보고 정하고, 사용한 압력 범위와 외부 모듈 구성도 이력에 함께 남겨 두세요. 정기 교정이 필요하면 (주)테솔의 KOLAS 인정 범위에 해당하는지 먼저 확인해 안내해 드립니다.

사용 방법

ADT762W 수압 교정기
연결 방법과 SCPI 명령 예시

ADT762W는 USB, LAN, Wi-Fi, Bluetooth로 연결하며, 모바일에서는 Additel Link 앱으로 접속합니다. 원격 제어에는 SCPI 형식의 명령을 사용합니다.

소프트웨어·도구하는 일
Additel Link모바일 앱으로 장비 접속
Additel USB DriverPC와 USB 통신용 드라이버
HART 필드 커뮤니케이터(내장)HART 장비 읽기·설정·교정, DD 라이브러리 정기 업데이트

처음 연결하는 순서

순서할 일
1깔때기로 저장조에 탈이온수·증류수·순수를 채우고 제공된 매니폴드를 본체에 연결합니다.
2내장 Auto-Purge 기능을 실행해 배관 안의 공기를 빼세요.
3USB로 PC와 연결할 때는 Additel USB Driver를 먼저 설치하고, 네트워크로 연결할 때는 LAN이나 Wi-Fi를 설정합니다.
4원격 프로그램에서 *IDN?을 보내 제품 일련번호와 소프트웨어 버전이 돌아오는지 확인하세요.
5목표 압력을 설정하고 제어 모드로 전환해 압력을 발생시킵니다.

ADT762W SCPI 명령 예시

명령하는 일
*IDN?제품 일련번호와 소프트웨어 버전 확인
PRESsure[:TARGet] [,|][,G|D|A]목표 압력 설정
PRESsure:TARGet?목표 압력 읽기
PRESsure:MODE 0|1|2|VENT|MEASURE|CONTROL벤트·측정·제어 상태 전환
PRESsure:MODule#(1:5):ZERO압력 모듈 영점
SYSTem:ETHernet:ADDRess?이더넷 IP 주소 읽기

명령 끝에는 \r\n, \r, \n, \0 중 하나의 종단 문자를 붙여야 합니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 Programming Commands 문서를 함께 확인하세요.

HART 트랜스미터를 다룰 때는 제품 페이지에서 제공하는 HART Pressure Product DD Library를 최신으로 업데이트해 두세요.

사양

ADT762W GP10K · GP15K
이중 범위 사양

항목GP10KGP15K
내장 압력 범위약 207 bar (3,000 psi) · 700 bar (10,000 psi) 이중약 414 bar (6,000 psi) · 1035 bar (15,000 psi) 이중
정확도0.01 % FS (0.02 % FS 옵션)0.01 % FS (0.02 % FS 옵션)
제어 안정도0.005 % FS (30초 평균, 100 ~ 15,000 psi 구간), 안정 유지 5분 초과0.005 % FS (30초 평균, 100 ~ 15,000 psi 구간), 안정 유지 5분 초과
범위 선택수동 또는 자동수동 또는 자동
주문 코드의 범위GP10K = 10,000 psiGP15K = 15,000 psi

시리즈 공통 사양

항목사양
압력 범위15 ~ 10,000 psi (1 ~ 700 bar) 및 15 ~ 15,000 psi (1 ~ 1,035 bar)
해상도0.01 % FS 등급 7자리, 0.02 % FS 등급 6자리
내장 압력 모듈이중 범위 모듈 1개
외부 측정 모듈ADT161 모듈 전 계열, 최대 2개
외부 최대 부하 용량80 mL(60 MPa), 60 mL(100 MPa), 권장 50 mL
채널5개: 전기 출력 · 전기 측정 · 내장 압력 · 외부 압력 2개
매체탈이온수 · 증류수 · 순수 전용
저수조 · 퍼지최대 350 mL, 필터 내장 · 이중 포트 매니폴드 자동 퍼지, 자동 유체 회수
압력 연결1/4 NPT · 1/2 NPT · 1/4 BSP · 1/2 BSP · M20×1.5 암나사
mA 측정-25 ~ 25 mA ±(0.008 % RD + 1.0 µA) · -50 ~ 50 mA ±(0.008 % RD + 2.0 µA), 분해능 0.1 µA
mV · V 측정±300 mV ±(0.008 % RD + 6 µV) · ±5 V ±(0.008 % RD + 100 µV) · ±12 V ±(0.008 % RD + 320 µV) · ±30 V ±(0.008 % RD + 600 µV)
루프 전원24 V ±1 V, 최대 50 mA
mA 출력0 ~ 2.5 mA ±(0.008 % RD + 0.2 µA) · 2.5 ~ 25 mA ±(0.008 % RD + 1.0 µA), 20 mA @ 1 kΩ
전원 · V 출력전원 16 ~ 30 V 최대 70 mA · V 출력 0 ~ 16 V ±(0.008 % RD + 500 µV)
스위치 시험기계식(라이브) · NPN · PNP, 응답 10 ms 미만, 라이브 시 3 ~ 30 V
온도 보상18 ~ 28 °C, 범위 밖 계수 ±(0.0005 % RD + 0.00005 % FS)/°C 미만
통신HART 필드 커뮤니케이터, Profibus PA · Wi-Fi · LAN · 블루투스 · USB · 이더넷
시험 · 데이터스위치 시험 · 자동 스텝 · 누설 시험, 판독값 최대 1,000,000개 · 문서화 작업 1,000개, 저장 용량 8 GB 초과
소프트웨어 · 언어ACal · Additel Land · Additel Link, 9개 언어
전원 · 화면리튬이온 일반 8시간, 충전 4시간 미만 · 110/220 V 어댑터 · 7 in TFT 터치스크린 800 × 480
크기300 × 220 × 192 mm
무게12.8 kg (매체 제외)
보호 등급IP31
동작 온도0 ~ 50 °C
보관 온도0 ~ 70 °C
습도90 % 미만 (비응축)
펌프 수명1,000,000 사이클 초과
호스·필터 교체약 10년, 마모나 손상이 보이면 즉시 교체
인증 · 규격ISO 17025 인정 교정 성적서(NIST 소급), CE
보증18개월

외부 제어 압력 모듈 (ADT161-01 · 02-GPXX)

범위 (psi)범위 (bar)정확도 (% FS)압력 종류
1,000 psi70 bar0.01 · 0.02게이지압
1,500 psi100 bar0.01 · 0.02게이지압
2,000 psi140 bar0.01 · 0.02게이지압
3,000 psi200 bar0.01 · 0.02게이지압
5,000 psi350 bar0.01 · 0.02게이지압
10,000 psi700 bar0.01 · 0.02게이지압
15,000 psi1000 bar0.01 · 0.02게이지압

활용 분야

ADT762W 수압 교정이
필요한 현장

  • 수압 계기 교정 — 물을 사용하는 고압 게이지와 트랜스미터를 현장에서 교정합니다.
  • 오일 회피 계기 — 오일이 닿으면 안 되는 계기를 물 매체로 교정합니다.
  • 스위치 시험 — 고압 압력 스위치의 작동점을 자동으로 시험합니다.
  • 트랜스미터 조정 — HART로 고압 트랜스미터 설정을 바꾸고 출력을 바로 확인합니다.
  • 실험실 교정 — 자동 퍼지로 공기를 뺀 뒤 교정 점을 연속으로 진행합니다.

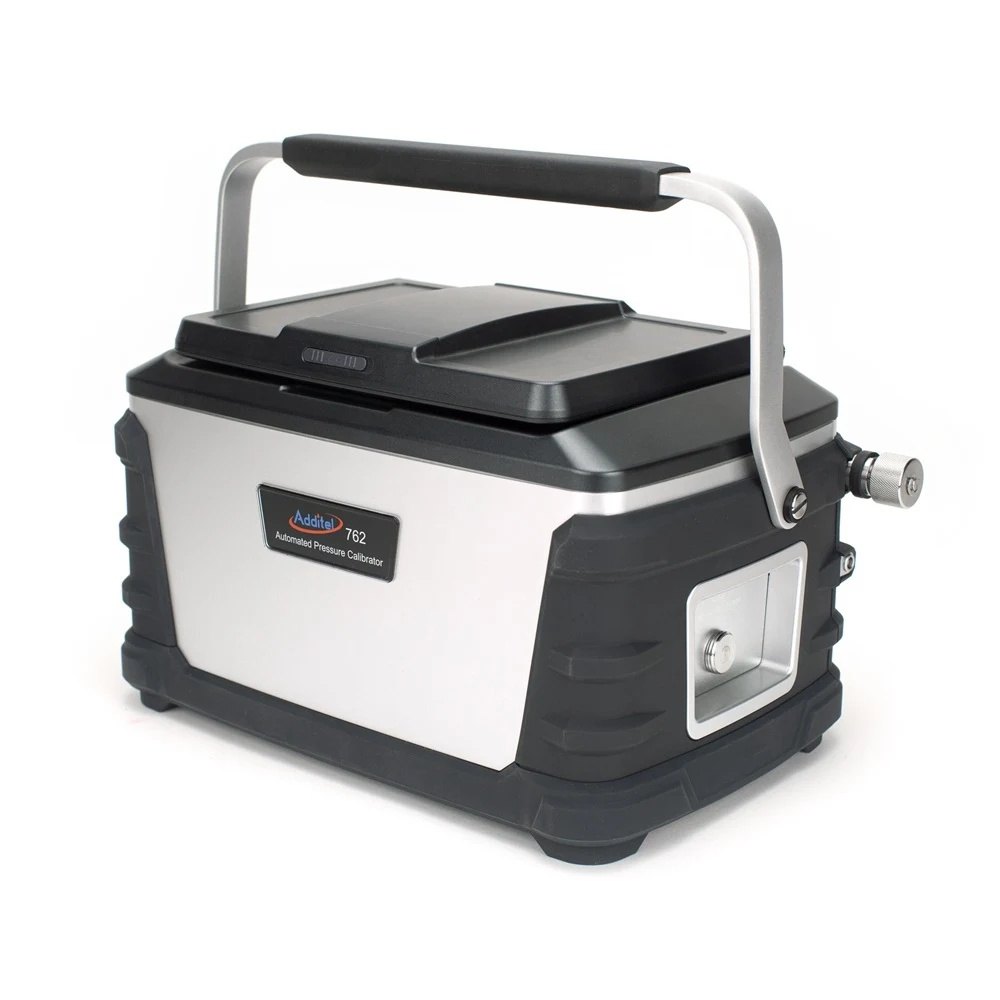

ADDITEL ADT762W - 상단 덮개를 닫고 손잡이를 세운 압력 교정기

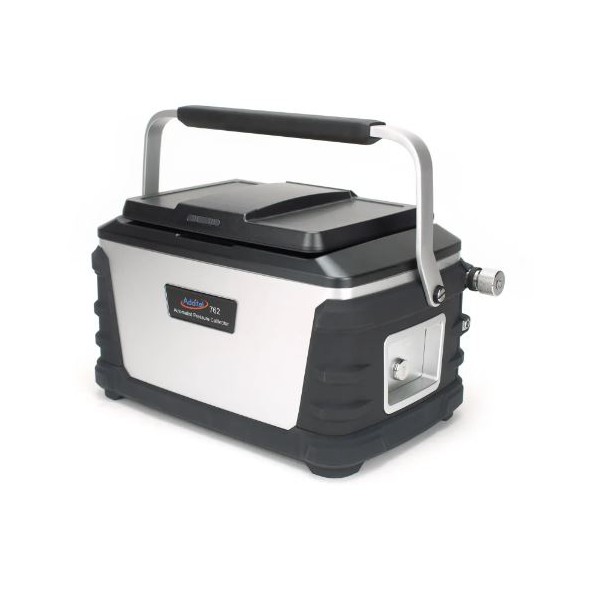

상단 덮개를 닫고 손잡이를 세운 압력 교정기

선택 가이드

압력 범위와 매체로 고르는
Additel 압력 교정기

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
물로 700 bar까지 교정한다면GP10K3,000 · 10,000 psi 이중 범위를 갖춰 계기의 사용 구간에 맞는 범위를 고를 수 있습니다.
물로 1035 bar까지 교정한다면GP15K6,000 · 15,000 psi 이중 범위를 갖춰 1035 bar까지 한 대로 교정할 수 있습니다.
기체로 100 bar까지 교정한다면ADT761A가스 용기 없이 공압으로 제어하는 모델이라 수압 장비가 필요 없습니다.

구성·옵션

ADT762W 기본 구성과
주문 코드

구분항목비고
주문 코드정확도 01 · 0201 = 0.01 % FS, 02 = 0.02 % FS
주문 코드범위 GP10K · GP15K10,000 psi 또는 15,000 psi
주문 코드압력 포트 N · N2 · B · B2 · M1/4 NPT · 1/2 NPT · 1/4 BSP · 1/2 BSP · M20×1.5 암나사
기본 구성테스트 리드 2세트, USB 케이블, 리튬이온 배터리(9725), 어댑터(9818), 깔때기전 모델 공통
기본 구성고압 호스 ADT100-762Hose와 스테인리스 ADT100-762-SSTUBE, 이중 포트 매니폴드 ADT107-X-KIT영점 복귀 케이블 포함
기본 구성어큐뮬레이터 9241W, 운반 케이스 9907-762, O링 키트, 압력 모듈 케이블 9060, 인플레이션 호스전 모델 공통
기본 구성ISO 17025 교정 성적서전 모델 공통
선택ADT161 압력 모듈, 9241W 교체 어큐뮬레이터별매
