전동 펌프로 직접 가압하는⁣ 휴대형 자동 압력 교정기

Additel ADT760 자동 휴대형 압력 교정기⁣ 범위 : ±75 mbar⁣ 정확도 : 0.05 % FS⁣ 설정점 도달 : 30초 미만

견적 받기

Additel ADT760은 전동 펌프와 제어기를 1.8 kg 미만 본체에 담은 자동 휴대형 압력 교정기(Automatic Handheld Pressure Calibrator)입니다. ±75 mbar 저압부터 20 bar까지, 게이지와 트랜스미터, 스위치를 현장에서 바로 교정합니다.

설정점 도달 시간은 760-D가 10초 미만, 760-MA가 90초 미만이고 정확도는 0.01 % FS 또는 0.02 % FS 등급이어서 계기 한 대당 시험 시간이 짧아집니다. 전류 측정 0.01 % RD + 1.5 µA의 mA 회로와 24 V 루프 전원도 갖춰 트랜스미터 점검까지 같은 본체로 끝낼 수 있습니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.005 % FS

제어 안정도 (전 모델)

4채널

전기 1 · 내장 압력 1 · 외부 압력 2

500,000회

펌프 수명 이상

5인치

800 × 480 TFT 화면

특징

ADT760 자동 압력 교정기의⁣ 핵심 기능

핵심 특징현장에서 달라지는 점
자동 가압전동 펌프와 제어기가 목표 압력까지 가압하므로 손으로 펌핑하지 않아도 설정점에 도달합니다.
모델별 범위저압 차압부터 게이지압 · 절대압까지, 교정할 계기 범위에 맞춰 세 모델 가운데 고를 수 있습니다.
안정한 제어모든 모델의 제어 안정도가 같아 설정점에서 판독값이 흔들리지 않습니다.
mA · V 측정 · 출력트랜스미터의 mA 측정과 출력, V 측정을 본체 하나로 처리하므로 멀티미터를 따로 챙기지 않아도 됩니다.
루프 전원트랜스미터에 24 V 루프 전원을 직접 공급하므로 별도 전원 장치 없이 점검합니다.
-DL 옵션HART, 압력 스위치 시험, 데이터 로깅과 문서화 기능이 더해져 교정 기록까지 본체에서 정리됩니다.
현장용 배터리충전식 리튬이온 배터리 한 번 충전으로 현장 작업을 마칠 수 있습니다.
보호 등급IP52 등급을 갖춰 설비 현장 환경에서도 사용할 수 있습니다.

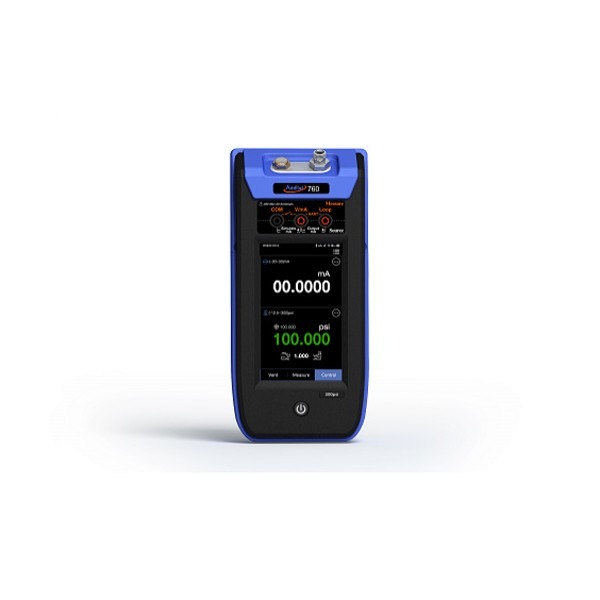

ADDITEL ADT760 - 터치 화면과 측정값이 표시된 휴대용 압력 교정기
터치 화면과 측정값이 표시된 휴대용 압력 교정기

자동 제어

ADT760이 설정점까지⁣ 압력을 자동 제어하는 방식

전동 펌프와 제어기가 목표 압력까지 가압한 뒤 그 값을 유지하며, 압력이 범위의 120 %에 이르면 과압을 표시합니다. 압력 보상은 8 ~ 38 °C에서 이루어지고, 이 범위 밖에서는 온도 계수 ±(0.001 % RD + 0.001 % FS)/°C 미만이 더해집니다. 내장 대기압계의 정확도는 60 ~ 110 kPa에서 55 Pa(k=2)입니다.

휴대성

들고 다니기 좋은⁣ ADT760 본체 구성

1.8 kg 미만 본체의 4채널 구성

본체 크기는 235 × 110 × 70 mm이며, 5인치 TFT 화면에 800 × 480 해상도로 표시합니다. 전기 채널 하나와 내장 압력 채널, 외부 압력 채널 둘을 합쳐 4채널로 구성하며, 진동 4 g와 충격 8 g 조건을 견디도록 설계되었습니다.

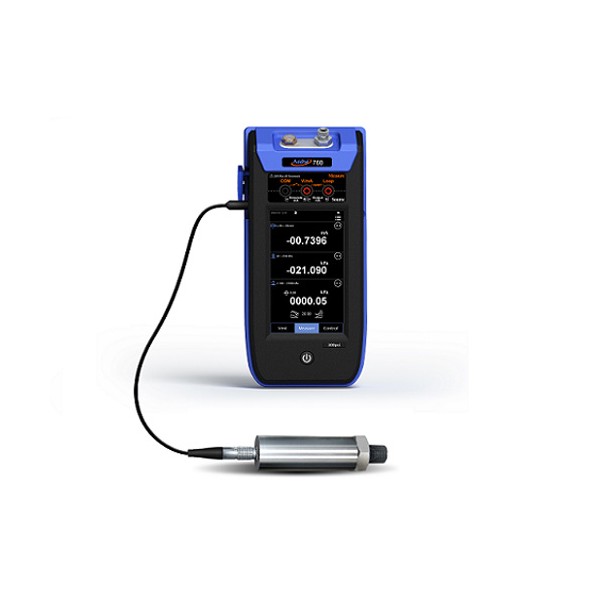

ADDITEL ADT760 - 외부 압력 모듈을 케이블로 연결한 교정기 구성
외부 압력 모듈을 케이블로 연결한 교정기 구성

문서화

ADT760 기록·인증서와⁣ 교정 관리

-DL 모델의 기록과 교정 인증서

-DL 모델은 HART 통신과 압력 스위치 시험 기능을 더하고, 1,000,000개의 측정값과 1,000개의 작업을 저장합니다. 블루투스, Wi-Fi, USB로 연결됩니다. 본체에는 데이터가 포함된 ISO 17025 교정 인증서가 함께 공급되며, 이후 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 방법과 일정을 안내해 드립니다.

사용 방법

ADT760 -DL 모델 연결 설정과⁣ SCPI 명령 예시

ADT760은 USB로 PC와 연결하고, -DL 모델은 Bluetooth와 Wi-Fi도 사용합니다. 매뉴얼 부록에 SCPI 명령이 있어 프로그램에서 압력 설정과 전류 읽기를 호출할 수 있습니다.

소프트웨어·도구하는 일
Additel Link (모바일 앱)Bluetooth로 연결해 원격 모니터링
Additel ACal (9530)교정 작업 관리와 인증서 작성
Additel Land저장한 데이터를 PC로 내려받기
Additel Log II (9502)USB로 연결해 PC에서 기록

처음 연결하는 순서

순서할 일
1Main Menu > Setup > Communication > USB Settings에서 PC 통신은 Slave로 설정합니다.
2USB 케이블로 PC와 연결합니다.
3무선은 Setup > Communication에서 WLAN을 켜고 SSID를 고른 뒤 Advanced에서 DHCP 또는 Static을 정합니다.
4-DL 모델은 Main Menu의 Data Logger에서 채널을 추가하고 Interval과 Samples를 입력해 기록을 시작합니다.
5-DL 모델은 Task에서 시험 대상(게이지, 압력 트랜스미터, 압력 스위치, I/P 변환기)을 골라 교정 작업을 실행합니다.

SCPI 명령 예시

명령하는 일
*IDN?제품 일련번호와 소프트웨어 버전 읽기
*RST메인 프로그램 초기화
[SOURce:]PRESsure 현재 시스템 단위로 목표 압력 설정
OUTPut:24V[:STATe] 0|1|OFF|ON24 V 루프 전원 켜기·끄기
MEASure[:SCALar]:CURRent?전류 측정값 읽기

명령 표기는 매뉴얼 부록 기준이며 대괄호는 생략 가능한 부분입니다. 버전에 따라 다를 수 있으니 설치한 버전의 매뉴얼을 확인하세요.

USB 펌웨어 업데이트는 FAT16 또는 FAT32로 포맷한 USB 메모리의 루트 폴더에 파일을 넣고 진행합니다.

사양

ADT760 세 모델 비교와⁣ 공통 사양

항목760-LLP760-D760-MA
범위±75 mbar-0.86 ~ 2.5 bar-0.86 ~ 20 bar
압력 종류게이지압 · 차압게이지압 · 차압게이지압 · 절대압
정확도0.05 % FS0.01 % FS 또는 0.02 % FS0.01 % FS 또는 0.02 % FS
설정점 도달30초 미만10초 미만90초 미만
압력 연결바브 피팅 + 2 m 실리콘 튜브내장 필터 1.5 m 호스내장 필터 1.5 m 호스

시리즈 공통 사양

항목사양
제어 안정도0.005 % FS (전 모델)
과압 지시범위의 120 %
대기압계55 Pa (k=2, 60 ~ 110 kPa)
펌프 수명500,000회 이상
압력 보상 온도8 ~ 38 °C
온도 계수 (8 ~ 38 °C 밖)±(0.001 % RD + 0.001 % FS)/°C 미만
채널4개: 전기 출력 · 측정, 내장 압력, 외부 압력 2개
mA 측정±30 mA, 0.01 % RD + 1.5 µA
V 측정±30 V, 0.01 % RD + 1.5 mV
mA 출력24 mA, 0.01 % RD + 1.2 µA (1 kΩ에서 20 mA)
루프 전원24 V ±1 V, 최대 부하 50 mA
압력 포트 어댑터1/4 BSPF · 1/4 NPTF · M20F
옵션 (-DL 모델)HART, 압력 스위치 시험, 측정값 1,000,000개 · 작업 1,000개 저장, 블루투스 · Wi-Fi · USB
디스플레이5인치 TFT, 800 × 480
배터리충전식 리튬이온, 일반 10시간, 충전 4시간 미만
크기 · 무게235 × 110 × 70 mm · 1.8 kg 미만
보호 등급IP52
진동 · 충격4 g · 8 g
동작 환경0 ~ 50 °C · 0 ~ 90 % RH · 고도 3000 m 미만
보관 온도-20 ~ 70 °C
교정 인증서ISO 17025 인증서 (데이터 포함)
규격CE
보증1년 (배터리 제외)

활용 분야

ADT760이 쓰이는⁣ 설비 현장 압력 교정

  • 현장 압력계 교정 — 설비에 달린 게이지를 떼어 오지 않고 현장에서 교정합니다.
  • 트랜스미터 점검 — 트랜스미터의 mA 출력과 압력 측정값을 교정기로 대조합니다.
  • 스위치 시험 — 압력 스위치가 작동하는 지점을 시험합니다(-DL 모델).
  • 여러 장소 교정 — 가벼운 본체를 들고 설비 사이를 옮겨 다니며 점검합니다.

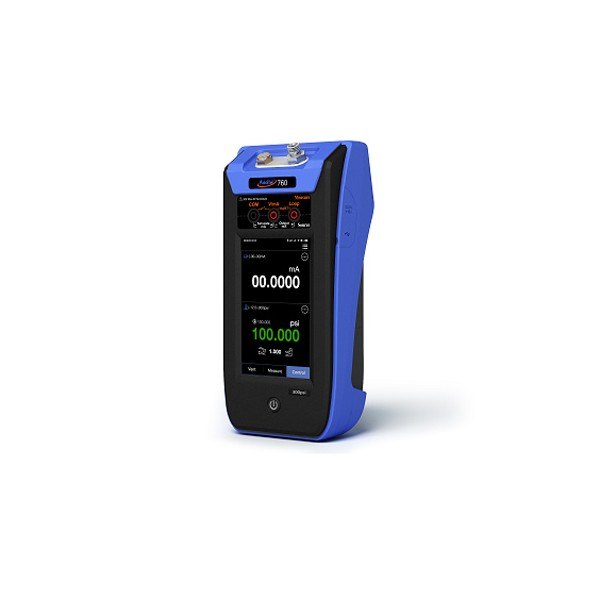

ADDITEL ADT760 - 고무 보호 케이스를 두른 교정기를 비스듬히 본 모습
고무 보호 케이스를 두른 교정기를 비스듬히 본 모습

선택 가이드

교정할 계기 범위로 고르는⁣ ADT760 모델

모델범위이럴 때
760-LLP±75 mbar저압 차압과 게이지압을 다룰 때
760-D-0.86 ~ 2.5 bar2.5 bar 이하 게이지압이나 차압을 다룰 때
760-MA-0.86 ~ 20 bar20 bar까지 게이지압이나 절대압을 다룰 때

구성·옵션

ADT760 기본 모델과⁣ -DL 옵션 구성

구분내용
기본 모델760-LLP · 760-D · 760-MA
정확도 등급760-LLP 0.05 % FS · 760-D · 760-MA 0.01 % FS 또는 0.02 % FS
-DL 모델HART, 압력 스위치 시험, 데이터 로깅과 문서화 기능
연결 · 통신 (-DL 모델)블루투스 · Wi-Fi · USB

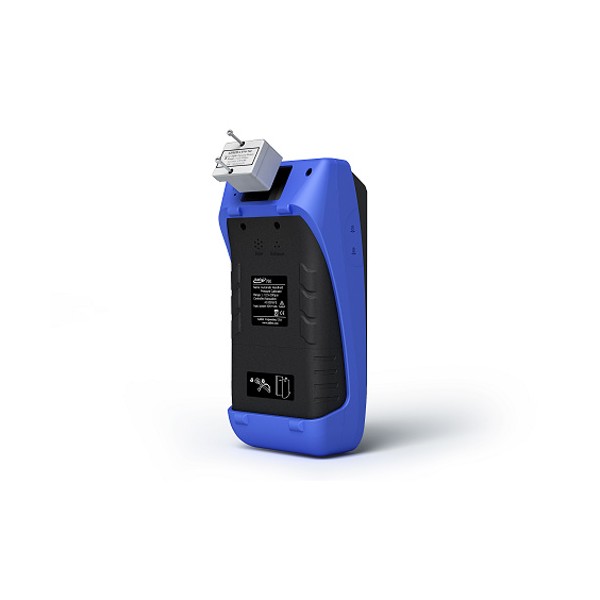

ADDITEL ADT760 - 상단 압력 포트와 후면이 보이는 교정기
상단 압력 포트와 후면이 보이는 교정기
