Additel ADT761A 공압 자동 압력교정기

Additel ADT761A 공압 자동 압력교정기

MODEL
ADT761A
브랜드
ADDITEL

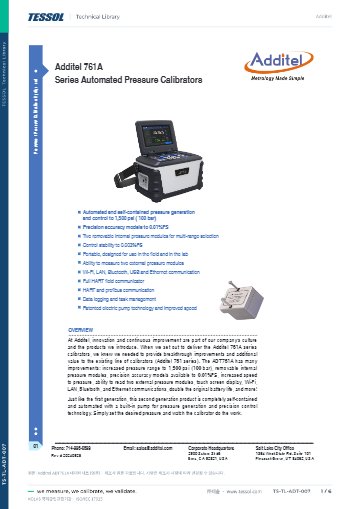

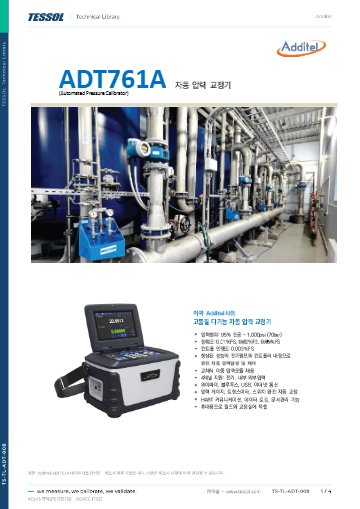

제품 자료
제품문의 구매하기

가스 용기 없이 100 bar까지
압력을 만드는 자동 압력 교정기

Additel ADT761A 자동 압력 교정기

견적 받기

Additel ADT761A는 내장 전동 펌프와 제어기로 가스 용기 없이 최대 100 bar까지 압력을 발생·제어하는 자동 압력 교정기(휴대형 공압 압력 교정기, Automated Pressure Calibrator)입니다. 6개 모델의 1년 정확도는 0.01~0.05 % FS이며, 현장 게이지와 HART 트랜스미터 교정에 사용합니다.

제어 안정도 0.003 % FS에 제어 시간은 일반적으로 40초 이하라 목표 압력에 빠르게 도달합니다. 교정 결과는 날짜와 시각이 담긴 기록으로 최대 1,000,000개까지 저장됩니다. HART·Profibus 커뮤니케이터가 내장되어 트랜스미터 조정과 압력 점검을 한 대로 처리하며, 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.003 % FS

제어 안정도

40초 이하

일반 제어 시간

100 bar

761A-1.5K 압력 상한

1,000,000개

날짜·시각 기록 로깅

특징

펌프와 제어기를 내장한
ADT761A의 특징

핵심 특징현장에서 달라지는 점
내장 전동 펌프가스 용기나 외부 펌프 없이 100 bar까지 압력을 만들므로 현장 이동과 설치 준비가 단순해집니다.
교체형 내장 모듈 2개내장 모듈을 바꿔 끼우면 교정 범위와 정확도 등급을 계기에 맞게 다시 구성할 수 있습니다.
외부 모듈 2개 동시 측정외부 ADT161 모듈 2개를 함께 읽어 기준 압력과 피교정 신호를 같은 화면에서 비교합니다.
7인치 터치스크린목표 압력과 작업 목록을 화면에서 지정하므로 교정 점을 하나씩 불러오는 수작업이 줄어듭니다.
HART·Profibus 커뮤니케이터트랜스미터 설정과 조정을 교정기에서 바로 처리하므로 별도 통신기를 챙기지 않아도 됩니다.
스위치·누설 시험기계식·NPN·PNP 압력 스위치의 작동점과 배관 누설을 자동 시험으로 확인합니다.

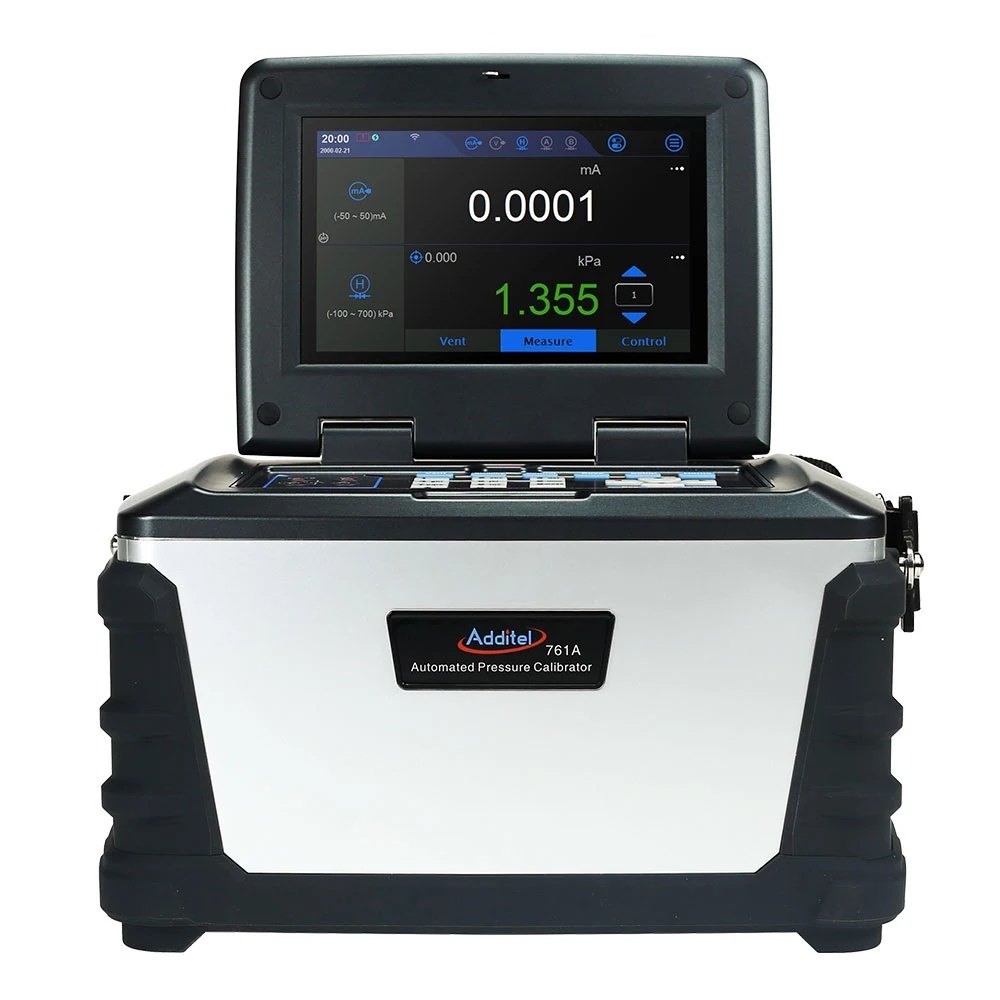

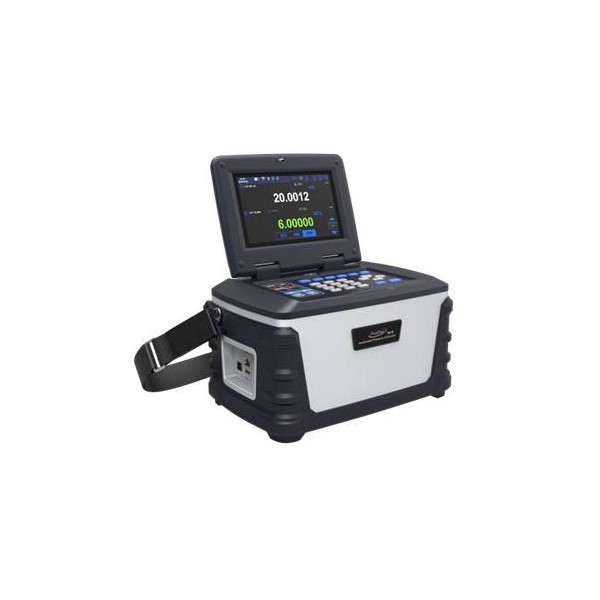

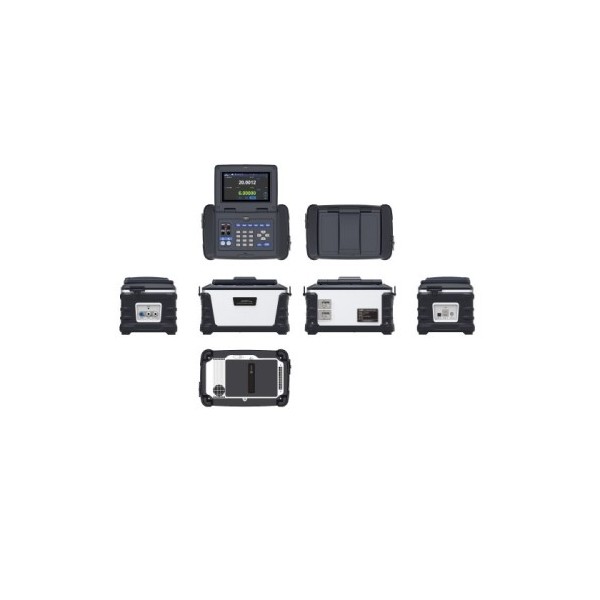

ADDITEL ADT761A - 덮개 안 터치 화면이 보이는 휴대형 압력 교정기 전면
덮개 안 터치 화면이 보이는 휴대형 압력 교정기 전면

모듈 선택

ADT761A 내장 모듈로
고르는 범위와 정확도

ADT155 내장 모듈 구성

교체형 내장 모듈은 ADT155 계열로, 차압용 DP 모듈과 게이지압용 CP 모듈, 절대압용 AP15로 나뉩니다. 정확도 등급은 주문할 때 0.01 % FS와 0.02 % FS 가운데 고르며, 761A-D에는 0.01 % FS 등급이 적용되지 않습니다. 모듈 정확도는 모듈 스팬을 FS로 삼기 때문에, 모듈 범위가 계기의 사용 구간에 가까울수록 불확도 여유가 커집니다.

작업 자동화

ADT761A로 자동화하는
HART 트랜스미터 교정

작업 목록과 HART 조정

작업 목록을 불러오면 교정기가 압력 점을 자동으로 바꿔 가며 HART로 트랜스미터를 조정하고, 결과를 날짜와 시각이 담긴 로그로 저장합니다. 기압계는 761A-BP, ±75 mbar 저압 차압은 761A-LLP로 같은 플랫폼에서 다룰 수 있습니다. 작업은 최대 1000개까지 저장되며, 결과는 ACal, Additel Land, Additel Link 소프트웨어로 관리합니다.

교정 관리

ADT761A 교정 데이터와
교정 주기 관리

761A에는 ISO 17025 인정 교정 성적서와 NIST 소급 데이터가 함께 공급됩니다. 교정 주기는 사용 빈도와 점검 이력을 근거로 정하되, 모듈마다 정확도 사양이 다르므로 사용한 모듈 구성도 이력에 함께 남겨 두세요. 교정을 맡기실 때는 (주)테솔이 KOLAS 인정 범위 안에서 가능한 항목과 일정을 안내해 드립니다.

사용 방법

ADT761A 이더넷·Wi-Fi 설정과
ACal 작업 연동

ADT761A는 Wi-Fi, Bluetooth, USB, 이더넷으로 연결하고 HART·Profibus 통신기를 내장합니다. ACal, Additel Land, Additel Link 소프트웨어로 작업과 결과를 관리합니다.

소프트웨어·도구하는 일
Additel ACal (9530)교정 작업을 관리하고 교정기로 내려보내 결과를 올리기
Additel Land저장한 데이터를 PC로 내려받기
Additel Link (모바일 앱)Bluetooth 또는 클라우드로 상태와 데이터 확인
Additel Log II (9502)USB로 연결해 PC에서 실시간 기록

처음 연결하는 순서

순서할 일
1Setup > Communication > Ethernet에서 DHCP 또는 Static을 정하고 네트워크 케이블을 연결합니다.
2무선은 Setup > Communication > Wireless에서 Wi-Fi 네트워크를 선택합니다.
3스마트폰 연결은 Setup > Communication > Bluetooth에서 켠 뒤 Additel Link 앱에서 검색합니다.
4원격 모니터링은 Setup > Cloud service에서 Enable을 켭니다.
5PC와는 USB-B 포트에 USB 케이블을 연결하고, 저장한 데이터는 Additel Land로 내려받습니다.

Static 주소는 IP 주소, 서브넷 마스크, 게이트웨이를 모두 입력해야 하고 포트 번호와 물리 주소는 바꿀 수 없습니다.

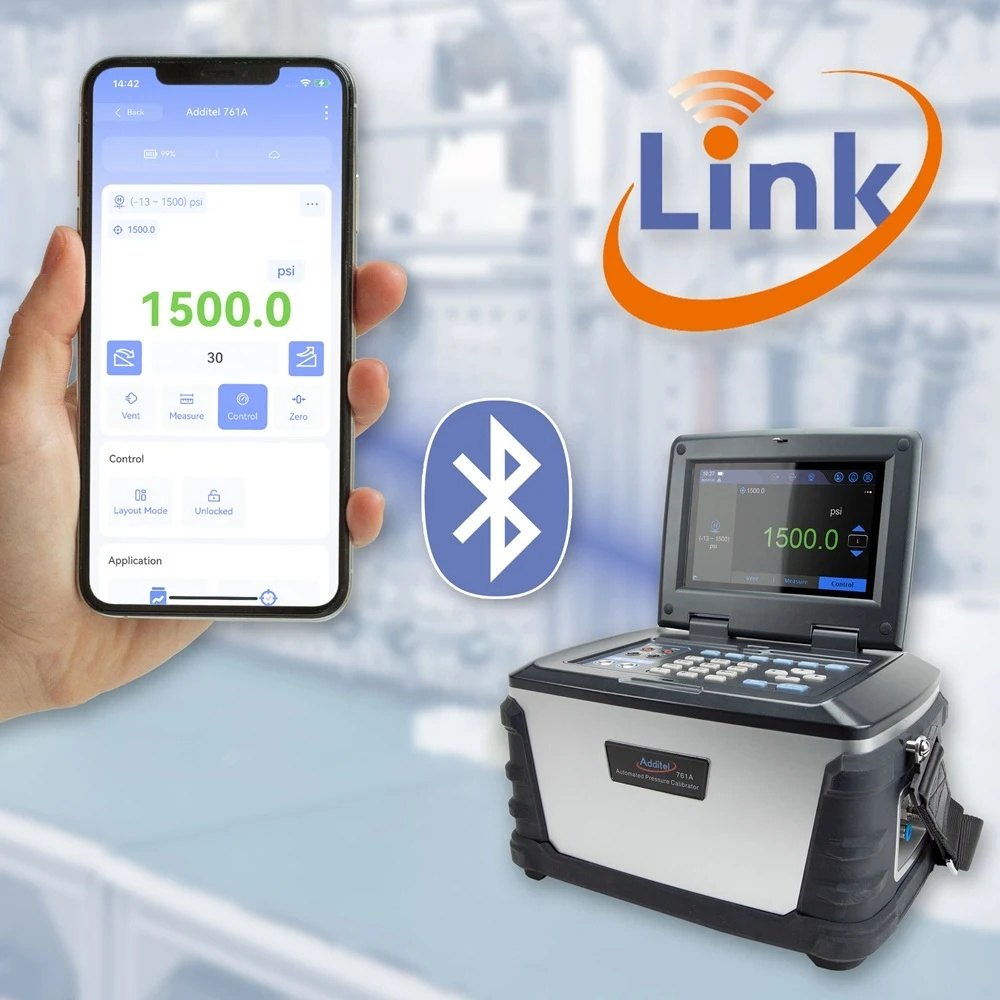

ADDITEL ADT761A - 스마트폰 앱으로 교정기와 블루투스 연동하는 화면
스마트폰 앱으로 교정기와 블루투스 연동하는 화면

사양

ADT761A 모델별 범위와
모듈·전기 사양

항목761A-LLP761A-D761A-500761A-1K761A-1.5K761A-BP
압력 범위±75 mbar (±30 inH2O)-0.95 ~ 2.5 bar (-13.5 ~ 35 psi)-0.9 ~ 35 bar.g (-13 ~ 500 psig)-0.9 ~ 70 bar.g (-13 ~ 1000 psig)-0.9 ~ 100 bar.g (-13 ~ 1500 psi)100 ~ 1200 hPa
압력 종류차압, 게이지압차압, 게이지압게이지압, 절대압게이지압, 절대압게이지압, 절대압절대압(대기압)
1년 정확도0.05 % FS0.02 % FS0.01 % FS 또는 0.02 % FS0.01 % FS 또는 0.02 % FS0.01 % FS 또는 0.02 % FS0.01 % FS
제어 안정도0.003 % FS 또는 0.05 Pa0.003 % FS0.003 % FS0.003 % FS0.003 % FS0.02 hPa
대기압 측정 정확도해당 없음해당 없음55 Pa55 Pa55 Pa해당 없음

시리즈 공통 사양

항목사양
압력 발생특허 전동 펌프와 제어기 내장, 가스 용기 없이 100 bar까지
제어 시간일반 40초 이하
과압 표시110 %
해상도6자리 (일부 0.01 % FS 및 고정밀 모듈은 7자리)
모듈교체형 내장 모듈 2개(ADT155 계열), 외부 ADT161 모듈 2개 동시 측정 (BP 모델은 기압 측정용 단일 모듈)
mA 측정-25 ~ 25 mA, 분해능 0.1 µA, ±(0.008 % RD + 1.0 µA), 입력 임피던스 10 Ω 미만
mA 측정 (확장)-50 ~ 50 mA, 분해능 0.1 µA, ±(0.008 % RD + 2.0 µA)
mV 측정-300 ~ 300 mV, 분해능 1 µV, ±(0.008 % RD + 6 µV), 입력 임피던스 1 GΩ 미만
V 측정 (자동 범위)±5 V 20 µV ±(0.008 % RD + 100 µV) · ±12 V 100 µV ±(0.008 % RD + 320 µV) · ±30 V 100 µV ±(0.008 % RD + 600 µV), 입력 임피던스 1 MΩ 초과
루프 전원24 V ±1 V, 최대 50 mA
mA 출력0 ~ 2.5 mA 분해능 0.05 µA ±(0.008 % RD + 0.2 µA) · 2.5 ~ 25 mA 분해능 0.5 µA ±(0.008 % RD + 1.0 µA), 20 mA @ 1 kΩ
전원 출력16 ~ 30 V, 분해능 1 V, ±1 V, 최대 70 mA
V 출력0 ~ 16 V, 분해능 0.25 mV, ±(0.008 % RD + 500 µV)
스위치 시험기계식 · NPN · PNP, 응답 10 ms 미만, 라이브 스위치 전압 3 ~ 30 V
전기 보호임의의 소켓 두 개에 최대 30 V
온도 보상18 ~ 28 °C, 범위 밖 계수 ±(0.0005 % RD + 0.00005 % FS)/°C 미만
통신HART · Profibus 커뮤니케이터(DD 파일 갱신), Wi-Fi · 블루투스 · USB · LAN · 이더넷
자동화 기능스위치 시험 · 자동 스텝 · 누설 시험
데이터날짜·시각 기록 로깅 최대 1,000,000개, 작업 최대 1000개, 저장 용량 8 GB 초과
소프트웨어ACal · Additel Land · Additel Link(모바일)
화면7 in TFT 컬러 터치스크린 800 × 480 (키패드 선택)
표시 언어영어 · 독일어 · 프랑스어 · 이탈리아어 · 스페인어 · 포르투갈어 · 중국어 · 일본어 · 러시아어
압력 단위Pa · hPa · kPa · mPa · bar · mbar · psi · mmHg · cmHg · mHg · inHg(0 °C) · inH2O(4 °C · 20 °C · 68 °F) · mmH2O · cmH2O · mH2O · kgf/cm² · mtorr · torr · lb/ft² · tsi, 사용자 단위 5개
전원리튬이온 배터리 일반 8시간 (충전 4시간 미만), 110/220 V 어댑터 27 V 출력
크기299 × 193 × 192 mm
무게7.95 kg 미만
보호 등급IP31
동작·보상 온도0 ~ 50 °C
보관 온도-20 ~ 60 °C
습도90 % 미만 (비응축)
진동 · 충격4 g (20 ~ 2000 Hz) · 8 g, 1 m 낙하 시험
펌프 수명1,000,000 사이클 초과
호스·필터 교체약 10년, 마모나 손상이 보이면 즉시 교체
인증 · 규격ISO 17025 인정 교정 성적서(NIST 소급), CE
보증18개월

내장 차압 모듈 (DP, 정확도 % FS는 모듈 스팬 기준)

모듈범위정확도 (% FS)파열 압력
DP025±0.25 inH2O / ±0.62 mbar0.2 (6개월 사양, 1년 드리프트 0.2)100배
DP050±0.5 inH2O / ±1.25 mbar0.1 (6개월 사양, 1년 드리프트 0.1)100배
DP1±1 inH2O / ±2.5 mbar0.05 (6개월 사양, 1년 드리프트 0.05)100배
DP2±2 inH2O / ±5 mbar0.05 (6개월 사양, 1년 드리프트 0.05)100배
DP5±5 inH2O / ±10 mbar0.05 (6개월 사양, 1년 드리프트 0.05)50배
DP10±10 inH2O / ±25 mbar0.0520배
DP20±20 inH2O / ±50 mbar0.0520배
DP30±30 inH2O / ±75 mbar0.0520배
DP50±50 inH2O / ±125 mbar0.053배
DP100±100 inH2O / ±250 mbar0.023배
DP150±150 inH2O / ±350 mbar0.023배
DP300±300 inH2O / ±700 mbar0.023배
DP400-380 ~ 400 inH2O / -950 ~ 1000 mbar0.023배
DP800-380 ~ 800 inH2O / -950 ~ 2000 mbar0.023배
DP1K-380 ~ 1000 inH2O / -950 ~ 2500 mbar0.023배

내장 게이지·절대압 모듈 (CP · AP, 761A-D는 0.02 % FS 등급만 해당)

모듈범위정확도 (% FS)파열 압력
CP10±10 psig / ±0.7 bar.g0.01 또는 0.023배
CP15-13.5 ~ 15 psig / -0.95 ~ 1 bar.g0.01 또는 0.023배
CP30-13.5 ~ 30 psig / -0.95 ~ 2 bar.g0.01 또는 0.023배
CP35-13.5 ~ 35 psig / -0.95 ~ 2.5 bar.g0.01 또는 0.023배
CP50-13.5 ~ 50 psig / -0.95 ~ 3.5 bar.g0.01 또는 0.023배
CP100-13.5 ~ 100 psig / -0.95 ~ 7 bar.g0.01 또는 0.023배
CP150-13.5 ~ 150 psig / -0.95 ~ 10 bar.g0.01 또는 0.023배
CP200-13.5 ~ 200 psig / -0.95 ~ 14 bar.g0.01 또는 0.023배
CP300-13.5 ~ 300 psig / -0.95 ~ 20 bar.g0.01 또는 0.023배
CP500-13.5 ~ 500 psig / -0.95 ~ 35 bar.g0.01 또는 0.022.5배
CP600-13.5 ~ 600 psig / -0.95 ~ 40 bar.g0.01 또는 0.022.5배
CP1K-13.5 ~ 1000 psig / -0.95 ~ 70 bar.g0.01 또는 0.021.4배
CP1.5K-13.5 ~ 1500 psig / -0.95 ~ 100 bar.g0.01 또는 0.021.5배
AP15 (절대압)0 ~ 15 psia / 0 ~ 1 bar.a0.01 또는 0.023배

활용 분야

ADT761A 자동 압력 교정이
필요한 현장

  • 현장 게이지 교정 — 설비에 설치된 압력 게이지에 호스를 연결해 그 자리에서 교정합니다.
  • 트랜스미터 조정 — HART로 설정을 바꾸고 출력 신호를 같은 화면에서 확인합니다.
  • 압력 스위치 시험 — 기계식·NPN·PNP 스위치의 작동점과 복귀점을 자동으로 시험합니다.
  • 기압계 교정 — 761A-BP로 100 ~ 1200 hPa 범위의 절대압을 교정합니다.
  • 교정실 작업 — 작업 목록과 기록으로 교정 결과를 남겨 성적서 작성까지 이어 갑니다.

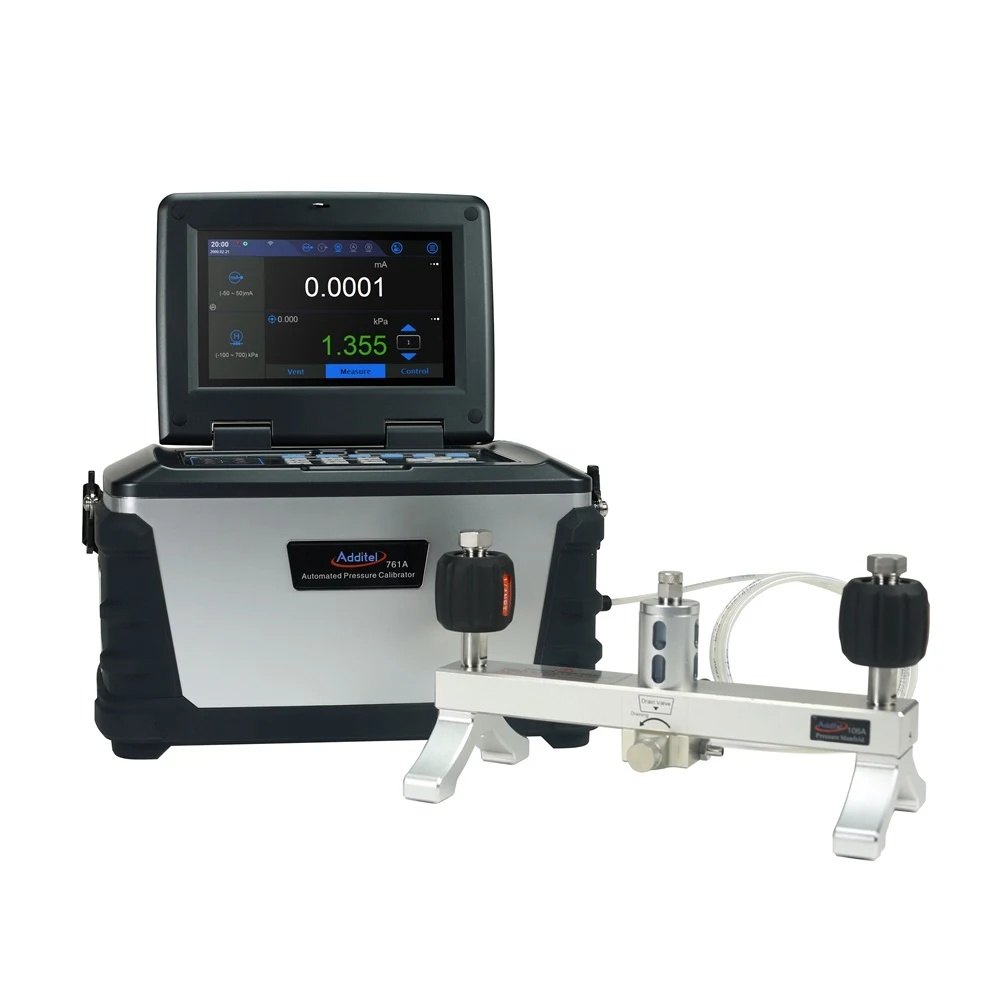

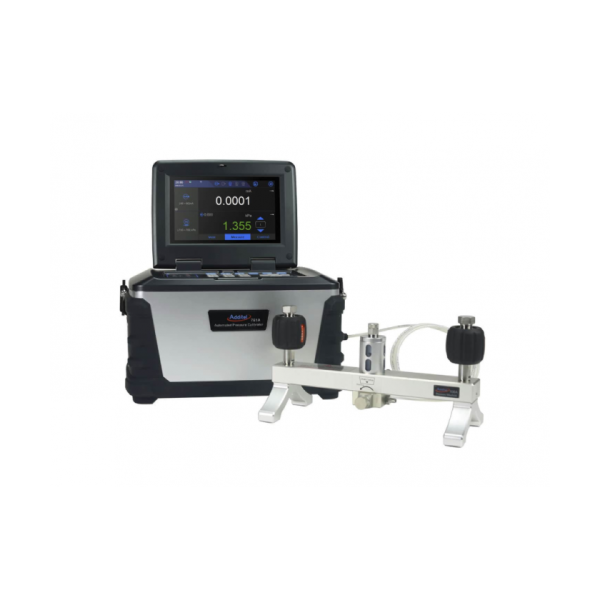

ADDITEL ADT761A - 교정기를 핸드 펌프와 연결해 구성한 모습
교정기를 핸드 펌프와 연결해 구성한 모습

선택 가이드

교정 대상으로 고르는
ADT761A 모델

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
저압 차압을 교정해야 한다면761A-LLP±75 mbar 범위의 차압·게이지압 모델이라 미세 압력 계기에 맞습니다.
2.5 bar 이하의 게이지압이나 차압을 다룬다면761A-D진공부터 2.5 bar까지를 0.02 % FS 등급으로 다룹니다.
35 bar.g까지 교정한다면761A-500게이지압과 절대압을 함께 다루며, 0.01 % FS 등급을 선택할 수 있습니다.
70 bar.g까지 교정한다면761A-1K35 bar.g보다 높은 계기까지 게이지압·절대압으로 다루고, 0.01 % FS 등급도 고를 수 있습니다.
100 bar.g까지 교정한다면761A-1.5K계열에서 가장 높은 압력을 다루는 모델이며 0.01 % FS 등급을 선택할 수 있습니다.
기압계를 교정해야 한다면761A-BP100 ~ 1200 hPa 절대압 전용 모델이라 기압계 교정에 맞춰져 있습니다.
물을 매체로 고압을 다룬다면ADT762W탈이온수·증류수·순수를 매체로 쓰는 수압 교정기라 고압 액체 교정에 맞습니다.

구성·옵션

ADT761A 주문 코드와
기본 구성품

구분항목비고
주문 코드정확도 01 · 02 · 0501 = 0.01 % FS, 02 = 0.02 % FS, 05 = 0.05 % FS
주문 코드범위 단위 PSI · BAR · H2O모듈 범위를 psi, bar, inH2O 중 하나로 표기
주문 코드외부 매니폴드 포트 N · N2 · B · B2 · M1/4 NPT · 1/2 NPT · 1/4 BSP · 1/2 BSP · M20×1.5 암나사
기본 구성외부 압력 매니폴드 ADT111-X-KIT (LLP 제외)나사 마개 포함 (LLP 제외)
기본 구성110/220 V 어댑터, 리튬이온 배터리, 테스트 리드 2세트, 운반 케이스, USB 케이블전 모델 공통
기본 구성호스 시험 키트 ADT100-761A-X (1.5K는 ADT100-761A-1.5K-X)실리콘 튜브 · 압력 호스 · O링 20개 포함 모델 있음
기본 구성ISO 17025 교정 성적서전 모델 공통
선택ADT161 디지털 모듈, 9060 연결 케이블, ADT100-761A 호스, ADT112-761A-X 필터별매
선택9530-PRO · 9530-NET 교정 소프트웨어별매

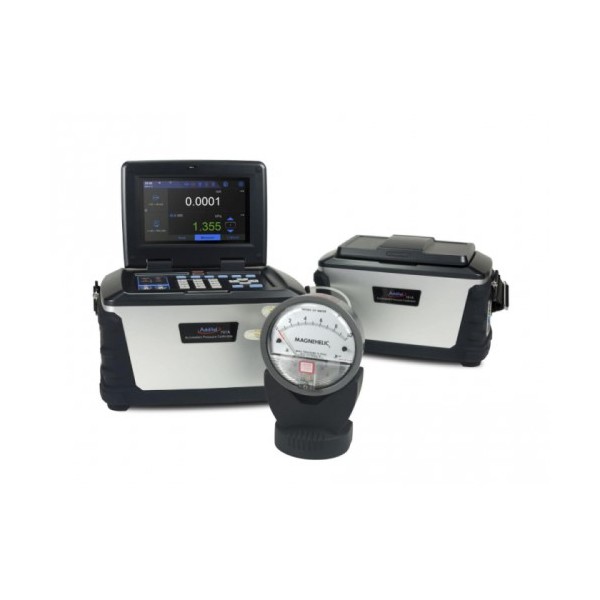

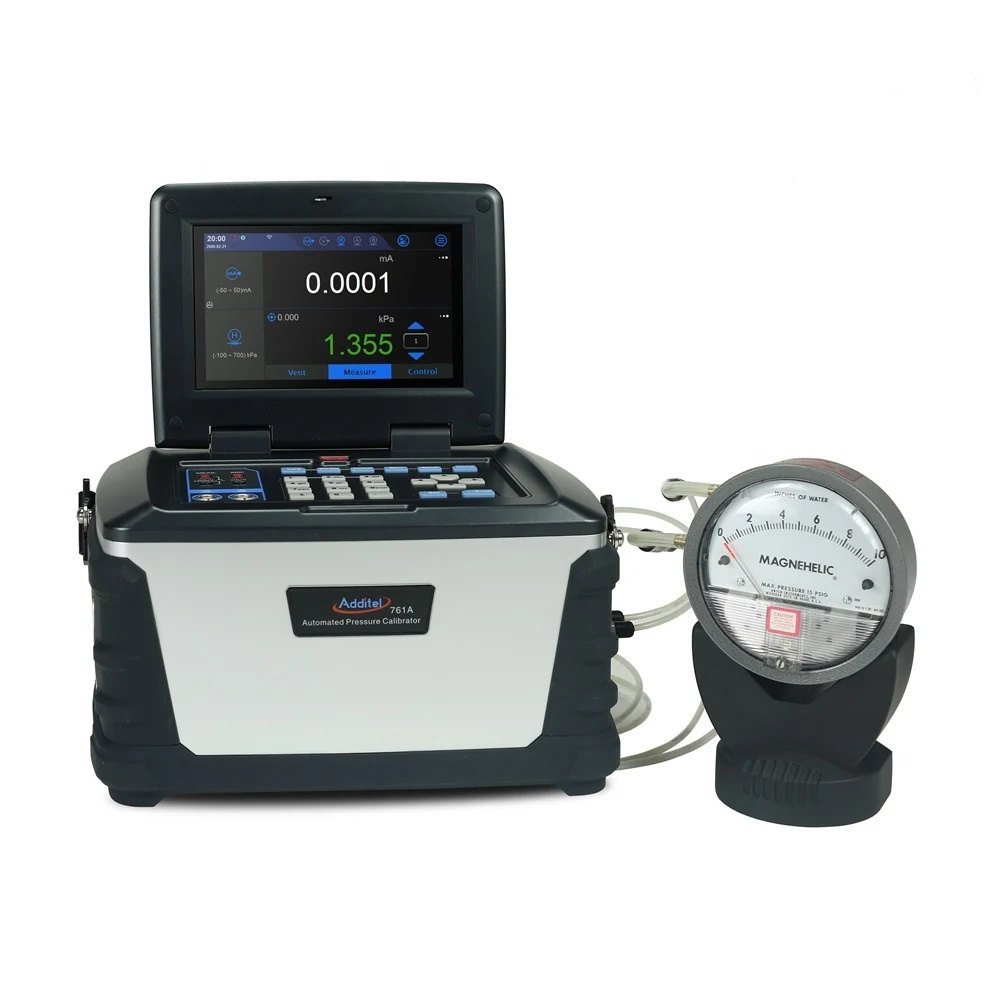

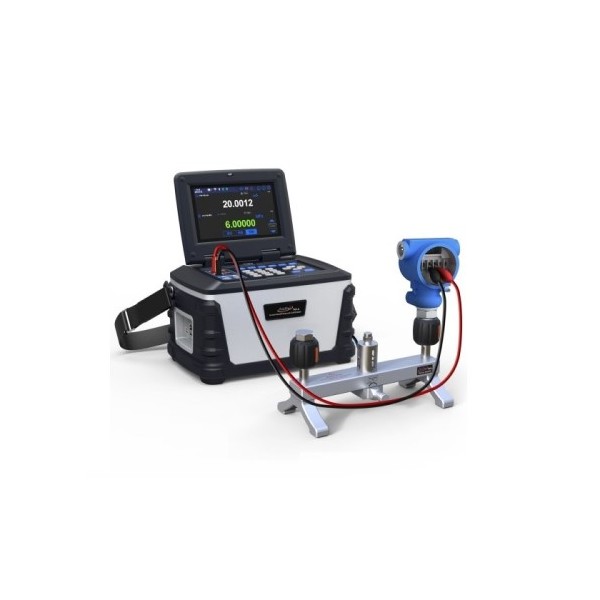

ADDITEL ADT761A - 교정기를 차압 게이지와 연결해 구성한 모습
교정기를 차압 게이지와 연결해 구성한 모습
