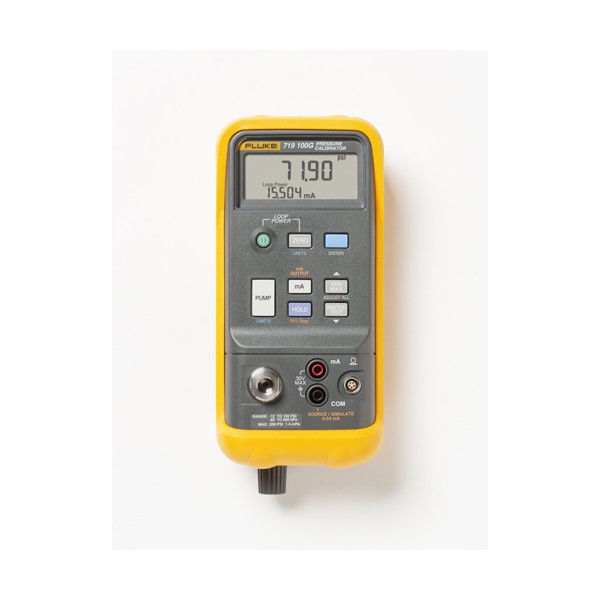

FLUKE 719 압력교정기(자동 펌프)

FLUKE 719 압력교정기(자동 펌프)

MODEL
FLUKE-719
브랜드
FLUKE
제품 자료
제품문의 구매하기

손으로 펌프질하지 않고
가압하는 전동 압력 교정기

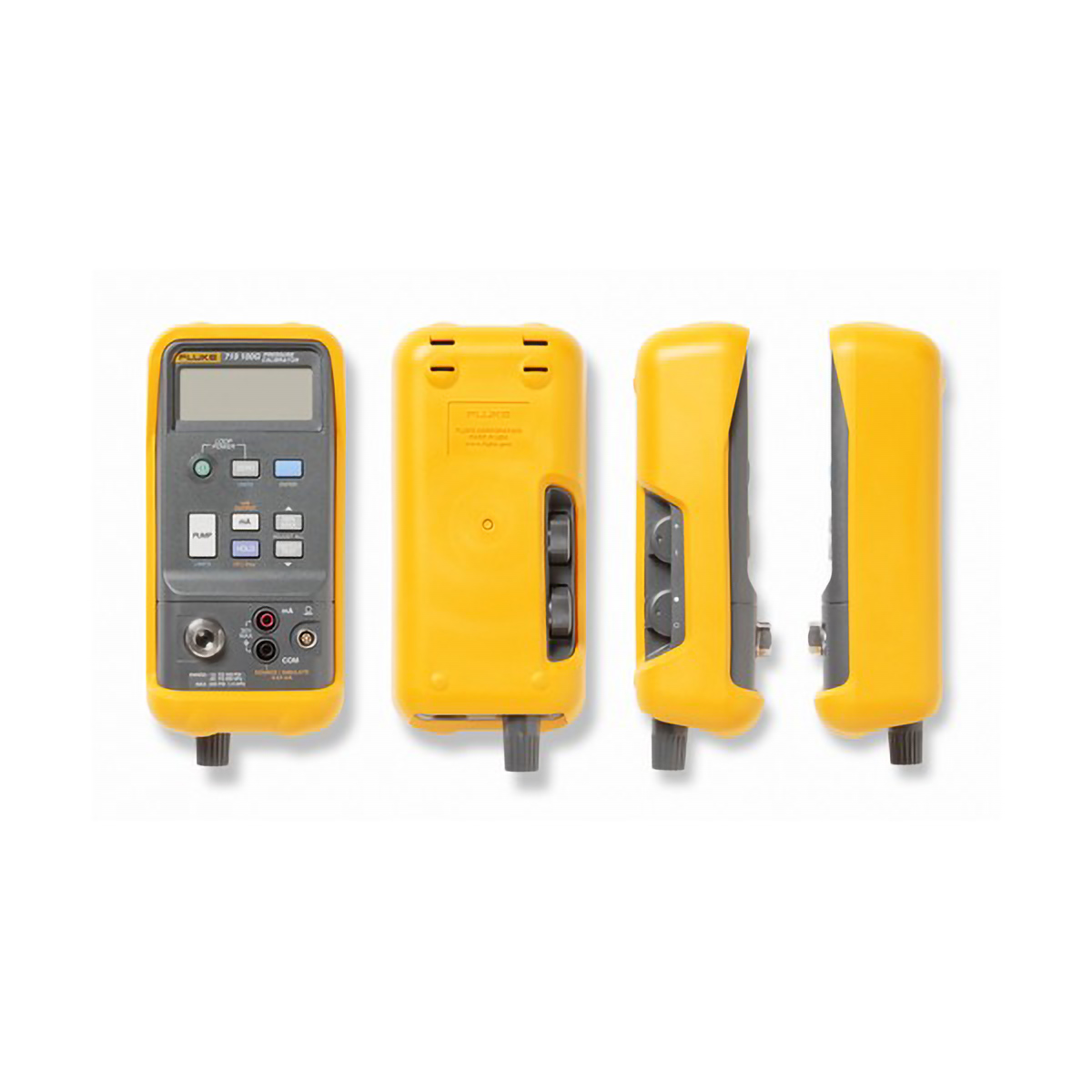

Fluke 719 전동 펌프 압력 교정기

견적 받기

Fluke 국내 공식 대리점

Fluke 719는 핸드 펌프 대신 전동 펌프로 가압하는 압력 교정기(Electric Pump Pressure Calibrator)로, 30G·100G 두 모델이 있습니다. mA 측정·출력과 24 V 루프 전원을 함께 갖춰 한 손으로 트랜스미터와 압력 스위치를 점검할 수 있습니다.

압력 정확도는 범위의 0.025 %(6개월) 또는 0.035 %(1년)이며, 운영하는 교정 주기에 맞는 값을 적용합니다. 펌프 한계를 미리 설정해 과압을 막고, 세척 포트로 습기와 유체에 의한 펌프 고장을 줄입니다. 이 교정기는 (주)테솔이 국내에 공식 공급합니다.

0.025 %

6개월 기준, 범위의 %

120 psi

100G 모델 최대 발생 압력

24 V DC

트랜스미터 루프 전원

912 g

본체 무게

특징

719 전동 펌프로
한 손 압력 점검

핵심 특징현장에서 달라지는 점
전동 펌프버튼으로 압력을 올리므로 호스와 계기를 손에 쥔 채 점검을 이어 갈 수 있습니다.
펌프 한계와 목표 압력 설정펌프가 멈출 압력을 미리 정해 두므로 범위를 넘는 과압 사고가 줄어듭니다.
세척 포트습기와 유체가 들어간 펌프를 수리하지 않고 세척할 수 있어 현장 고장으로 멈추는 시간이 줄어듭니다.
mA 측정·출력·시뮬레이션과 24 V 루프 전원4~20 mA 루프의 송신기 역할과 전원 공급을 한 대로 처리해 루프 점검에 들고 갈 장비가 줄어듭니다.
정밀 버니어와 가변 방출 밸브목표 압력 가까이에서 미세하게 조정할 수 있어 읽음값이 흔들리는 시간이 짧아집니다.
스위치 시험과 750P 모듈 연결압력 스위치 시험이 내장되어 있고, 외부 모듈을 연결하면 본체 범위를 벗어난 계기까지 점검할 수 있습니다.

정확도 기간

719 정확도의
6개월 값과 1년 값

719의 압력 정확도는 범위의 0.025 %(6개월)와 범위의 0.035 %(1년) 두 가지입니다. 교정 주기를 1년으로 운영한다면 0.035 %를 기준으로 판정하세요. 두 값 모두 FS가 아닌 범위의 %로 표기되어 있으므로 표기 그대로 적용합니다.

펌프 한계 설정과 과압 방지

목표 압력을 설정하면 전동 펌프가 그 값까지만 올리고, 방출 밸브로 압력을 천천히 낮춥니다. 펌프 사이클은 재조립까지 5000회, 전체 수명 20,000회이므로 하루 점검 횟수를 곱해 펌프 점검 시기를 미리 계획하세요.

매체·루프

기체 전용과
루프 구동 부하

719는 건조 공기와 비부식성 기체로만 가압하며, 유체 트랩이 있어도 액체 매체용이 아닙니다. mA 출력은 최대 부하 1000 Ω(HART 모드 750 Ω)까지 구동하므로 HART 트랜스미터를 점검할 때는 루프 저항부터 계산하세요.

사양

30G · 100G
두 범위 사양

항목719 30G719 100G
압력 범위-850 mbar ~ 2 bar (-12 ~ 30 psi)-850 mbar ~ 7 bar (-12 ~ 100 psi)
분해능0.001 psi · 0.1 mbar0.01 psi · 1 mbar
압력 정확도범위의 0.025 % (6개월) · 범위의 0.035 % (1년)범위의 0.025 % (6개월) · 범위의 0.035 % (1년)
최대 발생 압력해당 없음120 psi (8 bar)
Fluke 품번33153323315344

719 공통 사양

항목사양
전동 펌프펌프 한계·목표 압력 설정, 세척 포트, 재조립까지 5000회, 전체 20,000회
mA0 ~ 24 mA 측정·출력, 읽음값의 0.015 % + 2 counts, 분해능 0.001 mA, 4 ~ 20 mA 루프 시뮬레이션, 최대 부하 1000 Ω (HART 모드 750 Ω)
루프 전원24 V DC, ±10 %
스위치 시험 · 외부 모듈압력 스위치 시험 · Fluke 750P 계열 압력 모듈 29종
전원9 V 알카라인 2개, 약 12시간 (12 mA · 500 Ω 부하), 100 psi 펌프 200회 · 30 psi 펌프 500회
크기 · 무게60 × 87 × 210 mm · 912 g
동작 온도-10 ~ 55 °C
보관 온도-30 ~ 60 °C
습도95 % (-10 ~ 30 °C) · 75 % (30 ~ 40 °C) · 45 % (40 ~ 50 °C) · 35 % (50 ~ 55 °C)
충격1 m 낙하
안전 · EMC북미 안전 규격 C22.2 No. 1010.1:1992 · EN50082-1:1992 · EN55022:1994 Class B
보증3년 (펌프 1년)

활용 분야

한 손 가압이
필요한 현장

  • 트랜스미터 교정 — 한 손으로 압력을 올리며 mA 출력을 확인합니다.
  • 압력 스위치 점검 — 내장 스위치 시험으로 동작 값을 확인합니다.
  • 세척이 잦은 현장 — 세척 포트로 습기가 많은 설비의 펌프를 수리 없이 관리합니다.
  • 압력 게이지 점검 — 30G와 100G 범위의 게이지를 가압해 지시값을 읽습니다.

선택 가이드

핸드·전동·자동 펌프로
고르는 압력 교정기

이럴 때 (현장 조건·용량)권장 모델선택 이유
핸드 펌프로 직접 가압할 때Fluke 718핸드 펌프를 내장하고 4개 범위와 0.025 % FS 정확도를 갖춰 직접 가압하는 점검에 맞습니다.
150G · 300G 범위가 필요할 때Fluke 719Pro30G·150G·300G 범위에 선택형 RTD 온도 입력까지 더해 더 높은 압력과 온도를 함께 점검합니다.
자동 가압과 기록이 필요할 때Fluke 729목표 압력을 입력하면 내장 전동 펌프가 자동 가압하고 결과를 기록합니다.
항목719719Pro
범위 모델30G · 100G30G · 150G · 300G
압력 정확도범위의 0.025 % (6개월) · 0.035 % (1년)±0.025 % FS (6개월) · ±0.035 % FS (1년)
RTD 온도 입력해당 없음선택 (720RTD 프로브)
전원9 V 알카라인 2개AA 알카라인 8개
무게912 g1.2 kg (홀스터 포함)

구성·옵션

719 범위 선택과
기본 구성

  • 범위 모델 — 30G 또는 100G 중 점검 계기의 최대 압력에 맞춰 선택합니다.
  • 기본 구성 — 보호용 노란 홀스터, 테스트 리드 1쌍과 악어 클립 1세트, 호스 키트, 9 V 알카라인 배터리 2개, NIST 추적 가능 교정 보고서와 데이터, 퀵 레퍼런스 가이드가 들어 있습니다.
  • 외부 압력 모듈 — Fluke 750P 계열 압력 모듈 29종 중 필요한 범위를 추가합니다.

교정기 교정

트랜스미터를 점검하는 기준인 719도 정해진 주기로 교정해야 판정 근거가 유지됩니다. 719의 정기 교정은 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 일정과 함께 안내해 드립니다.

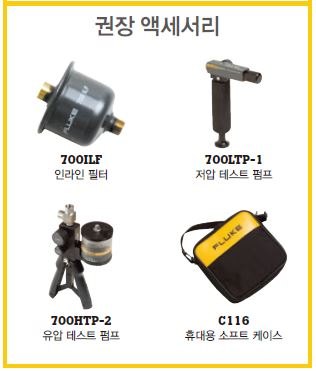

FLUKE-719 - 인라인 필터와 테스트 펌프, 케이스 등 권장 액세서리
인라인 필터와 테스트 펌프, 케이스 등 권장 액세서리
