Fluke Calibration 2700G 기준 압력 게이지 시리즈

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 2700G는 −100 kPa부터 70 MPa까지 9개 범위로 구성된 기준 압력 게이지(디지털 레퍼런스 게이지)입니다. 1년 장기 안정도와 18~28 °C 온도 영향을 포함한 양압 ±0.02 % FS(k=2) 불확도를 갖춰, 압력계·트랜스미터 교정 현장의 비교 기준으로 사용합니다.

불확도 한 값에 직선성, 히스테리시스, 반복성, 분해능, 기준기 불확도가 모두 들어 있어 성적서 항목을 따로 합산하지 않고 그대로 쓸 수 있습니다. 진공 범위가 있는 모델은 ±0.05 % FS입니다. AA 알카라인 건전지 3개로 75시간 동작하는 이 휴대형 게이지는 (주)테솔이 국내에 공식 공급합니다.

−100 kPa ~ 70 MPa

9개 모델로 나눈 측정 범위

±0.02 % FS

양압 불확도(k=2)

0.003 % FS/°C

범위 밖 온도의 추가 영향

75시간

건전지 3개 연속 구동

특징

오차 항목을 불확도 한 값에 담은
2700G 기준 압력 게이지

핵심 특징	현장에서 달라지는 점
9개 측정 범위	교정할 계기의 최대 압력에 가까운 범위를 고르면 범위 하단에서 불확도가 커지는 영향이 줄어듭니다.
1년 안정도 포함 불확도	안정도를 따로 더하지 않고 1년 동안 같은 불확도 값으로 비교 교정의 불확도 예산을 세울 수 있습니다.
진공 ±0.05 % FS	진공 범위가 있는 모델 모두에 적용되므로 복합 범위 압력계도 게이지 한 대로 시험합니다.
온도 영향 반영	온도 영향이 불확도에 들어 있어 일반 교정실에서는 온도를 따로 보정하지 않아도 됩니다.
P5500 펌프 직결	1/4 NPT 수나사 포트를 P5500 계열 펌프에 손으로 조여 PTFE 테이프 없이 연결하므로, 포트 오염과 누설 점검 부담이 줄어듭니다.
관리자 메뉴 잠금	기능별로 잠가 둘 수 있어 다른 작업자가 단위나 댐핑을 바꾸는 실수를 막습니다.

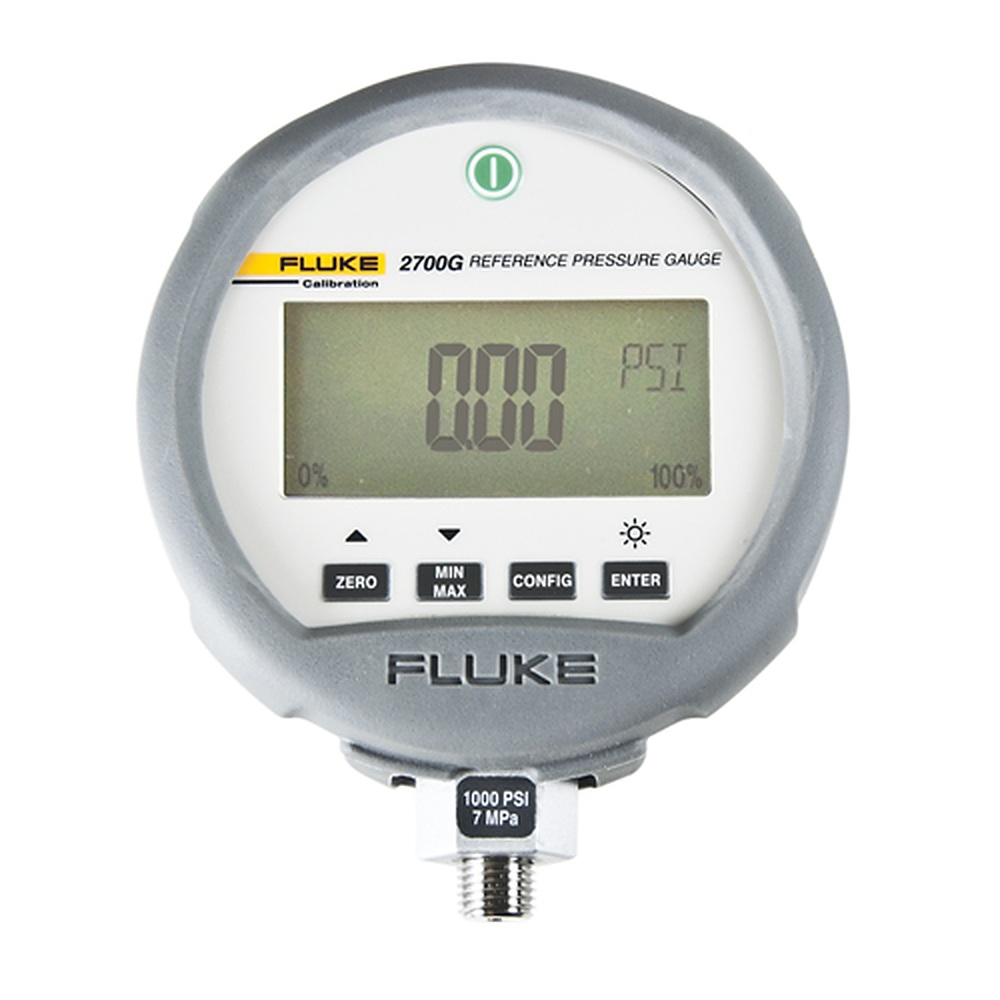

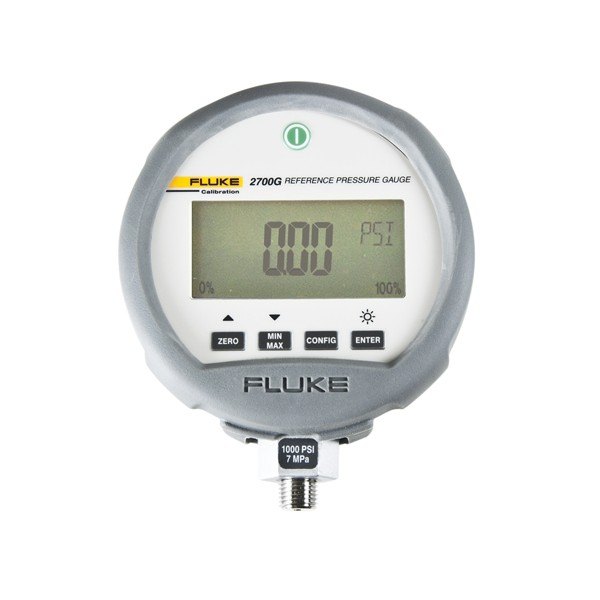

표시창과 버튼이 있는 디지털 기준 압력게이지 전면

불확도 계산

% FS 불확도로 보는
2700G 범위 선택

불확도가 풀스케일(FS) 기준이라, 같은 게이지로 읽는 압력이 낮을수록 읽음값 대비 오차는 커집니다. G20M(20 MPa)에서 양압 ±0.02 % FS는 ±4 kPa이며, 그 범위의 10 % 지점인 2 MPa를 읽으면 상대 오차가 0.2 %로 10배가 됩니다.

교정실 온도가 18~28 °C를 벗어나면 0.003 % FS/°C를 더합니다. 예를 들어 5 °C 현장은 18 °C보다 13 °C 낮으므로 0.039 % FS가 늘어 양압 불확도가 0.059 % FS가 됩니다. 현장 온도가 낮은 시험이라면 이 값을 불확도 예산에 넣으세요.

교정할 계기의 최대 압력에 맞춘 범위 선택

피교정 계기 최대 압력의 80~100 % 지점에서 기준 게이지를 읽도록 범위를 고르면, % FS 불확도가 읽음값에 거의 그대로 반영됩니다. 게이지 하나로 여러 계기를 점검한다면 가장 높은 범위부터 정하고, 낮은 범위 계기는 BG 계열을 더해 보완하세요.

사양

2700G 9개 모델 범위와
공통 사양

항목	측정 범위	분해능	파열 압력	사용 매체
BG100K	−100 ~ 100 kPa	0.001 psi · 0.0001 bar	0.3 MPa	깨끗하고 건조한 비부식성 기체
BG200K	−100 ~ 200 kPa	0.001 psi · 0.0001 bar	0.6 MPa	깨끗하고 건조한 비부식성 기체
BG700K	−80 ~ 700 kPa	0.01 psi · 0.0001 bar	7 MPa	316 SS 호환 액체·기체
BG2M	−80 kPa ~ 2 MPa	0.01 psi · 0.001 bar	14 MPa	316 SS 호환 액체·기체
BG3.5M	−80 kPa ~ 3.5 MPa	0.01 psi · 0.001 bar	14 MPa	316 SS 호환 액체·기체
BG7M	−80 kPa ~ 7 MPa	0.1 psi · 0.001 bar	70 MPa	316 SS 호환 액체·기체
G20M	0 ~ 20 MPa	0.1 psi · 0.01 bar	70 MPa	불연성·무독성·비폭발성·비산화성 액체·기체 (316 SS 호환)
G35M	0 ~ 35 MPa	0.1 psi · 0.01 bar	70 MPa	불연성·무독성·비폭발성·비산화성 액체·기체 (316 SS 호환)
G70M	0 ~ 70 MPa	1 psi · 0.01 bar	100 MPa	불연성·무독성·비폭발성·비산화성 액체·기체 (316 SS 호환)

시리즈 공통 사양

항목	사양
불확도 (k=2)	양압 ±0.02 % FS · 진공 ±0.05 % FS (진공 범위가 있는 모든 모델)
불확도 포함 항목	직선성 · 히스테리시스 · 반복성 · 분해능 · 기준기 불확도 · 1년 장기 안정도 · 18 ~ 28 °C 온도 영향
온도 추가	0 ~ 18 °C · 28 ~ 50 °C에서 0.003 % FS/°C 추가
화면	5½자리, 글자 높이 16.53 mm, 20세그먼트 0 ~ 100 % 막대그래프
단위	21종 표준 단위 + 사용자 설정 1종
기능	Tare · 댐핑 · 최소/최대 초기화 · 샘플링 주기 설정 · 자동 꺼짐 간격 · 잔여 배터리 표시 · 관리자 메뉴 기능별 잠금
압력 연결	1/4 in NPT 수나사 · 1/4 BSP · M20 × 1.5 어댑터 포함
통신 · 부속	USB 통신 케이블 · 범용 전원 공급기 포함
크기 · 무게	12.7 × 11.4 × 3.7 cm · ZNAL 다이캐스트 하우징 · 0.56 kg
동작 · 보관 환경	동작 0 ~ 50 °C · 보관 −20 ~ +70 °C · 10 ~ 90 %RH (비응결) · 고도 2000 m
전원	AA 알카라인 건전지 3개 · 75시간
호환 펌프	P5510 · P5513 · P5514 · P5515 비교 시험 펌프 · 700PTPK · 700HTPK 펌프 키트

활용 분야

2700G 기준 게이지가
쓰이는 압력 교정 현장

게이지 비교 교정 — P5510·P5513·P5514·P5515 펌프에 다이얼 게이지와 함께 연결해 지시값을 비교합니다.
현장 휴대 교정 키트 — 700PTPK(4 MPa) 또는 700HTPK(70 MPa) 펌프 키트와 짝지어 설비 옆에서 사용합니다.
트랜스미터와 압력 스위치 점검 — 압력 신호와 스위치 동작점을 같은 기준으로 확인합니다.
공정 압력 점검 — 기준 게이지나 공정 압력 모니터로 사용합니다.

펌프 키트와 조합한 휴대 구성

700PTPK 또는 700HTPK 펌프 키트에 2700G를 연결하면 설비 옆에서 4 MPa 또는 70 MPa까지 시험하는 휴대 교정 구성이 됩니다. 벤치에서는 P5510·P5513·P5514·P5515 펌프에 다이얼 게이지와 함께 설치하세요.

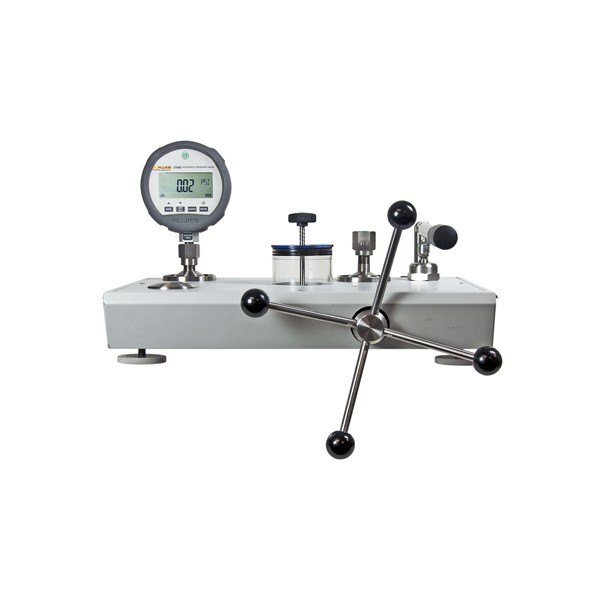

압력 비교 펌프에 기준 게이지를 장착한 구성

선택 가이드

압력 조건으로 고르는
기준 압력 게이지 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
진공부터 양압까지 게이지 하나로 시험한다면	BG 계열	진공 범위가 있는 모델이라 진공 ±0.05 % FS가 적용되어 복합 범위 계기를 한 대로 시험합니다.
−100 kPa 근처의 낮은 압력을 시험한다면	BG100K · BG200K	분해능 0.0001 bar로 낮은 범위를 세밀하게 읽어 저압 계기 교정에 맞습니다.
20 MPa 이상 고압을 읽어야 한다면	G20M · G35M · G70M	파열 압력이 70~100 MPa이고 최대 70 MPa까지 읽어 고압 계기 교정에 알맞습니다.
벤치용 지시계가 필요하다면	7050 · 7050i	400 mbar ~ 100 bar 범위의 디지털 압력 지시계라 교정실 벤치에 두고 쓰기 좋습니다.

구성·옵션

2700G 펌프 결합 세트
구성 목록

모델	구성
P5510-2M	공압 비교 시험 펌프 · 0 ~ 2 MPa · 진공 0 ~ 80 kPa · 내장 핸드 펌프
P5513-20M	공압 비교 시험 펌프 · 0 ~ 20 MPa
P5514-70M · P5514-70M-EP	유압 비교 시험 펌프 · 0 ~ 70 MPa · 기본 Viton 씰, EP 씰 모델
P5515-140M · P5515-140M-EP	유압 비교 시험 펌프 · 0 ~ 140 MPa · 기본 Viton 씰, EP 씰 모델
P5510-2700G-1	P5510 공압 교정기 2 MPa · 게이지 1개 (2700G-BG2M)
P5510-2700G-3	P5510 공압 교정기 2 MPa · 게이지 3개 (BG2M · BG700K · BG100K)
P5513-2700G-1	P5513 공압 교정기 20 MPa · 게이지 1개 (2700G-G20M)
P5513-2700G-3	P5513 공압 교정기 20 MPa · 게이지 3개 (G20M · BG7M · BG700K)
P5514-2700G-1	P5514 유압 교정기 70 MPa · 게이지 1개 (2700G-G70M)
P5514-2700G-3	P5514 유압 교정기 70 MPa · 게이지 3개 (G70M · G20M · BG7M)
P5515-2700G-1	P5515 유압 교정기 70 MPa · 게이지 1개 (2700G-G70M)
P5515-2700G-3	P5515 유압 교정기 70 MPa · 게이지 3개 (G70M · G20M · BG7M)
P5510/14-2700G-4	P5510/P5514 압력 교정기 · 게이지 4개 (G70M · BG7M · BG2M · BG200K)
P5510/14-2700G-6	P5510/P5514 압력 교정기 · 게이지 6개 (G70M · G20M · BG7M · BG2M · BG700K · BG100K)
P5510/15-2700G-4	P5510/P5515 압력 교정기 · 게이지 4개 (G70M · BG7M · BG2M · BG200K)
P5510/15-2700G-6	P5510/P5515 압력 교정기 · 게이지 6개 (G70M · G20M · BG7M · BG2M · BG700K · BG100K)

교정

2700G의 불확도에는 1년 장기 안정도가 들어 있으므로, 교정 주기도 1년 단위로 관리해야 불확도 값과 맞습니다. 재교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

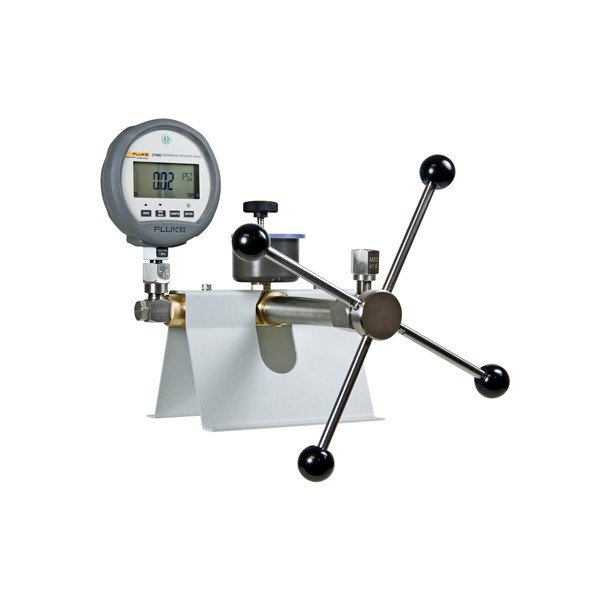

비교 펌프 위에 기준 게이지를 연결한 모습

2700G와 함께 검토할
압력 기준기

2700G 진공 쪽 불확도도 ±0.02 % FS입니까?
아닙니다. 진공은 ±0.05 % FS이며, 진공 범위가 있는 모든 모델에 같은 값이 적용됩니다.
기준 압력 게이지는 추운 현장에서도 같은 불확도를 유지합니까?
아닙니다. 온도 영향이 포함된 값은 18~28 °C 구간에 한합니다. 0~18 °C와 28~50 °C에서는 1 °C당 0.003 % FS를 더해 불확도를 계산하세요.
2700G 본체에 측정값을 저장할 수 있습니까?
아닙니다. 본체에는 기록 용량이 없으므로 USB 통신 케이블로 PC에 연결해 측정값을 옮깁니다. 샘플링 주기는 메뉴에서 설정합니다.
2700G를 폭발 위험 장소에서 사용할 수 있습니까?
권장하지 않습니다. 2700G는 방폭 등급과 IP 등급이 정해져 있지 않으므로, 폭발 위험 장소에는 방폭 인증을 받은 다른 모델을 선택하세요.
어떤 압력원과 조합해 사용합니까?
P5510·P5513·P5514·P5515 비교 시험 펌프나 700PTPK·700HTPK 펌프 키트와 조합합니다. 압력 포트가 1/4 NPT 수나사라 P5500 계열 펌프에는 손으로 조여 연결할 수 있습니다.
