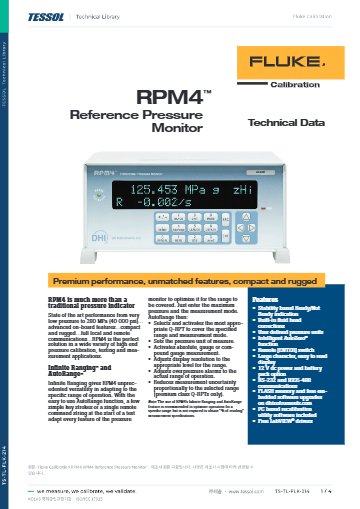

Fluke Calibration RPM4는 쿼츠 기준 압력 트랜스듀서(Q-RPT)를 Hi·Lo 최대 2개 장착해 진공부터 280 MPa까지 절대압·게이지압·복합 게이지압·Hi-Lo 차압을 측정하는 기준 압력 모니터(Reference Pressure Monitor)입니다. 압력 교정실의 전송 표준과 압력원의 외부 기준으로 사용합니다.

A10M까지의 Premium Q-RPT는 측정 불확도가 읽음값의 ±0.008 %(k=2)이고, 1년 예측 안정도 ±0.005 %가 이 값에 포함되어 교정 주기 사이의 드리프트까지 불확도 예산에 반영됩니다. 분해능은 1 ppm까지 조정할 수 있으며, 이 기준 압력 모니터는 (주)테솔이 국내에 공식 공급합니다.

진공 ~ 280 MPa

Q-RPT 구성에 따른 측정 범위

Hi · Lo

Q-RPT 최대 2개 장착

1 ppm

사용자가 조정하는 분해능

4가지 모드

절대·게이지·복합·차압

특징

기준기에 필요한
불확도와 보호 기능

핵심 특징현장에서 달라지는 점
Hi·Lo Q-RPT 2개 장착낮은 범위와 높은 범위를 한 본체에 구성하므로, 피교정기 범위가 달라져도 기준기를 바꾸지 않고 진공에서 고압까지 이어서 측정할 수 있습니다.
k=2 불확도에 모든 항목 포함정밀도, 1년 예측 안정도, 온도 영향, 교정 불확도가 한 값에 들어 있어 불확도 예산에 항목별로 다시 더하지 않아도 됩니다.
Infinite Ranging(AutoRange)Premium Q-RPT는 선택한 스팬에 맞춰 불확도가 달라지므로 같은 센서로 낮은 스팬을 교정할 때도 오차 한도가 함께 줄어듭니다.
SDS 보호 밸브7 MPa 이하 Q-RPT는 사용하지 않는 동안 밸브가 센서를 격리해 과압과 오염에 의한 손상을 막습니다.
헤드 보정·누설 점검·AutoTest유체 헤드 높이 보정과 누설 점검을 본체에서 실행하므로, 기준 높이 차이로 생기는 오차를 별도 계산 없이 줄일 수 있습니다.
RS-232·IEEE-488.2 통신컴퓨터 자동 교정 시스템에 연결할 수 있고, 펌웨어 업그레이드와 LabVIEW 드라이버는 무료로 받을 수 있습니다.

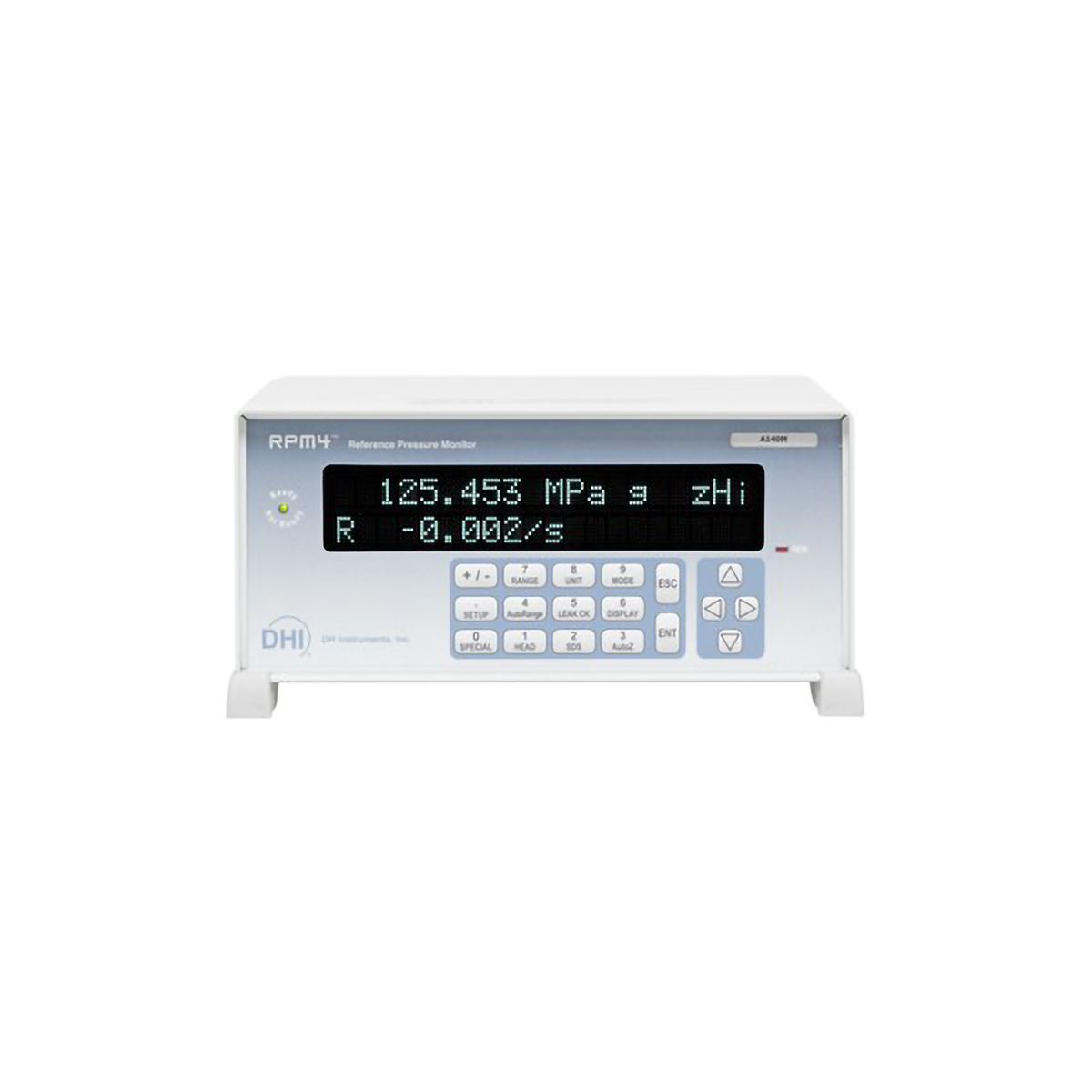

FLUKE CALIBRATION RPM4 - 표시창과 키패드가 있는 디지털 기준 압력계 전면
표시창과 키패드가 있는 디지털 기준 압력계 전면

불확도

읽음값 불확도와
30 % 스팬 하한

Standard 등급의 측정 불확도는 읽음값의 ±0.010 % 또는 Q-RPT 스팬의 0.0030 % 중 큰 값입니다. 읽음값 기준은 스팬의 100 %에서 30 %까지만 적용됩니다. 10 MPa 스팬(A10M)이라면 3 MPa 지점에서 두 값이 모두 0.3 kPa로 같아지고, 그 아래로 내려가면 스팬 기준 하한 0.3 kPa가 유지됩니다.

낮은 압력 구간을 자주 교정한다면 피교정기 스팬에 가까운 Q-RPT를 고르거나 Premium AutoRange를 선택하세요. 그래야 불확도가 읽음값에 가깝게 유지됩니다.

Q-RPT 선정

범위와 매체에 맞는
센서 구성

기체용과 오일용으로 나뉘는 센서

A7M 미만 Q-RPT는 기체 전용이고, A7M 이상은 기체와 오일 모두에 연결할 수 있습니다. A100M-L부터 A280M-L까지는 오일이 기본 매체이며, 연결부는 A70M까지 1/8 in NPT 암나사, 그 위로는 DH500(AE250C 동등)입니다. 게이지 전용 G15K·G100K·G200K와 양방향 BG15K, 기압용 BA100K도 같은 본체에 장착할 수 있습니다.

사용 방법

RPM4 기준 압력계
PC·PPC4 연결과 소프트웨어

RPM4는 RS232(COM1·COM2)와 IEEE-488.2로 컴퓨터와 압력 컨트롤러에 연결합니다. COMPASS for Pressure, LabVIEW Drivers, CalTool for RPTs를 사용할 수 있습니다.

소프트웨어·도구하는 일
COMPASS for Pressure기준 압력 트랜스듀서 교정과 시험 자동화
LabVIEW DriversLabVIEW 프로그램에서 압력 읽기
CalTool for RPTsQ-RPT 교정 유틸리티
RPM4 Embedded SoftwareFLASH 메모리 펌웨어 업데이트

처음 연결하는 순서

순서할 일
1전원을 켜고 30분 동안 예열하세요.
2PC와는 RS232 또는 IEEE-488.2 케이블로 연결하세요.
3PPC4의 외부 기준으로 쓸 때는 RPM4 COM1을 1200~19200 bps, 패리티 even, 데이터 7비트, 스톱 1비트로 설정하세요.
49핀 RS232 케이블로 RPM4 COM1과 PPC4 COM2를 연결합니다.
5COMPASS for Pressure나 LabVIEW Drivers에서 압력 읽기를 확인합니다.

AutoRange는 시험 시작 시 원격 명령 한 줄로 설정할 수 있으며, 판독은 별매 풋 스위치(part #3070940)로도 진행합니다.

사양

진공~280 MPa
Q-RPT 구성 사양

항목측정 불확도적용 구간
Standard (A10M까지, 1,500 psi)±0.010 % 읽음값 또는 Q-RPT 스팬의 0.0030 % 중 큰 값읽음값 기준은 Q-RPT 스팬의 30 ~ 100 %
Premium (A10M까지)±0.008 % 읽음값, AutoRanged 스팬의 0.0024 % 또는 Q-RPT 스팬의 0.0007 % 중 큰 값AutoRange로 선택한 스팬 기준
A14M ~ A140M (2,000 ~ 20,000 psi)±0.013 % 읽음값 또는 Q-RPT 스팬의 0.0039 % 중 큰 값해당 Q-RPT 스팬
A200M ~ A280M (30,000 ~ 40,000 psi)±0.018 % 읽음값 또는 Q-RPT 스팬의 0.0054 % 중 큰 값해당 Q-RPT 스팬

Q-RPT 모듈 범위

모듈절대압 최대 (psi)게이지압 최대 (psi)매체
A280M-L40,00040,000오일 기본, 기체 선택
A200M-L30,00030,000오일 기본, 기체 선택
A140M-L20,00020,000오일 기본, 기체 선택
A100M-L15,00015,000오일 기본, 기체 선택
A70M10,00010,000기체 기본, 오일 선택
A40M6,0006,000기체 기본, 오일 선택
A20M3,0003,000기체 기본, 오일 선택
A14M2,0002,000기체 기본, 오일 선택
A10M1,5001,500기체 기본, 오일 선택
A7M1,0001,000기체 기본, 오일 선택
A3.5M500500기체 전용
A2M300300기체 전용
A1.4M200200기체 전용
A700K100100기체 전용
A350K5035기체 전용
A200K3015기체 전용
A160K238기체 전용
A100K161.5기체 전용
BA100K (기압계, 70 ~ 110 kPa 절대압)16해당 없음기체 전용
G200K해당 없음30기체 전용
G100K해당 없음15기체 전용
G15K해당 없음2.2기체 전용
BG15K (양방향 −15 ~ +15 kPa)해당 없음2.2기체 전용

시리즈 공통 사양

항목사양
압력 범위진공 ~ 280 MPa (40,000 psi), 장착한 Q-RPT에 따름 · Hi 1개와 선택 Lo 1개
측정 모드절대압 · 게이지압 · 복합 게이지압 · Hi-Lo 차압 (절대압 Q-RPT는 내장 기압계로 게이지 모드)
정밀도 (직선성 + 히스테리시스 + 반복성)Standard ±0.008 % 읽음값 또는 Q-RPT 스팬의 0.0024 % · Premium ±0.005 % 읽음값, AutoRanged 스팬의 0.0015 % 또는 Q-RPT 스팬의 0.0005 % (큰 값)
1년 예측 안정도±0.005 % 읽음값, 전 범위 · 전 클래스 (k=2, 정기 AutoZero 조건)
AutoZero 미실행 시 안정도절대압 모드 ±(Q-RPT 스팬의 0.005 % + 읽음값의 0.005 %)
분해능1 ppm까지, 사용자 조정
매체A7M 미만 Q-RPT 기체 전용 · 그 밖은 기체 또는 오일
압력 연결A70M까지 1/8 in NPT 암나사 · A70M 초과 DH500 (AE250C 동등)
통신RS-232 (COM1 · COM2) · IEEE-488.2
전원85 ~ 264 V ac, 50/60 Hz, 최대 25 VA · 12 V dc (배터리 팩 옵션)
배터리 팩 · 충전기 입력100 ~ 240 V ac, 50/60 Hz
본체 크기 · 무게10 × 22.7 × 24 cm (H × W × D) · 일반 5 kg
배터리 팩 크기8 × 22.5 × 20 cm (H × W × D)
동작 온도 · 안정화15 ~ 35 °C · 냉간 시동 후 30분 안정화 권장
진동MIL-T-28800D 충족
기능안정도 기반 Ready/Not Ready 표시 · 유체 헤드 보정 내장 · 사용자 정의 압력 단위 · 지능형 AutoZero · 원격 [ENTER] 스위치 · 대형 디스플레이
소프트웨어플래시 메모리, 펌웨어 무료 업그레이드 · PC 재교정 유틸리티 포함 · LabVIEW 드라이버 무료
CE 표시옵션 05로 지정
BA100K 듀얼 채널 모드측정 불확도 ±0.008 % 읽음값 · 예측 안정도 ±0.0032 % 읽음값

활용 분야

교정실 기준과
압력원 조합

  • 압력 교정 실험실 — 크기가 작아 기관 간 비교용 전송 표준으로 선적할 수 있고, 현장 방문 교정에도 사용합니다.
  • 압력 컨트롤러 외부 기준 — PPC3·PPC4 컨트롤러에 RS-232로 연결하고, RPM4 2대를 데이지 체인으로 묶을 수 있습니다.
  • 기압 기준 — BA100K 구성으로 70 ~ 110 kPa 절대압을 읽어 기압 교정의 기준으로 삼습니다.
  • 차압 측정 — Hi·Lo 두 Q-RPT로 차압 모드를 구성해 라인 압력 아래의 미세 차압을 측정합니다.
  • 양방향 압력 — BG15K로 −15 ~ +15 kPa 범위의 압력과 진공을 하나의 센서로 측정합니다.

선택 가이드

목적에 맞는
RPM4 기준 구성

이럴 때 (현장 조건·용량)권장 모델선택 이유
진공부터 280 MPa까지 한 대로 읽을 때RPM4Q-RPT를 범위에 맞춰 구성하면 한 본체로 진공부터 고압까지 덮을 수 있습니다.
100 bar 이하 벤치 지시계가 필요할 때7050 · 7050i게이지 풀스케일 400 mbar ~ 100 bar 범위의 지시계입니다.
기압 기준만 필요할 때RPM4 BA100K 구성70 ~ 110 kPa 절대압을 읽어 기압 교정의 기준으로 사용합니다.
압력원과 짝지어 교정할 때MPC1 · GPC1 · MPG1 · OPG1RPM4는 압력을 읽기만 하므로 기체 컨트롤러나 유압 발생기를 압력원으로 짝지어 구성합니다.

구성·옵션

Q-RPT 외에
함께 주문하는 구성

구분내용
Q-RPTHi 1개 또는 Hi·Lo 2개를 범위에 맞춰 구성
주문 옵션04-1 미국식 단위 · 04-2 SI 단위 · 05 CE 표시 · 06 특수 교정 · 07 Hi Q-RPT 특수 시험 유체 · 08 Lo Q-RPT 특수 시험 유체 · 09-1 에어 데이터 특수 구성 (A160K/A160K · A350K/A160K만)
배터리·랙·스위치12 V dc 배터리 팩(충전기 포함) · 표준 19 in 랙 설치 키트 · 원격 [ENTER] 발 스위치 (품번 3070940)
기체 압력원MPC1-1000 수동 기체 컨트롤러(진공 ~ 7,000 kPa) · MPC1-3000(진공 ~ 20 MPa) · MPC1-D-1000, MPC1-D-3000 수동 차압 컨트롤러 · GPC1-16000 보조 기체 컨트롤러(110 MPa) · GPC1-10000
유압 압력원MPG1-100M(100 MPa) · MPG1-200M(200 MPa) · MPG2-H · OPG1-30000 보조 유압 발생기(200 MPa)
연결 키트PK-7000-PPC/MPC 상호 연결 키트(퀵 커넥터 시험 연결)

교정 주기

RPM4 교정 주기와
KOLAS 교정

불확도에 1년 예측 안정도가 포함되어 있으므로 교정 주기는 요구 불확도와 사용 빈도를 보고 각 기관이 정합니다. 정한 주기의 교정이 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

관련 제품

RPM4와 짝을 이루는
압력 기준 장비
