스팬이 다른 계기를
한 대로 교정하는 압력 지시계

Fluke Calibration 7050i 디지털 압력 지시계

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 7050i는 쿼츠 센서를 쓰는 벤치형 디지털 압력 지시계로, 400 mbar~100 bar(5~1,500 psig) 게이지 풀스케일의 25~100 % 구간에서 읽음값 기준 0.005 % 정밀도를 적용합니다. 스팬이 서로 다른 피교정기를 한 대로 교정하려는 압력 교정실의 기준기로 알맞습니다.

1년 총 불확도는 25~100 % FS에서 읽음값의 0.009 %(k=2)이며, 정밀도·안정도·교정 표준·헤드 압력의 네 항으로 이루어집니다. 항목별 근거가 공개되어 있어 불확도 예산에 그대로 옮길 수 있습니다. 이 지시계는 (주)테솔이 국내에 공식 공급합니다.

0.005 %

25 ~ 100 % FS 읽음값 정밀도

0.009 %

1년 총 불확도, 읽음값 기준

400 mbar ~ 100 bar

풀스케일을 고르는 게이지 범위

2 ~ 3시간

예열 시간

특징

읽음값에 비례하는
7050i 정밀도의 이점

핵심 특징현장에서 달라지는 점
읽음값 기준 0.005 %지점마다 읽음값에 비례한 오차 한도가 적용되므로, 낮은 압력 지점의 허용치가 FS 기준 방식보다 작게 나옵니다.
25 % FS 하한25 % 아래에서는 25 % FS 값의 0.005 %로 고정되어 하한 지점이 분명하고, 풀스케일을 고르는 기준도 명확해집니다.
1년 총 불확도 0.009 %25~100 % FS 전 구간의 불확도를 한 숫자로 적을 수 있어 성적서 작성과 검토 시간이 짧아집니다.
연 0.0075 % 안정도쿼츠 센서의 드리프트가 낮아 교정 간격을 늘려도 재현성이 유지됩니다.
한 대로 넓은 범위여러 스팬의 피교정기를 같은 기준기로 교정하므로 풀스케일마다 기준기를 따로 둘 부담이 줄어듭니다.
Ruska 명령 호환7250·7215·7000·6000 시리즈 명령을 에뮬레이션하므로 기존 자동 교정 소프트웨어를 그대로 이어서 사용할 수 있습니다.

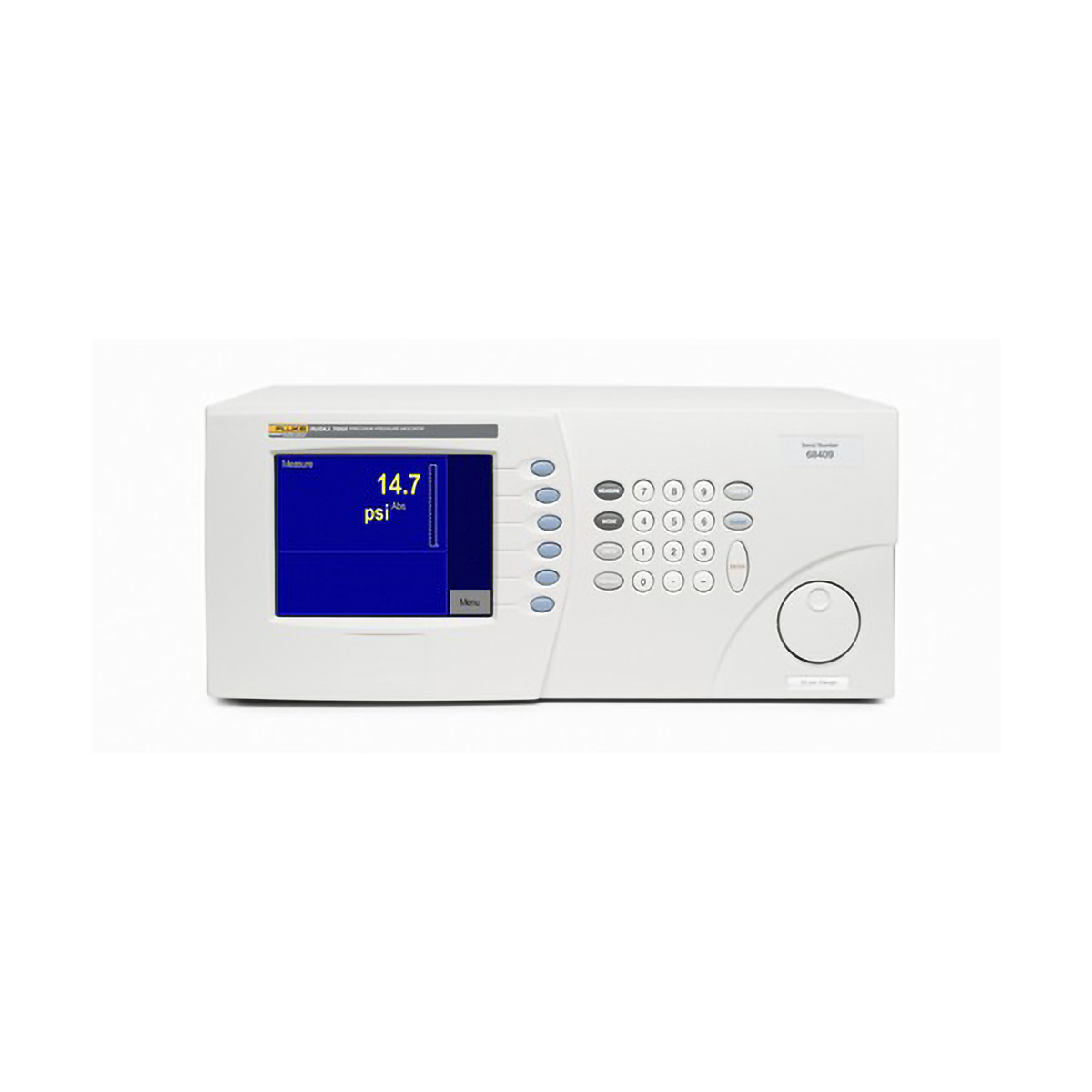

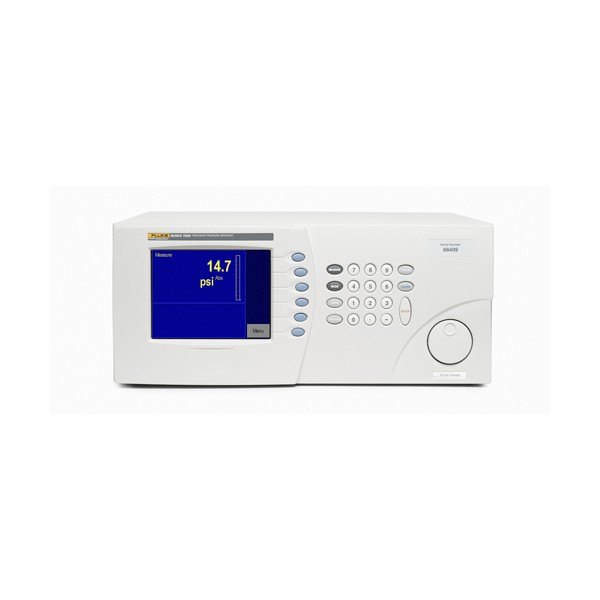

FLUKE CALIBRATION 7050i - 파란색 화면과 키패드가 있는 디지털 압력계 전면
파란색 화면과 키패드가 있는 디지털 압력계 전면

하한 계산

25 % FS 하한을 고려한
7050i 풀스케일 선정

풀스케일 100 psi인 7050i는 25~100 psi에서 읽음값의 0.005 %이고, 25 psi 아래에서는 25 psi의 0.005 %로 고정됩니다. 교정 대상의 주요 지점이 풀스케일의 25 % 위에 놓이도록 풀스케일을 정하면 전 구간에서 읽음값 정밀도의 이점을 얻을 수 있습니다.

주요 지점이 낮은 압력에 몰려 있다면 지점이 하한 아래로 내려가지 않는 풀스케일인지 먼저 확인하세요. 7252i는 하한이 40 % FS로 다르므로 두 모델의 수치를 서로 옮겨 적지 않도록 주의합니다.

예산 구성

1년 불확도 0.009 %를
이루는 네 가지 항목

2σ 기준 읽음값 비율의 구성

정밀도 0.005 %, 1년 안정도 0.0075 %, 교정 표준 0.0010 %, 헤드 압력 0.001 %를 합하면 확장 불확도 0.009 %가 됩니다. 환경 온도의 영향은 정밀도에 포함되어 있어 별도 항이 없습니다. 90일 기준은 읽음값의 0.006 %입니다.

사용 방법

7050i 정밀 압력 지시계
PC 연결과 원격 명령

7050i는 7050·7050LP와 같은 원격 인터페이스를 갖추고, IEEE-488이나 RS-232로 연결한 PC에서 SCPI 구문의 명령을 받습니다. Intecal, MET/CAL 드라이버, LabVIEW 드라이버로 자동 교정 프로그램과 연동합니다.

소프트웨어·도구하는 일
IEEE-488 (SCPI 구문)교정 시스템에서 압력 읽기와 장비 제어
RS-232 (뒷면 DB-9P)직렬 원격 제어, 펌웨어 업데이트
Protocol 설정SCPI와 에뮬레이션 프로토콜 가운데 선택
IntecalPC 교정 소프트웨어 연동
MET/CAL · LabVIEW 드라이버자동 교정 절차와 시험 프로그램 연동

처음 연결하는 순서

순서할 일
1PC와 연결할 방식에 맞춰 IEEE-488 케이블이나 RS-232 케이블을 뒷면 커넥터에 연결하세요.
2Menu [F6] → Setup [F2] → Remote [F4]로 들어가 Protocol, GPIB Address, 직렬 설정을 정합니다.
3RS-232는 보율 1200·2400·9600·19200, 데이터 비트 7 또는 8, XON/XOFF 핸드셰이크 가운데 PC와 같은 값으로 맞추세요.
4*IDN?으로 연결을 확인하고 MEAS?로 현재 압력을 읽습니다.
5측정 전 영점은 CAL:ZERO:INIT과 CAL:ZERO:RUN 순서로 원격 실행할 수 있습니다.

7050i 원격 명령 예시

명령하는 일
*IDN?장비 식별 정보 읽기
MEAS?현재 압력 읽기
CAL:ZERO:INIT영점 모드로 들어가기
CAL:ZERO:RUN영점 조정 시작
STAT:OPER:COND?영점 진행 상태 확인 (비트 0이 0이면 완료)

RS-232 응답은 항상 CR과 LF로 끝납니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 7050 시리즈 사용 설명서 5장을 함께 확인하세요.

원격 제어 중 전면 표시에 작업 안내를 띄우려면 DISPLAY:TEXT 명령을 사용할 수 있습니다. 키보드를 잠갔다면 SYSTEM:KLOCK OFF로 풀어야 전면 조작으로 돌아옵니다.

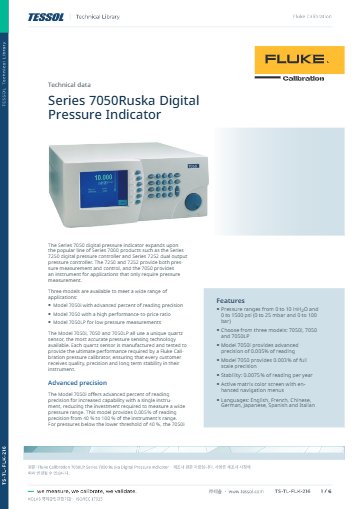

사양

7050과 비교한
7050i 정밀도 사양

항목70507050i
정밀도0.003 % FS25 ~ 100 % FS 0.005 % 읽음값 · 25 % FS 아래 25 % FS 값의 0.005 %
안정도연 0.0075 % 읽음값연 0.0075 % 읽음값
총 불확도 (k=2)90일 0.003 % FS + 0.002 % 읽음값 · 1년 0.003 % FS + 0.0075 % 읽음값25 ~ 100 % FS 90일 0.006 % 읽음값 · 1년 0.009 % 읽음값
음압 게이지 정밀도 (옵션)0.003 % FS25 % FS의 0.005 % 또는 0.034 mbar (0.0005 psi) 중 큰 값

시리즈 공통 사양

항목사양
범위게이지 풀스케일 400 mbar ~ 100 bar (5 ~ 1,500 psig) 중 선택 · 고정 절대 1 ~ 4 bar a (15 ~ 50 psia)
정밀도25 ~ 100 % FS 읽음값의 0.005 % · 25 % FS 아래 25 % FS 값의 0.005 %
안정도연 0.0075 % 읽음값
총 불확도 (k=2)25 ~ 100 % FS 90일 읽음값의 0.006 % · 1년 읽음값의 0.009 %
1년 총 불확도 구성 (2σ, 읽음값 %)정밀도 0.005 · 안정도 0.0075 · 교정 표준 0.0010 · 환경 온도 0.000(정밀도에 포함) · 헤드 0.001 · 확장 불확도 0.009
음압 게이지 정밀도 (옵션)25 % FS의 0.005 % 또는 0.034 mbar (0.0005 psi) 중 큰 값
옵션 모드기압 기준 절대압 (15 psi 이상) · 진공 기준 절대압 (5 psi 이상, 외부 펌프) · 영구 절대 15 ~ 50 psia · 음압 게이지
기준 센서 오차기압 기준 연 최대 0.1379 mbar (0.002 psi) · 진공 기준 연 최대 0.014 mbar (0.0002 psi)
매체 · 포트질소 또는 깨끗한 건조 공기 · 시험 · 기준 포트 1/4 in NPT 암나사
통신RS-232 · IEEE-488 (SCPI 구문) · 7250 · 7215 · 7000 · 6000 시리즈 명령 에뮬레이션 기본 · MET/CAL · LabVIEW 드라이버 옵션 · 펌웨어는 RS-232로 업데이트
화면6.4 in (162.5 mm) TFT VGA 액티브 매트릭스 컬러, 640 × 480, 65,000색 · 내비게이션 메뉴
분해능사용자 선택, 1:1,000,000까지
표시 언어영어 · 프랑스어 · 중국어 · 독일어 · 일본어 · 스페인어 · 이탈리아어
기능자동 영점 · 자동 헤드 압력 보정 · 사용자 설정 압력 경보 한계
전원90 ~ 260 V ac, 50/60 Hz, 150 W
크기 · 무게178 × 419 × 483 mm (H × W × D) · 7.5 kg
동작 온도 · 예열18 ~ 36 °C · 2 ~ 3시간, 상시 전원 가능
보관 온도 · 습도−20 ~ 70 °C · 5 ~ 95 %RH 비응축
교정NIST 소급 성적서 · NVLAP 인정 교정 성적서 옵션

활용 분야

넓은 스팬을 한 대로
다루는 압력 교정 업무

  • 다중 스팬 교정실 — 피교정기 범위가 제각각인 교정실에서 기준기 한 대로 여러 풀스케일을 다룹니다.
  • 게이지·트랜스미터 교정 — 100 bar까지 읽음값 기준 허용치로 성적서의 불확도를 작성합니다.
  • 명령 체계 이식 — Ruska 계열 지시계의 명령을 그대로 받아 자동 교정 프로그램을 유지합니다.
  • 절대압 기준 — 1~4 bar a 영구 범위나 기압 기준 옵션으로 절대압 교정의 기준을 잡습니다.

선택 가이드

하한 지점으로 고르는
압력 지시계

이럴 때 (현장 조건·용량)권장 모델선택 이유
낮은 압력 지점도 읽음값 비례로 허용치를 잡을 때7050i25 % FS 위에서는 읽음값 정밀도가 적용되고 그 아래는 고정 하한이 있어, 낮은 지점의 허용치를 좁게 잡을 수 있습니다.
전 구간을 같은 FS 정밀도로 볼 때70500.003 % FS 정밀도를 전 구간에 똑같이 적용하므로 허용치 계산이 단순합니다.
inH2O 저압 차압을 읽을 때7050LP10/30 · 20/60 · 35/100 inH2O 범위 쌍과 차압 센서를 갖춰 저압 차압 교정에 맞습니다.
압력을 만들고 제어할 때7250 · 7252 컨트롤러7050i는 측정 전용이므로 압력을 직접 만들고 유지하려면 컨트롤러 버전을 고르세요.

구성·옵션

7050i 기본 구성과
선택 사양

구분내용
기본 구성측정 전용 지시계 본체 · 풀스케일 400 mbar ~ 100 bar 중 선택
모드 옵션기압 기준 · 진공 기준 절대압 · 음압 게이지
액세서리랙 설치 키트 · 액체 트랩 어셈블리
소프트웨어Intecal · MET/CAL 드라이버 · LabVIEW 드라이버
교정NVLAP 인정 교정 성적서

교정

7050i 교정 주기와
KOLAS 교정 관리

1년 총 불확도가 성적서의 기준기 불확도로 쓰이므로, 교정 주기는 사용 빈도에 맞춰 각 기관이 정합니다. 국내 교정이 필요하면 (주)테솔이 KOLAS 인정 범위 안에서 가능한지 먼저 확인해 안내해 드립니다.
