Fluke Calibration 7050 디지털 압력 지시계

견적 받기

Fluke Calibration 국내 공식 대리점

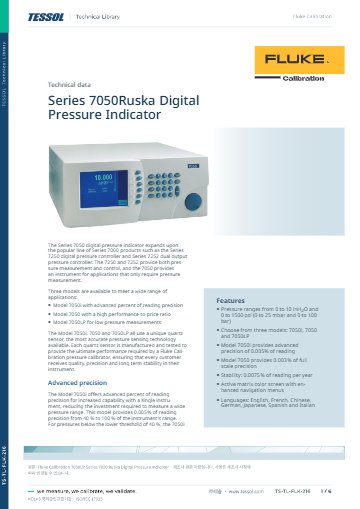

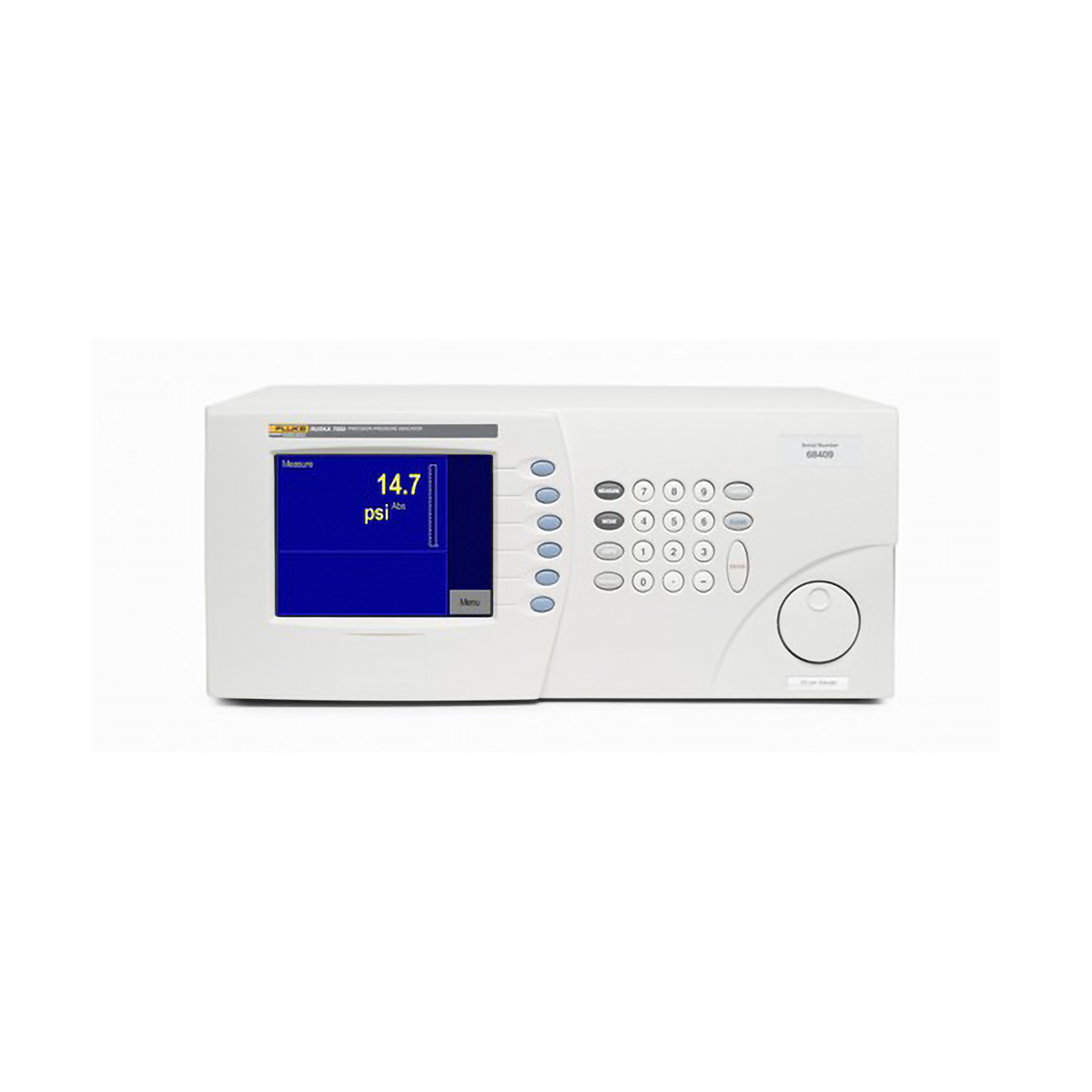

Fluke Calibration 7050은 쿼츠 센서로 400 mbar~100 bar(5~1,500 psig) 안에서 풀스케일을 골라 0.003 % FS 정밀도로 압력을 읽는 벤치형 디지털 압력 지시계(정밀 압력 인디케이터)입니다. 압력계와 트랜스미터를 교정하는 실험실의 기준기로 적합합니다.

안정도는 연 0.0075 %(읽음값)입니다. 총 불확도는 FS 항과 읽음값 항으로 나누어 적혀 있어 불확도 예산에 옮기기 쉽습니다. 헤드 보정과 자동 영점을 갖춘 이 지시계는 (주)테솔이 국내에 공식 공급합니다.

400 mbar ~ 100 bar

풀스케일을 고르는 게이지 범위

0.003 % FS

직선성·반복성·히스테리시스 포함

0.0075 %

읽음값 기준 연 안정도

2 ~ 3시간

안정화 예열 시간

특징

전 스팬에 같은 정밀도를 쓰는
디지털 압력 지시계

핵심 특징현장에서 달라지는 점
0.003 % FS 정밀도풀스케일에 대한 고정 오차라 저압과 고압 구간의 오차 한도가 같습니다. 풀스케일 하나만 정해 두면 전 구간의 허용치를 한 번에 계산할 수 있습니다.
FS 항 + 읽음값 항 불확도총 불확도가 두 항으로 나뉘어 있어 교정 성적서에 적을 기준기 불확도를 지점별로 바로 환산할 수 있습니다.
연 0.0075 % 안정도쿼츠 센서의 드리프트가 낮아 교정 주기 사이에도 재현성이 유지되므로 중간 점검 횟수를 줄일 수 있습니다.
자동 헤드 보정과 영점기준 높이 차이에서 생기는 압력 오차를 본체가 보정하고 영점도 자동으로 맞춰, 작업자마다 생기는 편차가 줄어듭니다.
Ruska 명령 호환7250·7215·7000·6000 시리즈 명령을 에뮬레이션하므로 기존 자동 교정 프로그램을 수정 없이 연결합니다.
기압·진공 기준 옵션기준 센서 옵션을 추가하면 게이지 지시계 한 대로 절대압까지 읽을 수 있습니다.

불확도

7050 불확도의
FS 항과 읽음값 항

7050의 1년 총 불확도는 0.003 % FS에 읽음값의 0.0075 %를 더한 값이며, 90일 기준으로는 읽음값 항이 0.002 %입니다. 압력이 낮은 지점에서는 FS 항이, 높은 지점에서는 읽음값 항이 불확도를 좌우합니다. 그러므로 피교정기의 허용 오차와 비교할 때는 두 항을 지점별로 따로 계산하세요.

낮은 구간까지 읽음값 기준 정밀도가 필요하면 7050i가 맞고, 고정 FS 정밀도로 충분한 일반 교정 업무라면 7050으로 충분합니다.

절대압 옵션

기압·진공 기준으로
7050 절대압 읽기

두 가지 기준 센서 옵션

기압 기준 옵션은 15 psi(1 bar) 이상 범위에서 절대압을 읽으며, 기준 센서 오차는 연 최대 0.1379 mbar(0.002 psi)입니다. 진공 기준 옵션은 5 psi 이상 범위에서 외부 진공 펌프를 연결해 쓰고, 오차는 연 최대 0.014 mbar(0.0002 psi)입니다. 1~4 bar a(15~50 psia) 영구 절대압 범위는 따로 지정합니다.

사용 방법

7050 디지털 압력계
원격 설정과 SCPI 명령 예시

7050은 뒷면 IEEE-488과 RS-232 포트로 PC에 연결하고, SCPI 구문의 명령으로 압력을 읽고 장비를 제어합니다. 전면 Remote 화면에서 프로토콜을 바꾸면 기존 Ruska 계열용 자동 교정 프로그램도 연결할 수 있습니다.

소프트웨어·도구하는 일
IEEE-488GPIB Address를 정해 SCPI 명령으로 원격 제어
RS-232 (뒷면 DB-9P)2번 RXD, 3번 TXD, 5번 접지, 7번 RTS 핀으로 직렬 통신
Setup → Remote 화면GPIB Address, Protocol, 직렬 설정
Intecal for WindowsPC 교정 소프트웨어 연동
MET/CAL · LabVIEW 드라이버자동 교정 절차와 시험 프로그램 연동

처음 연결하는 순서

순서할 일
1IEEE-488 케이블이나 RS-232 케이블로 뒷면 커넥터와 PC를 연결하세요.
2Main Menu에서 Menu [F6], Setup [F2], Remote [F4] 순서로 눌러 Remote 화면을 엽니다.
3Protocol을 고르고 GPIB Address나 직렬 설정(보율 1200·2400·9600·19200, 데이터 비트, 패리티, 정지 비트)을 PC 쪽과 맞추세요.
4*IDN?을 보내 식별 응답을 확인합니다.
5MEAS?를 보내 현재 압력값을 읽어 첫 측정을 확인하세요.

7050 SCPI 명령 예시

명령하는 일
*IDN?장비 식별 정보 읽기
MEAS?현재 압력 읽기
CALC:LIM:UPP?압력 상한값 읽기
CAL:ZERO:INIT영점 모드로 들어가기
CAL:ZERO:RUN영점 조정 시작
SYSTEM:KLOCK OFF전면 키보드 잠금 해제

IEEE-488에서는 명령 끝에 LF(0A)를, RS-232에서는 CR(0D)이나 LF(0A)를 붙입니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 사용 설명서 5장의 명령 목록을 함께 확인하세요.

원격으로 영점을 잡을 때는 CAL:ZERO:INIT 뒤에 CAL:ZERO:INIT?로 안정 상태를 기다리고, CAL:ZERO:RUN을 보낸 다음 STAT:OPER:COND?의 비트 0이 0이 될 때까지 확인하세요.

사양

7050 5~1,500 psig
풀스케일 사양

항목사양
범위게이지 풀스케일 400 mbar ~ 100 bar (5 ~ 1,500 psig) 중 선택 · 고정 절대 1 ~ 4 bar a (15 ~ 50 psia)
정밀도0.003 % FS (동작 온도 범위의 직선성 + 반복성 + 히스테리시스)
안정도연 0.0075 % 읽음값
총 불확도 (k=2)90일 RSS 0.003 % FS + 0.002 % 읽음값 · 1년 RSS 0.003 % FS + 0.0075 % 읽음값
옵션 모드기압 기준 절대압 (15 psi · 1 bar 이상 범위) · 진공 기준 절대압 (외부 진공 펌프, 5 psi 이상 범위) · 음압 게이지
절대압 범위기압 기준 15 ~ 1,500 psi (1.0 ~ 100 bar) · 진공 기준 5 ~ 1,500 psi (400 mbar ~ 100 bar) · 영구 절대 15 ~ 50 psia에서 영점 조정으로 게이지 모드 모사
음압 게이지 정밀도 (옵션)0.003 % FS
기준 센서 오차기압 기준 연 최대 0.1379 mbar (0.002 psi) · 진공 기준 연 최대 0.014 mbar (0.0002 psi)
매체 · 포트질소 또는 깨끗한 건조 공기 · 시험 · 기준 포트 1/4 in NPT 암나사
통신RS-232 · IEEE-488 (SCPI 구문) · 7250 · 7215 · 7000 · 6000 시리즈 명령 에뮬레이션 기본 · MET/CAL · LabVIEW 드라이버 옵션 · 펌웨어는 RS-232로 업데이트
화면6.4 in (162.5 mm) TFT VGA 액티브 매트릭스 컬러, 640 × 480, 65,000색 · 내비게이션 메뉴
분해능사용자 선택, 1:1,000,000까지
표시 언어영어 · 프랑스어 · 중국어 · 독일어 · 일본어 · 스페인어 · 이탈리아어
기능자동 영점 · 자동 헤드 압력 보정 · 사용자 설정 압력 경보 한계
전원90 ~ 260 V ac, 50/60 Hz, 150 W
크기 · 무게178 × 419 × 483 mm (H × W × D) · 7.5 kg
동작 온도 · 예열18 ~ 36 °C · 2 ~ 3시간, 상시 전원 가능
보관 온도 · 습도−20 ~ 70 °C · 5 ~ 95 %RH 비응축
교정NIST 소급 성적서 · NVLAP 인정 교정 성적서 옵션

활용 분야

100 bar까지의
압력계 기준 교정

  • 압력계 교정 — 게이지와 트랜스미터를 100 bar까지 비교 교정하는 사내 교정실의 기준 지시계로 사용합니다.
  • 풀스케일 맞춤 기준 — 피교정기 스팬에 맞춰 풀스케일을 지정해 오차 한도를 좁게 유지합니다.
  • 기존 Ruska 계열 대체 — 7250·7215·7000·6000 명령 체계를 그대로 받아 자동 교정 프로그램을 이어서 사용합니다.
  • 압력원 조합 — 수동 압력원이나 컨트롤러와 연결해 벤치 구성의 읽기 전용 기준으로 삼습니다.

선택 가이드

정밀도 방식으로 고르는
7050 계열 모델

이럴 때 (현장 조건·용량)권장 모델선택 이유
풀스케일 전체를 같은 정밀도로 볼 때70500.003 % FS 고정 정밀도가 전 구간에 적용되어 허용치 계산이 단순합니다.
넓은 범위를 한 대로 덮을 때7050i25 % FS 이상에서 0.005 % 읽음값 정밀도가 적용되어 넓은 범위를 한 대로 다루기에 맞습니다.
inH2O 저압을 읽을 때7050LP10/30 · 20/60 · 35/100 inH2O 범위 쌍과 차압 센서를 갖춰 미세한 저압 교정에 맞습니다.
압력을 만들고 제어할 때7250 · 7252 컨트롤러7050은 측정 전용이므로, 압력 발생과 제어까지 한 대로 하려면 컨트롤러 버전이 맞습니다.

구성·옵션

7050 기본 구성과
선택 사양

구분내용
기본 구성측정 전용 지시계 본체 · 풀스케일 400 mbar ~ 100 bar 중 선택
모드 옵션기압 기준 · 진공 기준 절대압 · 음압 게이지 · 영구 절대 범위
액세서리랙 설치 키트 · 액체 트랩 어셈블리
소프트웨어Intecal for Windows · MET/CAL 드라이버 · LabVIEW 드라이버
교정NVLAP 인정 교정 성적서

교정

7050 교정 주기와
KOLAS 교정 안내

정밀도와 안정도 사양은 교정 주기를 정하는 근거가 됩니다. 사용 빈도와 허용 오차를 바탕으로 각 기관이 주기를 정하세요. 7050의 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는지 확인한 뒤 안내해 드립니다.
