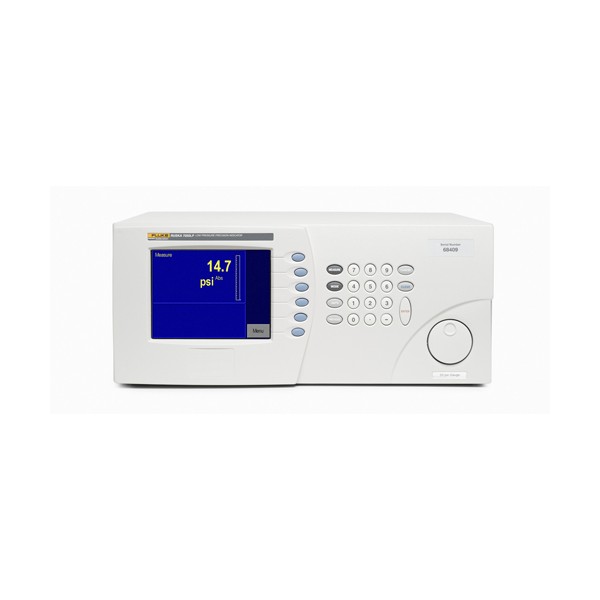

Fluke Calibration 7050LP 디지털 압력계(미압)

Fluke Calibration 7050LP 디지털 압력계(미압)

MODEL
7050LP
브랜드
FLUKE CALIBRATION

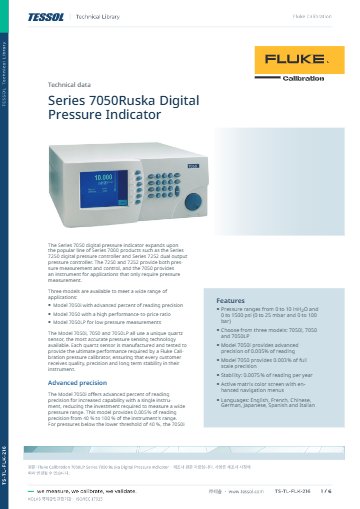

제품 자료
제품문의 구매하기

실내 기류 영향을 줄여
저압을 읽는 미압 지시계

Fluke Calibration 7050LP 저압 압력 지시계

견적 받기

Fluke Calibration 국내 공식 대리점

Fluke Calibration 7050LP는 차압 센서 방식의 저압 지시계(미압 인디케이터)입니다. 10/30·20/60·35/100 inH2O 이중 범위 가운데 한 쌍을 골라 최대 FS의 10~100 % 구간에서 읽음값 0.005 % 정밀도를 적용하며, 클린룸 차압과 HVAC 저압 트랜스미터 교정에 적합합니다.

기준 포트를 시험 계통에 연결해 실내 공조 기류의 영향을 줄이고, 연 안정도는 0.0075 %(읽음값)입니다. 두 범위는 압력에 따라 위아래로 자동 전환됩니다. 이 저압 지시계는 (주)테솔이 국내에 공식 공급합니다.

10/30 ~ 35/100 inH2O

세 가지 이중 범위 쌍

0.005 %

최대 FS 10 ~ 100 % 읽음값 정밀도

0.0075 %

읽음값 기준 연 안정도

2개

자동 전환하는 범위 수

특징

미세 저압 교정에 맞춘
7050LP 센서 구조

핵심 특징현장에서 달라지는 점
차압 센서기준 포트를 시험 계통에 연결하면 실내 기류 변동이 양쪽에 같이 걸려 상쇄되므로 미세한 저압 교정의 흔들림이 줄어듭니다.
이중 범위 쌍10/30·20/60·35/100 inH2O 가운데 업무 대역에 맞는 한 쌍을 정하면, 낮은 범위의 분해능과 높은 범위의 여유를 함께 얻습니다.
자동 범위 전환압력이 오르내릴 때 범위가 자동으로 바뀌므로 교정 중에 범위를 손으로 전환하지 않아도 됩니다.
읽음값 0.005 % 정밀도최대 FS의 10 % 위에서는 읽음값에 비례한 오차 한도가 적용되어 낮은 압력 지점의 허용치를 작게 잡을 수 있습니다.
10 % 하한 고정10 % 아래는 최대 FS 10 % 값의 0.005 %로 고정되어 하한 지점이 분명하고 범위 선택 기준이 단순합니다.
음압 게이지 옵션음압 게이지 옵션을 추가하면 팬 필터 유닛과 배기 덕트의 음압 계기도 같은 장비로 교정할 수 있습니다.

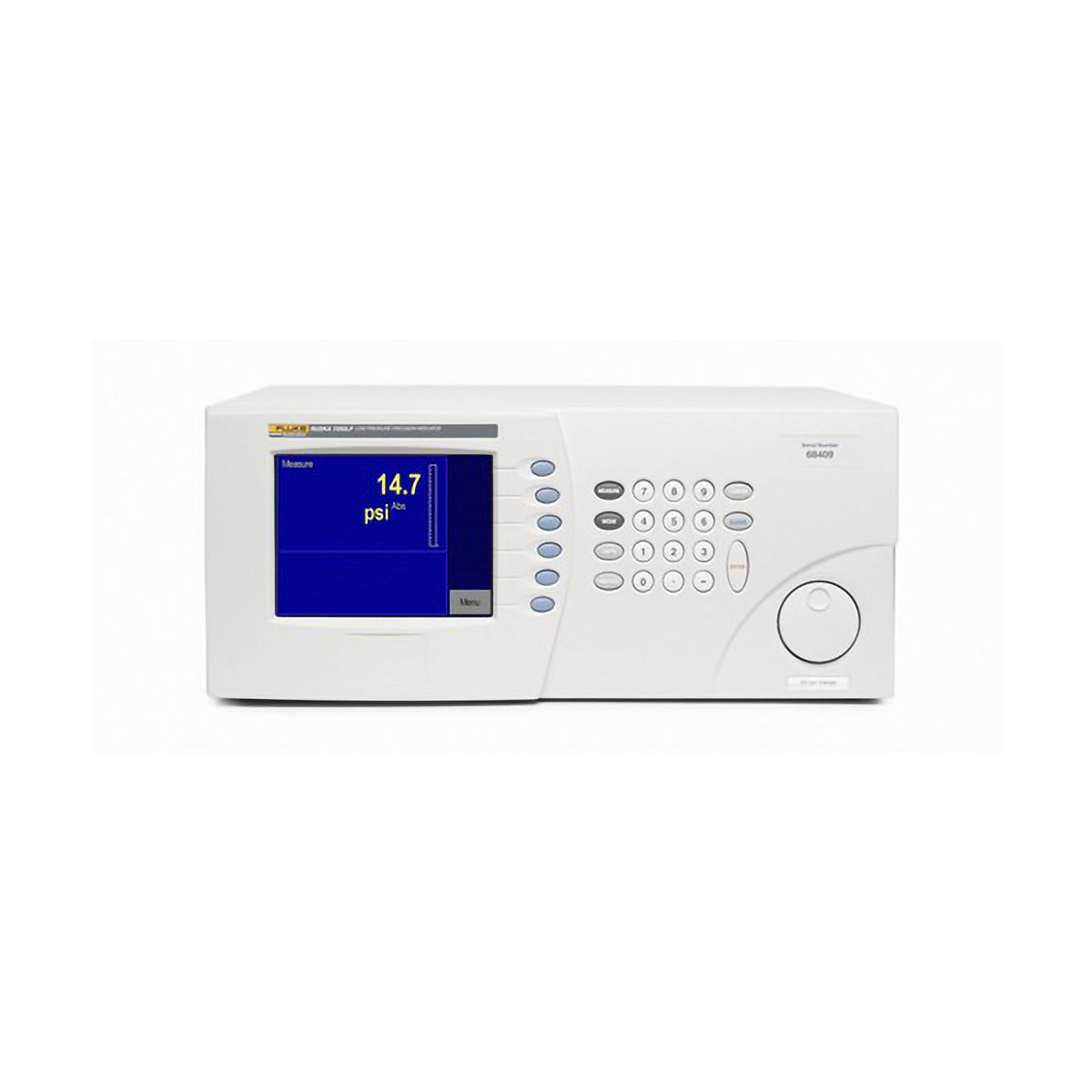

FLUKE CALIBRATION 7050LP - 파란색 화면과 키패드가 있는 디지털 압력계 전면
파란색 화면과 키패드가 있는 디지털 압력계 전면

기류 영향

7050LP 기준 포트를
시험 계통에 연결

공조 기류 영향을 상쇄하는 연결

클린룸과 HVAC 환경에서는 실내 기류가 센서 한쪽 면에 압력 변동을 일으킵니다. 7050LP는 차압 센서의 기준 포트를 시험 계통에 연결해 양쪽에 같은 변동이 걸리게 하므로 영점과 지시값의 흔들림이 줄어듭니다. 시험 포트와 기준 포트는 모두 1/4 in NPT 암나사입니다.

범위 쌍 선정

업무 대역에 맞는
inH2O 범위 쌍 고르기

세 가지 범위 쌍은 낮은 범위가 높은 범위의 3분의 1 수준입니다. 교정 대상의 최대 압력이 높은 범위 안에 들어오는 쌍 가운데 가장 낮은 것을 고르세요. 10/30 inH2O(25/75 mbar)는 클린룸 차압처럼 미세한 압력에, 35/100 inH2O(87/250 mbar)는 HVAC 덕트 정압에 맞습니다.

10 % 아래의 고정 하한은 10/30 inH2O 쌍이 0.00015 inH2O, 35/100 inH2O 쌍이 0.0005 inH2O입니다.

사용 방법

7050LP 미압 지시계
원격 설정과 SCPI 명령 예시

7050LP는 뒷면 RS-232와 IEEE-488로 PC에 연결하고 SCPI 명령으로 압력 값을 읽습니다. 교정 소프트웨어로는 Intecal, MET/CAL 드라이버, LabVIEW 드라이버를 사용할 수 있습니다.

소프트웨어·도구하는 일
SCPI 명령압력 읽기, 단위 변경, 영점 조정
Intecal교정 절차 자동화와 기록
MET/CAL 드라이버MET/CAL 교정 절차에 지시계 편입
LabVIEW 드라이버LabVIEW 시험 프로그램에서 압력 읽기

처음 연결하는 순서

순서할 일
1뒷면 DB-9P RS-232 포트(핀 2 RXD, 3 TXD, 5 GND) 또는 IEEE-488 포트에 PC를 연결하세요.
2Main Menu에서 Menu [F6] → Setup [F2] → Remote [F4]로 들어가 GPIB 주소, 프로토콜, 직렬 설정을 정하세요.
3RS-232는 1200·2400·9600·19200 중 통신 속도와 데이터 비트, 패리티, 스톱 비트를 PC와 같게 맞추세요.
4명령 끝에 직렬은 CR 또는 LF, GPIB는 LF를 붙여 *IDN?을 보내 응답을 확인합니다.
5MEAS? 명령으로 현재 압력을 읽습니다.

7050LP SCPI 명령 예시

명령하는 일
*IDN?기기 식별 정보 조회
MEAS?현재 압력 읽기
CAL:ZERO:RUN영점 조정 실행
SYSTEM:KLOCK OFF전면 키 잠금 해제

직렬 응답은 CR LF로 끝납니다. 명령 형식은 펌웨어 버전에 따라 다를 수 있으니 설치한 버전의 사용 설명서를 함께 확인하세요.

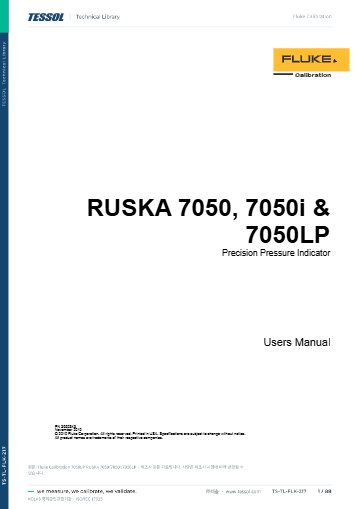

설명서는 7050, 7050i, 7050LP를 함께 다루므로 원격 설정과 명령은 같은 사용 설명서를 참고하세요.

사양

7050LP 이중 범위 세 쌍과
차압 센서 사양

항목사양
이중 범위 (한 쌍 선택)10/30 inH2O (25/75 mbar) · 20/60 inH2O (50/150 mbar) · 35/100 inH2O (87/250 mbar)
센서쿼츠 차압 센서 · 기준 포트를 시험 계통에 연결해 실내 기류 영향 차단 · 범위 자동 전환(상향·하향)
정밀도최대 FS의 10 ~ 100 %에서 0.005 % 읽음값 · 10 % 아래는 최대 FS 10 % 값의 0.005 %
안정도연 0.0075 % 읽음값
10 % 아래 하한 (10/30 inH2O)0.00015 inH2O (0.000375 mbar)
10 % 아래 하한 (35/100 inH2O)0.0005 inH2O (0.00125 mbar)
음압 게이지 (옵션)최대 FS의 10 ~ 100 %에서 0.005 % 읽음값 · 10 % 아래 최대 FS 10 % 값의 0.005 %
절대압 옵션해당 없음 (기압 · 진공 기준 옵션은 7050 · 7050i 전용)
매체 · 포트질소 또는 깨끗한 건조 공기 · 시험 · 기준 포트 1/4 in NPT 암나사
통신RS-232 · IEEE-488 (SCPI 구문) · 7250 · 7215 · 7000 · 6000 시리즈 명령 에뮬레이션 기본 · MET/CAL · LabVIEW 드라이버 옵션 · 펌웨어는 RS-232로 업데이트
화면6.4 in (162.5 mm) TFT VGA 액티브 매트릭스 컬러, 640 × 480, 65,000색 · 내비게이션 메뉴
분해능사용자 선택, 1:1,000,000까지
표시 언어영어 · 프랑스어 · 중국어 · 독일어 · 일본어 · 스페인어 · 이탈리아어
기능자동 영점 · 자동 헤드 압력 보정 · 사용자 설정 압력 경보 한계
전원90 ~ 260 V ac, 50/60 Hz, 150 W
크기 · 무게178 × 419 × 483 mm (H × W × D) · 7.5 kg
동작 온도 · 예열18 ~ 36 °C · 2 ~ 3시간, 상시 전원 가능
보관 온도 · 습도−20 ~ 70 °C · 5 ~ 95 %RH 비응축
교정NIST 소급 성적서 · NVLAP 인정 교정 성적서 옵션

활용 분야

inH2O 저압 계측이
필요한 현장

  • 클린룸 차압 — 실 간 차압 센서와 저압 트랜스미터를 inH2O 단위로 교정합니다.
  • HVAC 압력 기준 — 덕트 정압과 필터 차압 계기를 교정하는 실험실 기준으로 삼습니다.
  • 마그네헬릭형 게이지 — inH2O 범위의 지침식 차압계를 교정해 지시 오차를 확인합니다.
  • 기류 영향이 큰 시험 — 시험 계통에 기준 포트를 연결해 공조 환경의 교정 재현성을 확보합니다.

선택 가이드

압력 대역으로 고르는
7050 계열 지시계

이럴 때 (현장 조건·용량)권장 모델선택 이유
inH2O 단위의 저압을 읽을 때7050LP이중 범위 세 쌍과 차압 센서를 갖춘 저압 전용 모델이라 미세한 차압 교정에 맞습니다.
절대압 기준이 필요할 때7050 · 7050i기압 기준과 진공 기준 옵션을 지정할 수 있어, 7050LP에 없는 절대압 측정을 맡습니다.
100 bar급 게이지를 교정할 때7050 · 7050i게이지 풀스케일 400 mbar ~ 100 bar를 덮어 저압 전용 모델보다 높은 압력 계기에 맞습니다.
압력을 만들고 제어할 때저압 압력원7050LP는 측정 전용이므로 저압을 발생하는 압력원과 함께 구성해야 합니다.

구성·옵션

7050LP 기본 구성과
선택 사양

구분내용
기본 구성차압 지시계 본체 · 이중 범위 쌍 한 개 선택
모드 옵션음압 게이지
액세서리랙 설치 키트 · 액체 트랩 어셈블리
소프트웨어Intecal · MET/CAL 드라이버 · LabVIEW 드라이버
교정NVLAP 인정 교정 성적서

교정

저압 지시계의
교정 주기와 KOLAS 교정

저압 계기는 영점 드리프트가 곧 오차가 되므로, 교정 주기는 사용 환경과 허용 오차를 보고 각 기관이 정합니다. 7050LP를 국내에서 교정하려면 (주)테솔이 KOLAS 인정 범위에 드는지 먼저 확인해 안내해 드립니다.
