MadgeTech PR2000 LCD 압력 데이터로거

MadgeTech PR2000 LCD 압력 데이터로거

MODEL
PR2000
브랜드
MADGETECH

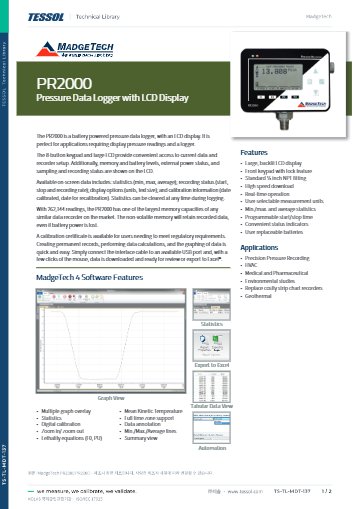

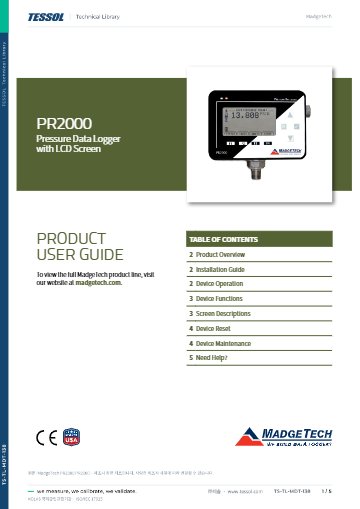

제품 자료
제품문의 구매하기

배관 압력을 화면으로 보며
남기는 LCD 압력 로거

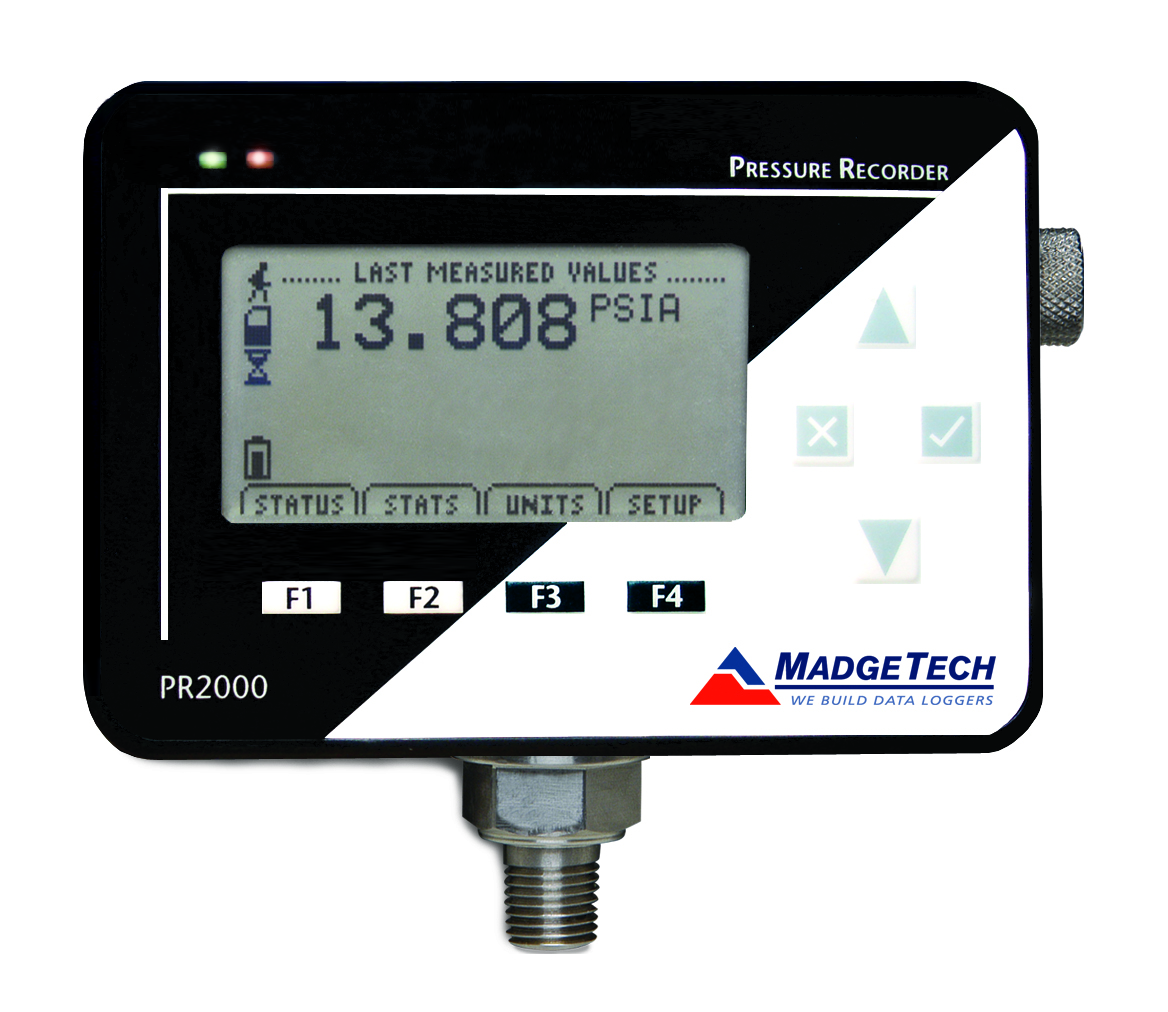

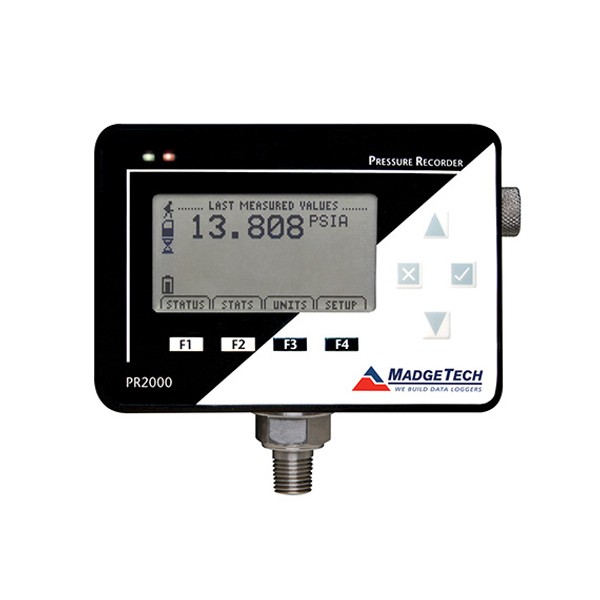

MadgeTech PR2000 LCD 압력 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech PR2000은 30·100·300·500 PSI(PSIA 또는 PSIG)와 1000·5000 PSIA 중 하나의 압력 범위를 도트 매트릭스 LCD에 표시하며 262,143개를 기록하는 압력 데이터로거로, 배관과 시험 설비의 가압 이력을 남깁니다.

0.1 ms 응답으로 순간 압력 변화를 읽고, 흑색 양극산화 알루미늄과 스틸 NPT 구조로 현장 설치를 견딥니다. 별도 단말 없이 화면의 현재값을 읽고 나중에 PC로 이력을 내려받으므로 점검과 기록이 한 대로 끝납니다. (주)테솔이 국내에 공식 공급합니다.

6종

압력 범위 선택

0.1 ms

압력 응답 시간

262,143개

저장 용량

1년

표시 끔·1분 간격 AA 6개 수명

특징

표시와 기록을
겸한 압력 로거

핵심 특징현장에서 달라지는 점
도트 매트릭스 LCD현재 압력과 상태를 현장에서 바로 읽어 점검자가 PC를 열지 않아도 됩니다.
6개 압력 범위시험 압력에 가까운 범위를 골라 분해능과 정확도를 확보합니다.
PSIA·PSIG 선택대기압 기준 표시가 필요한 현장과 절대압이 필요한 현장을 모두 다룹니다.
0.1 ms 응답펌프 기동과 밸브 개폐 같은 급변 압력을 놓치지 않고 남깁니다.
AA 6개 전원구하기 쉬운 알카라인 전지를 쓰고 AC 어댑터로 장기 표시를 지원합니다.
알루미늄·스틸 구조흑색 양극산화 알루미늄과 NPT 스틸 포트로 설비에 설치해도 견디는 내구성을 갖춥니다.

전원 운용

표시 여부에 따라
달라지는 전지 수명

화면을 켜면 전지가 더 빨리 줄어듭니다

AA 알카라인(MN1500) 6개로 1분 간격 기록할 때 표시를 끄면 1년, 표시를 켜면 30일입니다. 상시 표시가 필요한 설비에는 AC 어댑터 옵션을 연결하고, 장기 무인 기록에는 표시를 끄고 운용하는 편이 맞습니다. 기록 간격은 2초부터 24시간까지 설정합니다.

압력 범위

범위가 정하는
분해능과 정확도

시험 압력에 맞는 범위 고르기

범위가 낮을수록 분해능이 세밀하며 30 PSI는 0.002 PSI, 1000·5000 PSIA는 0.2 PSI까지 달라집니다. 정확도는 풀스케일의 2 %FSR이고 25 °C에서 일반 0.25 %입니다. 시험 압력의 상한이 범위의 절반 이상이 되도록 고르면 분해능 손실이 적습니다.

교정 관리

압력 센서의
주기 점검

설비 압력을 판단하는 용도에서는 센서 점검 주기를 정해 두는 편이 안전합니다. (주)테솔에 문의하시면 KOLAS 인정 범위에 해당하는 교정인지 확인해 안내해 드립니다.

사용 방법

PR2000
LCD 확인과 IFC200 내려받기

PR2000은 현장에서 도트 매트릭스 LCD로 압력을 읽고, IFC200 케이블로 PC의 USB에 연결해 MadgeTech 4에서 기록 간격 설정과 다운로드를 처리합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토
IFC200 USB 인터페이스 케이블PC 연결, 통신 속도 115,200 baud
LCD · 전면 키현재 압력 확인, 표시 켜기·끄기

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2MadgeTech 4 설치를 마친 뒤 IFC200을 PR2000에 끼우고 USB 쪽을 PC의 빈 USB 포트에 연결하세요. IFC200은 USB 포트에 꽂으면 드라이버가 자동으로 설치됩니다.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요. 기록 간격은 2초부터 24시간까지 정합니다.
5장기 무인 기록이면 표시를 끄고, 상시 표시가 필요하면 AC 어댑터를 연결하세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

압력 범위별 사양과
공통 사양

항목30 PSI100 PSI300 PSI500 PSI1000 PSIA5000 PSIA
측정 단위PSIA 또는 PSIGPSIA 또는 PSIGPSIA 또는 PSIGPSIA 또는 PSIGPSIAPSIA
분해능0.002 PSI0.005 PSI0.02 PSI0.05 PSI0.05 PSI0.2 PSI

시리즈 공통 사양

항목사양
분류LCD 압력 데이터로거
압력 정확도2 %FSR, 25 °C에서 일반 0.25 %
응답 시간0.1 ms
메모리262,143개
측정 간격2초 ~ 24시간
표시도트 매트릭스 LCD, 63 × 35 mm
전원AA 알카라인 6개 (MN1500), 선택 AC 어댑터
전지 수명1분 간격 기준 표시 끔 1년, 표시 켬 30일
연결IFC200 케이블 (USB)
통신 속도115,200 baud
작동 환경−20 ~ +60 °C, 0 ~ 95 %RH
압력 포트1/4 in NPT (스틸)
크기 · 무게130 × 122 × 43.3 mm · 1134 g
재질흑색 양극산화 알루미늄
인증CE

활용 분야

화면과 이력이
함께 필요한 설비

  • 시험 설비 — 가압 시험의 압력 곡선을 남깁니다.
  • 유압·공압 배관 — 펌프와 밸브의 압력 변동을 기록합니다.
  • 현장 점검 — 화면의 현재값으로 즉시 확인합니다.
  • 장기 무인 감시 — 표시를 끄고 전지 수명을 확보합니다.

선택 가이드

압력 로거 선택 기준

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
LCD로 보며 여러 범위에서 기록할 때PR20006개 범위와 PSIA·PSIG를 갖춥니다.
압력과 온도를 함께 기록할 때PRTemp1000온도 채널을 함께 갖춥니다.
라인 차압을 기록할 때PRTemp1000DPSID 차압과 온도를 기록합니다.
고온 증기 압력을 기록할 때PR140140 °C까지 IP68 구조입니다.

구성·옵션

구성품과
선택 사양

구분항목비고
본체PR2000압력 범위 선택
전지AA 알카라인 6개구성 조건 확인
옵션AC 어댑터상시 표시용
연결IFC200 케이블설정과 회수용
