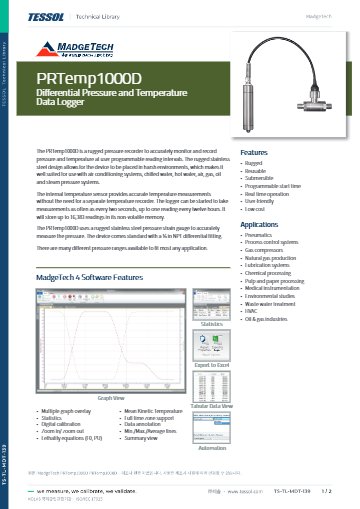

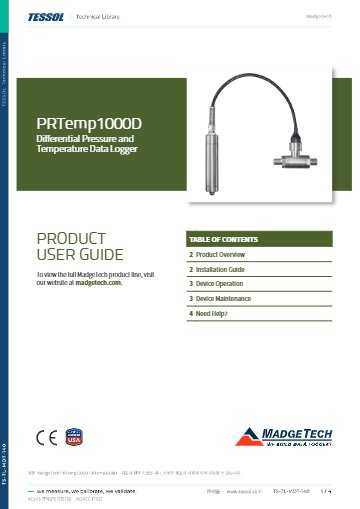

제품 자료
제품문의 구매하기

필터 막힘을 압력 차이로
살피는 차압·온도 로거

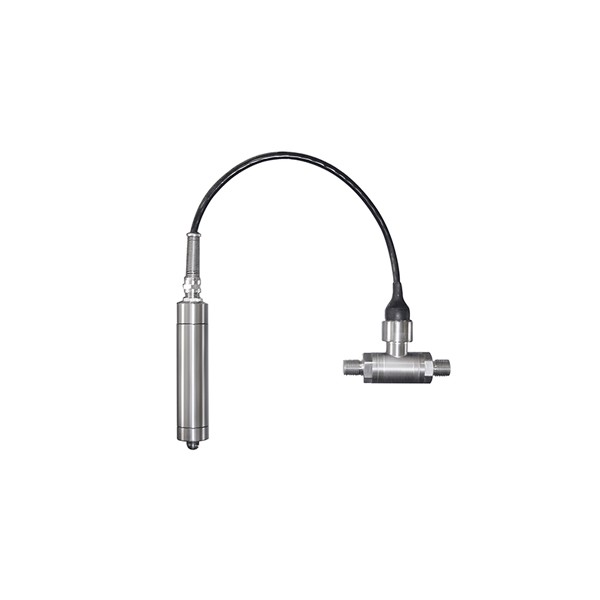

MadgeTech PRTemp1000D 차압 · 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech PRTemp1000D는 30·100·300·500 PSID 범위의 라인 차압과 −20~+80 °C 온도를 채널당 16,383개씩 2채널로 기록하는 차압·온도 데이터로거이며, 필터 막힘과 펌프 성능 변화를 압력 차이로 추적합니다.

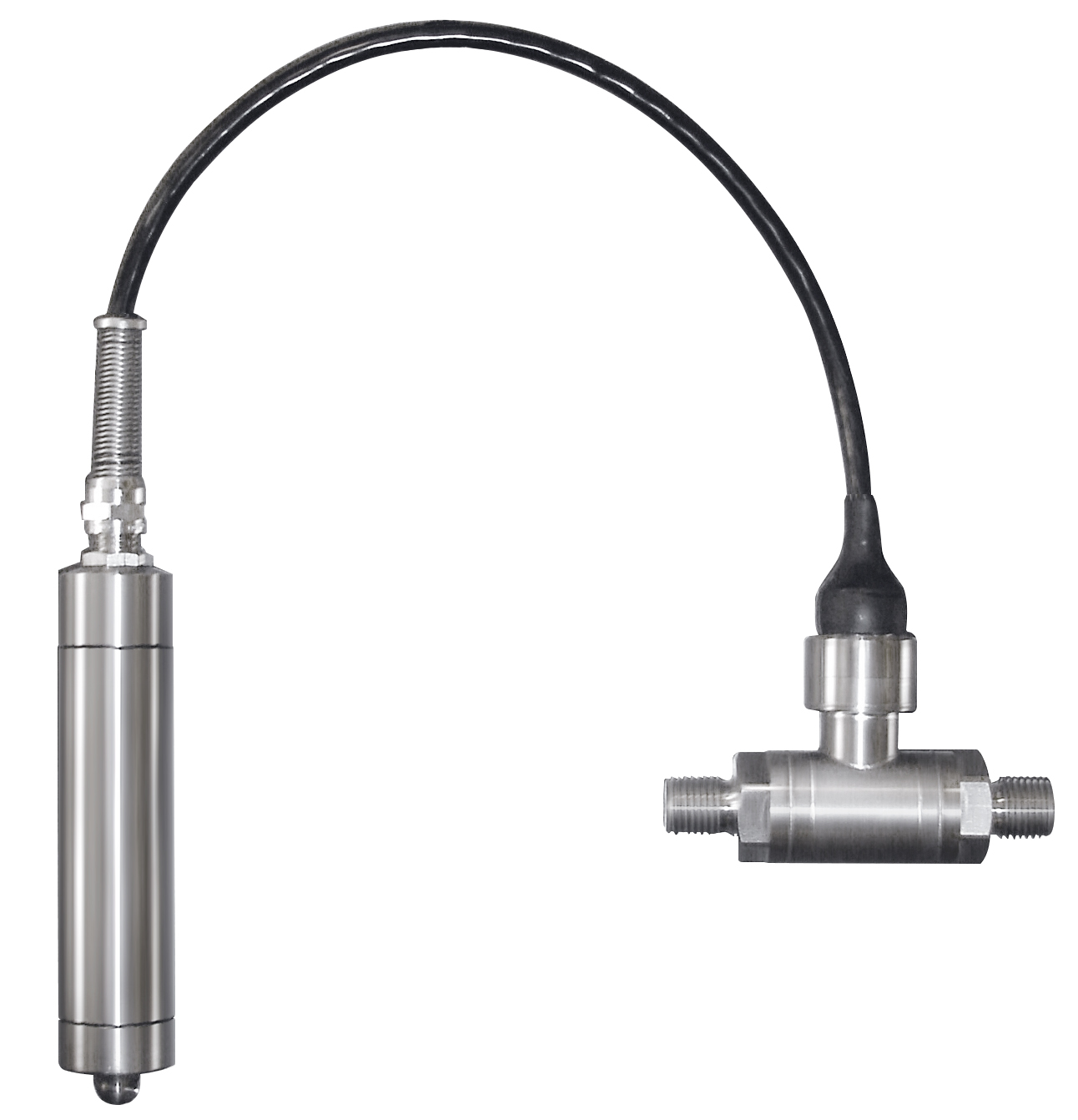

두 개의 1/4 in 수 NPT 포트에 상류와 하류를 연결하면 라인 압력이 높아도 두 점의 차이만 기록하며, 최대 라인 압력은 1000 PSI입니다. 온도 채널이 함께 쌓여 압력 차이가 유량 때문인지 온도 때문인지 구분합니다. (주)테솔이 국내에 공식 공급합니다.

4종

PSID 차압 범위

1000 PSI

최대 라인 압력

2채널

차압·온도 각 16,383개

1 ms

압력 응답 시간

특징

라인 차압을
온도와 함께 남기는 로거

핵심 특징현장에서 달라지는 점
PSID 차압 측정상류와 하류의 압력 차이를 직접 기록해 필터 막힘 진행을 수치로 추적합니다.
2채널 동시 기록차압과 온도가 같은 시간축에 쌓여 원인을 분리해 분석합니다.
높은 라인 압력라인 압력이 높은 설비에서도 두 점의 차이를 안정적으로 측정합니다.
침수 구조303 스테인리스 구조로 액체 환경에서도 설치합니다.
4개 범위관리하는 차압 크기에 맞춰 분해능을 확보합니다.
1 ms 응답펌프 기동과 밸브 조작의 압력 과도 상태를 기록합니다.

설치 조건

라인 압력과
차압의 구분

차압 로거가 읽는 값

이 로거가 읽는 값은 두 포트 사이의 압력 차이이며, 건물 실내외 차압(Pa) 감시용이 아닙니다. 두 포트는 1/4 in 수 NPT이고 라인 압력은 최대 1000 PSI까지 허용합니다. 클린룸 차압 용도는 DICKSON Cobalt X와 차압 센서 구성을 검토해야 합니다.

운용 방식

회수와 기록 간격

2초부터 12시간까지의 간격

측정 간격은 2초부터 12시간까지이며 채널별 16,383개, 합계 32,766개를 저장합니다. 3.6 V 리튬 배터리는 일반 1년을 기대하고, IFC200으로 PC 직렬 또는 USB에 연결해 설정하고 회수합니다. 통신 속도는 2,400 baud입니다.

교정 관리

차압 센서의
주기 점검

차압 값으로 필터 교체 시점을 판단한다면 센서 점검 주기를 정해 두는 편이 안전합니다. 교정 의뢰 전에 (주)테솔에 문의하시면 KOLAS 인정 범위 해당 여부와 교정 절차를 안내해 드립니다.

사용 방법

PRTemp1000D
IFC200 연결과 차압 기록 시작

PRTemp1000D는 IFC200 케이블로 PC의 직렬 포트나 USB에 연결해 MadgeTech 4에서 차압·온도 2채널 기록을 설정하고 회수합니다.

소프트웨어·도구하는 일
MadgeTech 4 Standard시작 방법·읽기 간격 설정, 다운로드, 그래프·표 검토
IFC200 인터페이스 케이블PC 직렬 또는 USB 연결, 2,400 baud
USB 드라이버USB 연결 시 PC가 인터페이스를 인식하도록 설치

처음 연결하는 순서

순서할 일
1madgetech.com/software-download에서 MadgeTech 4를 내려받아 MTInstaller.exe를 실행하고, 설치 마법사를 따라 Windows PC에 설치하세요.
2USB 드라이버는 인터페이스를 PC에 처음 꽂기 전에 설치하세요. 그다음 IFC200으로 로거를 PC에 연결하세요.
3MadgeTech 4를 실행하면 연결한 로거가 Connected Devices 목록에 나타납니다.
4목록에서 로거를 선택하고 Custom Start에서 시작 방법과 읽기 간격(reading rate)을 정한 뒤 Start를 누르세요. 간격은 2초부터 12시간까지 정합니다.
5상류와 하류를 두 NPT 포트에 연결하고 기록을 이어 가세요.
6회수한 로거를 다시 연결해 목록에서 선택하고 Stop을 누른 뒤 Download를 누르면 보고서 이름을 정해 PC에 저장합니다.

기록을 멈췄거나 메모리가 찬 로거는 PC에서 다시 시작 설정(re-arm)을 해야 기록을 이어 갑니다. 같은 설정을 반복할 때는 최근 Custom Start 값을 그대로 적용하는 Quick Start를 사용하세요.

사양

범위별 사양과
공통 사양

항목30 PSID100 PSID300 PSID500 PSID
분해능0.002 PSID0.005 PSID0.02 PSID0.05 PSID

시리즈 공통 사양

항목사양
분류차압 · 온도 데이터로거
차압 정확도±0.25 %FSR, 25 °C에서 일반 0.1 %
차압 응답 시간1 ms
최대 라인 압력1000 PSI
온도 센서 · 범위반도체 · −20 ~ +80 °C
온도 정확도±0.5 °C (0 ~ 50 °C)
온도 분해능0.1 °C
메모리채널당 16,383개 · 합계 32,766개
측정 간격2초 ~ 12시간
압력 포트1/4 in 수 NPT 2개
배터리3.6 V 리튬, 일반 1년
연결IFC200 케이블 (PC 직렬 또는 USB)
통신 속도2,400 baud
재질 · 구조303 스테인리스 · 침수 가능
무게440 g

활용 분야

압력 차이가
성능을 말하는 설비

  • 필터 관리 — 전후 차압으로 교체 시점을 판단합니다.
  • 펌프 성능 점검 — 흡입과 토출 차이를 기록합니다.
  • 유량 보조 측정 — 오리피스 전후 차압을 기록합니다.
  • 액체 환경 시험 — 침수 구조로 수조와 배관에 설치합니다.

선택 가이드

차압 로거 선택 기준

이럴 때 (현장 조건·용량·규격)권장 모델선택 이유
두 지점의 압력 차이를 기록할 때PRTemp1000DPSID 차압과 온도를 기록합니다.
단일 지점의 압력과 온도를 기록할 때PRTemp1000절대압 또는 게이지압과 온도를 기록합니다.
LCD로 압력을 보며 기록할 때PR2000LCD와 여러 압력 범위를 갖춥니다.
실내 차압(Pa)을 감시할 때DICKSON Cobalt X + 차압 센서건물 공간 차압용 구성입니다.

구성·옵션

구성품과
선택 사양

구분항목비고
본체PRTemp1000D차압 범위 선택
연결IFC200 케이블설정과 회수용
포트1/4 in 수 NPT 2개배관 체결용
