스팀 멸균 사이클의
압력을 기록합니다

MadgeTech PR140 고온 압력 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

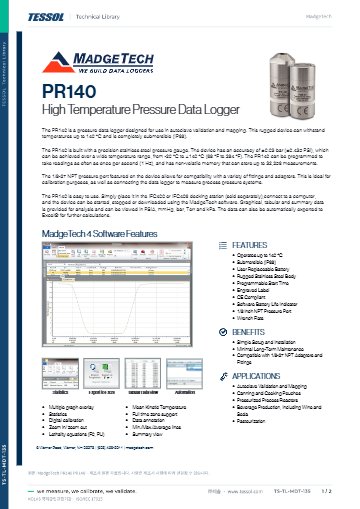

MadgeTech PR140은 0 ~ 5 bar(0 ~ 72.5 PSIA)의 압력을 기록하는 고온용 압력 데이터로거(High Temperature Pressure Data Logger)입니다. 316 스테인리스 IP68 완전 잠수형 본체가 −20 ~ +140 °C 환경에서 쓰이며, 압력 포트가 있는 상단은 Flush(평면)와 1/8-27 NPT 두 가지입니다.

분해능은 0.0001 bar, 응답 시간은 1초(10 ~ 90 % FSR)이고 32,256개의 측정값을 순환 방식으로 저장합니다. 스팀 멸균(steam sterilization)용 압력 로거로 쓰이는 이 제품은 (주)테솔이 국내에 공식 공급합니다.

0 ~ 5 bar

압력 범위 (0 ~ 72.5 PSIA)

±0.03 bar

+20 ~ +140 °C 교정 정확도

1초

응답 시간 (10 ~ 90 % FSR)

IP68

수심 230 ft(70 m)까지

요약

PR140
핵심 사양 요약

항목내용
제품 구분압력 데이터로거입니다. PC 통신에는 별매 IFC400 또는 IFC406 도킹 스테이션이 필요합니다.
압력 센서 · 범위Semiconductor Strain Gauge, 0 ~ 5 bar (0 ~ 72.5 PSIA)
분해능 · 응답0.0001 bar (0.00145 PSIA) · 1초 (10 ~ 90 % FSR)
교정 정확도±0.03 bar (±0.435 PSI), +20 ~ +140 °C / ±0.1 bar (±1.45 PSI), −20 ~ +19.99 °C
압력 단위PSIA, inHg, mmHg, bar, atm, Torr, Pa, kPa, MPa
메모리 · 간격32,256개 순환 저장 · 1초 ~ 24시간 1회, 소프트웨어에서 선택
작동 환경−20 ~ +140 °C, 0 ~ 100 %RH, 0.002 ~ 100 PSIA. +60 °C 초과 사용은 24시간당 최대 8시간
방수 · 재질IP68 잠수형(수심 230 ft, 70 m까지), 316 스테인리스와 Radel
배터리3.6 V 고온 리튬, 사용자 교체, 1분 간격 25 °C 기준 일반 2년
소프트웨어최신 MadgeTech 4 Standard 또는 Secure (Windows XP SP3 이상)
인증 · 성적서CE, ISO 17025 인정 교정성적서 포함

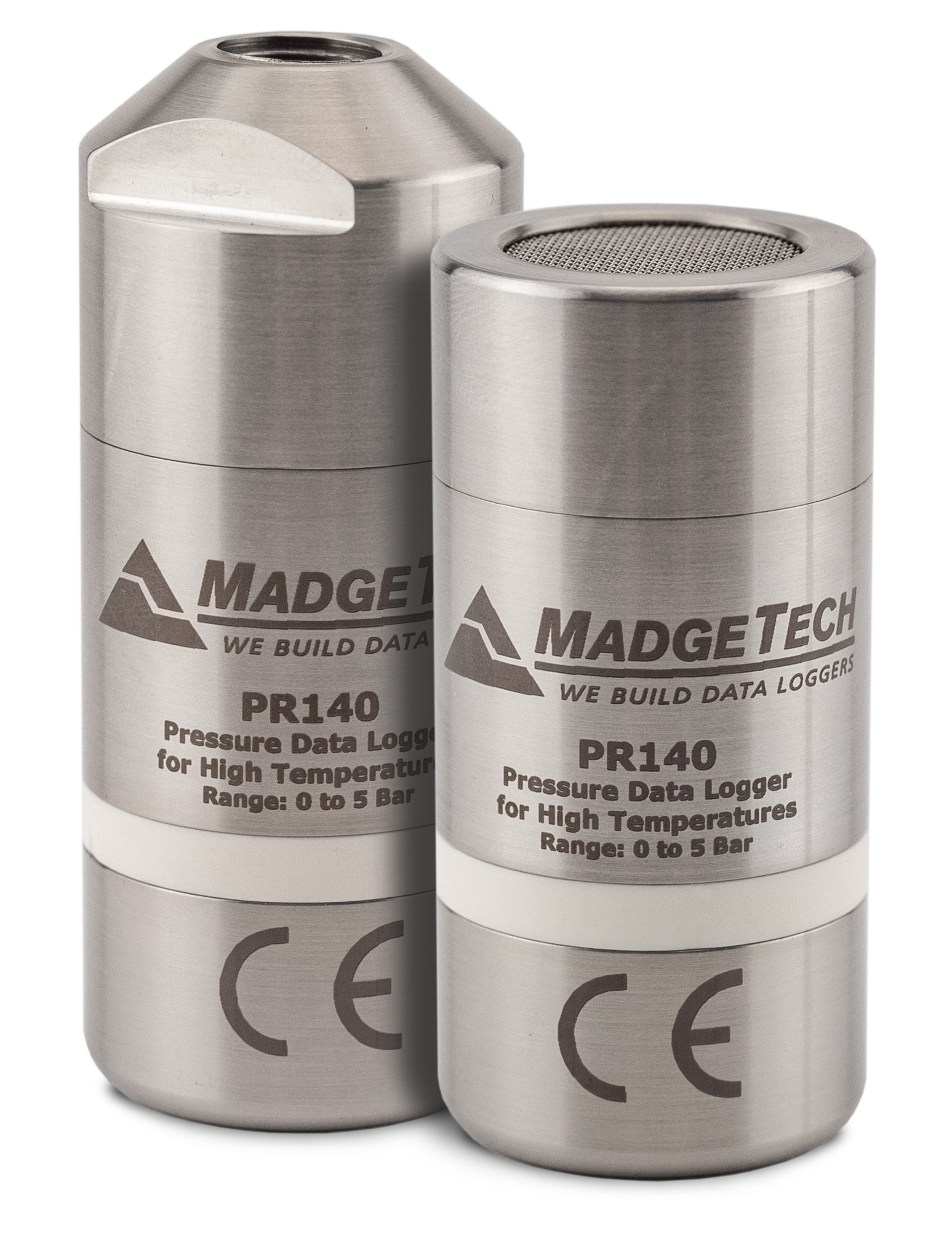

MadgeTech PR140 고온 압력 로거 - Flush Top과 NPT Port Top 두 가지 상단을 나란히 놓은 단독 사진
PR140 Flush Top과 NPT Port Top

특징

고온 챔버에서 쓰는
압력 로거의 구조

핵심 특징현장에서 달라지는 점
0 ~ 5 bar 절대압 범위0.0001 bar 분해능으로 기록하므로 스팀 멸균 사이클의 압력 변화를 세밀한 곡선으로 남깁니다.
1초 응답10 ~ 90 % FSR 기준 응답 시간이 1초라 압력이 빠르게 오르내리는 구간도 따라갑니다.
온도별 교정 정확도+20 ~ +140 °C에서 ±0.03 bar, −20 ~ +19.99 °C에서 ±0.1 bar로 정해져 있어 판정 구간을 미리 가릅니다.
IP68 완전 잠수형316 스테인리스와 Radel 본체가 습식·건식 환경 모두에서 쓰이며 O-링이 액체의 침투를 막습니다.
Flush · NPT 상단 선택평면형은 90 g으로 놓는 용도, 1/8-27 NPT 포트형은 100 g으로 포트에 체결하는 용도에 맞춥니다.
9가지 압력 단위PSIA, bar, kPa, MPa 등 9가지 단위 가운데 보고서에 쓰는 단위를 고릅니다.
사용자 교체 배터리3.6 V 고온 리튬 배터리를 직접 교체하며 일반 수명은 2년입니다.
Secure 소프트웨어 연동MadgeTech 4 Secure와 함께 쓰면 전자서명, 접근 코드, 감사추적을 갖춘 기록을 남깁니다.

모델 비교

상단 형태별 2개 모델과
크기·품번

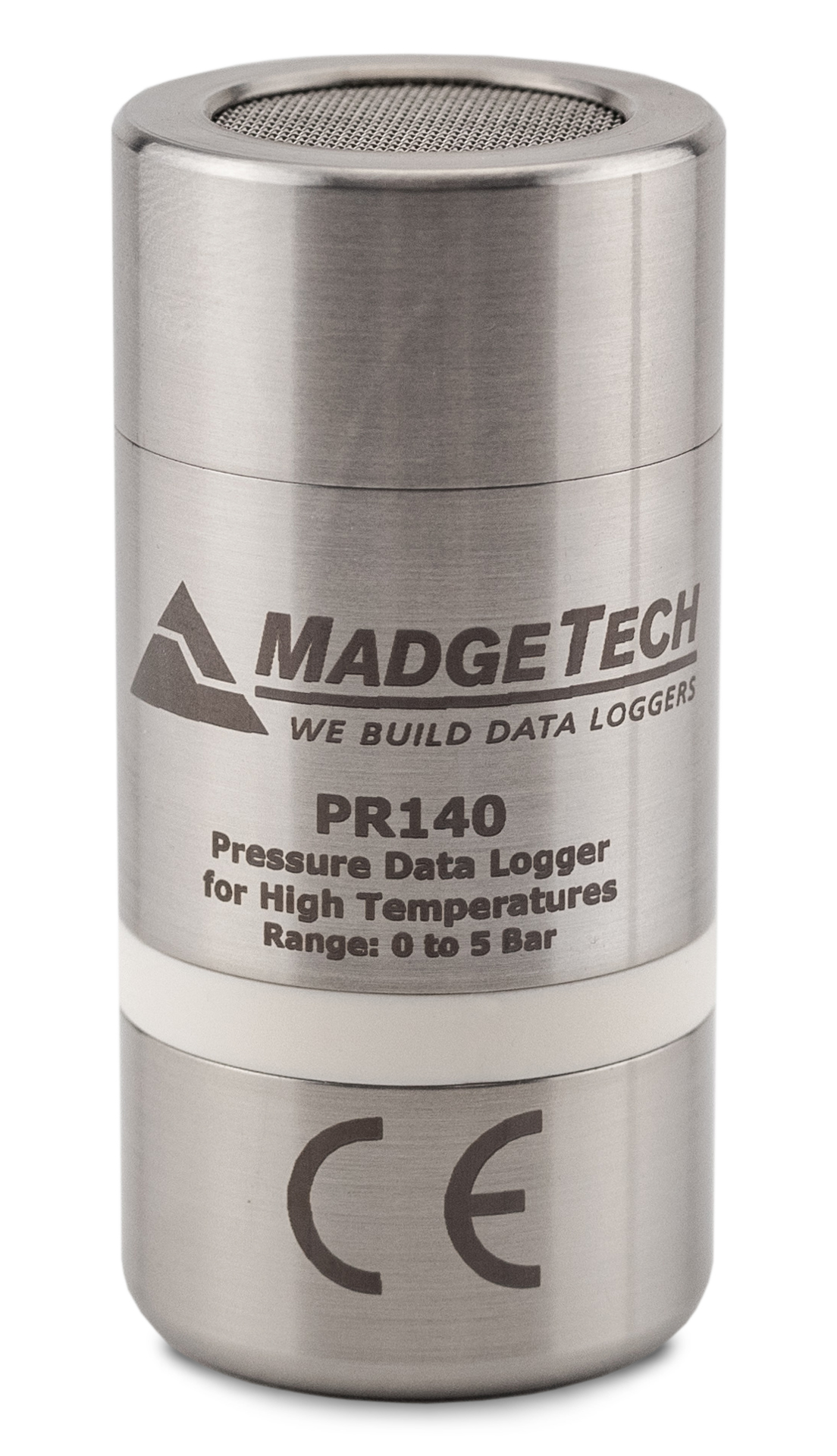

항목PR140 Flush Top (PR140-LVL)PR140 NPT Port Top (PR140-NPT)
품번900998-00900992-00

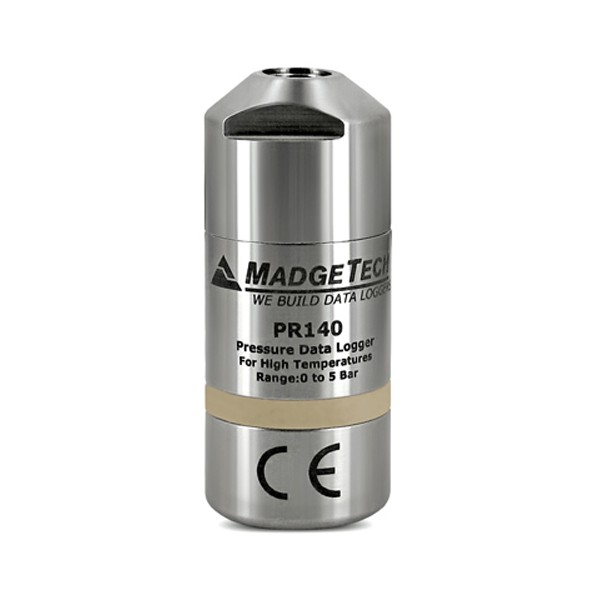

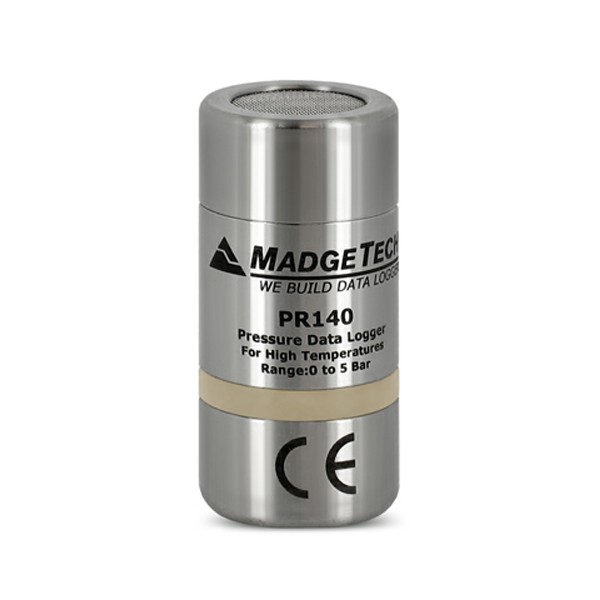

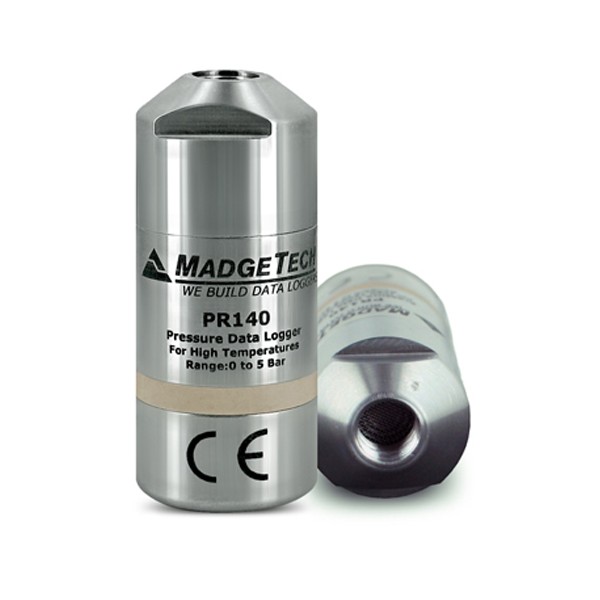

압력 포트평면 상단1/8-27 NPT 압력 포트
크기2.0 × 1.0 in 직경 (50.8 × 25.4 mm)2.29 × 1.0 in 직경 (58.2 × 25.4 mm)
무게3.1 oz (90 g)3.5 oz (100 g)
이런 설치에선반 위에 놓는 평면형포트에 체결하는 형태

구성 조합

목적별로 묶은
구성 조합 예시

목적구성이런 점이 맞습니다
로거 1대의 압력 기록PR140 + IFC400 + MadgeTech 4 Standard도킹 스테이션 1개로 설정하고 회수하는 기본 구성입니다.
여러 대 동시 회수PR140 여러 대 + IFC406 + MadgeTech 4IFC406은 PR140과 호환되며 여러 로거를 동시에 내려받습니다.
오토클레이브 밸리데이션AVS140-6 키트(900014-00): HiTemp140(1 in) 5대 + PR140(NPT Port Top) 1대 + IFC406 + MadgeTech Secure온도 로거와 압력 로거를 함께 쓰는 오토클레이브 밸리데이션 키트이며, Secure에는 IQ/OQ/PQ 프로토콜과 워크북이 들어 있습니다.
규제 대응 기록PR140 + IFC400 또는 IFC406 + MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 쓰는 구성입니다. PR140은 Secure 비호환 목록에 없습니다.

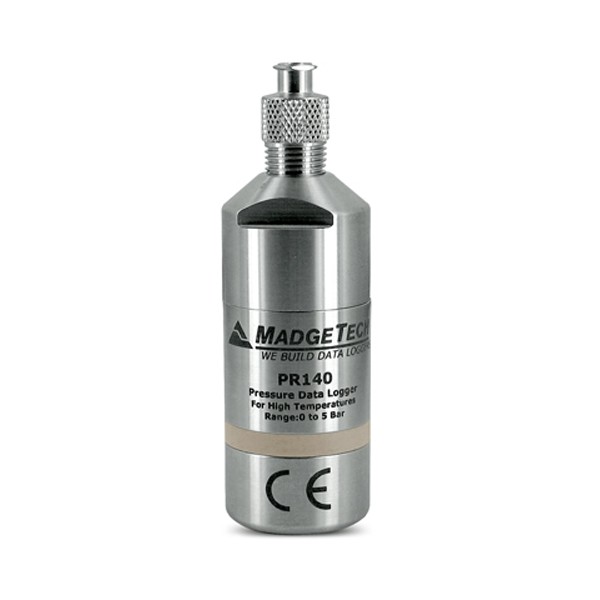

루어 연결PR140 + PR140 Luer Lock(LUER-FITTING-F)루어 연결이 필요한 설치에 액세서리를 더합니다.

도킹 스테이션으로 연결

PR140을 IFC400 또는 IFC406 도킹 스테이션에 올리면 MadgeTech 4의 Connected Devices 패널에 나타납니다. 시작 설정과 회수 후 데이터 내려받기가 모두 이 연결에서 이루어집니다.

사용 방법

처음 연결부터
데이터 회수까지

처음 연결하는 순서

  1. MadgeTech 소프트웨어를 Installation Wizard로 설치합니다. MTInstaller.exe를 실행하며 .NET Framework 4.0이 필요합니다.
  2. 설치 마법사가 안내하기 전에는 IFC를 PC에 연결하지 않습니다. 안내가 나오면 경고 라벨을 떼고 IFC400 또는 IFC406을 USB에 연결하면 드라이버가 자동으로 설치됩니다.
  3. File > Options > Communication에서 IFC가 보이는지, 파란 LED가 켜졌는지 확인합니다.
  4. PR140을 도킹 스테이션에 올립니다.
  5. Custom Start에서 시작 방법과 측정 간격을 정하고 Start를 누릅니다. 상태가 Running, Waiting to Start, Waiting to Manual Start로 표시되면 로거를 분리해 배치합니다.

설정 항목

  • 시작 종류 — Custom Start 외에 Quick Start, Batch Start, Real Time Start를 쓸 수 있습니다.
  • 측정 간격 — 1초부터 24시간 1회까지 소프트웨어에서 고릅니다.
  • 압력 단위 — 보고서에 쓸 단위를 PSIA, inHg, mmHg, bar, atm, Torr, Pa, kPa, MPa 가운데서 정합니다.
  • 기록 종료 — 메모리가 가득 차거나 정지하면 기록이 끝납니다. 다시 시작하려면 PC에서 새로 설정합니다.
  • 비밀번호 — Properties > General > Set Password에서 설정합니다.

데이터 내려받기

  1. 회수한 PR140을 도킹 스테이션에 올리고 Connected Devices에서 선택합니다.
  2. Stop을 누른 뒤 Download를 누릅니다.
  3. 보고서 이름을 정해 PC에 저장합니다.

기록 중에 받으려면 측정 간격이 2초 이상이어야 하고 wraparound를 해제해야 합니다.

활용 분야

PR140을 쓰는
고온 공정 현장

  • 스팀 멸균(오토클레이브) — 멸균 사이클의 압력을 기록합니다.
  • 오토클레이브 밸리데이션 — AVS140-6 키트에 PR140 1대가 구성품으로 들어 있습니다.
  • 습식·건식 환경 — 사용자 가이드가 두 환경 모두에서의 사용을 안내합니다.
  • 고온 응용 — 공식 제품 설명은 high temperature applications 용도를 제시합니다.

선택 가이드

설치 방식에 맞는
PR140 선택

이럴 때권장이유
선반 위에 놓고 기록할 때PR140 Flush Top (900998-00)평면 상단이며 무게가 90 g입니다.
압력 포트에 체결할 때PR140 NPT Port Top (900992-00)1/8-27 NPT 포트 상단이며 무게가 100 g입니다.
루어 연결이 필요할 때PR140 Luer Lock (LUER-FITTING-F)PR140 액세서리 목록에 있는 루어 피팅입니다.
여러 대를 한꺼번에 회수할 때IFC406PR140 호환이 명시된 다대수 도킹 스테이션입니다.
온도도 함께 기록해야 할 때PR140 + HiTemp140AVS140-6 키트가 HiTemp140 5대와 PR140 1대를 함께 묶습니다.

구매 전 확인 체크리스트

  • 압력 범위 — 0 ~ 5 bar(0 ~ 72.5 PSIA)를 넘지 않는지.
  • 사용 시간 — +60 °C 초과 환경은 24시간당 최대 8시간까지만 쓸 수 있는지.
  • 사용 온도 — 작동 하한이 −20 °C이고 140 °C를 넘는 노출은 없는지.
  • 상단 형태 — Flush Top인지 NPT Port Top인지, 루어 연결이 필요한지.
  • PC 연결 — IFC400 또는 IFC406 도킹 스테이션을 별도로 준비했는지.
  • 소프트웨어 — 최신 MadgeTech 4를 쓰는지, 규제 대응이 필요하면 MadgeTech 4 Secure를 쓰는지.
  • 교정 — 성적서가 포함되며 MadgeTech는 연 1회 교정을 권장합니다.

주의

사용 전에 알아 둘
한계와 안전 경고

  • +60 °C를 넘는 환경에서는 24시간당 최대 8시간만 사용합니다. 140 °C 상한까지 쓰는 경우에도 이 제한이 함께 적용됩니다.
  • 140 °C를 넘겨 노출하면 폭발할 수 있다는 경고가 있습니다.
  • 배터리 극성을 잘못 넣으면 작동하지 않거나 고온에서 폭발할 수 있으니 양극(+)이 위(프로브 쪽)를 향하게 넣습니다.
  • 배터리를 150 °C 넘게 가열하면 누액·폭발이 일어날 수 있고, 단락·충전·과방전·압착·관통·소각은 금지입니다.
  • 작동 하한은 −20 °C로, HiTemp140의 −40 °C와 다릅니다.
  • O-링이 액체의 침투를 막으므로 상태를 관리하세요.
  • 도킹 스테이션은 IFC400 또는 IFC406만 명시되어 있으며 IFC200, IFC202, IFC203, IFC300과는 호환이 표기되어 있지 않습니다.

상세 사양

PR140
전체 사양

항목사양
압력 센서Semiconductor Strain Gauge
압력 범위0 ~ 5 bar (0 ~ 72.5 PSIA)
분해능0.0001 bar (0.00145 PSIA)
교정 정확도±0.03 bar (±0.435 PSI), +20 ~ +140 °C / ±0.1 bar (±1.45 PSI), −20 ~ +19.99 °C
응답 시간1초 (10 ~ 90 % FSR)
압력 단위PSIA, inHg, mmHg, bar, atm, Torr, Pa, kPa, MPa
메모리32,256개 (wrap-around)
측정 간격1초 ~ 24시간 1회
시계 정확도±1분/월 (20 ~ 30 °C)
배터리3.6 V 고온 리튬, 사용자 교체, 교체품 ER14250-01 Lithium Battery
배터리 수명일반 2년 (1분 간격, 25 °C), 빠른 간격·극한 온도에서 크게 단축
재질 · 보호 등급316 스테인리스, Radel · IP68 잠수형, 수심 230 ft(70 m)
작동 환경−20 ~ +140 °C, 0 ~ 100 %RH, 0.002 ~ 100 PSIA (+60 °C 초과는 24시간당 최대 8시간)
크기 · 무게Flush Top 2.0 × 1.0 in 직경 (50.8 × 25.4 mm), 3.1 oz (90 g) / NPT Port Top 2.29 × 1.0 in 직경 (58.2 × 25.4 mm), 3.5 oz (100 g)
통신IFC400 또는 IFC406 USB 도킹 스테이션 필요, 125,000 baud
OS · 소프트웨어Windows XP SP3 이상 · 최신 MadgeTech 4 Standard / Secure 호환
인증CE, ISO 17025 인정 교정성적서 포함

구성품·옵션

기본 구성과
별매 부품

구분항목비고
기본 구성PR140 로거, ISO 17025 인정 교정성적서상단 형태(Flush 또는 NPT) 선택
필수 별매IFC400 또는 IFC406 USB 도킹 스테이션PC 통신에 필요

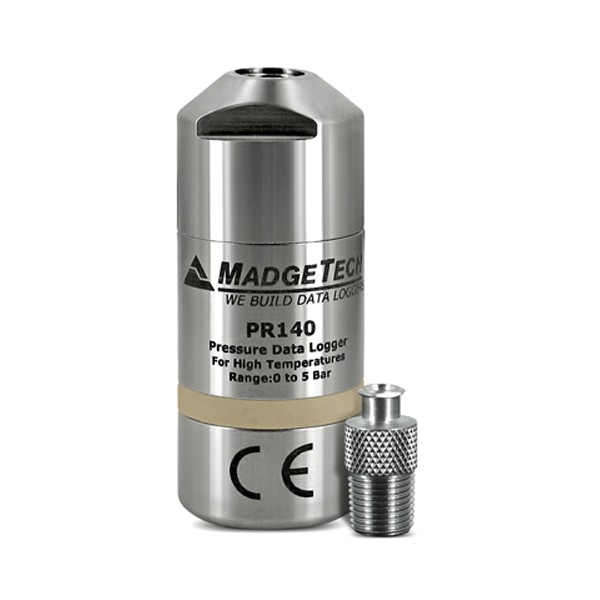

연결 액세서리PR140 Luer Lock (LUER-FITTING-F)루어 연결용
거치DLS100, MagMount-1, MultiMount-Z설치 환경에 맞게 선택
소모품 · 기타ER14250-01 Lithium Battery, HiTemp140 O-Ring (HiTemp140 · PR140 · PRTemp140 · PR1000 공용), Key Ring End Cap배터리·O-링 교체
패키지AVS140-6 키트(900014-00): HiTemp140(1 in) 5대 + PR140(NPT Port Top) 1대 + IFC406 + MadgeTech Secure(IQ/OQ/PQ)오토클레이브 밸리데이션용
