MadgeTech HiTemp140 고온용 온도 데이터로거
NEW

MadgeTech HiTemp140 고온용 온도 데이터로거

MODEL
HiTemp140
브랜드
MADGETECH
제품 자료
제품문의 구매하기

프로브는 260 °C까지
본체는 140 °C 안에

MadgeTech HiTemp140 고온용 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech HiTemp140은 100 Ω 백금 RTD 프로브로 −200 ~ +260 °C를 측정하고, 316 스테인리스 IP68 잠수형 본체가 −40 ~ +140 °C 환경을 견디는 고온용 온도 데이터로거(High Temperature Data Logger)입니다. +20 ~ +140 °C 구간의 교정 정확도는 ±0.1 °C, 분해능은 0.01 °C이며 제약·식품 가공·산업 제조 현장의 멸균·살균 공정에 쓰입니다.

ISO 17025(ANAB) 인정 교정성적서가 기본 구성에 들어 있으며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.1 °C

+20 ~ +140 °C 교정 정확도

−200 ~ +260 °C

RTD 프로브 측정 범위

IP68

316 스테인리스 잠수형 본체

32,256

순환 저장 측정값

요약

HiTemp140
핵심 사양 요약

항목내용
구분 · 연결단독형 온도 데이터로거, PC 통신은 별매 IFC400 또는 IFC406
프로브 · 본체100 Ω 백금 RTD −200 ~ +260 °C · 본체 −40 ~ +140 °C, IP68
정확도 · 메모리±0.1 °C (+20 ~ +140 °C) · 32,256개 순환 저장, 1초 ~ 24시간 간격
소프트웨어 · 성적서MadgeTech 4 Standard / Secure · ISO 17025(ANAB) 인정 교정성적서 포함

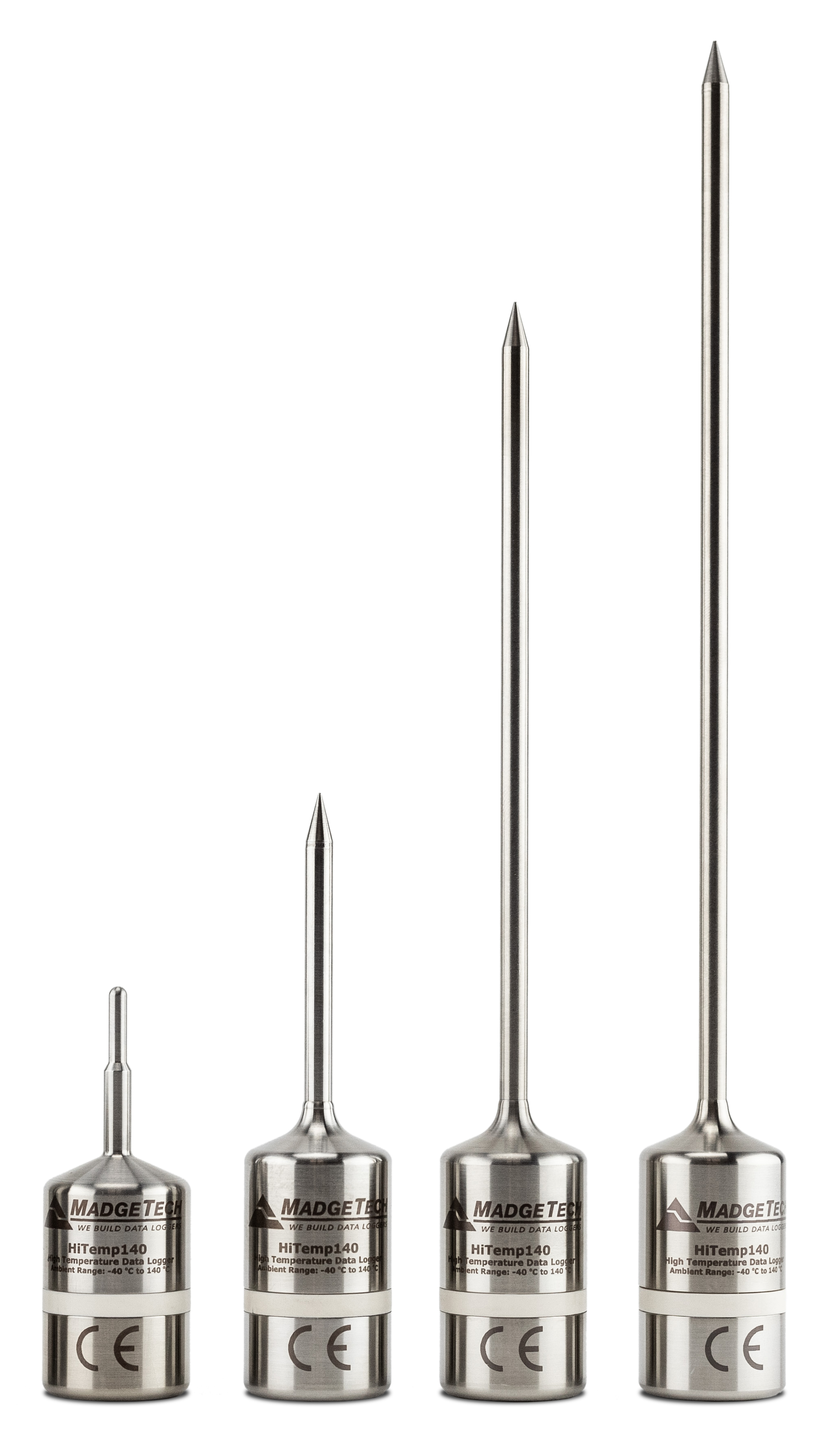

MadgeTech HiTemp140 로거 - 스테인리스 본체와 강성 RTD 프로브를 나란히 놓은 단독 사진
HiTemp140 본체와 프로브

특징

프로브와 본체를
나눠 쓰는 구조

핵심 특징현장에서 달라지는 점
±0.1 °C 교정 정확도+20 ~ +140 °C 구간을 0.01 °C 분해능으로 기록해 공정 편차를 숫자로 비교합니다.
프로브 −200 ~ +260 °C프로브 끝만 고온·저온 구간에 넣고 본체는 140 °C 이하 위치에 둡니다.
IP68 잠수형 본체316 스테인리스와 Radel 본체에 O-링이 액체 침투를 막아 물속·스팀 공정에 씁니다.
지연 시작 · 트리거최대 18개월 지연 시작, 상·하한과 2단(bi-level) 시작·정지 트리거로 공정 시점에 맞춥니다.
살균 지표 계산MadgeTech 4에서 A0, F0, Fd, Fh, PU 치사율을 계산하고, Math Channel이 여러 사이클을 자동으로 찾습니다.

모델 비교

프로브별 7개 모델과
품번

기본 HiTemp140은 강성(Rigid)·전이 직경(TD)·고속 응답(FR) 프로브에 따라 7개 모델로 나뉩니다. TD(Transitional Diameter)는 프로브 끝 직경이 0.125 in로 가늘어지는 형태입니다. 플렉시블(FP), 굽힘 금속(PT) 프로브와 다른 연결 방식은 아래 별도 모델로 구성합니다.

모델품번프로브 구성프로브 크기 (길이 × 직경)
HiTemp140-1900140-001 in 강성 프로브1 in × 0.125 in
HiTemp140-2900153-002 in 강성 프로브2.0 in × 0.188 in (51 × 4.8 mm)

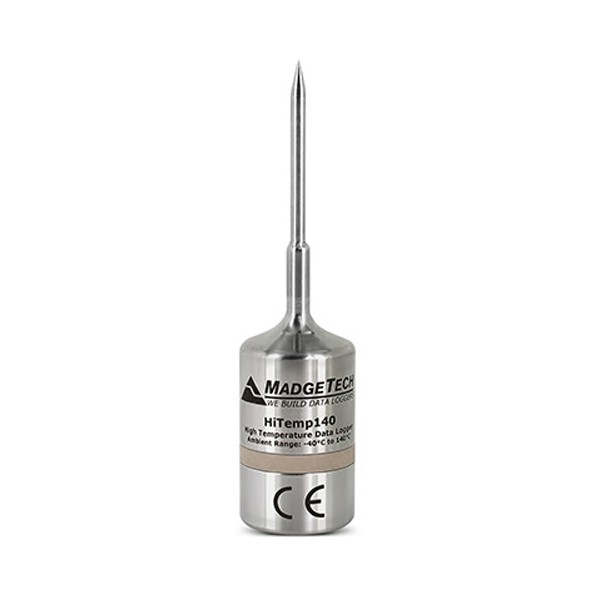

HiTemp140-2-TD900165-002 in 전이 직경 프로브2.0 in × 0.125 in (전이 직경 0.188 in)
HiTemp140-5.25900173-005.25 in 강성 프로브5.25 in × 0.188 in
HiTemp140-5.25-TD900180-005.25 in 전이 직경 프로브5.25 in × 0.125 in (전이 직경 0.188 in)
HiTemp140-7900198-007 in 강성 프로브7.0 in × 0.188 in (178 × 4.8 mm)
HiTemp140-FR900221-002 in 고속 응답(Fast Response) 프로브1.75 in × 0.0625 in

같은 본체의 다른 구성

모델프로브 · 연결 방식측정 범위와 특징
HiTemp140-PT12 또는 24 in 굽힘 가능 금속 프로브프로브 −200 ~ +350 °C
HiTemp140-FPPFA 절연 케이블 플렉시블 프로브, 6 / 12 / 24 / 36 / 72 in프로브 −200 ~ +260 °C
HiTemp140-TCSMP 열전대 커넥터 (J, K, T, E, R, S, B, N)−270 ~ +1820 °C(프로브 의존), 메모리 16,256개, IP50 비잠수형, 902424-00
HiTemp140-M12M12 RTD 프로브 별매 (18 Ω ~ 400 Ω)−200 ~ +500 °C(프로브 의존), 메모리 21,504개, 4 Hz, 로거 단독 IP40, 900227-00 / -KR 902097-00
HiTemp140-CF캐닝 피팅용 나사 끝단ThermaLock · CF202 호환, 표준 프로브 1.1 ~ 5.4 in 12종, 맞춤 최대 7 in

HiTemp140-FP 품번 — FPST(스테인리스 팁) 6 / 12 / 24 / 36 / 72 in: 902330-00 / 902312-00 / 902364-00 / 902313-00 / 902316-00, FPST-KR 6 / 12 / 36 / 72 in: 902339-00 / 902401-00 / 902336-00 / 902384-00, 팁 없는 FP 6 / 12 / 24 / 36 / 72 in: 902003-00 / 900211-00 / 902363-00 / 900212-00 / 900218-00. HiTemp140-CF 품번 — CF-1.1 902425-00, -1.2 902452-00, -1.3 902453-00, -1.4 902454-00, -1.5 902443-00, -1.6 902455-00, -1.8 902444-00, -2.1 902426-00, -2.2 902456-00, -3.1 902427-00, -3.9 902428-00, -5.4 905445-00.

구성 조합

목적별로 묶은
구성 조합 예시

목적구성이런 점이 맞습니다
오토클레이브 검증 시작HiTemp140-1 + IFC400 + MadgeTech 4 SecureAVS140-1 키트와 같은 구성으로, Secure에 IQ/OQ/PQ 프로토콜과 워크북이 들어 있습니다.
여러 대를 한 번에 회수HiTemp140 여러 대 + IFC406 + MadgeTech 4최대 6대를 연결하고, 같은 모델·펌웨어는 Batch Start로 함께 시작합니다.
140 °C 초과 공정(최대 250 °C)HiTemp140-5.25 또는 -7 + HiTemp140-TS + IFC400쉴드는 Vented(900262-00)와 Flush(900263-00) 가운데 고릅니다.
캔 · 용기 heat penetrationHiTemp140-CF + CF202 또는 ThermaLock + IFC400나사 끝단 프로브를 캐닝 피팅에 고정합니다.
건열 멸균HiTemp140-M12 + ThermoVault MaxDHS(Dry Heat Sterilization) 시스템 구성입니다.
MadgeTech HiTemp140 로거를 IFC400 도킹 스테이션에 꽂아 PC와 USB로 연결한 구성 사진

도킹 스테이션으로 연결

로거를 IFC400(1대) 또는 IFC406(최대 6대)에 올리면 MadgeTech 4의 Connected Devices 패널에 나타나고, 설정과 회수를 이 연결에서 처리합니다.

사용 방법

처음 연결부터
데이터 회수까지

처음 연결하는 순서

  1. madgetech.com/software에서 MadgeTech 4를 내려받아 MT4 폴더의 MTInstaller.exe를 실행합니다(.NET Framework 4.0 필요, Windows 8·10은 상위 버전 내장).
  2. 설치 마법사가 안내하기 전에는 IFC를 PC에 연결하지 않습니다. 안내가 나오면 경고 라벨을 떼어 USB 포트를 드러냅니다.
  3. USB 케이블을 PC에 연결하고 File > Options > Communication에 IFC가 표시되는지, 파란 LED가 켜졌는지 확인합니다. 꺼져 있으면 케이블을 빼고 드라이버를 확인한 뒤 5초 후 다시 연결합니다.
  4. 로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타납니다.
  5. Custom Start에서 시작 방법과 측정 간격을 정하고 Start를 누른 뒤, 로거를 분리해 측정 위치에 둡니다.

설정 항목

  • 시작 종류 — Custom Start, 최근 설정을 다시 쓰는 Quick Start, 같은 모델·펌웨어 여러 대용 Batch Start, PC 연결 상태의 Real Time Start.
  • 시작 방법 — Immediate(즉시), Manual(수동), Delay(날짜·시간 지정, 최대 18개월).
  • 측정 간격 — 1초 1회 ~ 24시간 1회. 빠른 간격은 배터리 수명을 크게 줄입니다.
  • 정지 방식 — Manual, Automatic(지정 시각), Readings Stop(지정 개수). wrap-around를 선택하면 오래된 데이터부터 덮어쓰고, 선택하지 않으면 메모리가 가득 찰 때 멈추며 재시작은 PC에서 다시 설정합니다.
  • 트리거 — Properties > Trigger에서 Window(한 구간) 또는 Two Point(bi-level)와 상·하한 값, 트리거 후 측정 개수를 지정합니다.
  • 비밀번호 — Properties > General > Set Password. 설정 변경만 막고 데이터는 읽을 수 있습니다.

데이터 내려받기

  1. 회수한 로거를 도킹 스테이션에 올리고 Connected Devices에서 선택합니다.
  2. Stop을 누른 뒤 Download를 누릅니다.
  3. 보고서 이름을 지정하고 PC에 저장합니다.
  4. 기록을 멈추지 않고 받으려면 측정 간격 2초 이상, memory wraparound 해제 상태여야 합니다. 살균 지표는 Statistics 보고서나 Math Channel에서 계산합니다.

활용 분야

HiTemp140을 쓰는
공정과 현장

  • 오토클레이브 검증과 챔버 매핑 — 스팀 멸균 사이클 온도 기록
  • 식품 가공과 HACCP — 식품 준비·가공, 저온 살균(pasteurization) 공정
  • 세척기 시험 — 식기세척기 공정 온도 확인
  • 제약·의료 — 혈장 시료 모니터링, 냉장·냉동고 매핑, 연속 오븐 모니터링
  • 환경 조사 — 우물 모니터링 등
  • 건열 멸균 — HiTemp140 Thermal Shield 구성, 또는 HiTemp140-M12와 ThermoVault Max로 이루어진 DHS 시스템

서멀 쉴드와 함께

140 °C를 넘는 공정에는 HiTemp140-TS 서멀 쉴드를 씁니다. 로거와 쉴드를 모두 약 25 °C에서 시작하고, 고온 뒤에는 조심해 꺼내거나 약 25 °C 수조에서 15분 이상 식힙니다. 140 °C를 넘는 승온이나 복잡한 프로파일은 제조사(MadgeTech)의 적합성 확인이 필요하다고 안내되어 있습니다.

선택 가이드

공정에 맞는
HiTemp140 모델 고르기

이럴 때권장 모델이유
프로브 끝이 260 °C를 넘어 350 °C까지 갈 때HiTemp140-PT프로브 범위 −200 ~ +350 °C
바이알·시험관처럼 가늘고 가벼운 프로브가 필요할 때HiTemp140-FP6 ~ 72 in 플렉시블 프로브
온도가 빠르게 변하는 공정을 볼 때HiTemp140-FR4 readings/s 간격, 고속 응답 프로브
열전대로 넓은 범위를 잴 때HiTemp140-TCSMP 열전대 커넥터, IP50 비잠수형
프로브를 바꿔 끼우는 RTD 로거가 필요할 때HiTemp140-M12M12 RTD 프로브 별매, 건열 멸균(DHS) 구성
캔·용기 내부의 heat penetration을 잴 때HiTemp140-CFThermaLock, CF202 캐닝 피팅 호환 나사 끝단

구매 전 확인 체크리스트

  • 공정 상·하한 온도와 본체를 놓을 위치의 온도(본체 140 °C 이하)
  • 측정점 깊이에 맞는 프로브 형태와 길이
  • 서멀 쉴드 필요 여부 — 호환 모델은 -5.25, -7, -FP, -PT
  • 한 번에 회수할 대수 — 1대씩 IFC400, 최대 6대 IFC406
  • 소프트웨어 버전 — 2018년 5월 이후 입고된 HiTemp140 시리즈는 Standard 4.2.13.1 / Secure 4.2.12.1 이상
  • 21 CFR Part 11 대응이 필요하면 MadgeTech 4 Secure

주의

사용 전에 알아 둘
한계와 안전 경고

  • 본체는 140 °C(284 °F)를 넘는 곳에 두지 않습니다. 넘겨 노출하면 폭발할 수 있다는 경고가 있으며, 더 높은 온도는 서멀 배리어를 씁니다.
  • 배터리는 150 °C(302 °F) 넘게 가열하면 누액·폭발할 수 있고, 단락·충전·과방전·압착·관통·소각은 금지입니다.
  • 배터리는 양극(+)이 프로브 쪽(위)을 향하게 넣습니다. 거꾸로 넣으면 고온에서 폭발할 수 있습니다.
  • 교정 정확도는 −40 ~ +140 °C 구간에서만 표기되어 있습니다.
  • HiTemp140-TC는 IP50 비잠수형, HiTemp140-M12는 로거 단독 IP40이므로 스팀 환경에서는 등급을 먼저 확인합니다.
  • 인터페이스는 IFC400 또는 IFC406만 씁니다(IFC200 · 202 · 203 · 300 해당 없음).
  • 빠른 측정 간격과 극한 온도는 배터리 수명을 크게 줄이고, O-링은 액체 침투를 막으므로 상태를 관리합니다.

상세 사양

HiTemp140
전체 사양

항목사양
센서100 Ω 백금 RTD
프로브 측정 범위−200 ~ +260 °C (−328 ~ +500 °F)
분해능0.01 °C
교정 정확도±0.1 °C (+20 ~ +140 °C), ±0.3 °C (−20 ~ +19.99 °C), ±0.4 °C (−40 ~ −20.01 °C)
메모리32,256개 (wrap-around), 트리거 설정 모드 6,451개, 비휘발
측정 간격1초 1회 ~ 24시간 1회
시작 · 정지즉시 또는 최대 18개월 지연 시작 · 수동 또는 지정 일시 정지
트리거상·하한, 2단(bi-level) 시작·정지, 트리거 후 측정 개수 지정 · PC 연결 실시간 기록
시계 정확도±1분/월 (20 ~ 30 °C, 단독 모드)
데이터 형식 · 교정날짜·시간 기록, °C · K · °F · °R · 소프트웨어 디지털 교정(교정일 자동 기록)
배터리3.6 V 고온 리튬, 사용자 교체(ER14250-01), 1분 간격 기준 일반 2년 — 빠른 간격·극한 온도에서 크게 단축
재질 · 보호 등급316 스테인리스, Radel · IP68 잠수형 · 키링 엔드캡(선택) 관통 구멍 0.150 in
작동 환경−40 ~ +140 °C, 0 ~ 100 %RH, 0.002 ~ 100 PSIA
본체 크기 · 무게HiTemp140-1 40 × 25 mm(직경), 프로브 2 · 5.25 · 7 in 모델 45 × 25 mm(직경) · 120 g (HiTemp140-FR은 48 × 24.6 × 24.6 mm · 65 g)
통신IFC400 또는 IFC406 USB 도킹 스테이션 필요, 125,000 baud
OS · 소프트웨어Windows XP SP3 이상 · MadgeTech 4 Standard / Secure (2018년 5월 이후 입고품은 4.2.13.1 / 4.2.12.1 이상)
인증CE, ISO 17025(ANAB) 인정 교정성적서 포함

HiTemp140-FR은 공기 중 t60 39초(t90 2분 43초), 물속 t60 10초(t90 12초)로 응답하고, 측정 간격 4 readings/s ~ 24시간 1회, 메모리 32,512개(트리거 모드 6,502개), 무게 65 g입니다. 교정 정확도는 ±0.1 °C (+20 ~ +140 °C)로 표기됩니다.

구성품·옵션

기본 구성과
별매 부품

구분항목비고
기본 구성HiTemp140 로거(배터리 포함), ISO 17025(ANAB) 인정 교정성적서모델별 프로브 포함
필수 별매IFC400 또는 IFC406PC 통신용
서멀 쉴드HiTemp140-TS — Vented 900262-00, Flush 900263-00−200 ~ +250 °C, -5.25 / -7 / -PT / -FP
거치·고정DLS100(150 °C까지), MagMount-1(−80 ~ 80 °C), MultiMount-Z, Key Ring End Cap
캔·병 고정CF200 캐닝 피팅(140 °C까지, 현행 표기 CF202)병·뚜껑·캔에 고정
소모품 · 기타ER14250-01 Lithium Battery, HiTemp140 O-Ring, MicroDisc(HiTemp140-FP용), ThermoVault Max
주문 옵션프로브 형태·길이, 키링 유무, 교정 만료일 지정연 1회 교정 권장

제품 상세 이미지

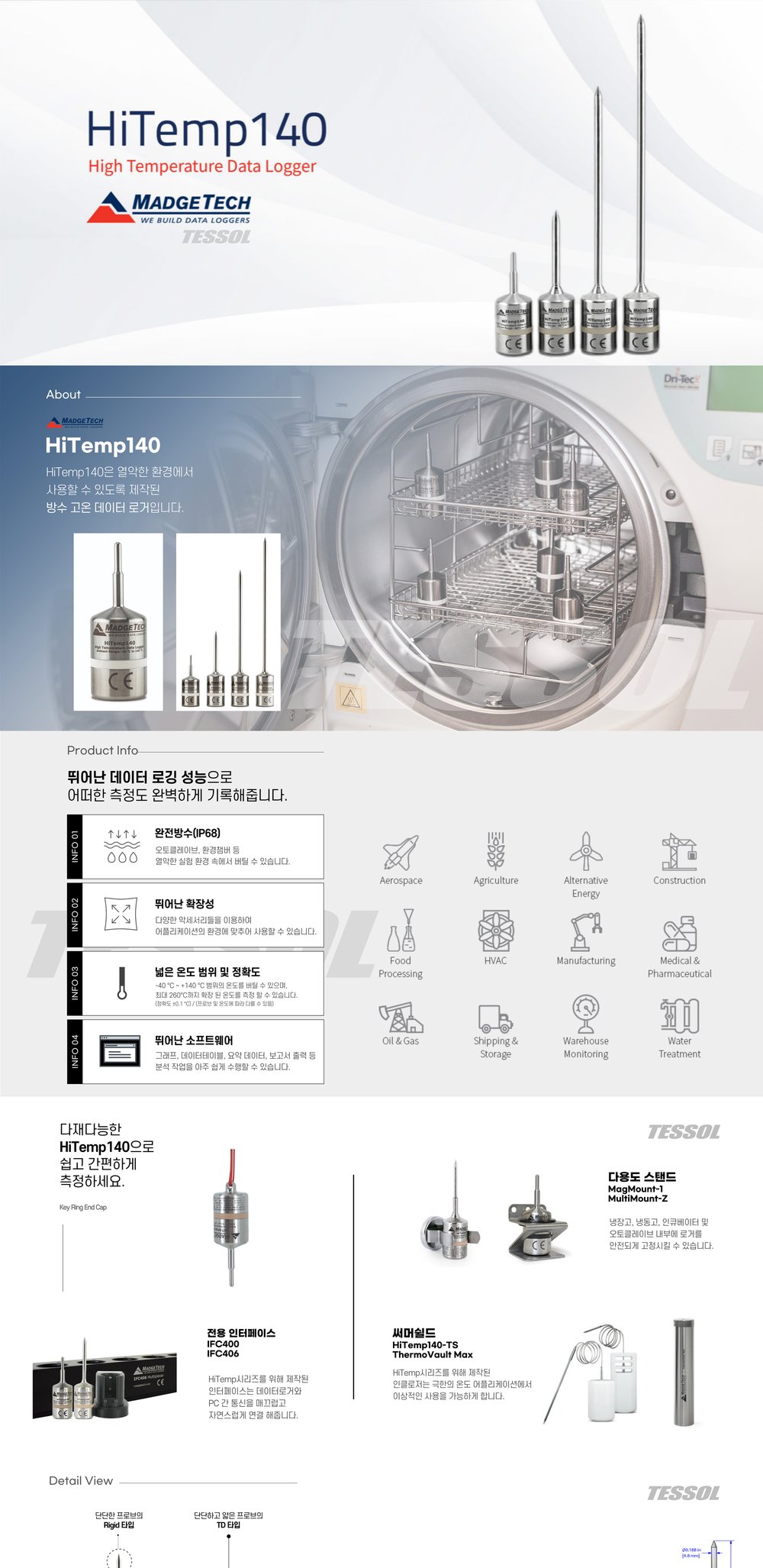

MADGETECH HiTemp140 상세 이미지 1

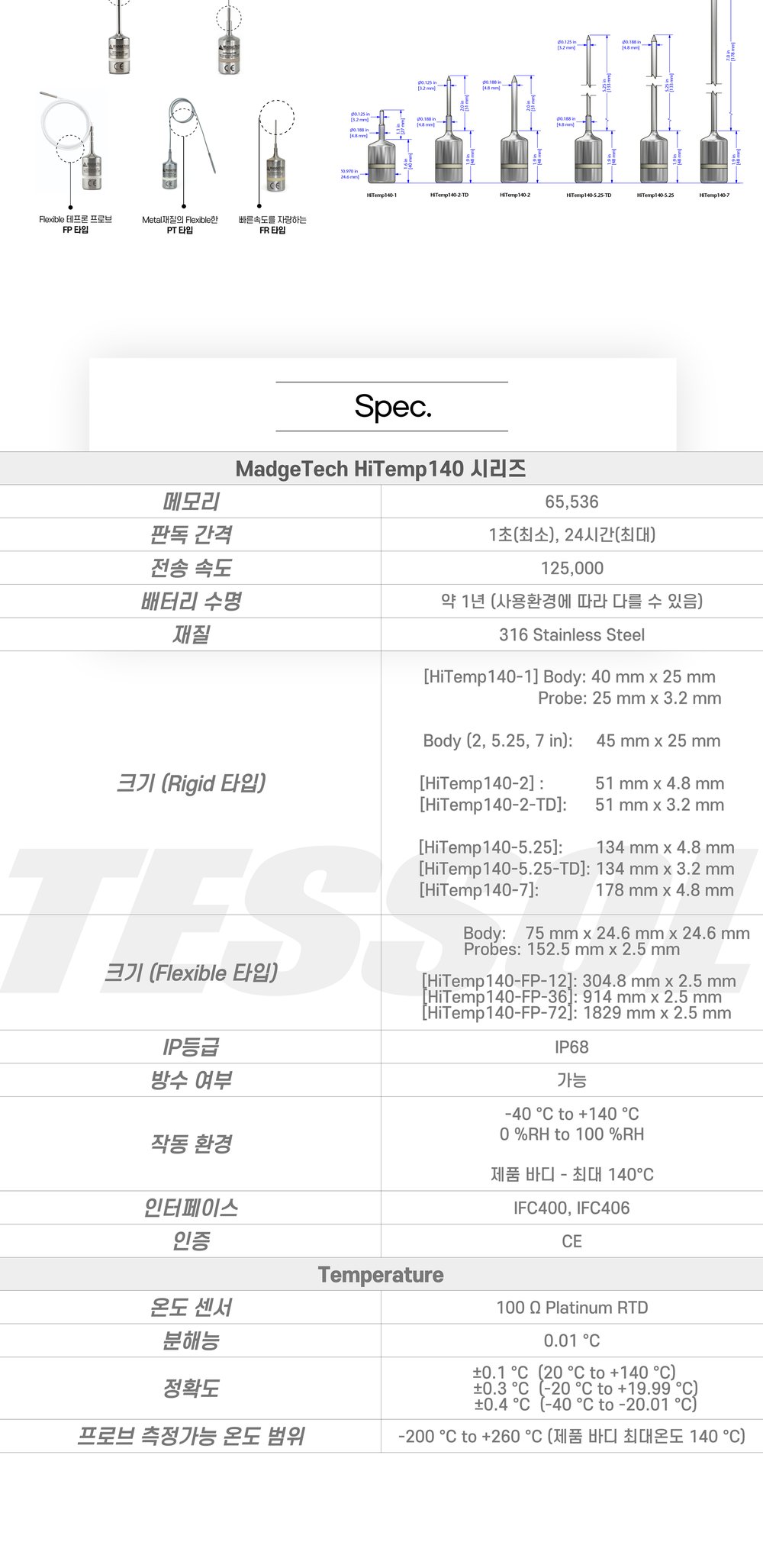

MADGETECH HiTemp140 상세 이미지 2
