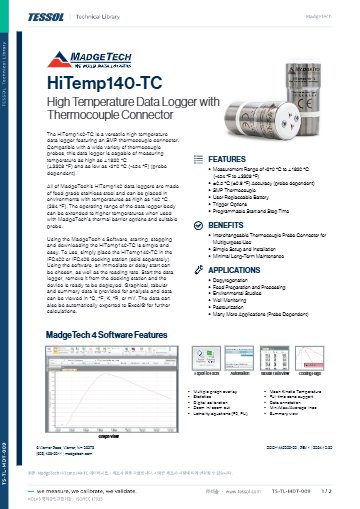

제품 자료: 데이터시트

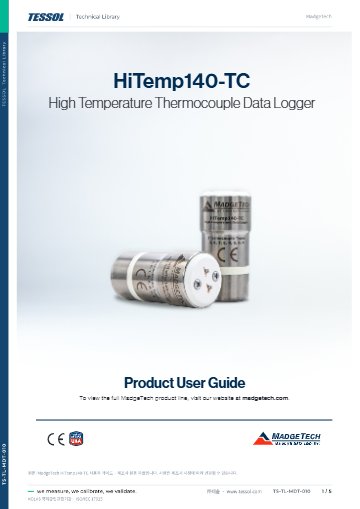

사용자 가이드

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

건열 오븐 속 온도를
열전대로 읽는 고온 로거

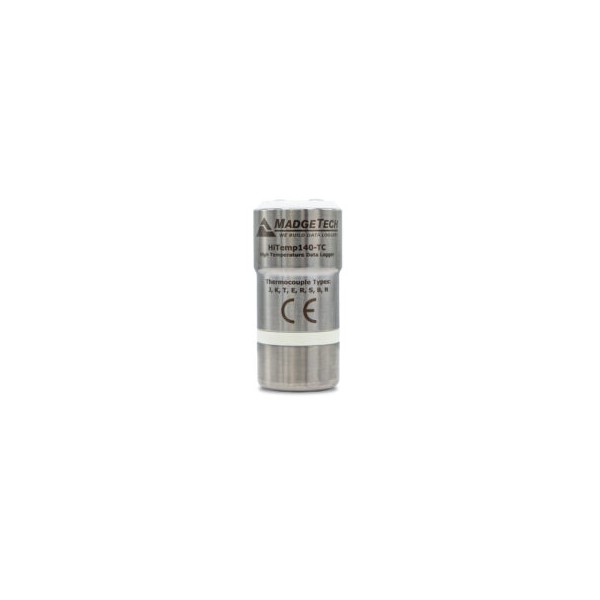

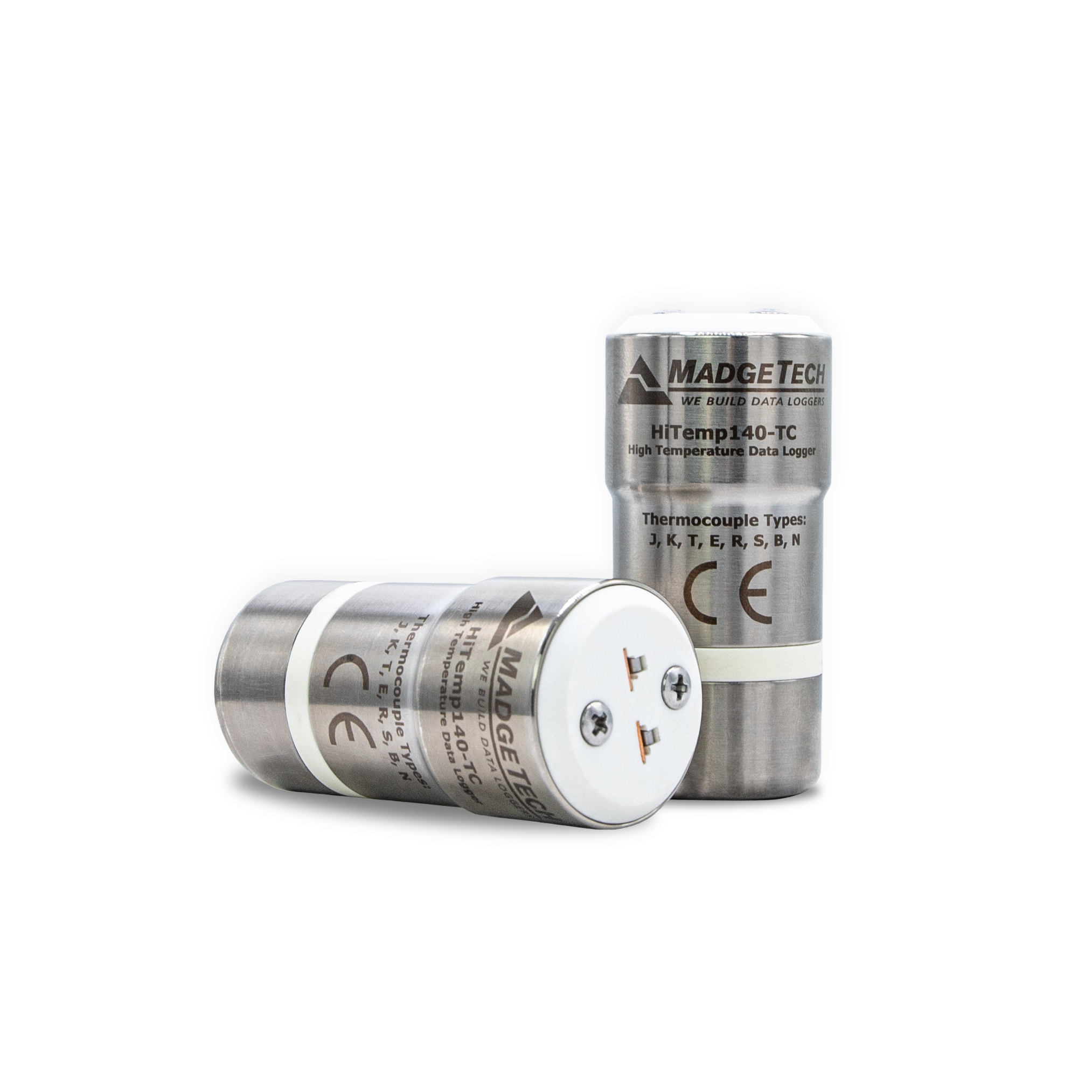

MadgeTech HiTemp140-TC 열전대 커넥터 고온 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech HiTemp140-TC는 SMP 열전대 커넥터에 J, K, T, E, R, S, B, N형 프로브를 바꿔 연결하는 열전대 고온 데이터로거(Thermocouple High-Temperature Logger)로, 열전대에 따라 -270 ~ +1820 °C를 측정하며 ThermoVault Max 서멀 배리어와 함께 건열 오븐과 탈발열 터널의 공정 온도를 기록합니다.

내부 채널이 냉접점을 자동 보상하므로 열전대만 교체해도 보정 작업이 따로 필요 없고, 316 스테인리스 본체는 고온 환경에서도 16,256개 기록을 이어갑니다. 공정마다 로거를 새로 들이지 않고 프로브만 바꾸는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

8종

J · K · T · E · R · S · B · N 열전대

±0.5 °C

내부 채널 0 ~ 50 °C 구간

16,256개

메모리 기록 개수

IP50

보호 등급, 침수 불가

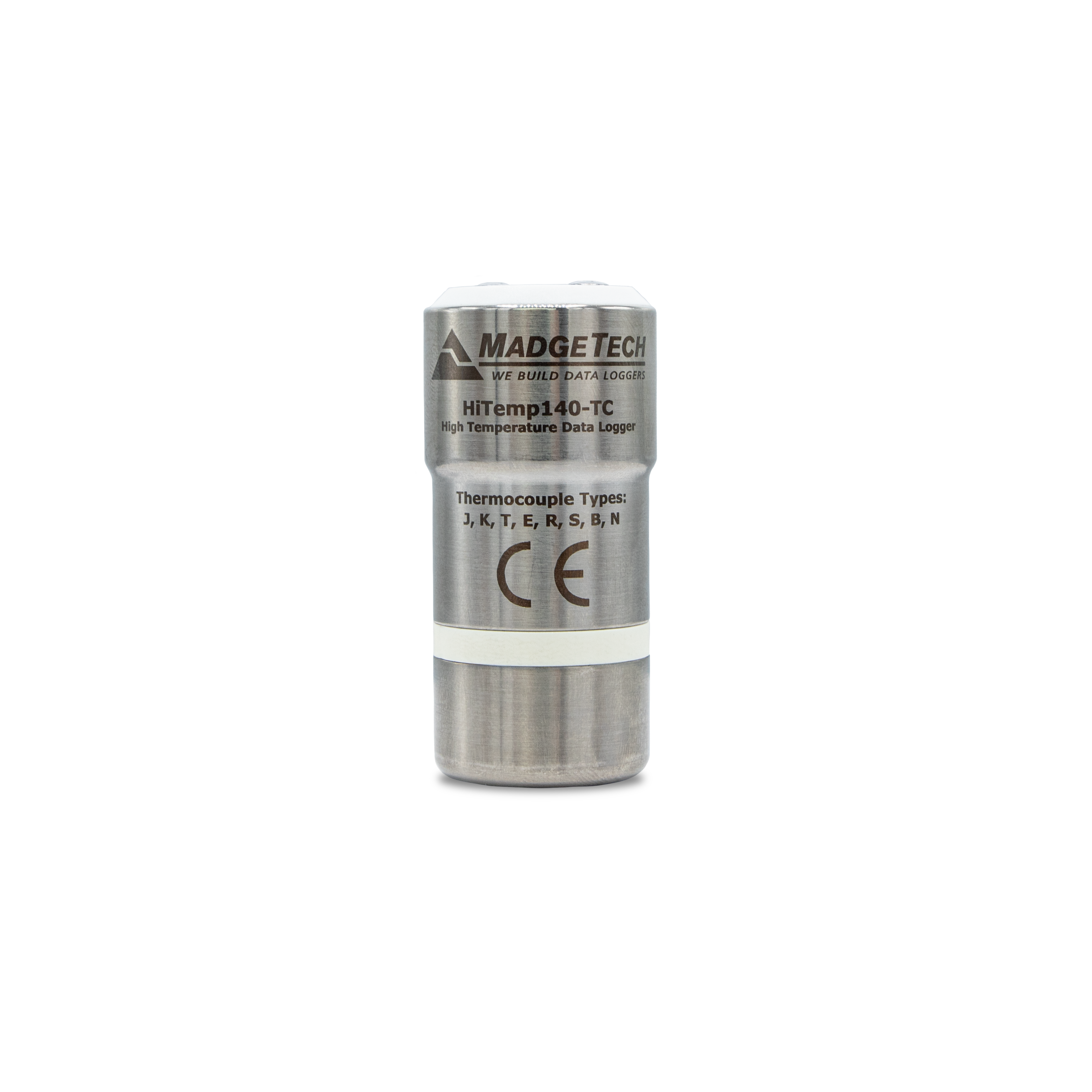

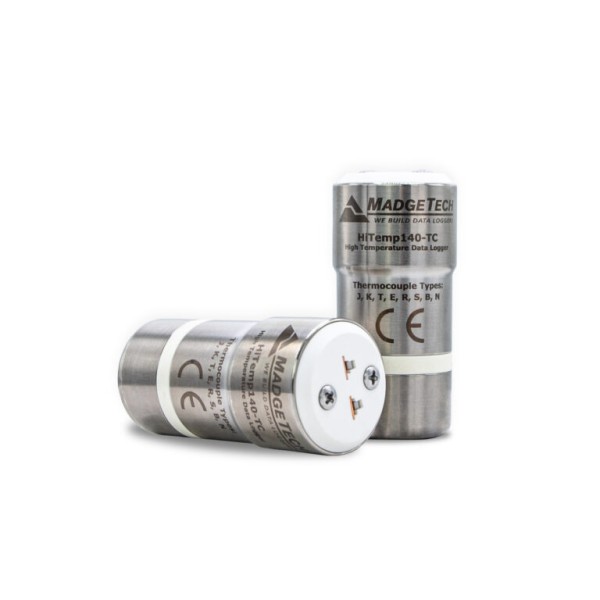

HiTemp140-TC 본체

특징

프로브만 바꿔
공정을 옮기는 구조

핵심 특징	현장에서 달라지는 점
열전대 8종 호환	공정 온도 대역에 맞는 형식을 골라 연결하므로 형식이 다른 공정마다 로거를 따로 구매하지 않습니다.
SMP 소형 커넥터	열전대를 꽂아 바로 연결하고 좁은 틈에서도 케이블 인출이 편합니다.
냉접점 자동 보상	내부 채널이 로거 본체 온도를 재어 냉접점을 보정하므로 외부 보상 장치가 필요 없습니다.
316 스테인리스 본체	316 스테인리스·PPSU 본체로 −40 ~ +140 °C 환경에서 동작하며, IP50 비잠수형입니다.
시작·정지 예약	시작과 정지 시간을 미리 지정해 오븐 가동 시간에 맞춰 기록 구간을 한정합니다.
사용자 교체 배터리	3.6 V 고온용 리튬을 현장에서 직접 교체해 로거를 반송하지 않고 운용을 이어갑니다.

열전대 선택

열전대 형식별
범위와 허용 오차

로거의 정확도는 24 AWG 열전대 선을 기준으로 한 측정 정확도이며 열전대 자체의 허용차는 포함하지 않습니다. 따라서 전체 불확도는 로거 정확도에 열전대 허용차를 더해서 판단합니다.

J, K, T, E, N형은 R, S, B형보다 분해능이 다섯 배 세밀하고 정확도도 높습니다. 백금 계열의 고온 대역이 필요 없다면 J, K, T, E, N형을 선택하세요.

고온 공정에서는 서멀 배리어와 함께

본체는 +140 °C를 넘을 수 없으므로, 그보다 높은 구간에서는 HiTemp140-TC를 호환 로거로 표기한 ThermoVault Max 서멀 배리어를 함께 사용합니다. HiTemp140-TS 서멀 쉴드는 TC와 호환되지 않습니다. IP50 구조라 물이나 증기에 담그면 안 되므로 증기 오토클레이브 공정에는 IP68 프로브를 연결하는 HiTemp140-M12를 선택하세요.

사용 방법

HiTemp140-TC 열전대 커넥터 로거
도킹 스테이션 연결과 다운로드

HiTemp140-TC는 IFC400 또는 IFC406 USB 도킹 스테이션(125,000 baud)으로 PC에 연결해 MadgeTech 4 Standard 또는 Secure에서 시작하고 내려받습니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC400	로거 1대를 올리는 USB 도킹 스테이션(별매)
IFC406	로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(별매)

처음 연결하는 순서

순서	할 일
1	madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2	IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3	로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4	로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5	열전대 커넥터에 프로브를 연결하고 측정 위치에 배치하세요.
6	회수한 로거를 도킹 스테이션에 올려 Stop, Download 순서로 기록을 받습니다.

IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. 기록 중에 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

열전대 8종과
내부 채널 사양

열전대 형식	측정 범위 (프로브에 따라)	분해능	정확도 (24 AWG)
J	-210 ~ +760 °C	0.1 °C	±0.5 °C
K	-270 ~ +1370 °C	0.1 °C	±0.5 °C
T	-270 ~ +400 °C	0.1 °C	±0.5 °C
E	-270 ~ +980 °C	0.1 °C	±0.5 °C
N	-270 ~ +1300 °C	0.1 °C	±0.5 °C
R	-50 ~ +1760 °C	0.5 °C	±2.0 °C
S	-50 ~ +1760 °C	0.5 °C	±2.0 °C
B	+50 ~ +1820 °C	0.5 °C	±2.0 °C

공통 사양

항목	사양
채널 구성	채널 1: 내부 · 채널 2: 열전대
열전대 커넥터	SMP 소형 암 커넥터 · 최대 열전대 저항 100 Ω
냉접점 보상	내부 채널 기준 자동 보상
내부 채널	-40 ~ +140 °C · 분해능 0.01 °C · ±0.5 °C (0 ~ 50 °C)
전체 측정 범위	-270 ~ +1820 °C (프로브에 따라)
메모리	16,256개 (트리거 설정 모드 5,418개) · 랩 지원
기록 간격	1초 ~ 24시간마다 1회
시작 · 정지	즉시 또는 최대 18개월 지연 시작 · 수동 또는 지정 시간 정지
암호 보호	선택 (설정 변경만 제한)
배터리	3.6 V 고온용 리튬, 사용자 교체 · 25 °C, 1분 간격 일반 2년
시간 정확도	25 °C 월 ±1분
데이터 형식	날짜·시간 기록, °C · K · °F · °R · mV
컴퓨터 연결	IFC400 또는 IFC406 USB 도킹 스테이션 필요, 125,000 baud
소프트웨어	MadgeTech 4 Standard 4.2.25.15 이상 / Secure 4.2.24.16 이상, Windows XP SP3 이상
사용 환경	-40 ~ +140 °C · 0 ~ 100 %RH, 결로 없음 · 0.002 ~ 100 PSIA
보호 등급	IP50
본체	55.9 × 25.4 × 25.4 mm · 99 g · 316 스테인리스, PPSU, 유리 충전 열가소성 수지
인증	CE

활용 분야

고온 공정의
온도 이력 기록

탈발열 터널 — ThermoVault Max 서멀 배리어에 넣어 발열물질 제거 공정의 온도 이력을 기록합니다.
건열 오븐 — ThermoVault Max와 함께 오븐 내부의 가열 이력을 남깁니다.
식품 가열 공정 — 가열 중 제품 온도 변화를 열전대 프로브로 측정합니다.
가열로 프로파일링 — ThermoVault Max와 함께 가열로 안의 온도 곡선을 기록합니다.

선택 가이드

프로브 방식별
권장 모델

이럴 때 (현장 조건)	권장 모델	선택 이유
열전대를 바꿔 끼우며 고온을 측정할 때	HiTemp140-TC	SMP 커넥터로 8종 열전대를 교체합니다.
RTD 프로브로 -200 ~ +500 °C를 측정할 때	HiTemp140-M12	M12 커넥터로 RTD 프로브를 교체합니다.
휘어지는 Pt100으로 -200 ~ +350 °C를 측정할 때	HiTemp140-PT	확장 범위 Pt100 프로브 구성입니다.
물이나 증기 멸균에 넣어야 할 때	HiTemp140-M12	IP68 프로브를 연결하면 해당 등급을 따릅니다.

구성·옵션

구성품과
필요 장비

구성품 — HiTemp140-TC 로거 본체(SMP 열전대 커넥터형).
열전대 — J, K, T, E, R, S, B, N형 중 공정에 맞는 형식을 별도로 준비합니다.
필요 장비 — IFC400 또는 IFC406 도킹 스테이션.
옵션 — ThermoVault Max 서멀 배리어(HiTemp140-TS 서멀 쉴드는 TC와 호환되지 않습니다).

온도 감시

로거와 열전대의
교정 연계

고온 공정의 기록은 로거와 열전대를 함께 교정해야 신뢰할 수 있습니다. 로거의 정확도에는 열전대 허용차가 들어 있지 않으므로 열전대도 교정 대상에 포함하세요. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

HiTemp140-TC와 함께 보는
고온 로거

HiTemp140-TC를 탈발열 공정에 사용할 수 있습니까?
네, ThermoVault Max 서멀 배리어와 함께 사용합니다. ThermoVault Max는 HiTemp140-TC를 호환 로거로 표기하며 건열에서 +400 °C까지 견딥니다.
HiTemp140-TC의 ±0.5 °C에 열전대 오차도 포함됩니까?
아니요, 로거 측정 정확도이며 24 AWG 열전대 기준입니다. 열전대 허용차는 별도로 더해서 판단합니다.
HiTemp140-TC를 증기 오토클레이브에 넣어도 됩니까?
아니요, IP50 구조라 물이나 증기에 넣으면 안 됩니다. 증기 멸균에는 HiTemp140-M12를 선택하세요.
HiTemp140-TC는 21 CFR Part 11 환경에서 사용할 수 있습니까?
네, MadgeTech 4 Secure 4.2.24.16 이상과 호환됩니다. 이 소프트웨어가 전자기록 요건에 대응하는 사용자 관리와 감사 추적 기능을 지원합니다.
HiTemp140-TC 고온 열전대 로거는 어디에서 주문 상담을 받습니까?
(주)테솔에 문의하세요. 공정 온도 대역과 열전대 형식, 증기 노출 여부를 알려 주시면 도킹 스테이션과 서멀 배리어를 포함한 견적을 안내해 드립니다.
