MadgeTech HiTemp140-PT 확장 범위 온도 데이터로거

MadgeTech HiTemp140-PT 확장 범위 온도 데이터로거

MODEL
HiTemp140-PT
브랜드
MADGETECH
제품 자료
제품문의 구매하기

프로브 끝은 350 °C까지
본체는 140 °C 안에

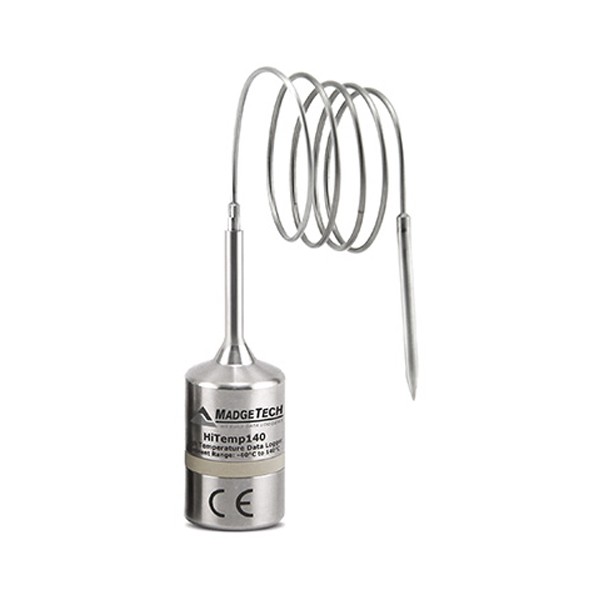

MadgeTech HiTemp140-PT 확장 범위 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech HiTemp140-PT는 12 또는 24 in 굽힘 가능(bendable) 금속 프로브로 −200 ~ +350 °C까지 측정하는 잠수형 고온 온도 데이터로거(High Temperature Data Logger)입니다. 316 스테인리스 IP68 본체는 −40 ~ +140 °C 환경에서 사용하고, 프로브만 더 뜨거운 곳으로 들어갑니다.

스테인리스 프로브를 나선형이나 각도로 구부려 병·바이알처럼 좁은 곳에도 넣습니다. +20 ~ +140 °C 구간의 교정 정확도는 ±0.1 °C이며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

−200 ~ +350 °C

굽힘 금속 프로브 측정 범위

±0.1 °C

+20 ~ +140 °C 교정 정확도

IP68

수심 230 ft(70 m)까지

32,256

순환 저장 측정값

요약

HiTemp140-PT
핵심 사양 요약

항목내용
제품 구분단독형 온도 데이터로거입니다. PC 통신에는 별매 IFC400 또는 IFC406 도킹 스테이션이 필요합니다.
센서 · 프로브 범위100 Ω 백금 RTD, −200 ~ +350 °C (−328 ~ +662 °F), 본체는 140 °C 초과 금지
교정 정확도±0.1 °C (+20 ~ +140 °C), ±0.3 °C (−20 ~ +19.99 °C), ±0.4 °C (−40 ~ −20.01 °C)
분해능 · 측정 간격0.01 °C · 1초 1회 ~ 24시간 1회
메모리32,256개 순환 저장
시작 · 정지즉시 또는 최대 18개월 전 지연 시작, 수동 또는 지정 일시 정지
방수 · 재질IP68 잠수형(수심 230 ft, 70 m까지), 316 스테인리스와 Radel
프로브 형태12 in 또는 24 in 굽힘 프로브, 팁 길이 1 in 또는 5 in
소프트웨어MadgeTech 4 Standard 또는 Secure (Windows XP SP3 이상)
인증 · 성적서CE, ISO 17025 인정 교정성적서 포함

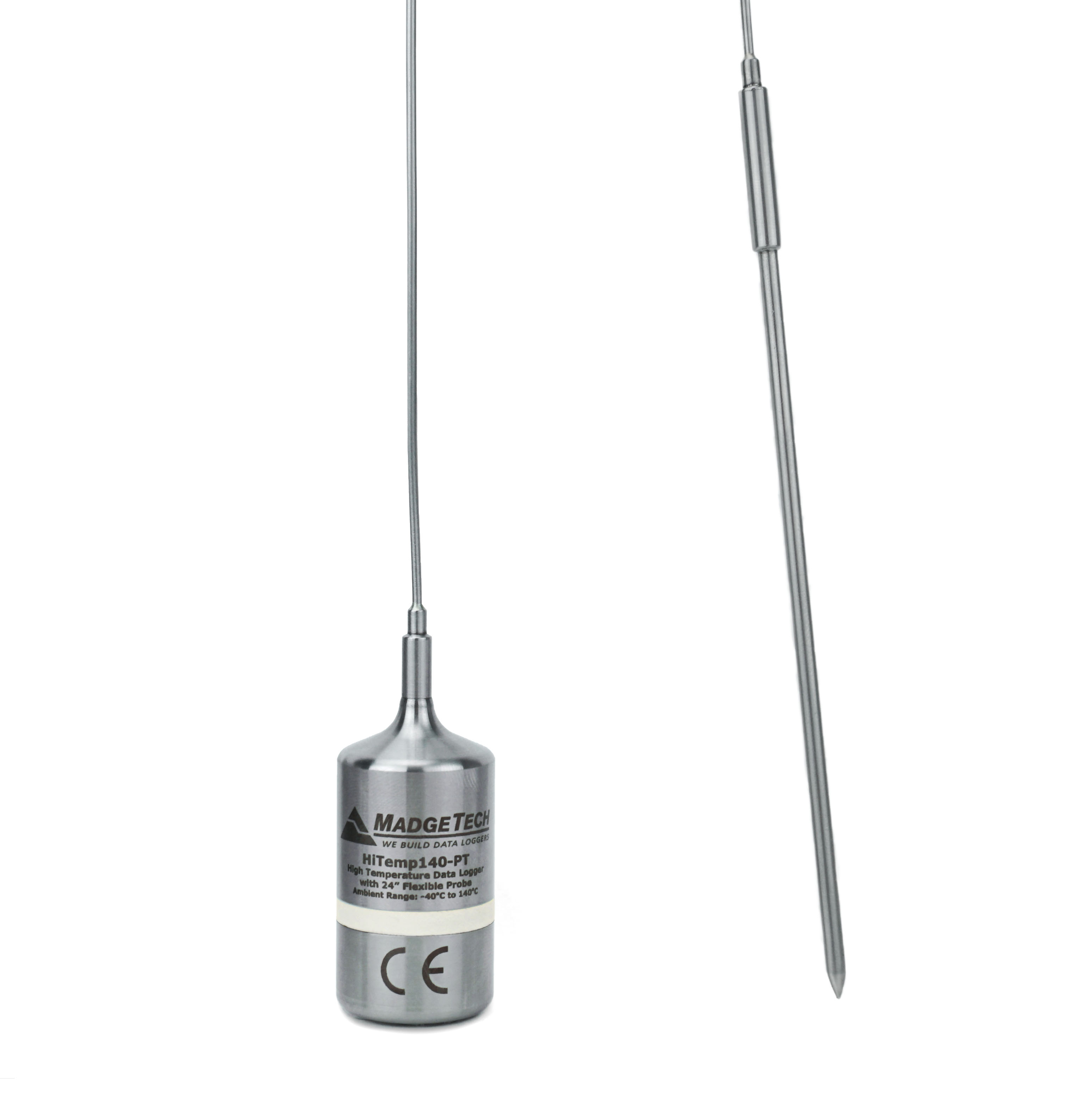

MadgeTech HiTemp140-PT 로거 - 스테인리스 본체와 구부러진 금속 프로브를 함께 놓은 단독 사진
HiTemp140-PT 본체와 굽힘 프로브

특징

굽히는 프로브와
본체 140 °C 한계

핵심 특징현장에서 달라지는 점
프로브 −200 ~ +350 °C고정형 · FP 프로브가 +260 °C까지인 데 비해 프로브 끝을 350 °C까지 넣을 수 있습니다.
굽힘 가능한 금속 프로브나선, 굽힘, 각도로 꺾어 병·바이알 같은 좁은 공간 안쪽까지 프로브를 넣습니다.
12 in · 24 in 선택측정점의 깊이에 맞춰 프로브 길이를 고르고, 팁은 1 in 또는 5 in 가운데 정합니다.
IP68 잠수형 본체수심 230 ft(70 m)까지 견디는 316 스테인리스 본체라 물속 측정에도 씁니다.
±0.1 °C 교정 정확도+20 ~ +140 °C 구간에서 0.01 °C 분해능으로 기록해 공정 편차를 숫자로 비교합니다.
지연 시작 · 트리거최대 18개월까지 시작을 미루고, Window 또는 Two Point(bi-level) 트리거로 기록 구간을 나눕니다.
살균 지표 계산MadgeTech 4에서 A0, F0, Fd, Fh, PU 치사율과 MKT, 통계 값을 계산합니다.
서멀 쉴드 호환HiTemp140-TS 서멀 쉴드와 ThermoVault Max를 함께 써서 본체 한계 위의 공정에 대응합니다.

모델 비교

굽힘 프로브 5개 구성과
품번

모델품번구성프로브 팁굽힘 구간
HiTemp140-PT-1900230-0024 in 굽힘 프로브, 1 in piercing tip1.7 × 0.125 in (42 × 3.2 mm)22 × 0.062 in (559 × 1.6 mm)
HiTemp140-PT-1-KR902152-00위 구성 + 키링 엔드캡1.7 × 0.125 in (42 × 3.2 mm)22 × 0.062 in (559 × 1.6 mm)
HiTemp140-PT-5900243-0024 in 굽힘 프로브, 5 in piercing tip4.8 × 0.125 in (121 × 3.2 mm), 손잡이 1 × 0.188 in (25 × 4.8 mm)22 × 0.062 in (559 × 1.6 mm)
HiTemp140-PT-5-KR902365-00위 구성 + 키링 엔드캡4.8 × 0.125 in (121 × 3.2 mm), 손잡이 1 × 0.188 in (25 × 4.8 mm)22 × 0.062 in (559 × 1.6 mm)
HiTemp140-PT-1-12902306-0012 in 굽힘 프로브, 1 in tip (제품 페이지 표기 HiTemp140-PT-12)1.7 × 0.125 in (42 × 3.2 mm)12 × 0.062 in (305 × 1.6 mm)

프로브는 최소 굽힘 반경 0.25 in까지 구부릴 수 있습니다. 두 용접 이음부에서는 1 in(25 mm) 이내를 굽히지 않습니다.

구성 조합

목적별로 묶은
구성 조합 예시

목적구성이런 점이 맞습니다
병·바이알 안쪽 온도 기록HiTemp140-PT-1-12 + IFC400 + MadgeTech 4 Standard12 in 프로브를 구부려 좁은 공간에 넣고, 로거 한 대를 도킹 스테이션에서 설정·회수하는 기본 구성입니다.
깊은 측정점HiTemp140-PT-1 또는 -5 + IFC400 + MadgeTech 4 Standard24 in 프로브라 깊은 곳까지 닿습니다. 1 in tip과 5 in tip 가운데 측정점에 맞춰 고릅니다.
본체 한계(140 °C) 위의 공정HiTemp140-PT + HiTemp140-TS 서멀 쉴드 + IFC400쉴드는 Vented(900262-00)와 Flush(900263-00)가 있으며 쉴드를 쓰면 로거를 −200 ~ +250 °C에서 사용합니다. ThermoVault Max도 호환됩니다.
여러 대 동시 회수HiTemp140-PT 여러 대 + IFC406 + MadgeTech 4IFC406은 최대 6대를 동시에 내려받습니다. 1대씩 다루면 IFC400으로 충분합니다.
Part 11 대응 기록HiTemp140-PT + IFC400 또는 IFC406 + MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 쓰는 구성이며 IQ/OQ/PQ 프로토콜이 포함됩니다.

도킹 스테이션으로 연결

로거를 IFC400 또는 IFC406 도킹 스테이션에 올리면 MadgeTech 4의 Connected Devices 패널에 나타납니다. 시작 설정도, 회수 후 데이터 내려받기도 이 연결에서 이루어집니다.

사용 방법

처음 연결부터
데이터 회수까지

처음 연결하는 순서

  1. MadgeTech 4를 설치합니다. MTInstaller.exe를 실행하며 .NET Framework 4.0이 필요합니다.
  2. 설치 마법사가 안내하기 전에는 IFC를 PC에 연결하지 않습니다. 안내가 나오면 경고 라벨을 떼고 USB로 연결합니다.
  3. File > Options > Communication에서 IFC가 보이는지, 파란 LED가 켜졌는지 확인합니다.
  4. 로거를 도킹 스테이션에 올려 Connected Devices 패널에 표시되게 합니다.
  5. Custom Start에서 시작 방법과 측정 간격을 정하고 Start를 누른 뒤, 로거를 분리해 배치합니다.

설정 항목

  • 시작 종류 — Custom Start 외에 Quick Start, Batch Start, Real Time Start를 쓸 수 있습니다.
  • 시작 시점 — 즉시 시작하거나 최대 18개월 전에 지연 시작을 지정합니다. 상태는 Running, Waiting to Start, Waiting to Manual Start로 표시됩니다.
  • 측정 간격 — 1초 1회부터 24시간 1회까지입니다. 짧은 간격은 배터리 수명을 크게 줄입니다.
  • 트리거 — Properties > Trigger에서 Window 또는 Two Point(bi-level)를 정합니다.
  • 비밀번호 — Properties > General > Set Password에서 설정합니다. 설정 변경만 제한됩니다.

데이터 내려받기

  1. 회수한 로거를 도킹 스테이션에 올립니다.
  2. Connected Devices에서 선택하고 Stop, Download 순서로 누릅니다.
  3. 보고서 이름을 정해 PC에 저장합니다.

기록 중에도 받을 수 있으며, 측정 간격이 2초 이상이고 wraparound를 해제한 경우에 가능합니다. 소프트웨어에는 F0·PU 치사율, MKT, 통계, 그래프 겹치기, 디지털 교정, Excel 자동 내보내기 기능이 있습니다.

활용 분야

HiTemp140-PT가 맞는
공정과 현장

  • 오토클레이브 검증 — 멸균 공정의 온도를 굽힘 프로브로 기록합니다.
  • 식품 가공과 HACCP — 식품 준비·가공 공정과 저온 살균(pasteurization) 온도를 남깁니다.
  • 병·바이알 등 좁은 공간 — 프로브를 구부려 용기 안쪽 온도를 잽니다.
  • 세척기 시험 — 식기세척기 공정의 온도를 확인합니다.
  • 환경 조사 — 우물 모니터링 등 환경 연구의 온도를 기록합니다.
  • 건열 멸균 — 서멀 쉴드와 함께 140 °C를 넘는 공정에 씁니다.

서멀 쉴드와 함께

서멀 쉴드를 쓸 때는 로거와 쉴드를 모두 약 25 °C에서 시작합니다. 사용 후에는 약 25 °C 수조에서 15분 이상 식힐 수 있습니다. 140 °C를 넘는 승온이나 복잡한 온도 프로파일은 제조사(MadgeTech)의 적합성 확인이 필요하다고 안내되어 있습니다.

선택 가이드

굽힘 프로브 로거,
언제 PT를 고를까

이럴 때권장 모델이유
프로브 끝이 260 °C를 넘어 350 °C까지 갈 때HiTemp140-PT프로브 범위가 −200 ~ +350 °C입니다. 고정형 · FP 프로브는 +260 °C까지입니다.
가늘고 가벼운 플렉시블 프로브가 필요할 때HiTemp140-FPPTFE·PFA 계열 플렉시블 프로브이며 최대 260 °C입니다. PT는 금속 굽힘 프로브입니다.
측정점이 깊을 때와 얕을 때PT-1 / PT-5 (24 in), PT-1-12 (12 in)측정점의 깊이에 맞춰 12 in와 24 in, 1 in tip과 5 in tip을 고릅니다.
열전대로 더 넓은 범위를 잴 때HiTemp140-TC열전대 연결 모델이지만 IP50 비잠수형입니다.
프로브를 바꿔 끼우는 RTD 로거가 필요할 때HiTemp140-M12M12 RTD 프로브를 별매로 연결하며 로거 단독 IP40입니다.
1대씩 또는 여러 대를 회수할 때IFC400 / IFC4061대면 IFC400, 6대 동시 다운로드는 IFC406입니다.

구매 전 확인 체크리스트

  • 프로브 끝 온도 — 260 °C를 넘어 350 °C까지 필요한지, 본체가 놓일 위치가 140 °C 이내인지.
  • 프로브 길이와 팁 — 12 in와 24 in, 1 in tip과 5 in tip.
  • 굽힘 방식 — 최소 굽힘 반경 0.25 in, 용접 이음부 1 in 이내는 굽히지 않는 점.
  • 서멀 쉴드 필요 여부 — HiTemp140-TS(Vented 또는 Flush)와 ThermoVault Max.
  • PC 연결 — 도킹 스테이션은 별매이며 IFC400 또는 IFC406을 고릅니다.
  • 소프트웨어 버전 — 2018년 5월 이후 입고된 HiTemp140 시리즈는 Standard 4.2.13.1, Secure 4.2.12.1 이상입니다.
  • Part 11 대응이 필요하면 MadgeTech 4 Secure.
  • 교정 — 성적서가 포함되며 MadgeTech는 연 1회 교정을 권장합니다.

주의

사용 전에 알아 둘
한계와 안전 경고

  • 본체는 140 °C를 넘기면 안 됩니다. 140 °C 초과 노출 시 폭발 가능 경고가 있으며, 프로브 350 °C 측정과 본체 한계는 별개입니다.
  • 배터리는 양극(+)이 프로브 쪽(위)을 향하게 넣습니다. 잘못 넣으면 작동하지 않거나 고온에서 폭발할 수 있습니다.
  • 배터리를 150 °C 넘게 가열하면 누액·폭발이 일어날 수 있고, 단락·충전·과방전·압착·관통·소각은 금지입니다.
  • 프로브 정확도는 −40 ~ +140 °C 구간 세 단계로만 정해져 있습니다.
  • 고온 인디케이터 스티커(143 °C 초과 시 점이 검게 변함)는 쉴드가 아니라 로거에 붙입니다.
  • 빠른 측정 간격과 극한 온도는 배터리 수명을 크게 줄입니다. O-링은 액체의 침투를 막으므로 상태를 관리하세요.
  • HiTemp140-TC는 IP50 비잠수형, HiTemp140-M12는 로거 단독 IP40입니다. 습열 환경에서는 등급을 먼저 확인하세요.

상세 사양

HiTemp140-PT
전체 사양

항목사양
센서100 Ω 백금 RTD
프로브 측정 범위−200 ~ +350 °C (−328 ~ +662 °F), 본체는 140 °C 초과 불가
분해능0.01 °C
교정 정확도±0.1 °C (+20 ~ +140 °C), ±0.3 °C (−20 ~ +19.99 °C), ±0.4 °C (−40 ~ −20.01 °C)
메모리32,256개
측정 간격1초 1회 ~ 24시간 1회
시작 · 정지즉시 또는 최대 18개월 지연 시작 · 수동 또는 지정 일시 정지
트리거Window / Two Point(bi-level)
시계 정확도±1분/월 (20 ~ 30 °C, 단독 모드)
배터리사용자 교체 리튬, 교체품 ER14250-01 Lithium Battery · 1분 간격 기준 일반 2년 (빠른 간격·극한 온도에서 크게 단축)
재질 · 보호 등급316 스테인리스, Radel · IP68 잠수형, 수심 230 ft(70 m)까지
작동 환경−40 ~ +140 °C, 0 ~ 100 %RH, 0.002 ~ 100 PSIA
본체 크기 · 무게1.75 in × 0.97 in 직경 (45 × 25 mm) · 120 g
통신IFC400 또는 IFC406 필요, 125,000 baud
OS · 소프트웨어Windows XP SP3 이상 · MadgeTech 4 Standard / Secure (2018년 5월 이후 입고품은 4.2.13.1 / 4.2.12.1 이상)
비밀번호선택, 설정 변경만 제한
인증CE, ISO 17025 인정 교정성적서 포함

구성품·옵션

기본 구성과
별매 부품

구분항목비고
기본 구성HiTemp140-PT 로거 본체와 굽힘 프로브, ISO 17025 인정 교정성적서키링 엔드캡 포함 여부는 -KR 모델로 선택
필수 별매IFC400 또는 IFC406 USB 도킹 스테이션PC 통신에 필요
서멀 쉴드HiTemp140-TS — Vented 900262-00, Flush 900263-00−200 ~ +250 °C, HiTemp140-PT 호환
서멀 배리어ThermoVault Max Extreme Temperature Thermal BarrierHiTemp140-PT 호환
거치DLS100, MagMount-1, MultiMount-Z설치 환경에 맞게 선택
소모품 · 기타ER14250-01 Lithium Battery, HiTemp140 O-Ring (HiTemp140 · PR140 · PRTemp140 · PR1000 공용), Key Ring End Cap배터리·O-링 교체
주문 옵션교정 만료일 지정MadgeTech는 연 1회 교정 권장

제품 상세 이미지

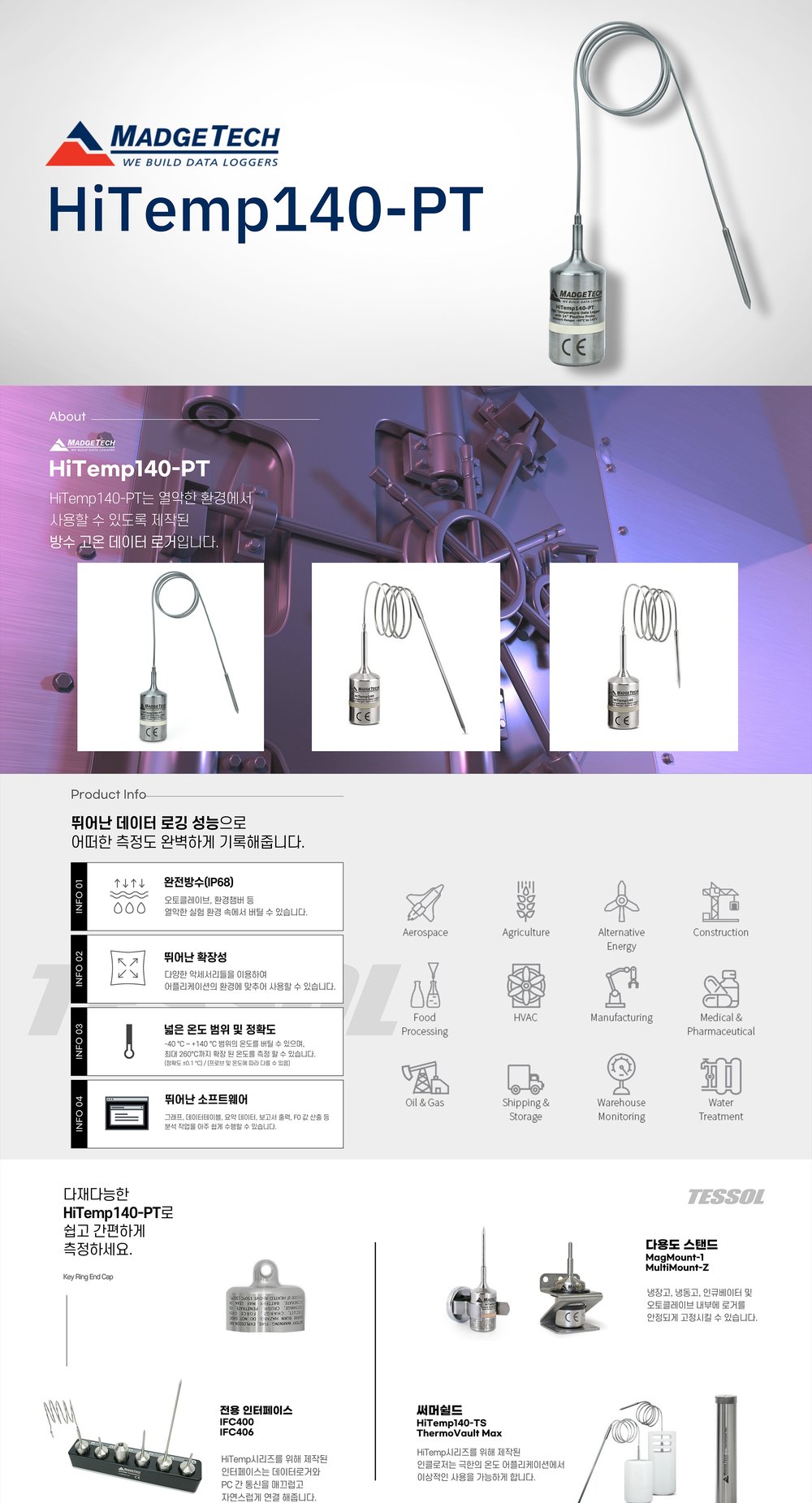

MADGETECH HiTemp140-PT 상세 이미지 1

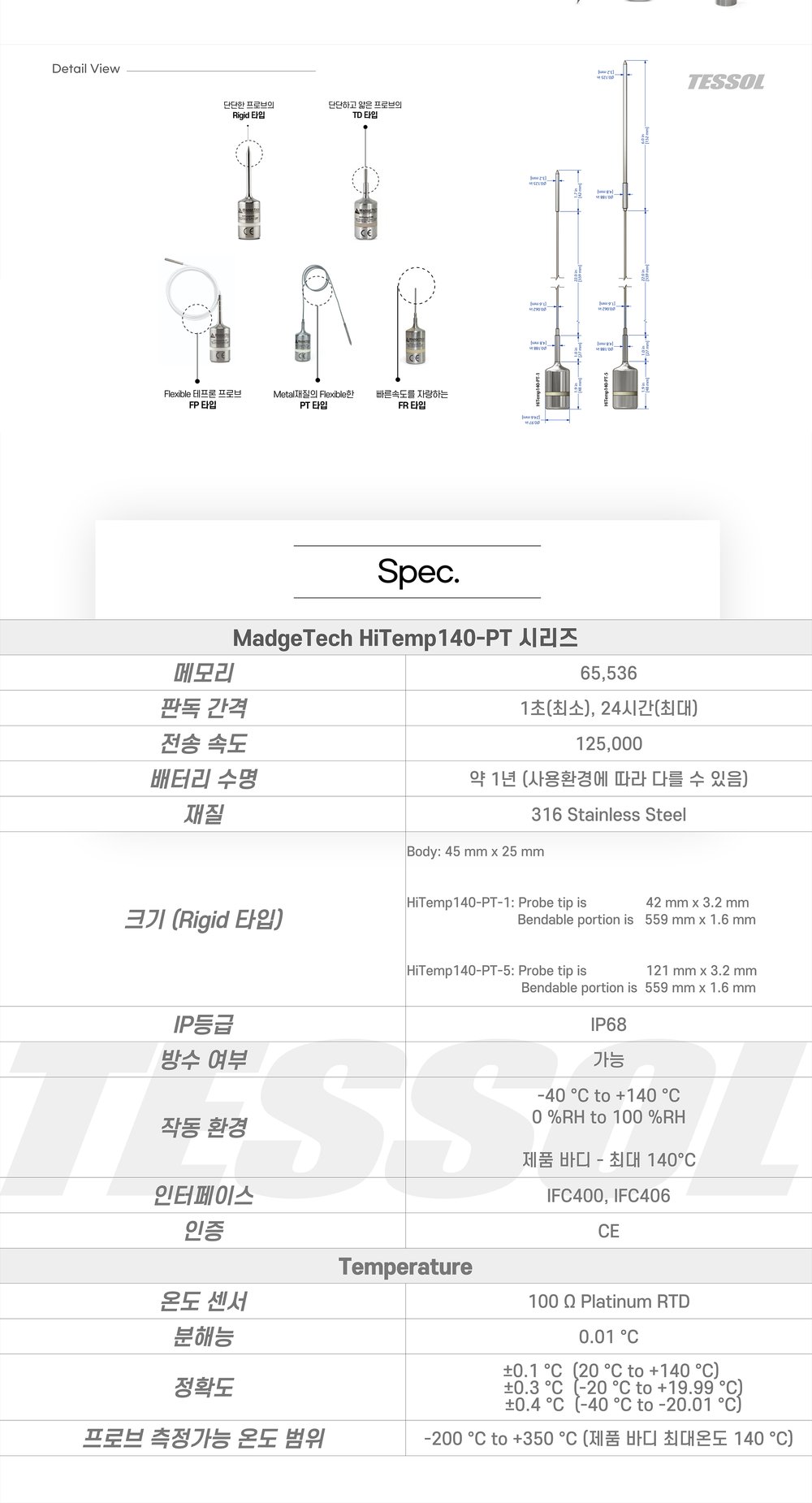

MADGETECH HiTemp140-PT 상세 이미지 2
