MadgeTech IFC406 6포트 멀티플렉서 인터페이스 (로거 최대 6대 연결)

MadgeTech IFC406 6포트 멀티플렉서 인터페이스 (로거 최대 6대 연결)

MODEL
IFC406
브랜드
MADGETECH
제품 자료
제품문의 구매하기

USB 하나에 로거 6대한 번에 연결·내려받기

MadgeTech IFC406 6포트 멀티플렉서 인터페이스

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech IFC406은 USB 포트 하나로 140 시리즈·1000 시리즈 로거를 최대 6대까지 한 번에 연결하고 내려받는 6포트 멀티플렉서(Multiplexer) 데이터 로거 인터페이스(품번 900325-00)입니다.

양극산화 6061 알루미늄 본체의 크기는 241.3 × 47 × 42.9 mm, 무게는 698 g이며, 로거를 키링에 단 채로 도킹해 원클릭으로 설정·시작·정지·다운로드를 처리합니다. 각 로거의 판독값은 인터페이스 위 해당 번호 위치로 표시됩니다. 이 인터페이스는 (주)테솔이 국내에 공식 공급합니다.

6대

USB 포트 1개에 연결하는 로거 수

125,000 bps

통신 속도

−20 ~ +50 °C

본체 작동 온도

698 g

양극산화 6061 알루미늄 본체

MadgeTech IFC406 인터페이스 - 6포트 본체와 USB 케이블 구성품 단독 사진
IFC406 인터페이스

사양 요약

IFC406 핵심 사양요약

항목내용
구분인터페이스 (6포트 멀티플렉서)
품번900325-00
포트 수6 (USB 포트 1개로 연결)
호환 로거MadgeTech 140 시리즈, 1000 시리즈
구성USB 케이블, IFC406 인터페이스
본체양극산화 6061 알루미늄, 241.3 × 47 × 42.9 mm, 698 g
통신 · 연결125,000 bps, USB Micro-B to USB
보호 등급 · 작동 온도IP20, 본체 −20 ~ +50 °C
PC 환경Windows XP SP3 이상, MadgeTech 4 소프트웨어

특징

한 번에 여러 대를회수하는 6포트 구조

핵심 특징현장에서 달라지는 점
USB 포트 하나에 6대로거를 회수할 때마다 포트를 바꿔 꽂지 않고, 최대 6대를 한꺼번에 연결해 다운로드합니다.
키링을 단 채 도킹로거에서 키링을 떼지 않고 그대로 포트에 꽂을 수 있어 도킹 준비 단계가 줄어듭니다.
원클릭 조작설정, 시작, 정지, 다운로드를 원클릭으로 처리하므로 여러 대를 반복해서 다룰 때 조작 횟수가 줄어듭니다.
번호 위치로 보는 판독값각 로거의 판독값이 인터페이스 위 해당 번호 위치로 표시되어 어느 포트의 로거인지 헷갈리지 않습니다.
포트별 상태 LED전원을 알리는 파란 LED 하나와 포트마다 빨강·초록 상태 LED가 있어 포트별 상태를 본체에서 볼 수 있습니다.
140·1000 시리즈 폭넓은 호환HiTemp140 계열부터 RHTemp1000, Temp1000IS까지 같은 본체 형태의 MadgeTech 로거를 한 인터페이스로 묶습니다.
Batch Start한 대에 설정한 내용을 같은 모델·펌웨어의 다른 장치에 적용하므로 여러 대를 같은 조건으로 시작할 때 설정을 반복하지 않아도 됩니다.

비교

IFC406과 IFC400,다중 연결의 차이

IFC406은 6포트 멀티플렉서이고, IFC400은 로거를 한 대씩 꽂는 USB 도킹 스테이션입니다. 한 번에 다룰 로거가 6대 이하로 여러 대라면 IFC406, 한 대씩 연결한다면 IFC400이 맞습니다.

항목IFC406IFC400
연결 방식6포트 멀티플렉서, USB 포트 1개에 최대 6대USB 도킹 스테이션, 로거 1대씩
품번900325-00900319-00
구성USB 케이블, IFC406 인터페이스USB 케이블, USB 도킹 스테이션
적용 로거140 시리즈·1000 시리즈 로거HiTemp140 계열, PR140, Temp1000IS 등 IFC400 요구 로거
통신 속도125,000 bps125,000 baud
NanoTemp125통신 키트(902677-00) 어댑터로 연결통신 키트(902677-00) 어댑터로 연결
이럴 때로거 여러 대를 한 번에 연결하고 내려받을 때로거를 한 대씩 연결할 때

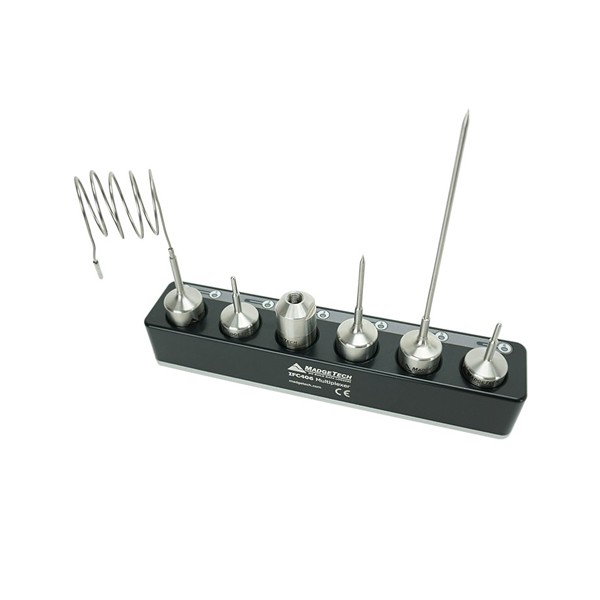

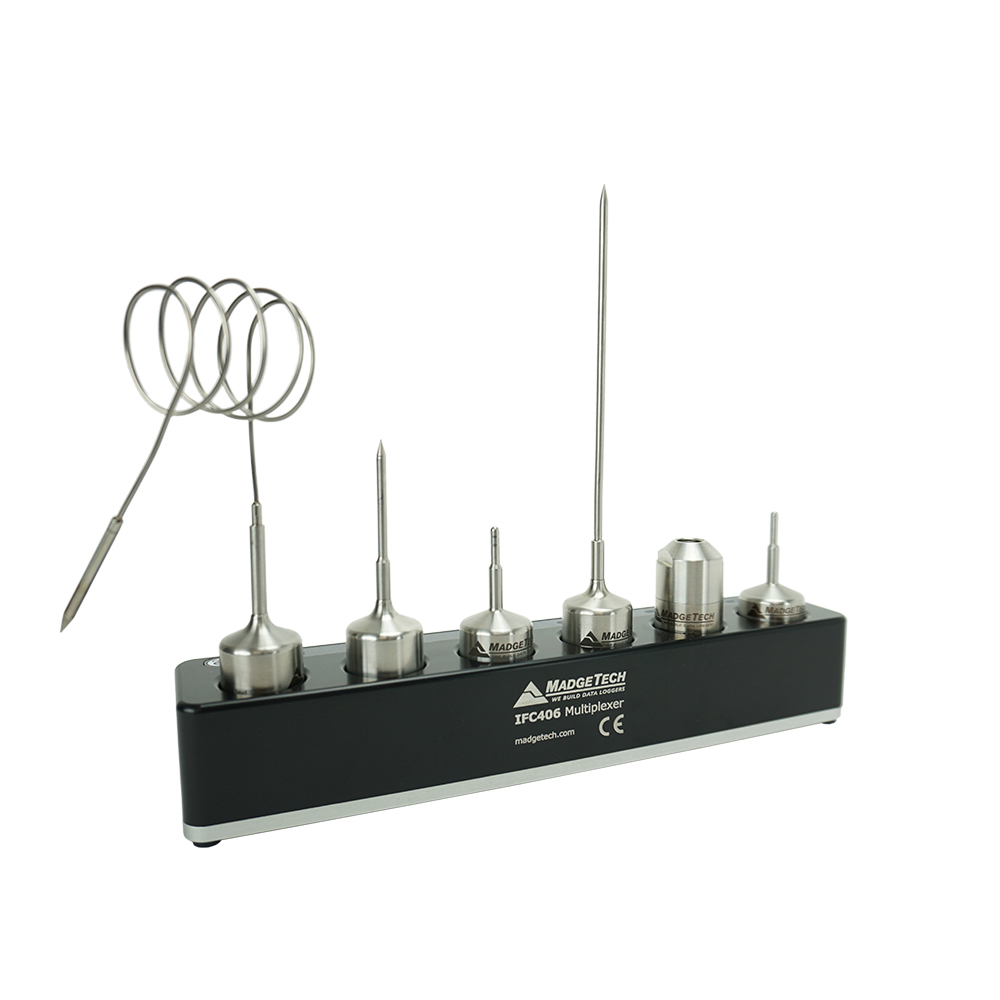

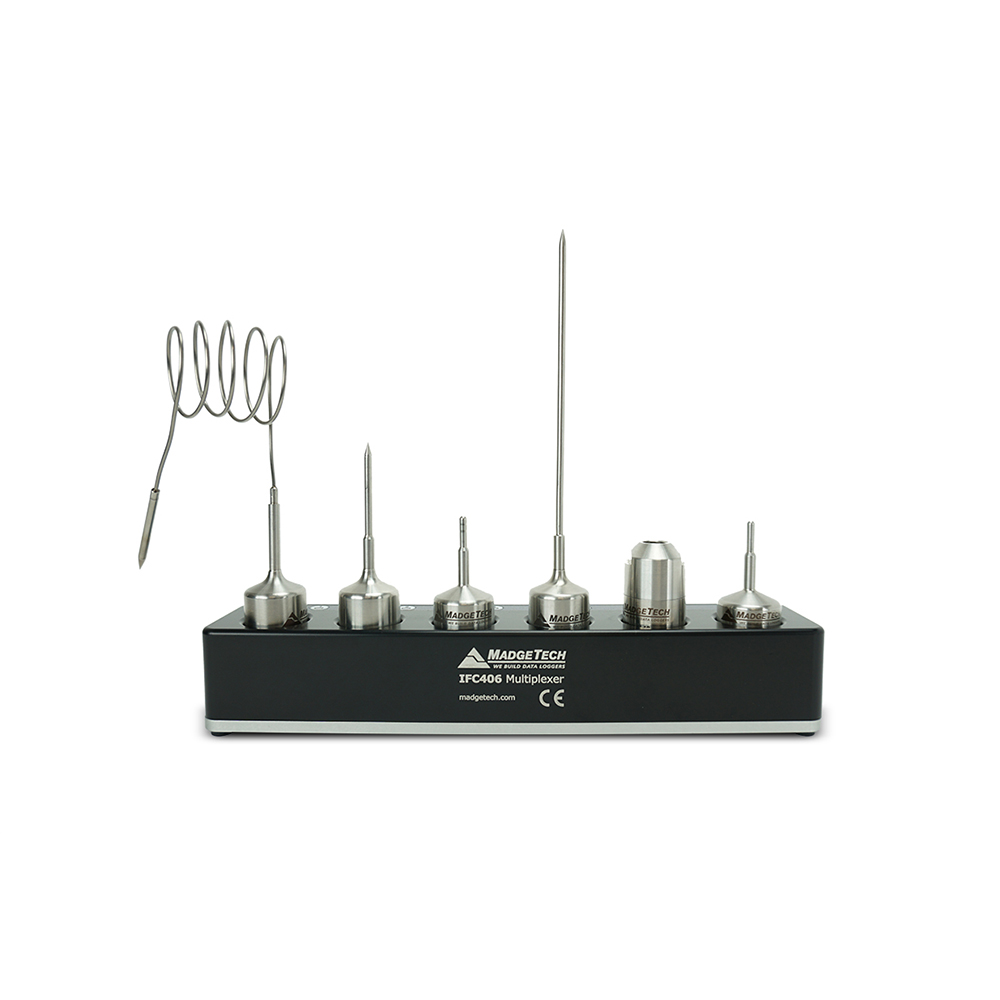

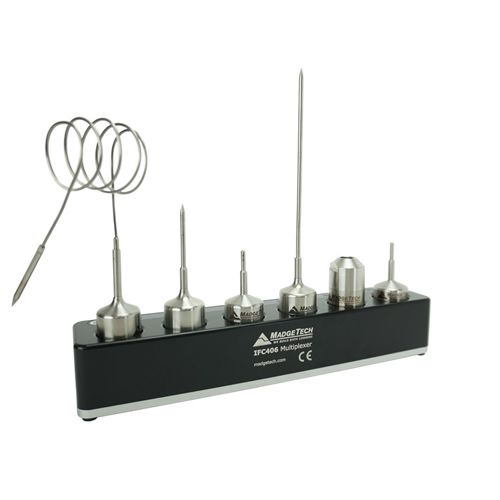

MadgeTech IFC406 인터페이스 - 키링을 단 로거 여러 대를 포트에 도킹한 구성

키링을 단 로거를 그대로 도킹

로거를 키링에 단 채로 포트에 꽂아도 됩니다. 6포트 본체에 로거를 나란히 도킹하면 각 로거의 판독값이 해당 번호 위치로 표시되어, 여러 대를 한 자리에서 확인하고 내려받을 수 있습니다.

호환 로거

IFC406에 연결하는140·1000 시리즈 로거

시리즈로거비고
140 시리즈HiTemp140 시리즈, PRTemp140, PR140HiTemp140과 같은 본체 형태
1000 시리즈RHTemp1000, Temp1000IS, RHTemp1000IS같은 본체 형태의 MadgeTech 로거
별도 키트NanoTemp125통신 키트(902677-00)의 어댑터를 IFC406에 장착

구성 예시

목적별 IFC406구성 조합

이럴 때구성 조합포인트
HiTemp140 여러 대를 한꺼번에 회수할 때HiTemp140 시리즈 최대 6대 + IFC406 + MadgeTech 4프로브 길이가 다른 모델도 140 시리즈이므로 한 인터페이스에 함께 도킹합니다.
오토클레이브 밸리데이션 전체를 갖출 때AVS140-6 오토클레이브 밸리데이션 키트키트(900014-00)는 HiTemp140(1 in) 5대, PR140(NPT Port Top) 1대, IFC406 1개, MadgeTech Secure 소프트웨어(IQ/OQ/PQ 프로토콜 포함)로 구성됩니다.
온도·습도 1000 시리즈를 모아 회수할 때RHTemp1000 · Temp1000IS · RHTemp1000IS + IFC406 + MadgeTech 41000 시리즈 로거도 같은 6포트에 연결해 내려받습니다.
키링에 단 로거를 모아 읽을 때키링을 단 로거 + IFC406키링을 떼지 않고 그대로 도킹합니다.
NanoTemp125를 함께 연결할 때NanoTemp125 + 통신 키트(902677-00) + IFC406키트에 어댑터와 렌치가 들어 있으며, 어댑터를 IFC406에 장착해 연결합니다.

사용 방법

IFC406 설치부터다중 로거 연결까지

  1. MadgeTech 4를 설치합니다. MTInstaller.exe를 실행하며, .NET Framework 4.0이 필요합니다.
  2. 설치 화면이 안내하기 전에는 IFC406을 PC에 연결하지 않습니다. 드라이버를 먼저 설치하는 것이 순서입니다.
  3. IFC406의 경고 라벨을 떼고, USB 케이블을 IFC406과 PC에 연결합니다. Windows가 인터페이스를 자동으로 인식합니다.
  4. MadgeTech 4의 File > Options > Communication에서 IFC406이 표시되는지 확인합니다.
  5. 전원을 알리는 파란 LED가 켜졌는지 봅니다. 꺼져 있으면 케이블을 분리하고 5초 뒤에 다시 연결합니다.
  6. 로거를 포트에 도킹합니다. 키링은 떼지 않아도 됩니다. 로거가 Connected Devices에 표시됩니다.
  7. 장치를 선택하고 시작 방법을 고릅니다. 같은 모델·펌웨어의 다른 장치에는 Batch Start로 한 대의 설정을 적용할 수 있습니다.
  8. 다운로드도 같은 화면에서 처리하며, 한 번에 최대 6대까지 연결한 상태로 진행합니다.

기록 중인 로거에서 데이터를 가져올 때는 측정 간격을 2초 이상으로 설정하고 wraparound를 해제해 두세요.

활용 분야

여러 로거를 모아내려받는 현장

  • 오토클레이브 밸리데이션 — AVS140-6 키트에 IFC406이 들어 있어 HiTemp140 5대와 PR140 1대를 한 번에 회수합니다.
  • 여러 로거의 일괄 회수 — 6대까지 연결해 다운로드하고, 각 판독값을 포트 번호 위치로 구분합니다.
  • 140·1000 시리즈 로거 운용 — HiTemp140 계열, PRTemp140, PR140, RHTemp1000, Temp1000IS, RHTemp1000IS를 한 인터페이스로 관리합니다.
  • NanoTemp125 연결 — 통신 키트(902677-00)의 어댑터를 장착해 PC와 잇습니다.

선택 가이드

로거 수와 환경으로고르는 인터페이스

이럴 때 (현장 조건)권장 모델선택 이유
로거 6대 이하를 한 번에 연결하고 내려받을 때IFC4066포트 멀티플렉서가 USB 포트 하나로 처리합니다.
로거를 한 대씩만 연결할 때IFC4001대용 도킹 스테이션이라 구성이 단순합니다.
키링을 단 로거를 그대로 읽을 때IFC406키링을 떼지 않고 도킹합니다.
NanoTemp125를 연결할 때IFC400 또는 IFC406 + 통신 키트키트의 어댑터를 어느 쪽에나 장착합니다.

구매 전 확인 체크리스트

  • 연결할 로거 모델: 140 시리즈 또는 1000 시리즈인지 확인하세요.
  • 한 번에 연결할 대수: 최대 6대입니다. 7대 이상이면 회수를 나누어 진행해야 합니다.
  • 설치 환경: 본체 작동 온도는 −20 ~ +50 °C, 전원부는 0 ~ +40 °C이고 보호 등급은 IP20입니다.
  • 설치 공간: 본체 길이가 241.3 mm이므로 작업대에 놓을 자리를 확인하세요.
  • PC 환경: Windows XP SP3 이상과 MadgeTech 4, .NET Framework 4.0이 필요합니다.
  • 연결 케이블: 본체와 PC는 USB Micro-B to USB로 이어집니다.
  • NanoTemp125 사용 여부: 사용한다면 통신 키트(902677-00)를 함께 구성하세요.
  • 설치 순서: 소프트웨어와 드라이버를 먼저 설치한 뒤 IFC406을 연결하세요.

주의 사항

보호 등급과설치 순서

  • IFC406은 IP20 등급이며 본체 작동 온도가 −20 ~ +50 °C입니다. 멸균기 챔버 안이나 습한 환경에 두는 용도가 아니므로, 로거를 꺼내 도킹해서 읽으세요.
  • 지시가 나오기 전에 PC에 연결하면 설치가 실패할 수 있습니다. 소프트웨어와 드라이버를 먼저 설치하세요.
  • 한 번에 연결하는 로거는 최대 6대입니다.
  • 기록 중 다운로드는 측정 간격 2초 이상, wraparound 해제 조건에서 가능합니다.
  • NanoTemp125는 인터페이스만으로는 연결되지 않고 통신 키트의 어댑터가 필요합니다.

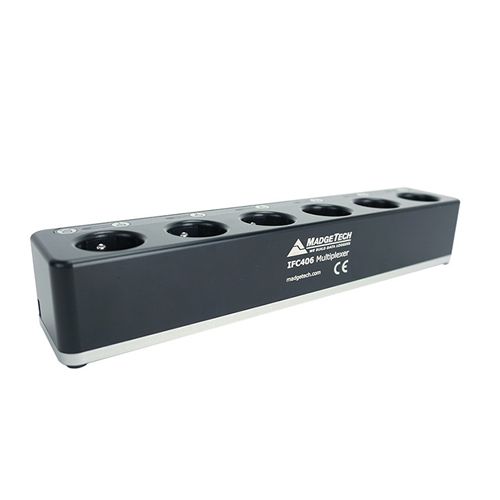

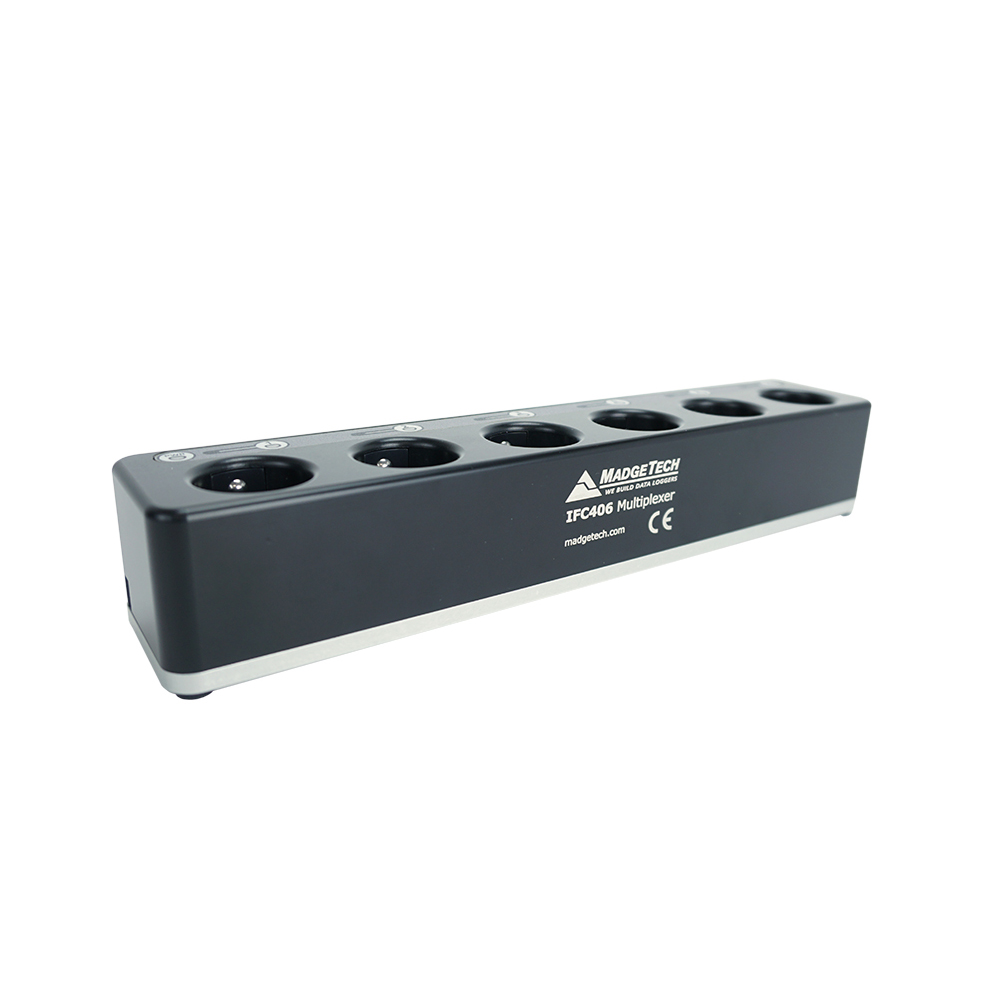

MadgeTech IFC406 인터페이스 - 6개 포트와 LED가 보이는 본체 단독 사진
IFC406 본체의 포트와 LED

사양

IFC406상세 사양

항목사양
품번900325-00
제품 구분Multiplexer Data Logger Interface (6포트)
포트6
호환MadgeTech 140 Series, 1000 Series
재질양극산화 6061 알루미늄
크기9.5 in × 1.85 in × 1.69 in (241.3 × 47 × 42.9 mm)
무게24.6 oz (698 g)
연결USB Micro-B to USB
통신 속도125,000 bps
보호 등급IP20
작동 온도 (본체)−20 ~ +50 °C (−4 ~ +122 °F)
작동 온도 (Power Supply)0 ~ +40 °C (+32 ~ +104 °F)
LED파란 전원 LED, 각 포트 빨강/초록 상태 LED
지원 OSWindows XP SP3 이상

구성·옵션

기본 구성과별매 옵션

구분항목비고
기본 구성USB 케이블, IFC406 인터페이스IFC406 900325-00
별매 옵션NanoTemp125 통신 키트 (902677-00)IFC400·IFC406 어댑터, 렌치
액세서리Micro USB 케이블선택
소프트웨어MadgeTech 4madgetech.com/software에서 내려받아 설치
