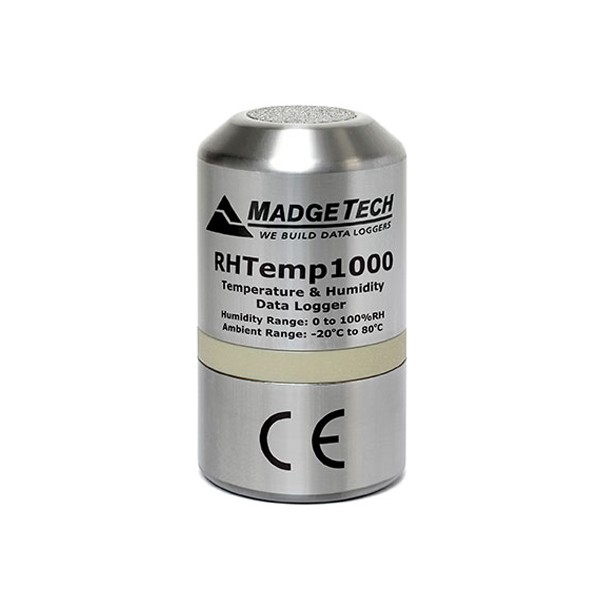

MadgeTech RHTemp1000 스테인리스 온/습도 데이터로거

MadgeTech RHTemp1000 스테인리스 온/습도 데이터로거

MODEL
RHTemp1000
브랜드
MADGETECH
제품 자료
제품문의 구매하기

거친 창고 환경에서도
온습도를 읽는 스테인리스 로거

MadgeTech RHTemp1000 스테인리스 온/습도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RHTemp1000은 RTD 온도 센서와 정전용량 폴리머 습도 센서로 -40~+80 °C와 0~100 %RH(비응축)를 측정하는 원통형 온/습도 데이터로거로, 316 스테인리스 본체가 창고와 저장 구역의 거친 환경에서 이력을 남깁니다.

채널당 32,768개 기록을 1초부터 24시간까지 간격으로 쌓고 배터리는 15분 간격 기준 일반 2년 지속되어 한 번 설치하면 오래 회수하지 않아도 됩니다. 온도는 0~55 °C에서 ±0.5 °C로 측정하는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

-40 ~ +80 °C

RTD 온도 측정 범위

0 ~ 100 %RH

비응축 습도 범위

32,768개

채널당 기록 용량

24.6 mm

원통형 본체 지름

특징

스테인리스 원통에
담은 온/습도 기록

핵심 특징현장에서 달라지는 점
넓은 범위 RTD 온도 측정냉동 보관부터 고온 구역까지 한 모델로 기록해 구역별로 로거 기종을 나누지 않아도 됩니다.
정전용량 폴리머 습도 센서0~100 %RH 비응축 범위를 읽어 높은 습도 구간까지 보관 조건을 확인합니다.
316 스테인리스·Radel 본체지름 24.6 mm 원통형 본체가 먼지와 충격이 있는 창고 환경을 견딥니다.
채널당 32,768개 메모리1초에서 24시간 사이 간격을 선택해 보관 기간에 맞춰 기록 밀도를 조절합니다.
키링 엔드캡 버전길이 50.3 mm 키링 버전은 가방이나 상자에 매달아 이동 중 조건을 기록합니다.
비밀번호 보호와 Secure 연동비밀번호로 설정 변경을 막고 MadgeTech 4 Secure와 쓰면 Part 11 요건 대응을 돕는 기능을 사용합니다.

응답 시간

센서 응답과
기록 간격 설정

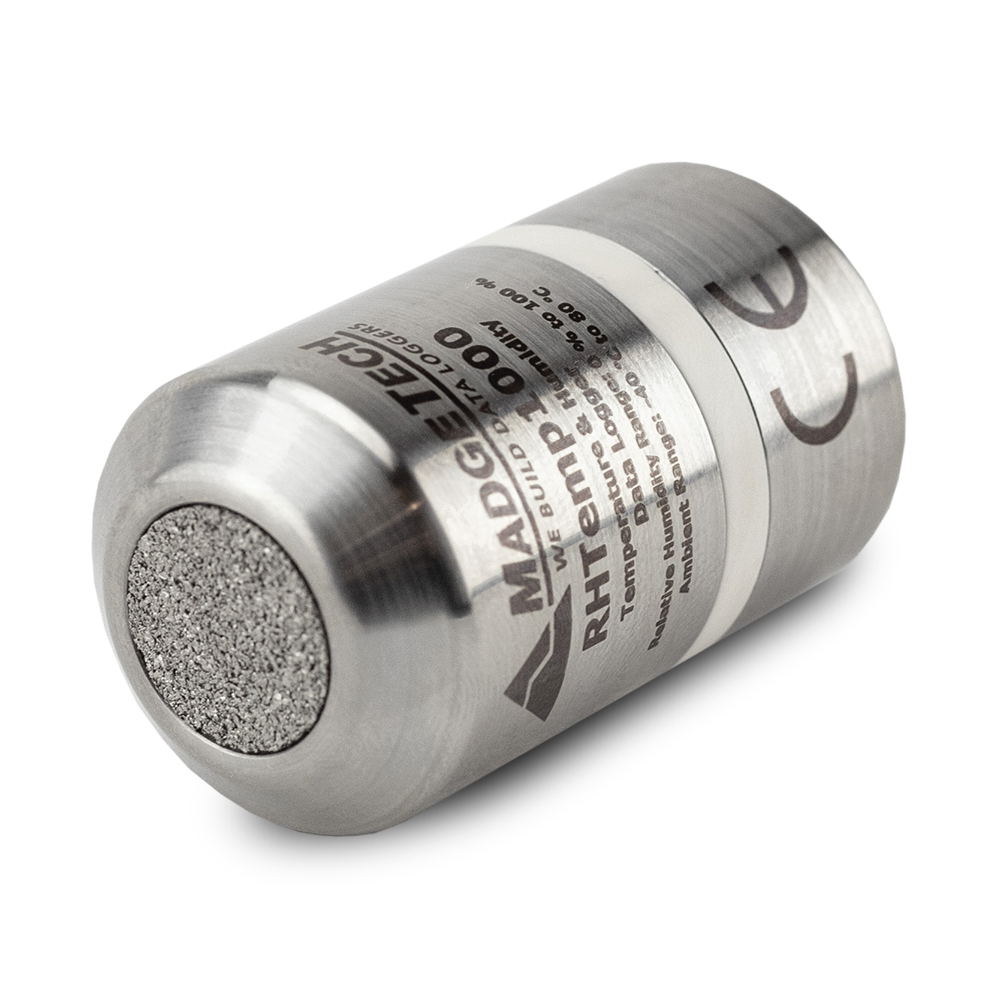

MadgeTech RHTemp1000 - 센서부 소결 필터가 보이는 RHTemp1000

온도 센서는 천천히, 습도는 빠르게

RTD 온도 센서는 공기 중에서 t63 8분, t90 68분으로 천천히 따라오고 습도는 t90 2분으로 더 빨리 반응합니다. 문을 자주 여는 구역은 기록 간격과 판정 기준을 이 응답 시간에 맞춰 정해야 짧은 개방 때문에 생기는 오판이 줄어듭니다.

정확도 해석

정확도 구간과
히스테리시스

습도 ±3.0 %RH는 25~75 %RH와 +20~+40 °C에서 적용되고 히스테리시스는 일반 1 %, 최대 3 %입니다. 상대습도는 같은 공기라도 온도에 따라 값이 달라지므로 %RH 구간과 온도 조건을 함께 읽고, 이 구간 밖 데이터는 참고값으로 다루세요.

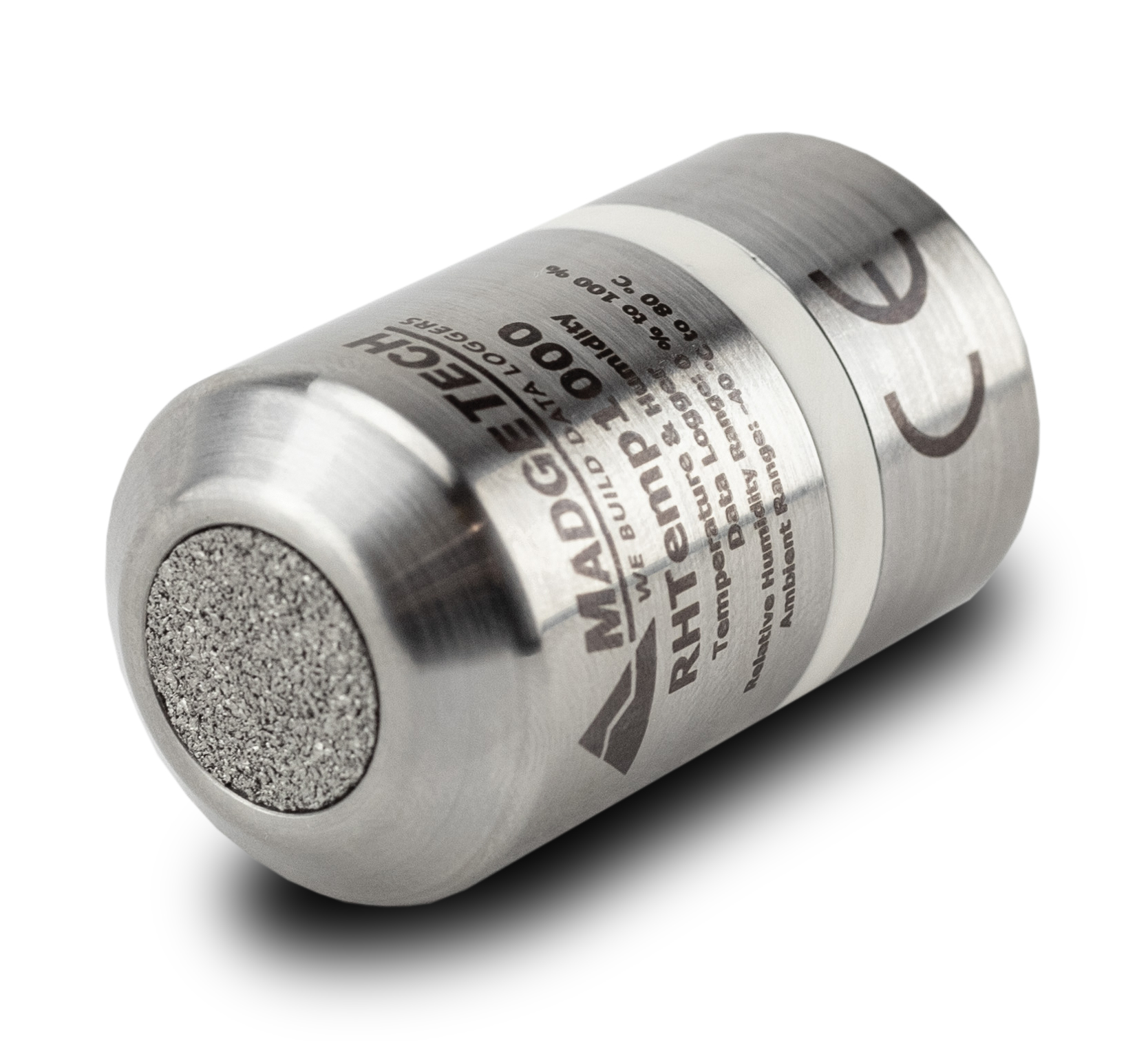

MadgeTech RHTemp1000 - 센서부 소결 필터가 있는 원통 끝부분
센서부 소결 필터가 있는 원통 끝부분

사용 방법

RHTemp1000 스테인리스 온/습도 로거
도킹 스테이션 연결과 비밀번호 설정

RHTemp1000은 IFC400 또는 IFC406 도킹 스테이션에 올려 MadgeTech 4 Standard 또는 Secure에서 설정하고 기록을 받습니다. 설정은 소프트웨어 비밀번호로 보호합니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC400로거 1대를 올리는 USB 도킹 스테이션(900319-00)
IFC406로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(900325-00)

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5로거를 측정할 공간에 두세요.
6회수한 로거를 도킹 스테이션에 올려 Stop, Download 순서로 기록을 받습니다.

비밀번호는 Device 탭 Information 그룹의 Properties를 열어 General 탭의 Set password로 정하세요. IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

RHTemp1000
상세 사양

항목사양
온도 센서 · 범위RTD, -40~+80 °C
온도 정확도 · 분해능±0.5 °C (0~55 °C) · 0.01 °C
온도 응답 (공기 중)t63 8분 · t90 68분
습도 센서 · 범위정전용량 폴리머, 0~100 %RH (비응축)
습도 정확도±3.0 %RH (25~75 %RH, +20~+40 °C) · 히스테리시스 일반 1 %, 최대 3 %
습도 분해능 · 응답0.1 %RH · t90 2분
메모리채널당 32,768개 (메모리 랩)
기록 간격1초 ~ 24시간마다 1회
배터리Tadiran TL-2150/S 3.6 V 리튬, 사용자 교체, 25 °C · 15분 간격 일반 2년
데이터 받기IFC400 또는 IFC406 도킹 스테이션
소프트웨어MadgeTech 4 Standard 4.1.0.2 이상 · Secure 4.1.3.0 이상, 비밀번호 보호
크기42.3 × 지름 24.6 mm (키링 버전 50.3 mm)
재질 · 인증316 스테인리스 / Radel · CE

활용 분야

거친 환경의
온/습도 이력 현장

  • 창고·저장 구역 — 먼지가 많은 구역의 온도와 습도를 장기간 기록합니다.
  • 안정성 시험과 보관 구역 — 정해진 조건의 이탈 이력을 남깁니다.
  • 운송 중 기록 — 키링 버전을 상자에 매달아 이동 구간의 환경을 기록합니다.
  • 냉동에서 고온까지의 공정 보관 구역 — 넓은 온도 범위를 한 기종으로 감시합니다.

선택 가이드

RHTemp1000 계열 안에서
환경별 선택

이럴 때 (사용 조건)권장 모델선택 이유
스테인리스 원통형으로 거친 구역에 둘 때RHTemp1000316 스테인리스·Radel 본체에 0~100 %RH를 측정합니다.
북미 Class/Division 위험 장소에서 기록할 때RHTemp1000IS같은 원통형에 본질안전 등급을 더한 모델입니다.
화면과 무선 경보가 필요할 때RFRHTemp2000ALCD와 이메일·문자 경보를 갖춥니다.
USB로 장기간 기록만 할 때RHTemp101A채널당 1,047,552개 메모리의 소형 모델입니다.

구성·옵션

기본 구성과
필수 장비

구분구성
구성품RHTemp1000 로거 본체
필요 장비IFC400 또는 IFC406 도킹 스테이션
소프트웨어MadgeTech 4 Standard 4.1.0.2 이상 · Secure 4.1.3.0 이상
선택 사양키링 엔드캡 버전, TL-2150/S 배터리

배터리는 일반 2년 주기로 교체 시점을 계획합니다. 교정을 맡기려면 먼저 (주)테솔에 문의해 주세요. KOLAS 인정 범위 해당 여부부터 확인해 안내해 드립니다.
