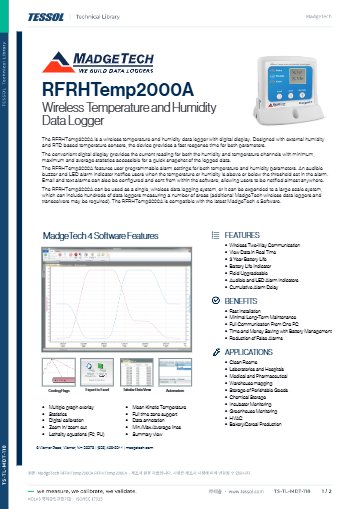

제품 자료: RFRHTemp2000A 데이터시트(영문)

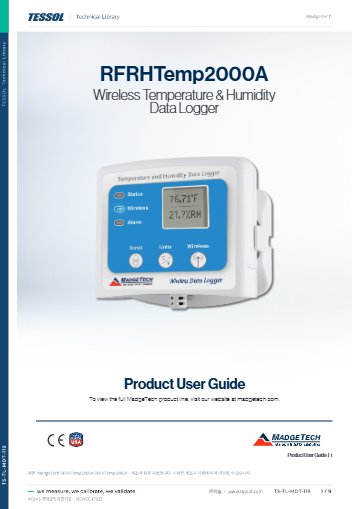

RFRHTemp2000A 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

약국·창고 온습도를 화면으로
보고 경보도 받는 무선 로거

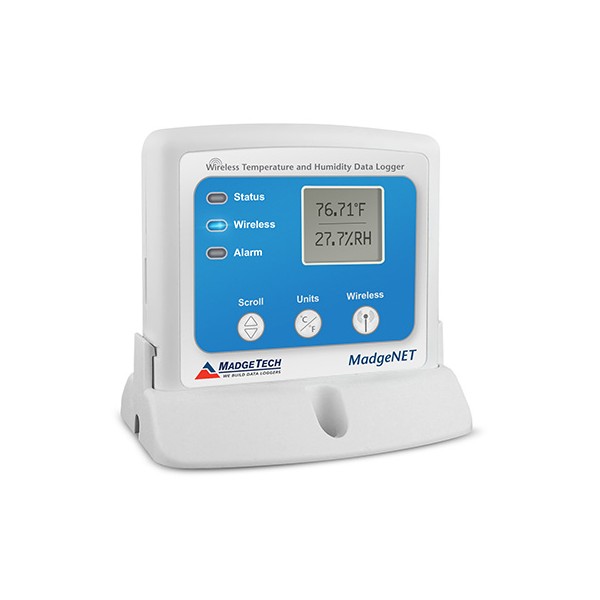

MadgeTech RFRHTemp2000A 무선 디스플레이 온/습도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RFRHTemp2000A는 -20~+60 °C 온도와 0~95 %RH 습도를 측정해 RFC1000 수신기로 PC에 보내는 2.45 GHz 무선 온/습도 데이터로거(Element HT와 같은 플랫폼)로, LCD 현장 표시와 경보를 갖춰 창고·약국·실험실을 상시 감시합니다.

이 페이지는 「MadgeTech RFRHTemp2000A 무선 디스플레이 온/습도 데이터로거 (Element HT 포함)」에 속한 상품 2종이 함께 쓰는 안내입니다. MadgeTech RFRHTemp2000A 무선 디스플레이 온/습도 데이터로거의 정확한 규격은 아래 표의 품번으로 확인해 주시고, 표에 없는 품번이나 규격은 (주)테솔에 문의해 주세요.

RTD 온도 센서가 0~+55 °C에서 ±0.50 °C, 외부 습도 센서가 25~75 %RH에서 ±3.0 %RH 정확도로 측정하고 16,128개 기록을 쌓아, 순회 점검 없이도 보관 조건의 이력이 남습니다. 상한과 하한을 넘으면 경보음과 이메일, 문자로 이어지는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

2.45 GHz

IEEE 802.15.4 무선 전송

2,000 ft

실외 수신기 통신 거리

3년

9 V 배터리 · 1분 간격

1초 ~ 24시간

기록 간격 설정 범위

특징

현장 표시와 원격 경보를
한 대에

핵심 특징	현장에서 달라지는 점
2.45 GHz 무선 전송	로거 값이 RFC1000 수신기를 거쳐 PC에 실시간으로 올라오므로 선반마다 찾아가 데이터를 내려받는 순회가 사라집니다.

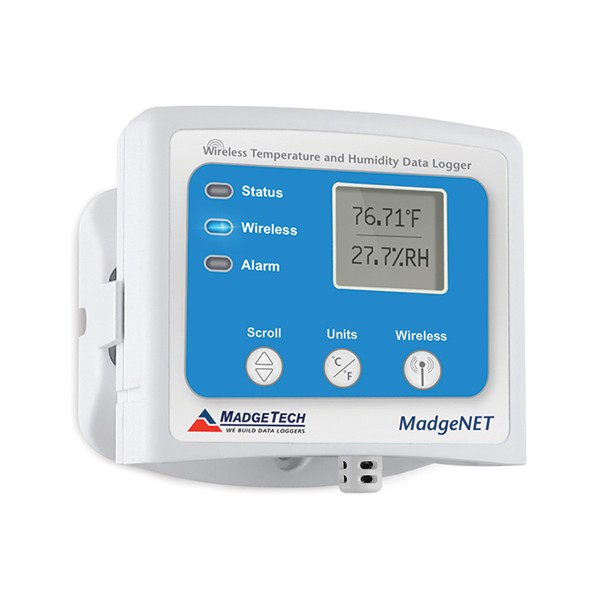

LCD 현재·최소·최대·평균	로거 앞에서 현재 값과 하루의 극값을 바로 확인해 경보가 울린 구역의 상태를 현장에서 판단합니다.
다단계 경보	상한·하한을 넘으면 경보음, 화면 표시, 이메일, 문자(SMS)로 전달되고 누적 경보 지연이 도어 개방 같은 짧은 이탈의 오경보를 줄입니다.
RTD 온도 센서와 외부 습도 센서	온도와 습도를 별개 센서로 읽어 구역 조건에 맞는 위치에 습도 센서를 둘 수 있습니다.
그래프·표·MadgeTech Cloud	기록을 원하는 공학 단위의 그래프와 표로 정리하고 스마트폰에서 원격으로 확인하므로 외부에서도 보관 상태를 점검합니다.
MadgeTech 4 Secure 연동	Secure 소프트웨어와 함께 쓰면 Part 11 요건 대응을 돕는 기능으로 기록을 관리합니다.

무선 구성

수신기와 로거의
무선 구성 계획

무선으로 사용하려면 RFC1000 수신기가 반드시 필요하며, 수신기 한 대에 여러 대의 로거를 묶어 관리하므로 보관 구역이 늘어도 PC 쪽 연결은 늘리지 않아도 됩니다. 통신 거리는 실외 2,000 ft, 실내 500 ft이므로 벽과 철제 선반이 많은 창고는 실내 거리를 기준으로 수신기 위치를 잡으세요.

로거와 수신기의 배치

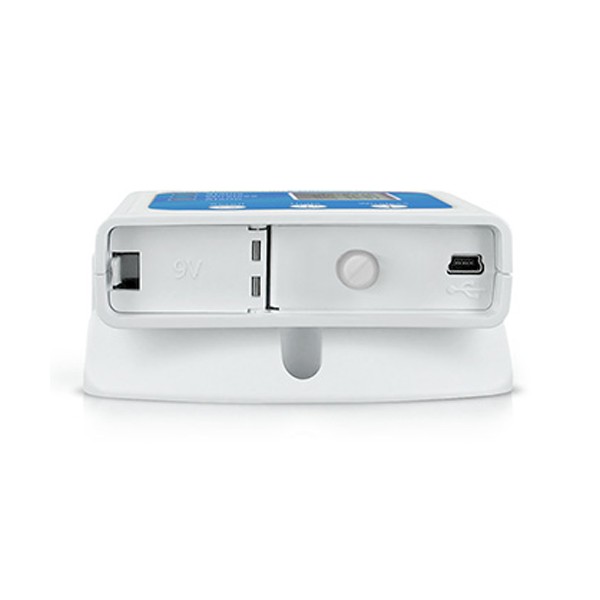

로거는 감시할 선반의 측정 높이에, 수신기는 PC 가까이에 두고 두 위치 사이의 장애물을 줄입니다. USB(mini USB) 단독 연결로 수신기 없이 기록을 내려받는 방식도 가능하므로 시운전 단계에서 센서 위치를 먼저 확인하세요.

정확도 해석

정확도 적용 구간과
응답 시간

온도 ±0.50 °C는 0~+55 °C에서, 습도 ±3.0 %RH는 25~75 %RH와 +20~+40 °C에서 적용되며 이 구간을 벗어난 값은 정확도 보증 범위 밖입니다. 응답은 온도 t90 710초, 습도 t90 120초이므로 문을 자주 여는 구역은 기록 간격과 경보 지연을 이 응답 시간에 맞춰 정하세요.

사용 방법

RFRHTemp2000A 무선 온/습도 로거
RFC1000 연결과 실시간 기록

RFRHTemp2000A는 mini USB 단독 연결로 기록을 시작·다운로드하거나, RFC1000 수신기를 더해 2.45 GHz로 MadgeTech 4에 실시간 값을 보냅니다. RFC1000 한 대에 여러 로거를 묶어 한 PC 화면에서 관리합니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
RFC1000	PC에 USB로 연결하는 2.45 GHz 무선 송수신기, 로거 Claim과 실시간 수신
MadgeTech Cloud Services	cloud.madgetech.com에서 무선 로거 값을 원격으로 보고 No Readings·Channel Threshold·Battery Level 알림 설정

처음 연결하는 순서

순서	할 일
1	Windows PC에 MadgeTech 4와 USB 드라이버를 설치합니다.
2	USB만 쓸 때는 mini USB 케이블로 PC에 연결하고 Connected Devices에서 로거를 선택해 Custom Start로 시작하세요.
3	무선으로 쓸 때는 RFC1000을 USB 케이블로 PC에 연결하고 File > Options > Communications의 Detected Interfaces 목록에 나타나는지 확인하세요.
4	로거의 파란 LED가 15초마다 깜박이면 무선 모드이며, Connected Devices에서 로거를 선택하고 Claim을 눌러 RFC1000에 등록합니다.
5	실시간으로 보려면 Real Time Start, 로거 메모리에 단독 기록하려면 Custom Start를 고르고 읽기 간격을 정해 시작합니다.
6	기록을 받을 때는 로거를 선택해 Stop을 누른 뒤 Download를 누르세요.

실내 통신 거리는 500 ft 기준이므로 보관 구역별 거리를 먼저 계산하세요. RFC1000과 같은 네트워크의 로거는 모두 같은 채널이어야 하며 기본 채널은 25입니다(2016년 4월 15일 이전 구매품은 11). 벽이나 설비로 거리가 부족하면 RFC1000을 하나 더 콘센트에 꽂아 리피터로 둘 수 있습니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

RFRHTemp2000A
주요 사양

항목	사양
온도 센서 · 범위	RTD 기반 센서, -20~+60 °C
온도 정확도 · 분해능	±0.50 °C (0~+55 °C) · 0.01 °C · 응답 t90 710초
습도 센서 · 범위	외부 습도 센서, 0~95 %RH
습도 정확도	±3.0 %RH (25~75 %RH, +20~+40 °C) · 히스테리시스 일반 1 %, 최대 3 %
습도 분해능 · 응답	0.1 %RH · 응답 t90 120초
메모리	16,128개 (메모리 랩)
기록 간격	1초 ~ 24시간마다 1회
화면	LCD, 현재·최소·최대·평균값 표시
경보	상·하한 경보음, 화면, 이메일, 문자(SMS), 누적 경보 지연
무선	2.45 GHz IEEE 802.15.4 (2.405~2.475 GHz), +0 dBm 일반, RFC1000까지 실외 2,000 ft · 실내 500 ft
무선 전송 속도 · 수신 감도	250,000 baud · -95 dBm 일반
통신 속도	250,000 baud
LED 표시등	녹색 · 파란색 · 빨간색
배터리	9 V 리튬 또는 알칼라인, 사용자 교체, 1분 간격 일반 3년
데이터 받기	단독 사용 USB(mini USB) · 무선은 RFC1000
소프트웨어	MadgeTech 4 Standard 4.1.0.0 이상 · Secure 4.1.3.0 이상
크기 · 무게 · 재질	76.2 × 88.9 × 24.1 mm · 125 g · ABS
승인	미국(FCC), 캐나다(IC), CE
같은 플랫폼	Element HT (농업·HVAC용 이름, 같은 하드웨어)

활용 분야

실시간 감시가
필요한 보관 현장

창고·보관 구역 — 선반 구역마다 온도와 습도를 기록하고 이탈 시 즉시 알립니다.
약국·실험실 — 보관 조건 기록을 점검 자료로 남깁니다.
HVAC 점검 — 공조 설비 전후의 실내 환경을 비교합니다.
농업·시설 재배 — 재배실과 저장 구역의 환경을 실시간으로 감시합니다.

선택 가이드

표시 · 연결 방식별로 고르는
RFRHTemp2000A 계열 모델

이럴 때 (사용 조건)	권장 모델	선택 이유
화면과 무선 경보가 모두 필요할 때	RFRHTemp2000A	LCD와 이메일·문자 경보를 갖춘 무선 모델입니다.
USB 기록만 장기간 필요할 때	RHTemp101A	채널당 1,047,552개 메모리에 배터리 일반 10년입니다.
거친 구역에서 원통형이 필요할 때	RHTemp1000	316 스테인리스 원통형 본체입니다.
스마트폰 앱으로 현장에서 읽을 때	LynxPro-RH	Bluetooth와 MadgeTech App으로 판독합니다.

구성·옵션

기본 구성과
필수 장비

구분	구성
구성품	RFRHTemp2000A 로거 본체
필요 장비	RFC1000 무선 수신기 (무선 사용 시 필요)
소프트웨어	MadgeTech 4 Standard 4.1.0.0 이상 · Secure 4.1.3.0 이상
같은 플랫폼	Element HT

무선 모델은 국내 전파 적합성평가 번호를 도입 전에 함께 점검하세요. 교정 의뢰 전에 (주)테솔에 문의하시면 KOLAS 인정 범위 해당 여부와 교정 절차를 안내해 드립니다.

RFRHTemp2000A 외에 검토할
온/습도 로거

Element HT와 같은 제품입니까?
네, Element HT는 같은 하드웨어 플랫폼의 농업·HVAC용 이름이며 사양이 동일합니다. 두 이름 모두 이 페이지에서 안내합니다.
RFRHTemp2000A는 MadgeTech 4 Secure로 Part 11 기록을 관리할 수 있습니까?
네, Secure 4.1.3.0 이상과 함께 쓰면 Part 11 요건 대응을 돕는 기능으로 기록을 관리할 수 있습니다. 요건 충족 여부는 사용자의 운영 절차와 함께 판단하세요.
RFRHTemp2000A를 무선 없이 USB로만 사용할 수 있습니까?
네, mini USB 단독 연결로 기록을 시작하고 내려받을 수 있습니다. 실시간 감시와 이메일·문자 경보가 필요할 때만 RFC1000 수신기를 추가하세요.
RFC1000 수신기 한 대로 로거를 여러 대 감시할 수 있습니까?
네, RFC1000 한 대에 여러 로거를 묶어 한 PC 화면에서 관리합니다. 실내는 500 ft 기준이므로 구역별 거리를 먼저 계산하세요.
RFRHTemp2000A 무선 감시 시스템은 국내 어디에 문의해 구성합니까?
국내 단독 공급사인 (주)테솔에 문의하시면 됩니다. 감시할 구역 수와 로거 간 거리, 알림 방법을 알려 주시면 로거 수량과 RFC1000 수신기, 소프트웨어 구성 및 견적을 안내해 드립니다.
