MadgeTech RHTemp101A 소형 온/습도 데이터로거

MODEL: RHTemp101A
브랜드: MADGETECH

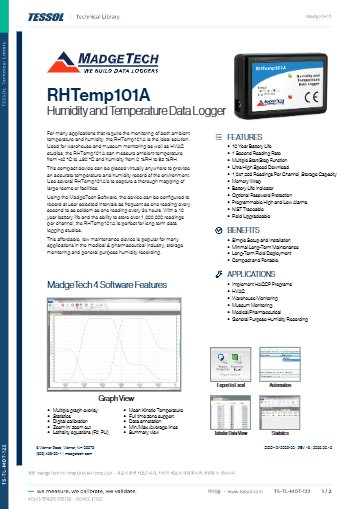

제품 자료: RHTemp101A 데이터시트(영문)

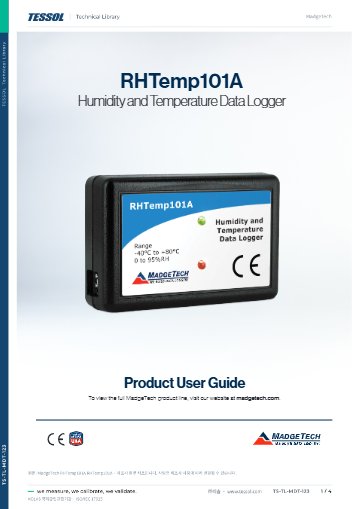

RHTemp101A 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

24 g 작은 몸체로
온습도를 오래 남기는 로거

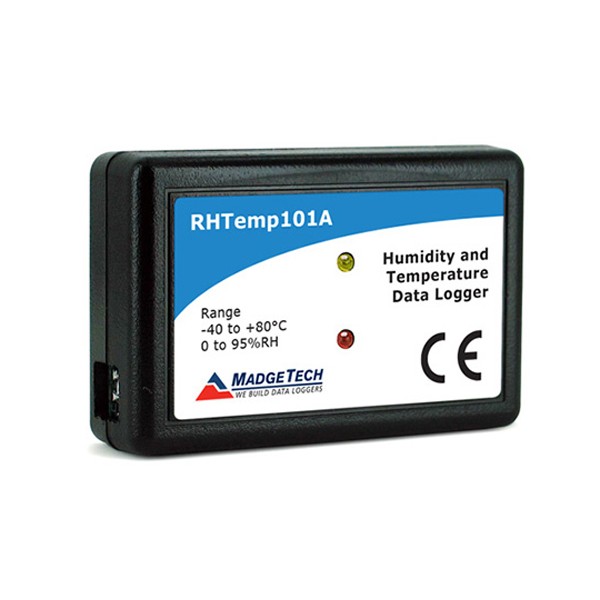

MadgeTech RHTemp101A 소형 온/습도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech RHTemp101A는 정밀 RTD 온도 센서와 내장 반도체 습도 센서로 -40~+80 °C와 0~95 %RH를 기록하는 소형 온/습도 데이터로거로, 24 g 폴리카보네이트 본체에 채널당 1,047,552개 메모리를 담아 창고·박물관·장기 환경 조사를 지원합니다.

15분 간격 기준 배터리가 일반 10년이므로 한 번 설치하면 수년간 교체 없이 기록이 이어지고, 푸시 버튼 다중 시작·정지로 한 로거에서 구간별 기록을 나눕니다. 온도 정확도가 0~55 °C에서 ±0.5 °C인 이 로거는 (주)테솔이 국내에 공식 공급합니다.

1,047,552개

채널당 기록 메모리

10년

15분 간격 일반 배터리 수명

24 g

폴리카보네이트 본체 무게

18개월

최대 지연 시작 시간

특징

작은 본체에
긴 기록 용량

핵심 특징	현장에서 달라지는 점
정밀 RTD 온도 소자	분해능 0.01 °C로 온도를 읽어 작은 온도 변동도 이력에 남깁니다.
습도 상한·하한 경보	습도가 설정 구간을 벗어나면 상태 LED로 알려 로거를 열어 보지 않고도 이탈을 구분합니다.
채널당 1,047,552개 메모리	긴 기간의 기록을 회수 없이 쌓아 정기 순회 횟수를 줄입니다.
푸시 버튼 다중 시작·정지	버튼으로 기록을 여러 구간으로 나누므로 운송 구간이나 시험 구간별 데이터를 따로 묶어 봅니다.
습도 단위 선택	%RH, 이슬점, 수증기량, 농도로 값을 바꿔 보므로 공정 기준 단위로 바로 비교합니다.
MadgeTech 4 Secure 연동	Secure 4.1.3.0 이상과 쓰면 Part 11 요건 대응을 돕는 기능과 선택 비밀번호 보호를 사용합니다.

기록 설계

메모리와 배터리로
정하는 기록 기간

메모리 1,047,552개를 1분 간격으로 쓰면 약 727일 분량이고 15분 간격으로 쓰면 10년을 넘깁니다. 배터리 일반 10년은 15분 간격 기준이므로, 간격을 1초 단위로 줄이면 메모리와 배터리가 모두 빨리 소모되는 점을 감안해 보관 기간에서 거꾸로 간격을 정하세요.

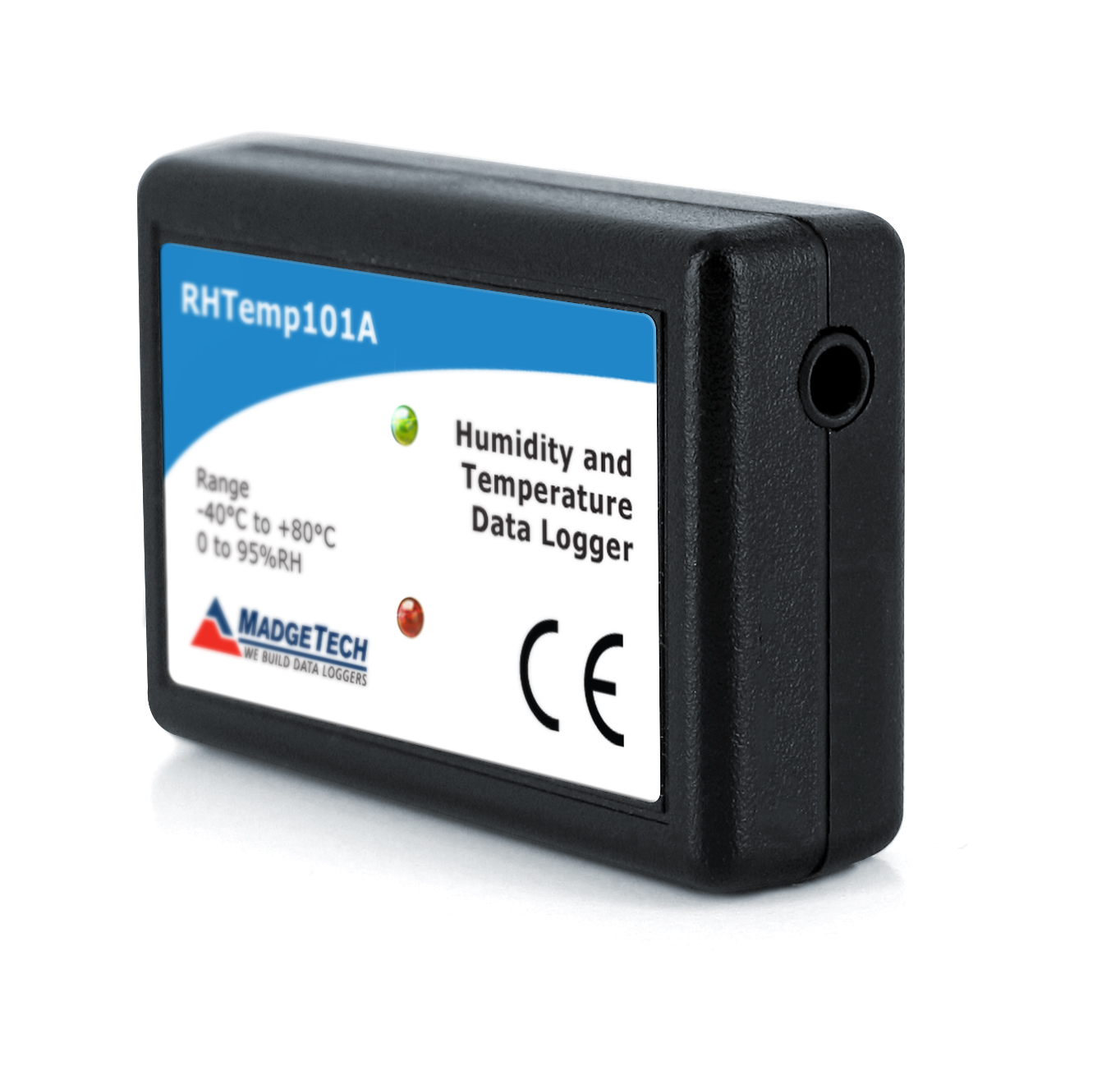

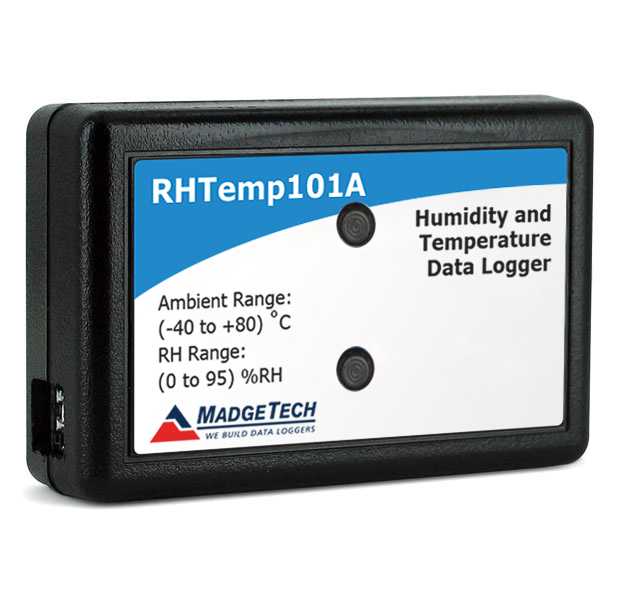

MadgeTech RHTemp101A - LED 표시가 있는 RHTemp101A

다중 시작·정지로 나누는 기록 구간

푸시 버튼으로 시작과 정지를 반복하면 한 번의 회수로 여러 구간 데이터를 받습니다. 다중 시작·정지 모드에서는 메모리가 349,184개로 줄어드므로 구간 수와 길이를 먼저 계획하세요. 즉시 시작, 최대 18개월 지연 시작, 시간 지정 정지도 선택할 수 있습니다.

정확도 해석

온도 구간별
정확도 적용

온도 ±0.5 °C는 0~55 °C에서, 그 밖의 -40~0 °C와 +55.01~+80 °C에서는 ±1.0 °C가 적용됩니다. 습도 ±3.0 %RH는 25~75 %RH와 +20~+40 °C 조건이며 히스테리시스는 일반 1 %, 최대 3 %입니다.

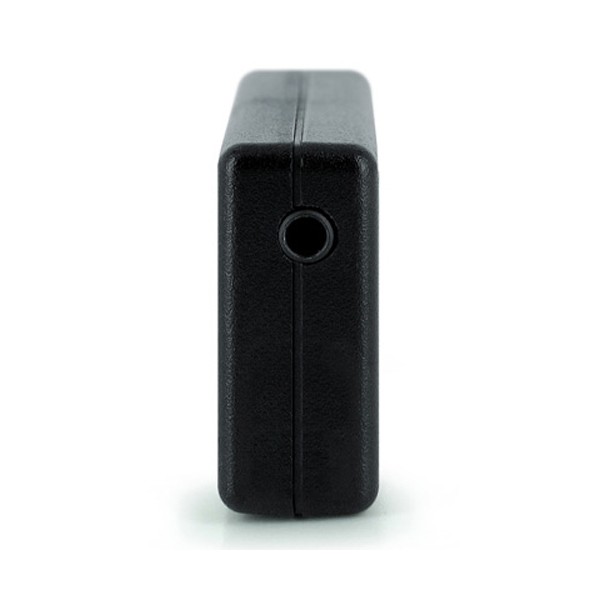

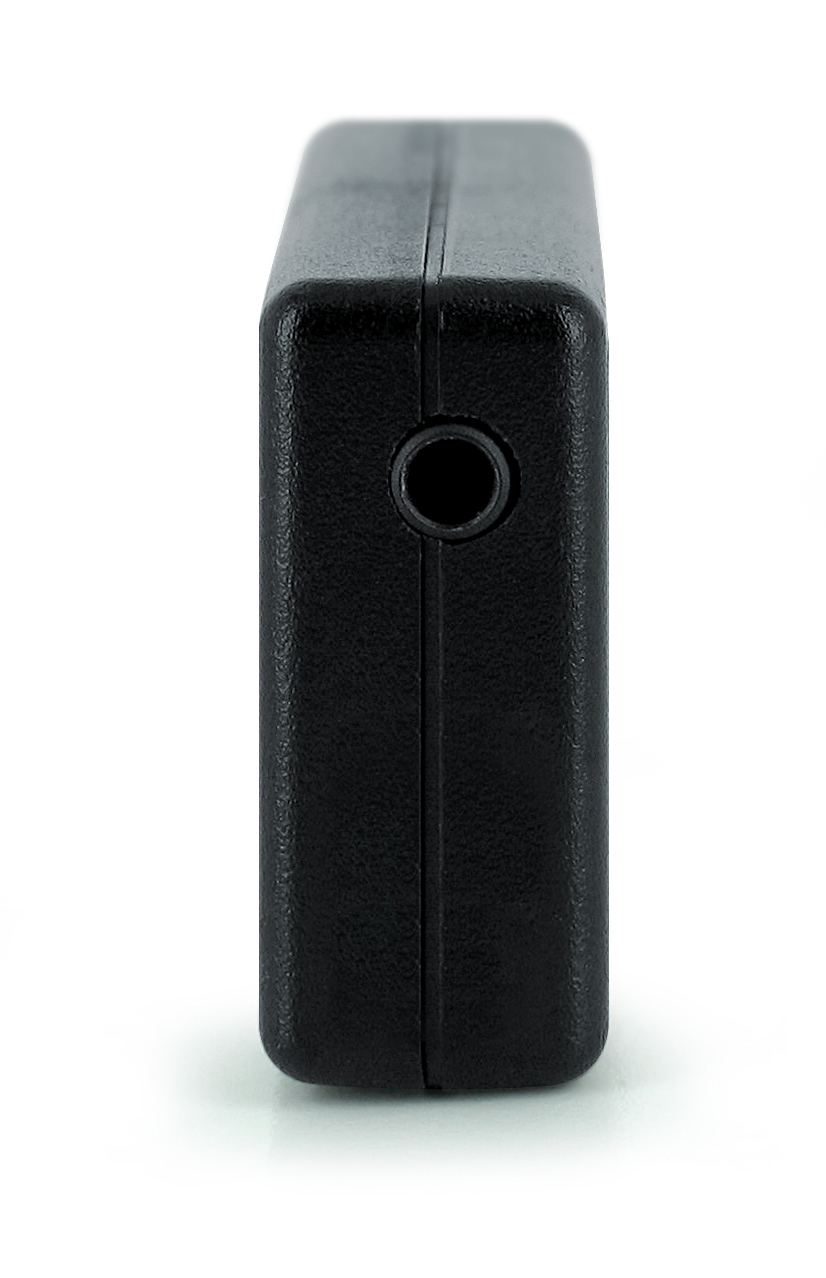

본체 측면의 케이블 접속부 구멍

사용 방법

RHTemp101A 소형 온/습도 로거
IFC200 연결과 장기 기록

RHTemp101A는 IFC200 USB 인터페이스 케이블로 PC에 연결해 MadgeTech 4에서 설정하고 기록을 내려받습니다. 필요하면 설정에 비밀번호를 걸 수 있습니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC200	로거와 PC를 잇는 USB 인터페이스 케이블(115,200 baud, 별매)
MadgeTech USB Drivers	IFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서	할 일
1	madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2	IFC200을 처음 USB로 연결하기 전에 MadgeTech 4와 USB 드라이버 설치를 먼저 마치세요.
3	IFC200 케이블로 로거와 PC의 USB 포트를 연결하면 로거가 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4	로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5	로거를 측정할 공간에 두세요.
6	회수한 로거를 IFC200으로 다시 연결해 Stop, Download 순서로 기록을 받습니다.
7	받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

비밀번호는 Device 탭 Information 그룹의 Properties에서 General 탭의 Set password로 정합니다. 기록이 끝나거나 정지한 로거는 PC에서 다시 시작 설정을 해야 다음 기록을 시작합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

RHTemp101A
주요 사양

항목	사양
온도 센서 · 범위	정밀 RTD 소자, -40~+80 °C, 분해능 0.01 °C
온도 정확도	±0.5 °C (0~55 °C) · ±1.0 °C (-40~0 °C, +55.01~+80 °C)
습도 센서 · 범위	내장 반도체 센서, 0~95 %RH, 분해능 0.1 %RH
습도 정확도	±3.0 %RH (25~75 %RH, +20~+40 °C) · 히스테리시스 일반 1 %, 최대 3 %
메모리	채널당 1,047,552개 · 다중 시작·정지 모드 349,184개 · 메모리 랩
기록 간격	1초 ~ 24시간마다 1회
시작·정지	즉시 · 최대 18개월 지연 · 버튼 다중 시작·정지 · 시간 지정 정지
경보	습도 상·하한 경보, 상태 LED 2개(빨간색·녹색)
습도 단위	%RH · 이슬점 · 수증기량 · 농도(mg/hl)
배터리	3.6 V 리튬, 사용자 교체, 15분 간격 일반 10년
데이터 받기	USB (IFC200 인터페이스 케이블 필요)
통신 속도	115,200 baud
소프트웨어	MadgeTech 4 Standard 2.03.06 이상 · Secure 4.1.3.0 이상, 선택 비밀번호
크기 · 무게	35 × 54 × 15 mm · 24 g
재질 · 인증	폴리카보네이트 · CE

활용 분야

장기 기록이
필요한 현장

창고·저장실 — 계절 변화에 따른 온습도 이력을 1년 이상 회수 없이 기록합니다.
박물관·기록 보관소 — 소장품 보관 환경의 습도 이탈을 장기간 감시합니다.
장기 환경 조사 — 건물이나 설비의 온습도 데이터를 긴 기간 수집합니다.
운송·시험 구간 기록 — 버튼으로 구간을 나누어 한 로거로 여러 구간을 기록합니다.

선택 가이드

RHTemp101A 선택 기준
기록 방식별 모델 비교

이럴 때 (사용 조건)	권장 모델	선택 이유
습도 경보로 장기간 기록할 때	RHTemp101A	습도 상·하한 경보에 메모리 1,047,552개입니다.
온도 경보까지 무선으로 받을 때	RFRHTemp2000A	무선 전송과 경보음·이메일·문자 경보를 갖춥니다.
스테인리스 원통형이 필요할 때	RHTemp1000	316 스테인리스 본체에 0~100 %RH를 측정합니다.
작은 용기 안에 넣을 때	MicroRHTemp	약병에 들어가는 초소형 본체입니다.

구성·옵션

기본 구성과
필수 장비

구분	구성
구성품	RHTemp101A 로거 본체
필요 장비	IFC200 USB 인터페이스 케이블
소프트웨어	MadgeTech 4 Standard 2.03.06 이상 · Secure 4.1.3.0 이상

장기 설치 로거는 사용 계획에 맞춰 교정 주기를 정합니다. KOLAS 인정 범위에 해당하는 교정인지는 (주)테솔에 문의하시면 확인해 안내해 드립니다.

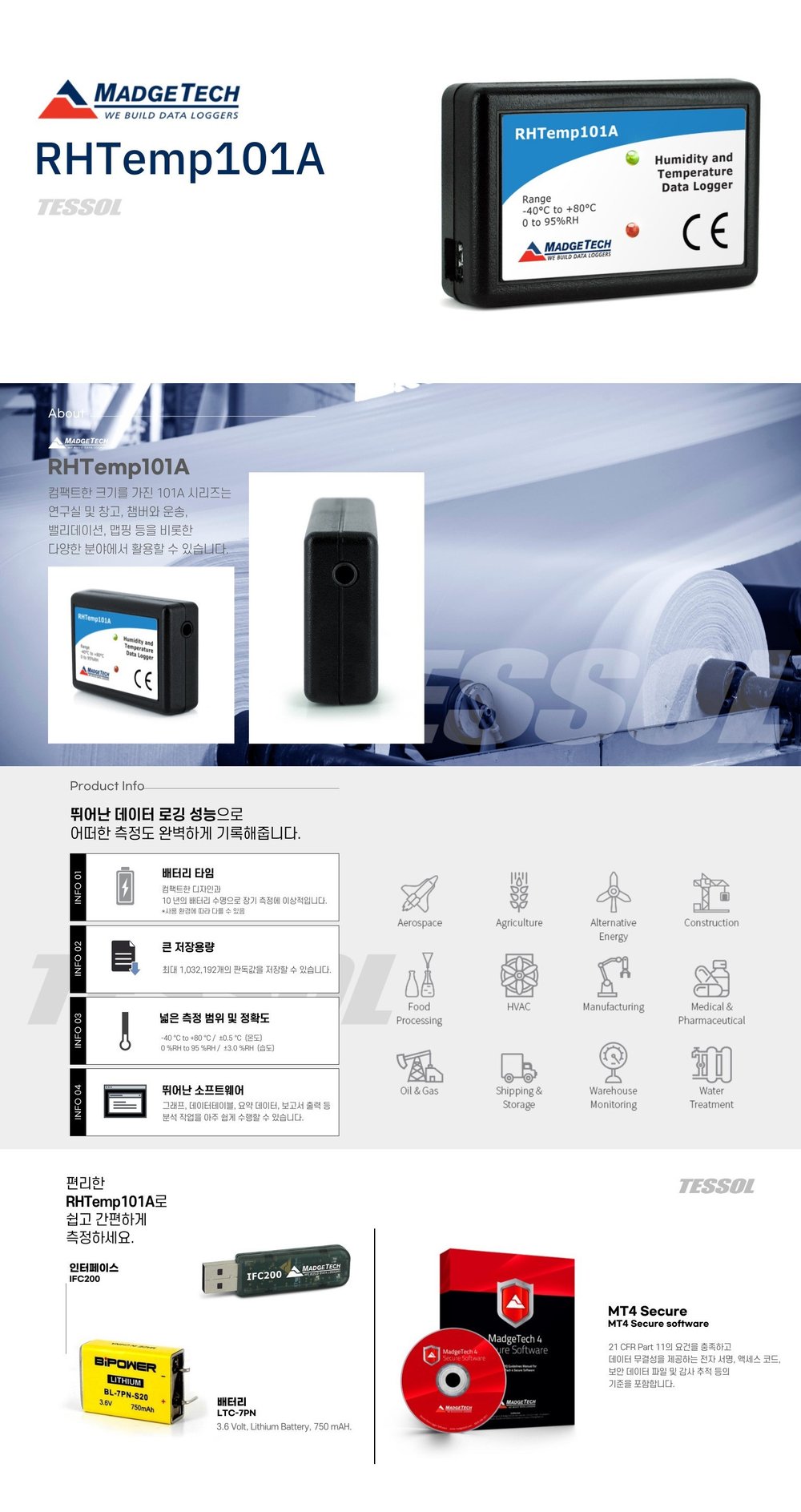

제품 상세 이미지

RHTemp101A와 비교해 볼
온/습도 로거

RHTemp101A에 온도 경보도 설정할 수 있습니까?
아닙니다. RHTemp101A의 경보는 습도 상·하한 기준입니다. 온도 경보까지 필요하면 RFRHTemp2000A처럼 온도 경보를 갖춘 모델을 선택하세요.
RHTemp101A는 다중 시작·정지를 쓰면 메모리가 줄어듭니까?
네, 다중 시작·정지 모드에서는 메모리가 349,184개입니다. 구간 수와 길이에 맞춰 기록 간격을 정하세요.
RHTemp101A 배터리는 직접 교체합니까?
네, 3.6 V 리튬 배터리를 사용자가 교체합니다. 일반 수명 10년은 15분 간격 기준이므로 짧은 간격으로 쓰면 교체 시점을 앞당겨 계획하세요.
RHTemp101A를 PC에 연결하려면 무엇이 필요합니까?
IFC200 USB 인터페이스 케이블이 필요하며 MadgeTech 4 소프트웨어로 설정하고 내려받습니다. 케이블은 별도 구성품이므로 로거와 함께 주문하세요.
RHTemp101A를 여러 대 장기 설치하려면 국내 어디에 문의합니까?
(주)테솔로 문의해 주세요. (주)테솔은 MadgeTech 제품을 국내에서 단독으로 공급합니다. 설치할 구역의 온도·습도 범위와 기록 기간, 필요한 대수를 알려 주시면 IFC200 케이블 구성과 견적을 안내해 드립니다.
