MadgeTech NanoTemp125 초소형 고온 데이터로거 (-1 · -2 · -5.25)

MODEL: NanoTemp125
브랜드: MADGETECH

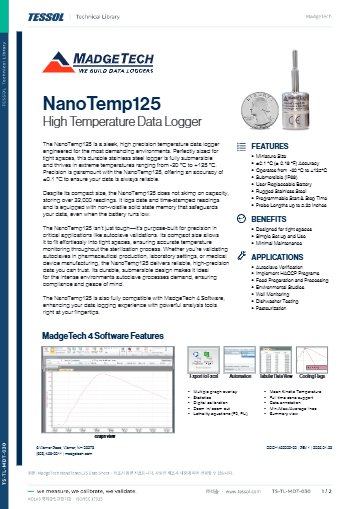

제품 자료: 데이터시트

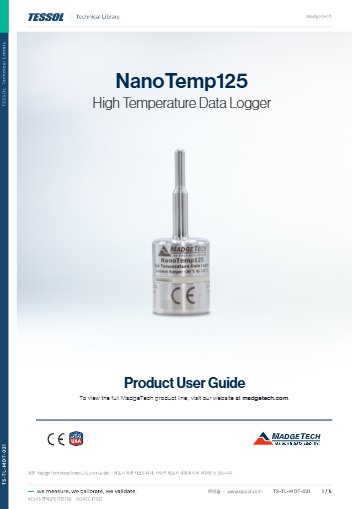

사용 설명서

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

작은 용기 속 멸균 온도를
확인하는 초소형 고온 로거

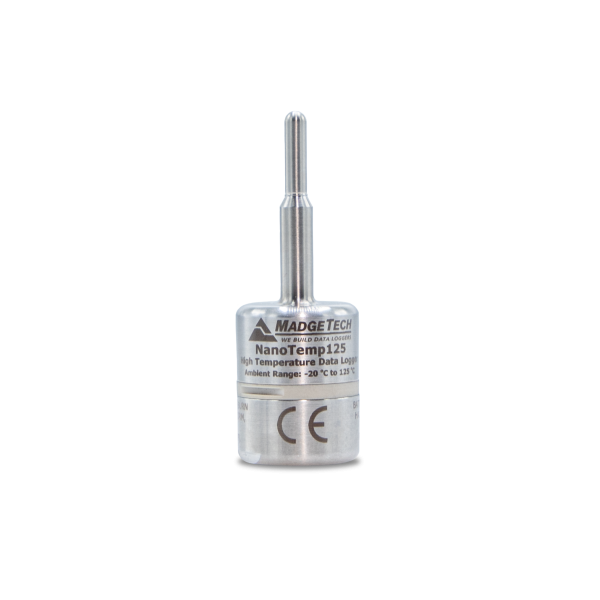

MadgeTech NanoTemp125 초소형 고온 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech NanoTemp125는 지름 17.8 mm 본체에 1·2·5.25 in 프로브를 달아 +20~+125 °C에서 ±0.1 °C 정확도로 기록하는 초소형 고온 온도 데이터로거(RTD 로거)로, 오토클레이브 챔버와 작은 용기 안의 멸균 온도를 확인합니다.

-20~+19.99 °C 구간 정확도는 ±0.3 °C이며, 0.01 °C 단위로 32,512개 데이터를 1초부터 24시간까지의 간격으로 저장합니다. 본체 사용 범위 안의 공정에서 쓰는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.1 °C

상온 이상 구간 교정 정확도

±0.3 °C

저온 구간 교정 정확도

0.01 °C

표시 단위(분해능)

IP68

0.002 ~ 100 PSIA 압력 환경

특징

작은 본체로
멸균 구간을 기록

핵심 특징	현장에서 달라지는 점
고정밀 멸균 구간	멸균 온도가 놓이는 상온 이상 구간의 정확도가 가장 좁아 판정 구간의 허용 오차가 작습니다.
표시 단위와 정확도 구분	표시 단위와 정확도는 서로 다른 값이므로 판정은 정확도 기준으로 합니다.
2단계 시작·정지 트리거	상·하한 트리거로 공정이 시작될 때만 기록하므로 메모리를 공정 구간에 집중합니다.
IP68 침수	물에 담가 운용하므로 세척 공정과 저온살균 수조에서도 본체를 보호하는 별도 케이스가 필요하지 않습니다.
사용자 교체 배터리	BR1225A 코인 셀 2개는 사용자가 교체하며 여분 2개가 함께 옵니다.
순환 기록	메모리가 가득 차면 오래된 데이터를 덮어 가며 기록이 이어집니다.

사용 범위

프로브 범위와
본체 한계 구분

프로브 센서는 -200~+260 °C를 측정하지만 본체 사용 범위는 -20~+125 °C이므로, 본체가 놓이는 환경이 125 °C를 넘지 않는 공정에 선택합니다. 125 °C보다 뜨거운 건열 멸균이나 탈발열원 공정은 +400 °C까지 측정하는 DHS가 맞습니다.

정확도는 두 구간으로 나뉘므로 판정 온도가 어느 구간에 놓이는지 먼저 확인합니다.

기록 계획

트리거와 간격으로
기록 시간 설계

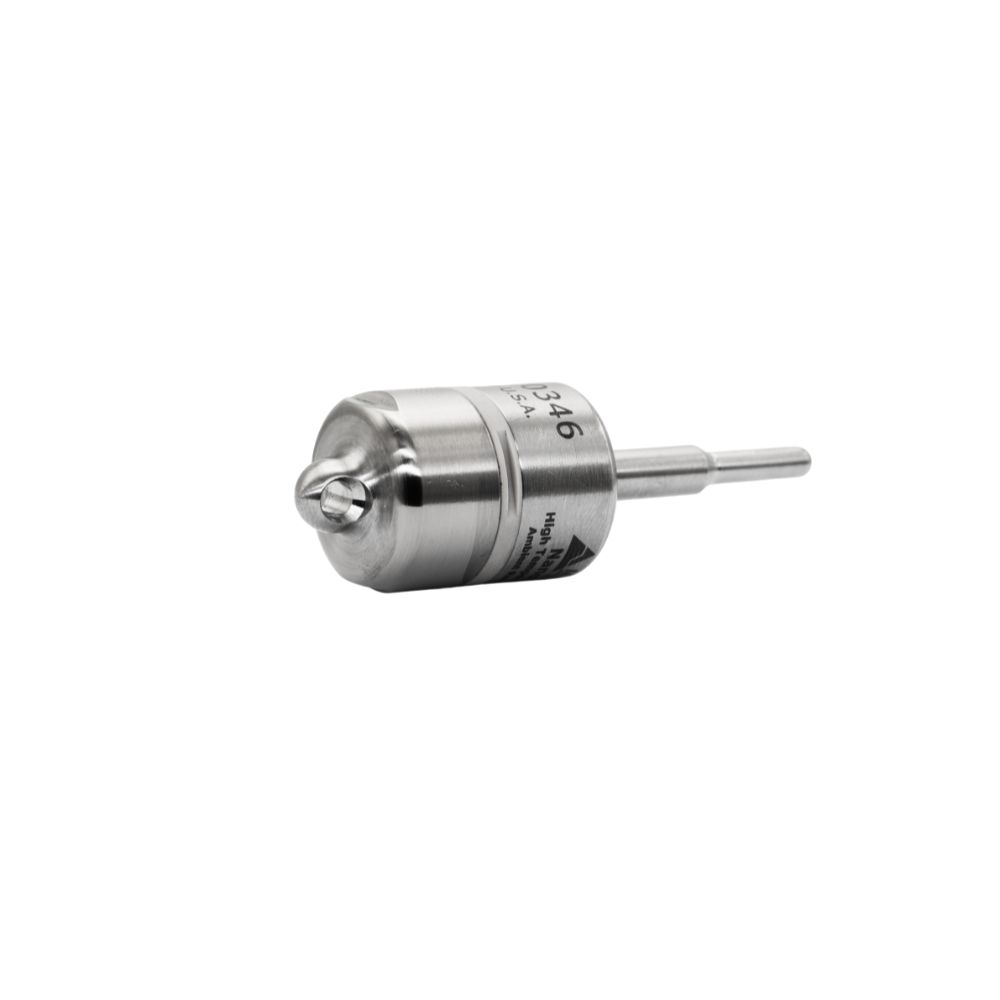

MadgeTech NanoTemp125 - 옆으로 눕힌 NanoTemp125 본체

공정이 시작될 때만 기록

시작은 즉시 또는 최대 18개월 뒤로 지연하고, 정지는 수동 또는 시각으로 정합니다. 32,512개 데이터를 1분 간격으로 쓰면 약 22.6일치(32,512 ÷ 1,440), 1초 간격으로 쓰면 약 9.0시간(32,512 ÷ 3,600)을 담고 트리거 모드에서는 6,502개를 저장합니다.

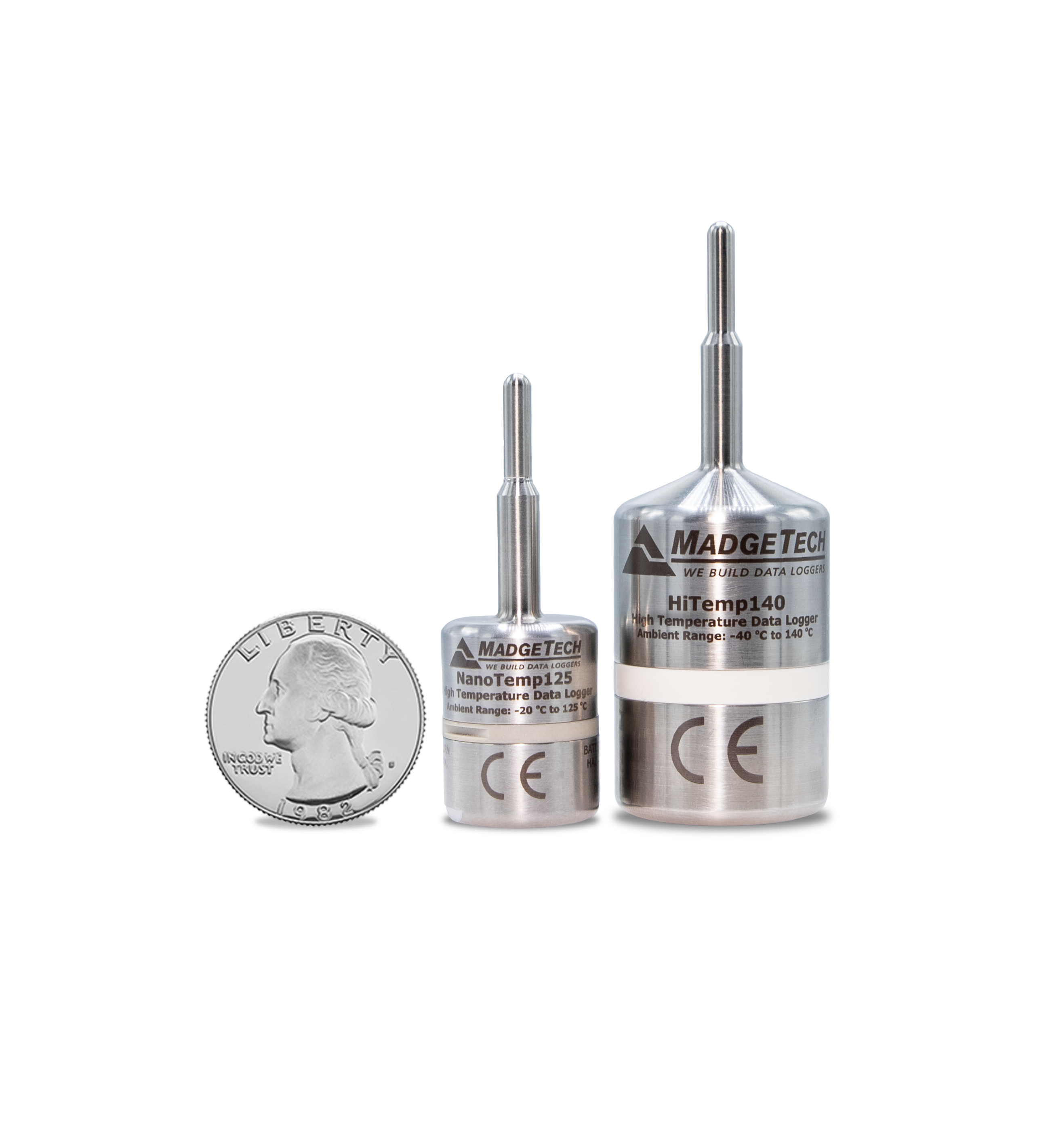

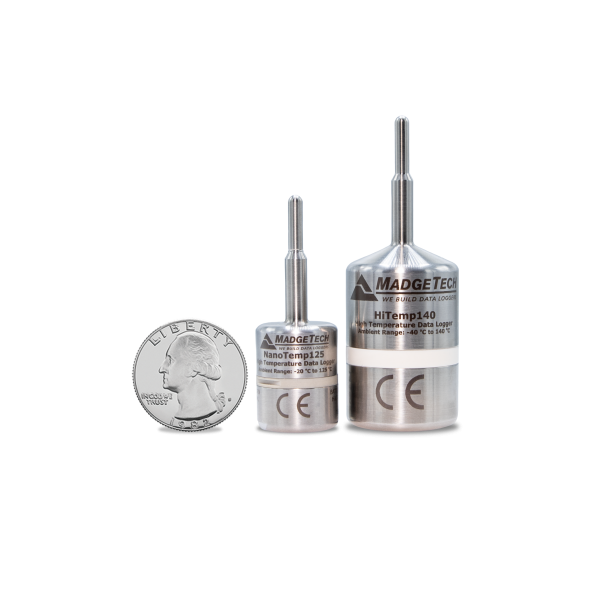

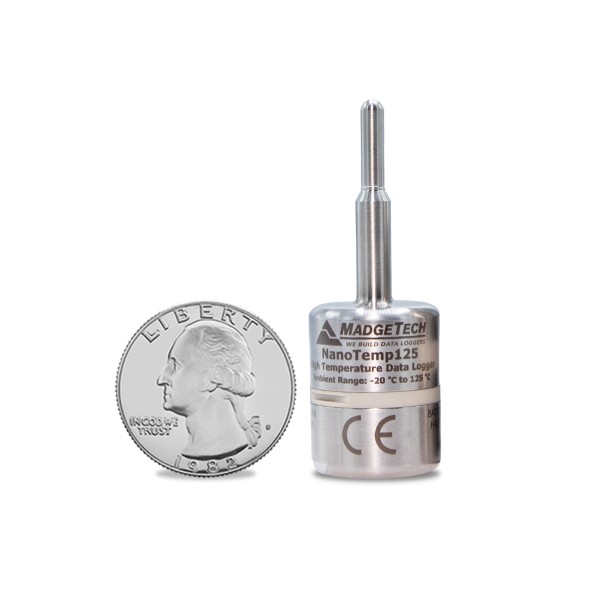

동전과 크기를 비교한 NanoTemp125 두 가지 길이

사용 방법

NanoTemp125
통신 키트 연결과 MadgeTech 4 설정

NanoTemp125는 NanoTemp125 통신 키트와 IFC400 또는 IFC406 도킹 스테이션으로 PC에 연결해 MadgeTech 4 Standard 또는 Secure에서 설정하고 내려받습니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC400	로거 1대를 올리는 USB 도킹 스테이션(별매)
IFC406	로거 여러 대를 함께 올리는 6포트 USB 도킹 스테이션(별매)
NanoTemp125 통신 키트	도킹 스테이션 연결에 필요한 키트(어댑터, 배터리 교환 렌치 포함, 별매)

처음 연결하는 순서

순서	할 일
1	madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2	IFC400 또는 IFC406 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC400 또는 IFC406이 목록에 보이는지 확인하세요.
3	통신 키트를 사용해 로거를 도킹 스테이션에 연결하면 Connected Devices 패널에 나타납니다.
4	로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5	로거를 오토클레이브나 용기 안 측정 위치에 배치하세요.
6	회수 후 통신 키트로 다시 도킹 스테이션에 연결하고 Stop, Download 순서로 기록을 받습니다.

IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. 기록 중에 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

NanoTemp125
전체 사양

항목	사양
센서	프로브 내 RTD
사용 범위	-20 ~ +125 °C · 0 ~ 100 %RH · 0.002 ~ 100 PSIA
프로브 센서 범위	-200 ~ +260 °C (본체는 125 °C 이하)
교정 정확도	+20 ~ +125 °C ±0.1 °C · -20 ~ +19.99 °C ±0.3 °C
분해능	0.01 °C
메모리	32,512개 · 메모리 랩 · 트리거 모드 6,502개
기록 간격	1초 ~ 24시간마다 1회
시작 · 정지	즉시 · 최대 18개월 지연 · 수동 · 시각 정지 · 상 · 하한 및 2단계 시작 · 정지 트리거 · PC 실시간 기록 · 비밀번호 옵션
배터리	3 V 고온 리튬 코인 셀 2개 (BR1225A, 사용자 교체) · 25 °C, 1분 간격 기준 일반 1년
보호 등급	IP68
데이터 받기	IFC400 또는 IFC406 도킹 스테이션 + NanoTemp125 통신 키트 (어댑터 · 렌치) · 125,000 baud
소프트웨어	MadgeTech Standard 4.2.25.16 이상 · Secure 4.2.24.16 이상 · Windows XP SP3 이상
본체 크기	22.9 × 지름 17.8 mm
프로브 치수	25.4 · 50.8 · 133.35 mm × 지름 3.2 mm (전환부 4.8 mm)
무게 · 재질	18 ~ 20 g · 316 SS, PEEK
온도 단위	°C · K · °F · °R
시간 정확도	20 ~ 30 °C에서 월 ±1분
인증 표시	CE

활용 분야

멸균·살균 공정의
소형 기록

멸균기 밸리데이션 — 오토클레이브와 증기 멸균 공정을 점검합니다.
제약 제조 공정 — 소형 바이알과 용기 안 온도를 측정합니다.
식품 가공 공정 — 저온살균과 세척 공정의 온도를 기록합니다.
식기세척기 점검 — 세척 사이클의 온도를 기록합니다.

선택 가이드

공정 온도별
권장 로거

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
125 °C 이하 공정을 작은 본체로 측정할 때	NanoTemp125	지름 17.8 mm 소형 본체에 1·2·5.25 in 프로브를 달아 쓰므로 작은 공정에 맞습니다.
125 °C보다 뜨거운 건열 멸균일 때	DHS	+400 °C까지 측정합니다.
더 큰 본체로 -40 ~ +100 °C를 측정할 때	MicroTemp100	66 × 18 mm 침수형 본체입니다.

구성·옵션

기본 구성과
별매 품목

구성	옵션	구분
NanoTemp125 로거 본체	1 · 2 · 5.25 in 프로브 중 선택	포함
ISO/IEC 17025 공인 교정성적서	처음 구매 시 동봉	포함
교체용 배터리	BR1225A 2개	포함
IFC400 또는 IFC406 도킹 스테이션	데이터 받기용 기본 인터페이스	별매
NanoTemp125 통신 키트	어댑터 · 배터리 교환 렌치 (902677-00)	별매

온도 감시

교정 성적서와
KOLAS 안내

함께 오는 교정성적서는 ISO/IEC 17025 공인 교정성적서이며, 재교정은 사용 주기에 맞춰 정합니다. 교정은 (주)테솔의 KOLAS 인정 범위에 해당하는 경우 방법과 일정을 안내해 드립니다.

NanoTemp125와 함께 보는
소형 고온 로거

NanoTemp125를 처음 구매할 때 무엇이 더 필요합니까?
IFC400 또는 IFC406 도킹 스테이션과 NanoTemp125 통신 키트가 필요합니다. 둘 다 별매 품목입니다.
NanoTemp125의 정확도도 0.01 °C로 보면 됩니까?
아니요, 0.01 °C는 표시 단위입니다. 정확도는 상온 이상 구간에서 ±0.1 °C입니다.
NanoTemp125보다 더 뜨거운 건열 공정에는 어떤 모델이 맞습니까?
건열 멸균이나 탈발열원 공정은 +400 °C까지 측정하는 DHS가 맞습니다.
NanoTemp125는 Part 11 기록에 어떤 소프트웨어를 사용합니까?
별도 MadgeTech 4 Secure 소프트웨어에 전자서명, 접근 코드, 감사추적 기능이 있어 21 CFR Part 11 요건 대응을 돕습니다.
NanoTemp125는 국내에서 누구에게 구매 상담을 받을 수 있습니까?
(주)테솔에 문의하세요. 공정 종류와 프로브 길이를 알려 주시면 도킹 스테이션과 통신 키트를 포함한 구성과 견적을 안내해 드립니다.
