70 m 물속까지 잠기는
손가락 크기 온도 로거

MadgeTech MicroTemp 소형 침수형 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech MicroTemp는 66 × 18 mm 316L 식품용 스테인리스 본체로 -40~+80 °C를 기록하는 소형 침수형 온도 데이터로거(IP68 온도 로거)로, 70 m 수심까지 잠기는 구조라 식품 공정의 세척수와 레토르트, 좁은 설비 틈의 온도를 측정합니다.

정확도는 0~50 °C에서 ±0.5 °C, 50.1~80 °C에서 ±1.0 °C, -40.0~-0.1 °C에서 ±2.0 °C로 구간마다 다르며, 32,767개 데이터를 2초부터 12시간까지의 간격으로 저장합니다. 1분 간격 기준 배터리가 일반 1년 지속되는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

-40 ~ +80 °C

내장 반도체 센서 측정 범위

±0.5 °C

0 ~ 50 °C 구간 교정 정확도

0.1 °C

기록 분해능

IP68

70 m 수심까지 침수

특징

작은 본체에
침수 구조

핵심 특징현장에서 달라지는 점
손가락 크기 본체지름이 작아 장비 틈이나 용기 안처럼 좁은 공간에 넣어 위치를 바꿔 가며 기록합니다.
316L 식품용 스테인리스식품 접촉 공정에 쓰이는 316L 재질이라 세척수와 가공 공정 안에서도 본체의 부식 부담이 적습니다.
70 m 수심 침수IP68 등급으로 70 m (230 ft)까지 잠기므로 탱크 깊은 곳의 온도를 방수 케이스 없이 기록합니다.
구간별 정확도 3단계상온, 고온, 영하의 세 구간으로 정확도를 나누어 제시하므로 판정 구간과 대조해 쓸 수 있습니다.
고·저 경보 한계사용자가 경보 한계를 설정해 두면 기록 후 이탈 구간을 소프트웨어에서 바로 찾습니다.
메모리 랩32,767개가 차도 오래된 데이터를 덮어 가며 기록이 이어집니다.

정확도 읽기

구간별 정확도를
판정 구간과 대조

가장 좁은 정확도는 상온 구간에만 해당합니다. 냉동 보관이나 냉동 매핑처럼 영하에서 쓰는 경우는 가장 넓은 오차 구간이 적용되므로, 매핑 기준에서 요구하는 허용 오차와 먼저 비교해야 합니다.

가열 세척처럼 높은 구간에서는 중간 단계 오차가 적용됩니다. 더 높은 구간이 필요하면 같은 크기의 본체로 기록하는 MicroTemp100을 선택합니다.

기록 계획

용량과 간격으로
기록 기간 계산

도킹 스테이션에서 설정하고 내려받기

데이터는 IFC202 도킹 스테이션에 본체를 꽂아 MadgeTech Standard 2.00.58a 이상 또는 Secure 3.00.67 이상에서 시작하고 내려받습니다. 32,767개 데이터를 1분 간격으로 쓰면 약 22.8일치(32,767 ÷ 1,440), 2초 간격으로 쓰면 약 18.2시간(32,767 × 2 ÷ 3,600)을 담습니다.

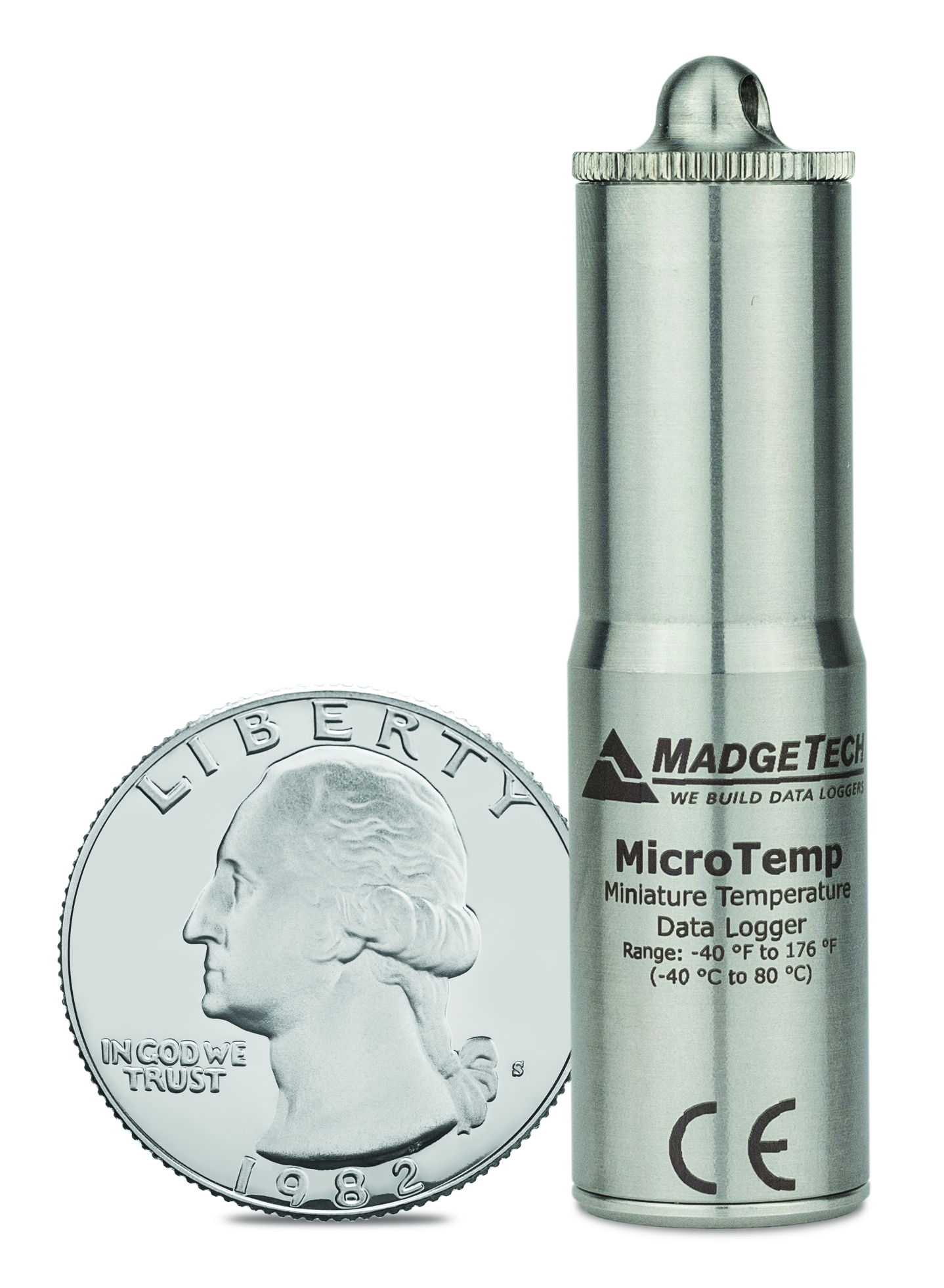

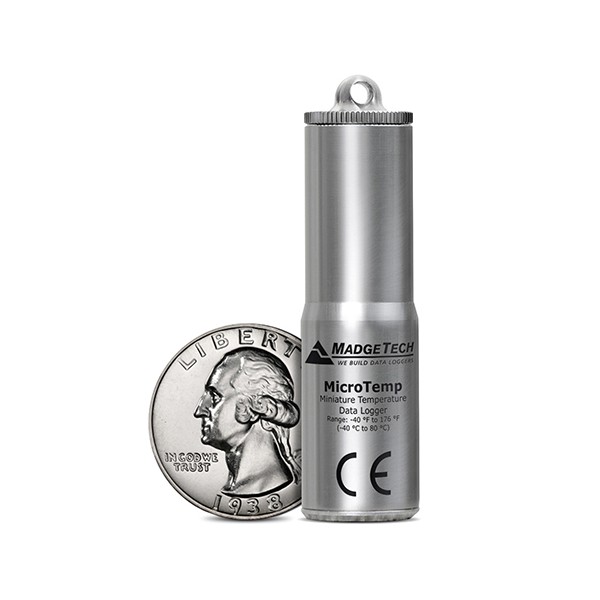

MadgeTech MicroTemp - 동전과 크기를 비교한 MicroTemp
동전과 크기를 비교한 MicroTemp

사용 방법

MicroTemp 침수형 로거
IFC202 도킹과 기록 순서

MicroTemp는 IFC202 인터페이스로 PC에 연결해 MadgeTech Standard 또는 Secure 소프트웨어에서 기록을 시작하고 내려받습니다. 고·저 경보 한계도 소프트웨어에서 정하고, 기록 후 이탈 구간을 그래프에서 찾습니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC202로거와 PC를 잇는 인터페이스(필수, 별매)
MadgeTech USB DriversIFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC202를 PC의 USB 포트에 연결하고 MicroTemp를 연결하면 Connected Devices 패널에 로거가 나타납니다.
3로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
4로거를 빼서 측정할 액체나 용기 안에 넣으세요.
5회수한 로거를 IFC202에 다시 연결해 Stop, Download 순서로 기록을 받습니다.
6받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. 같은 모델 여러 대를 같은 조건으로 시작할 때는 Batch Start로 한 로거의 설정을 나머지에 적용할 수 있습니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

MicroTemp
전체 사양

항목사양
센서내장 반도체
온도 범위-40 ~ +80 °C
교정 정확도0 ~ 50 °C ±0.5 °C · 50.1 ~ 80 °C ±1.0 °C · -40.0 ~ -0.1 °C ±2.0 °C
분해능0.1 °C
메모리32,767개 · 메모리 랩
기록 간격2초 ~ 12시간마다 1회
경보고 · 저 경보 한계 설정
배터리+25 °C, 1분 간격 기준 일반 1년
보호 등급IP68 · 70 m (230 ft) 수심까지 침수
재질 · 크기316L 식품용 스테인리스 · 66 × 지름 18 mm
데이터 받기IFC202 도킹 스테이션 · MadgeTech Standard 2.00.58a 이상 · Secure 3.00.67 이상
통신 속도38,400 baud
LED 표시등빨강 · 초록
사용 환경-40 ~ +80 °C · 0 ~ 100 %RH
시간 정확도+20 °C에서 월 ±1분
인증 표시CE

활용 분야

침수와 좁은 공간의
온도 기록

  • 식품 공정 온도 — 침수 상태에서 공정 온도를 기록합니다.
  • 레토르트·세척수 점검 — 레토르트와 세척수의 온도를 확인합니다.
  • 냉동고 매핑 — 여러 위치에 두고 온도 차이를 비교합니다.
  • 좁은 공간 확인 — 장비 틈처럼 좁은 곳의 온도를 기록합니다.
  • 운송 상자 점검 — 용기 안 온도를 기록합니다.

선택 가이드

온도 구간별
권장 모델

이럴 때 (현장 조건·용량)권장 모델선택 이유
0 ~ 50 °C 정확도가 가장 중요할 때MicroTemp상온 구간에서 가장 좁은 정확도입니다.
+100 °C까지 기록해야 할 때MicroTemp100같은 크기 본체로 -40 ~ +100 °C를 기록합니다.
달걀 모양 케이스와 열 반응을 맞춰야 할 때EggTemp0 ~ +60 °C를 기록하는 달걀형입니다.
열전대 형식을 골라 침수 기록할 때TCTemp1000침수형 열전대 로거입니다.

구성·옵션

필요 구성

구분내용
인터페이스IFC202 도킹 스테이션
소프트웨어MadgeTech Standard 2.00.58a 이상 · Secure 3.00.67 이상
품번MicroTemp

온도 감시

교정 연계와
KOLAS 안내

구간마다 정확도가 다르므로 교정점도 실제 사용 구간에 맞춰 정합니다. 교정 대상이 (주)테솔의 KOLAS 인정 범위에 해당하는지는 문의해 주시면 확인해 드립니다.
