수조와 공정 액체 속 온도를
물에 잠긴 채 읽는 열전대 로거

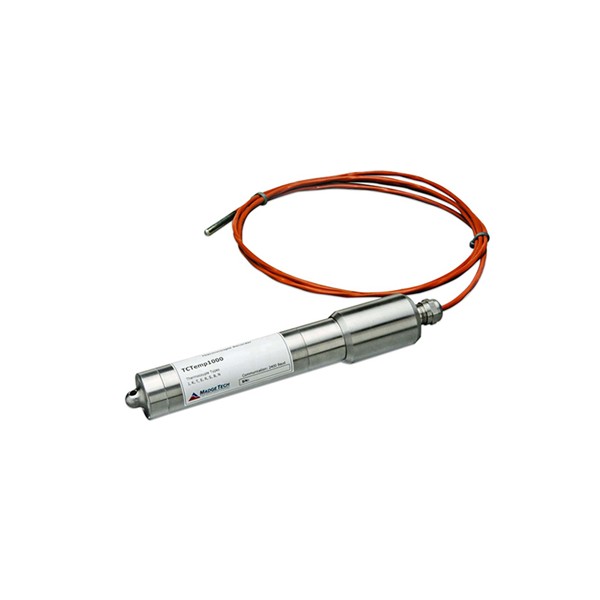

MadgeTech TCTemp1000 침수형 열전대 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

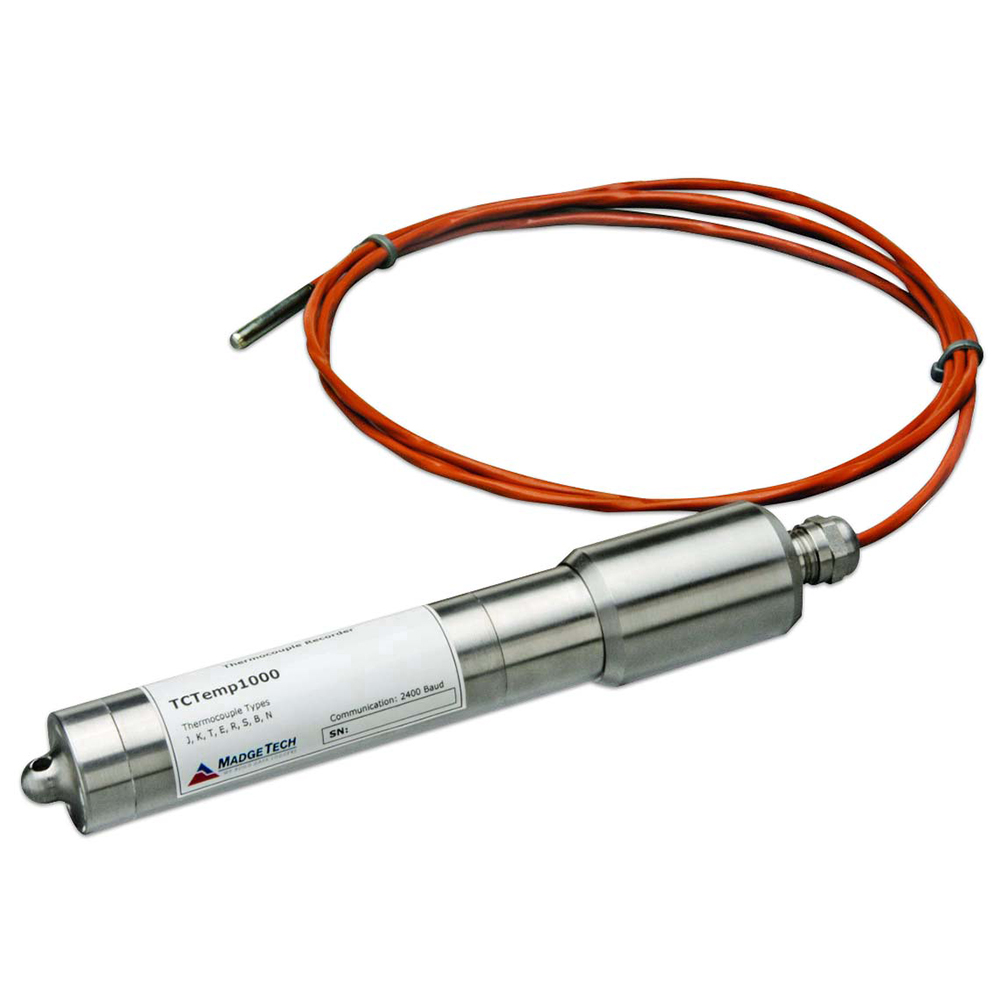

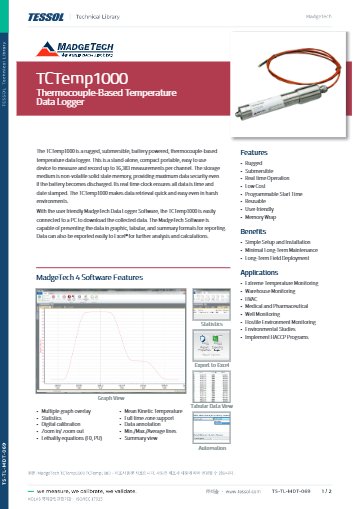

MadgeTech TCTemp1000은 303 스테인리스 본체가 150 ft 수심까지 잠기는 침수형 열전대 온도 데이터로거(Submersible Thermocouple Logger)로, 내부 1채널과 원격 1채널에 J·K·T·E·R·S·B·N형 열전대를 연결해 수조와 공정 액체의 온도를 기록합니다.

채널마다 냉접점을 자동으로 보상하고, 채널당 16,383개, 총 32,766개를 2초에서 12시간까지의 간격으로 저장합니다. 스테인리스 팁의 6 ft K형 열전대가 함께 공급되는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

150 ft

침수 가능 수심

J · K · T · E · N형

±0.5 °C 정확도 열전대

16,383개

채널당 기록 용량

2채널

내부 1 · 원격 열전대 1

특징

열전대를 바꿔 쓰는
침수형 로거

핵심 특징현장에서 달라지는 점
여러 열전대 형식J·K·T·E·R·S·B·N형을 연결할 수 있어 측정 온도대에 맞는 열전대로 교체해 쓸 수 있습니다.
150 ft 침수로거와 열전대를 함께 수조에 넣어 배선 인출 없이 액체 속 온도를 기록합니다.
채널별 냉접점 보상각 채널의 냉접점을 따로 보상해 두 채널의 환경 차이에서 오는 오차를 줄입니다.
내부·원격 2채널내부 반도체 센서와 원격 열전대를 함께 기록해 외기 온도와 시료 온도를 대조합니다.
넉넉한 메모리채널당 16,383개, 총 32,766개로 긴 공정 기록도 한 번에 담습니다.
사용자 교체 배터리3.6 V 리튬 배터리를 직접 교체해 현장 가동 중단을 줄입니다.

열전대 선택

열전대 형식별
범위와 정확도

J·K·T·E·N형은 ±0.5 °C, R·S·B형은 ±2.0 °C 정확도입니다. 이 값은 24 AWG, 3 m 열전대 기준이며 열전대 자체의 허용 오차는 별도로 더해 판단합니다. 내부 채널의 ±0.5 °C도 0 ~ +50 °C 구간에서만 적용되므로 공정 온도대에 맞춰 형식을 고르세요.

열전대 교체 절차

열전대를 바꿀 때는 교체 절차 문서와 레퍼런스 카드를 따릅니다. SMP 암 커넥터에서 열전대를 분리해 다른 형식으로 교체한 뒤 소프트웨어에서 채널 형식을 다시 지정합니다.

사용 방법

TCTemp1000 침수형 열전대 로거
IFC200 연결과 시작·다운로드

TCTemp1000은 IFC200 인터페이스 케이블로 PC에 연결해 MadgeTech 4에서 시작, 중지, 내려받기를 진행합니다. 통신 속도는 2,400 baud입니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC200로거와 PC를 잇는 인터페이스 케이블(필수, 별매)
MadgeTech USB DriversIFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC200을 처음 USB로 연결하기 전에 MadgeTech 4와 USB 드라이버 설치를 먼저 마치세요.
3IFC200 케이블로 로거와 PC의 USB 포트를 연결하면 로거가 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
5회수 후 IFC200을 다시 연결해 Stop, Download 순서로 기록을 받습니다.
6받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

기록이 끝나거나 정지한 로거는 PC에서 다시 시작 설정을 해야 다음 기록을 시작합니다. 기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

열전대 형식과
공통 사양

항목범위정확도분해능
J형 열전대-210 ~ +760 °C±0.5 °C0.1 °C
K형 열전대-270 ~ +1370 °C±0.5 °C0.1 °C
T형 열전대-270 ~ +400 °C±0.5 °C0.1 °C
E형 열전대-270 ~ +980 °C±0.5 °C0.1 °C
N형 열전대-270 ~ +1300 °C±0.5 °C0.1 °C
R · S형 열전대-50 ~ +1760 °C±2.0 °C0.5 °C
B형 열전대+50 ~ +1820 °C±2.0 °C0.5 °C

공통 사양

항목사양
채널내부 1채널, 원격 열전대 1채널
커넥터SMP 암 커넥터
냉접점 보상채널별 자동 보상
내부 채널반도체 센서, -40 ~ +80 °C, 정확도 ±0.5 °C (0 ~ +50 °C), 분해능 0.1 °C
열전대 정확도 기준24 AWG, 3 m 열전대 기준
메모리채널당 16,383개, 총 32,766개 (메모리 랩)
기록 간격2초 ~ 12시간마다 1회
배터리3.6 V 리튬 (사용자 교체), +25 °C 1분 간격 기준 일반 1년
침수 / 사용 환경150 ft 수심 / -40 ~ +80 °C, 0 ~ 100 %RH
필수 인터페이스IFC200 인터페이스 케이블, 통신 속도 2,400 baud
하우징 / 크기303 스테인리스 / 188 × 지름 31 mm
시간 정확도+20 °C 월 ±1분
기본 포함 열전대스테인리스 팁 6 ft K형
품번901620-00

활용 분야

액체 속 온도를
기록하는 현장

  • 수조·탱크 — 액체 온도를 로거와 함께 담가 기록합니다.
  • 공정 설비 — 공정 액체의 온도 변화를 이력으로 남깁니다.
  • 가열·냉각 공정 — 온도 상승·하강 곡선을 열전대로 추적합니다.
  • 시료·부품 침수 시험 — 잠긴 시료나 부품의 온도 이력을 확인합니다.

선택 가이드

측정 목적별
권장 모델

이럴 때 (현장 조건)권장 모델선택 이유
로거 화면에서 값을 바로 읽을 때TCTemp2000LCD와 키패드로 최소 · 최대 · 평균을 현장에서 확인합니다.
여러 지점을 단열 케이스 안에서 기록할 때ThermoVaultX4채널 · 8채널 열전대를 단열 케이스 안에서 기록합니다.
물에 잠긴 열전대와 로거를 함께 사용할 때TCTemp1000150 ft 침수 본체에 2채널을 갖춥니다.

구성·옵션

TCTemp1000
구성과 액세서리

구성옵션비고
TCTemp1000 로거 본체내부 1채널, 원격 1채널기본 포함
6 ft K형 열전대스테인리스 팁기본 포함 (다른 형식은 별도 선택)
IFC200 인터페이스 케이블데이터 받기에 필요필수 (별매)
TCTemp1000 O-링 · TLH-5902 리튬 배터리정비용선택 액세서리

온도 감시

열전대 로거의
교정 안내

열전대 정확도는 열전대의 허용 오차에 좌우되므로 공정 검증 기록에서는 로거와 열전대의 교정 이력을 함께 관리하세요. 교정 일정과 방법은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.
