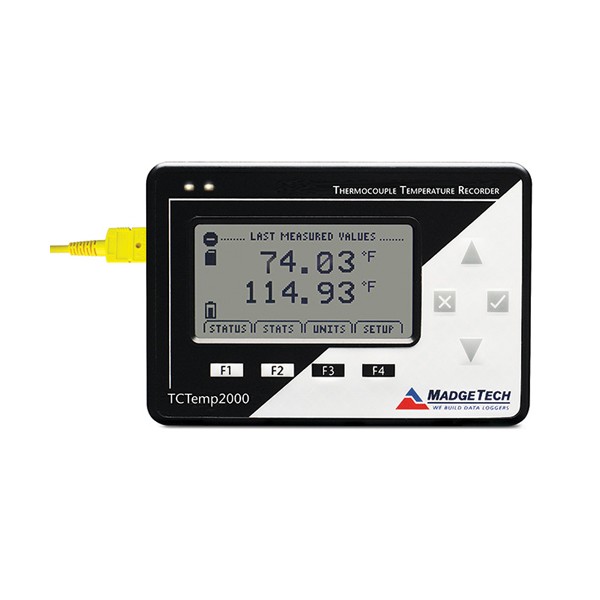

MadgeTech TCTemp2000 LCD 열전대 온도 데이터로거

MODEL: TCTemp2000
브랜드: MADGETECH

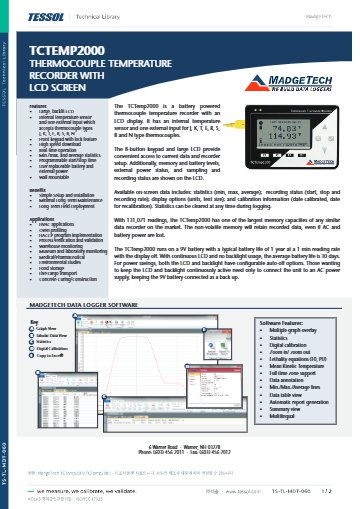

제품 자료: TCTemp2000 데이터시트(영문)

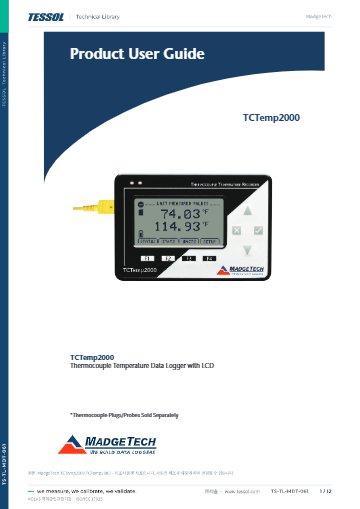

TCTemp2000 사용 설명서(영문)

식품공정 카탈로그

의료/제약 종합카탈로그

제품문의 구매하기

열전대 8종을 연결해
현장에서 읽는 LCD 로거

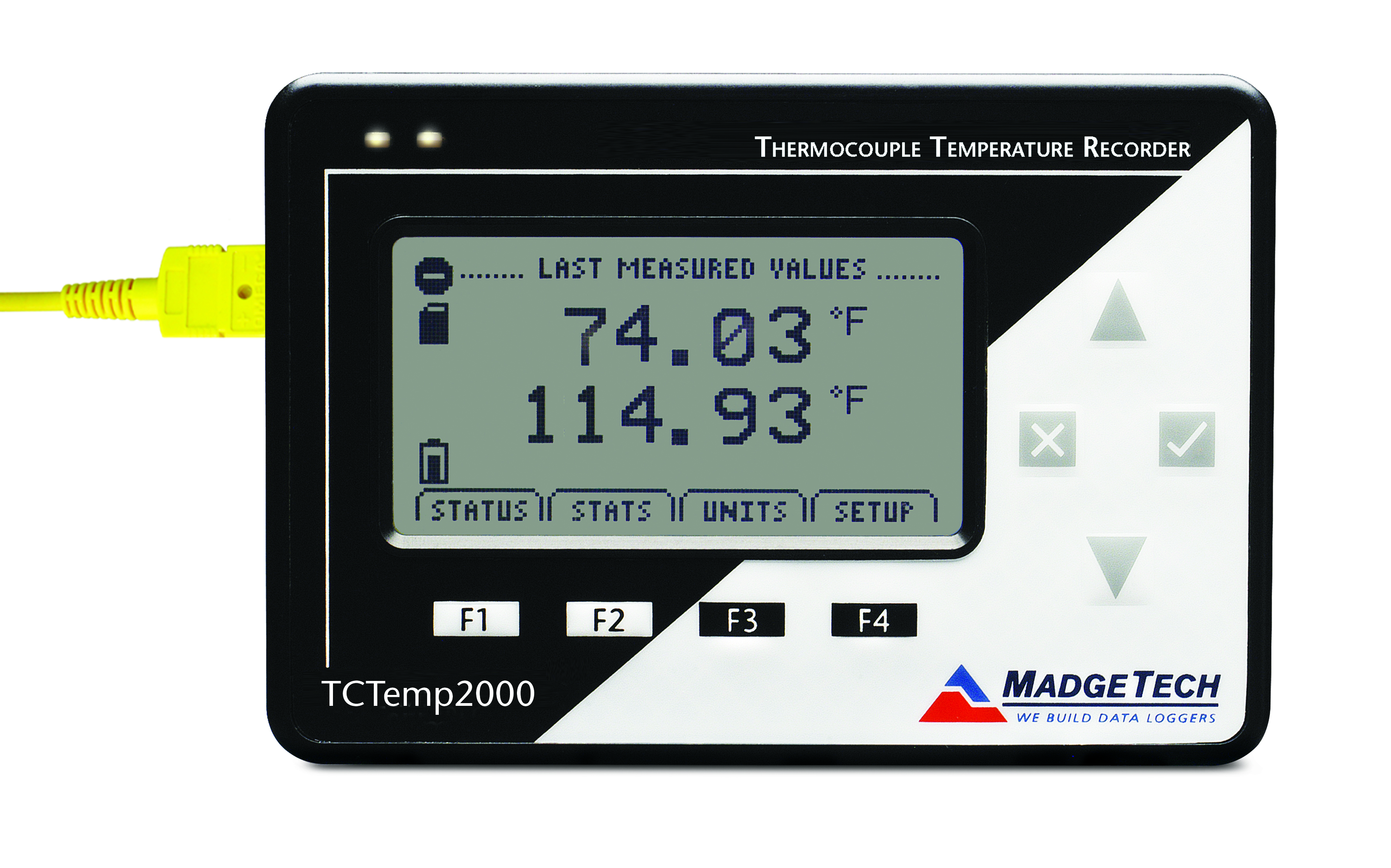

MadgeTech TCTemp2000 LCD 열전대 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech TCTemp2000은 J·K·T·E·R·S·B·N형 열전대 8종 중 하나를 연결해 -270~+1820 °C 범위를 기록하는 LCD 열전대 온도 데이터로거(열전대 로거)로, 8버튼 키패드로 최소·최대·평균 통계를 PC 없이 현장에서 확인합니다.

채널당 131,071개를 2초부터 24시간까지의 간격으로 저장하고, 9 V 리튬 배터리로 1분 간격·화면 끔 조건에서 1년을 운용합니다. 열전대 프로브를 별매로 구성하는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

8종

연결 가능한 열전대 형식

±0.5 °C

J · K · T · E · N형 정확도

131,071개

채널당 저장 용량

1년

1분 간격, 화면 끔 배터리 수명

특징

현장에서 읽고
PC로 정리

핵심 특징	현장에서 달라지는 점
열전대 8종 지원	J·K·T·E·R·S·B·N형 가운데 공정 온도에 맞는 형식을 골라 같은 로거에 연결하므로 형식별 로거를 따로 두지 않습니다.
8버튼 키패드와 LCD	63 × 35 mm 백라이트 LCD에서 현재값과 최소·최대·평균, 기록 상태, 교정 정보를 보므로 점검 시 PC를 가져가지 않습니다.
내부 채널과 냉접점 보상	내부 센서 값을 기준으로 냉접점을 자동 보상하고 본체 주변 온도도 함께 기록합니다.
예약 시작·정지	최대 6개월 뒤의 시작 시각과 정지 시각을 미리 정해 두어 현장 접근이 어려운 설비의 기록도 계획대로 시작합니다.
엔지니어링 단위 표시	그래프와 요약을 °C, °F, K, °R 단위로 바꿔 볼 수 있어 보고서 양식에 맞춰 출력할 수 있습니다.
9 V 배터리와 AC 어댑터	사용자가 교체하는 리튬 배터리로 운용하고 장기 설치에는 AC 어댑터 옵션을 사용합니다.

형식 선정

열전대 형식별
범위와 정확도

저온부터 넓은 범위를 읽으려면 K형(-270~+1370 °C)이나 T형(-270~+400 °C)이 맞고, 1,000 °C 이상은 R·S형(-50~+1760 °C)이나 B형(+50~+1820 °C)을 고릅니다. J·K·T·E·N형은 분해능 0.1 °C에 ±0.5 °C이고 R·S·B형은 분해능 0.5 °C에 ±2.0 °C입니다.

열전대 프로브는 별매이므로 형식과 길이를 공정에 맞춰 따로 주문합니다. 열전대 회로 저항은 최대 1000 Ω까지 허용하며 100 Ω 미만을 권장하므로, 긴 연장선을 쓰는 설치에서는 선 굵기를 먼저 확인하세요.

기록 계산

저장 용량과
기록 기간

채널당 91일치를 1분 간격으로

채널당 131,071개를 1분 간격으로 쓰면 약 91일치(131,071 ÷ 1,440)를 저장합니다. 내부 채널과 열전대 채널을 합친 전체 저장량은 262,143개이며 메모리 랩을 켜면 가득 찬 뒤에도 오래된 데이터를 덮어 가며 기록을 이어갑니다.

사용 방법

TCTemp2000 LCD 열전대 로거
IFC200 연결과 기록 순서

TCTemp2000은 IFC200 USB 인터페이스 케이블(소프트웨어, 매뉴얼 포함)로 PC에 연결해 MadgeTech 4에서 시작, 중지, 다운로드를 처리합니다. 예약 시작과 정지 시각도 소프트웨어에서 정합니다.

소프트웨어·도구	하는 일
MadgeTech 4 Standard	Windows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure	전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC200	로거와 PC를 잇는 USB 인터페이스 케이블(115,200 baud)
MadgeTech USB Drivers	IFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서	할 일
1	madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2	IFC200을 처음 USB로 연결하기 전에 MadgeTech 4와 USB 드라이버 설치를 먼저 마치세요.
3	IFC200 케이블로 로거와 PC의 USB 포트를 연결하면 로거가 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4	Device 탭 Control 그룹의 Custom Start에서 시작 방법을 고르고, 예약 시작이면 Delay로 시작 시각을 정하세요.
5	열전대 프로브를 연결해 측정 위치에 두고 LCD에서 현재 값을 확인합니다.
6	기록을 받을 때는 IFC200을 다시 연결해 Stop, Download 순서로 진행합니다.
7	받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

기록이 끝나거나 정지한 로거는 PC에서 다시 시작 설정을 해야 다음 기록을 시작합니다. 기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

열전대 8종 전체
형식별 사양

항목	범위	정확도	분해능
J형	-210 ~ +760 °C	±0.5 °C	0.1 °C
K형	-270 ~ +1370 °C	±0.5 °C	0.1 °C
T형	-270 ~ +400 °C	±0.5 °C	0.1 °C
E형	-270 ~ +980 °C	±0.5 °C	0.1 °C
N형	-270 ~ +1300 °C	±0.5 °C	0.1 °C
R형	-50 ~ +1760 °C	±2.0 °C	0.5 °C
S형	-50 ~ +1760 °C	±2.0 °C	0.5 °C
B형	+50 ~ +1820 °C	±2.0 °C	0.5 °C

시리즈 공통 사양

항목	사양
열전대 연결	SMP 암 커넥터 · 고정 또는 착탈식 나사 단자 · 냉접점 자동 보상 · 최대 1000 Ω (100 Ω 미만 권장)
내부 채널	반도체 센서 · -20 ~ +60 °C · ±0.5 °C (0 ~ +50 °C) · 0.1 °C
메모리	채널당 131,071개 · 총 262,143개 · 메모리 랩 설정
기록 간격	2초 ~ 24시간마다 1회
화면 · 키패드	도트 매트릭스 LCD 63 × 35 mm, 백라이트(자동 꺼짐 · 대비 조정) · 8버튼 키패드 (최소 · 최대 · 평균, 기록 상태, 교정 정보)
전원	9 V 리튬 (사용자 교체) · 1분 간격, 화면 끔 1년 · 화면 계속 켬 30일 · AC 어댑터 옵션
데이터 받기 · 시작	IFC200 USB 케이블 · MadgeTech 4 소프트웨어로 시작, 중지, 다운로드 · 최대 6개월 예약 시작, 정지 시각 설정
통신 속도	115,200 baud
표시 단위	°C · °F · K · °R
교정	소프트웨어 디지털 교정 · 교정 날짜 본체에 자동 기록
시간 정확도	20 ~ 30 °C 월 ±1분
사용 환경	-20 ~ +60 °C · 0 ~ 95 %RH 비응결
본체	검정 아노다이징 알루미늄 · 122 × 84 × 32 mm · 440 g · 벽면 설치 가능
인증 표시	CE

활용 분야

공정 온도 기록과
현장 판독

공정 온도 기록 — 형식에 맞는 열전대로 가열·냉각 공정을 기록합니다.
고온 구간 점검 — R·S·B형으로 1,000 °C 이상의 구간을 측정합니다.
저온 구간 점검 — K·T형처럼 저온 범위가 넓은 형식으로 냉동 구간을 기록합니다.
액체질소 탱크 온도 — LNDS 세트(TCTemp2000과 E형 프로브)로 탱크 온도를 기록합니다.
현장 판독 — PC 없이 키패드로 통계와 기록 상태를 확인합니다.

선택 가이드

측정 온도별
권장 형식과 모델

이럴 때 (현장 조건·용량)	권장 모델	선택 이유
-270 ~ +400 °C 구간	T형 열전대	저온 범위가 넓고 ±0.5 °C 정확도를 적용합니다.
-270 ~ +1370 °C의 넓은 구간	K형 열전대	한 형식으로 극저온부터 고온까지 덮습니다.
+50 ~ +1820 °C 고온 구간	B형 열전대	±2.0 °C, 분해능 0.5 °C로 고온 전용입니다.
액체질소 탱크	MadgeTech LNDS	TCTemp2000에 E형 프로브를 구성한 세트입니다.
오븐 안을 제품과 함께 통과하며 기록할 때	ThermoVaultX	단열 케이스에 넣은 4·8채널 오븐 프로파일러입니다.

구성·옵션

별매 프로브와
필수 인터페이스

구분	내용
옵션	AC 어댑터 · U9VL-J 교체 배터리 · 교정 성적서
별매	열전대 프로브 (형식과 길이를 따로 선택)
필수 인터페이스	IFC200 USB 인터페이스 케이블 (소프트웨어, 매뉴얼 포함)
품번	TCTemp2000 (쇼핑몰 코드 787)

온도 감시

교정 성적서와
KOLAS 안내

로거 교정 성적서는 선택 사양이며 열전대 프로브를 포함한 측정 계통의 교정은 별도로 구성합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.

TCTemp2000과 함께 보는
온도 로거

TCTemp2000에 열전대 프로브가 함께 옵니까?
아니요, 프로브는 별매입니다. 측정 온도에 맞는 형식과 길이를 정해 따로 주문합니다.
TCTemp2000은 PC 없이 값을 확인할 수 있습니까?
네, 8버튼 키패드와 LCD에서 현재 온도와 최소·최대·평균을 확인할 수 있습니다. 기록 상태와 교정 정보도 같은 화면에서 읽습니다.
TCTemp2000 배터리는 얼마나 사용합니까?
1분 간격으로 기록하고 화면을 끄면 1년이며 LCD를 계속 켜 두면 30일입니다. AC 어댑터 옵션을 연결하면 설치형으로 사용할 수 있습니다.
TCTemp2000은 PC와 어떻게 연결합니까?
IFC200 USB 인터페이스 케이블로 연결해 MadgeTech 4 소프트웨어로 시작, 중지, 다운로드를 처리합니다. 통신 속도는 115,200 baud입니다.
TCTemp2000 열전대 로거는 국내 어디에서 견적을 받습니까?
(주)테솔에 직접 문의하시면 됩니다. (주)테솔은 MadgeTech의 국내 단독 공급사입니다. 측정 온도 범위와 열전대 형식, 프로브 길이를 알려 주시면 IFC200 케이블까지 포함한 구성과 견적을 안내해 드립니다.
