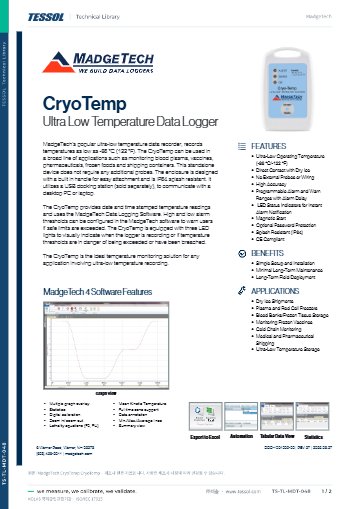

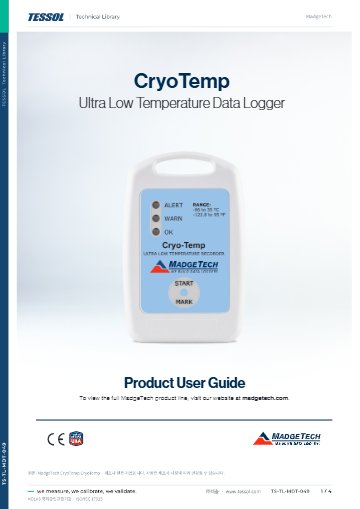

제품 자료
제품문의 구매하기

드라이아이스 운송 중
온도를 남기는 초저온 로거

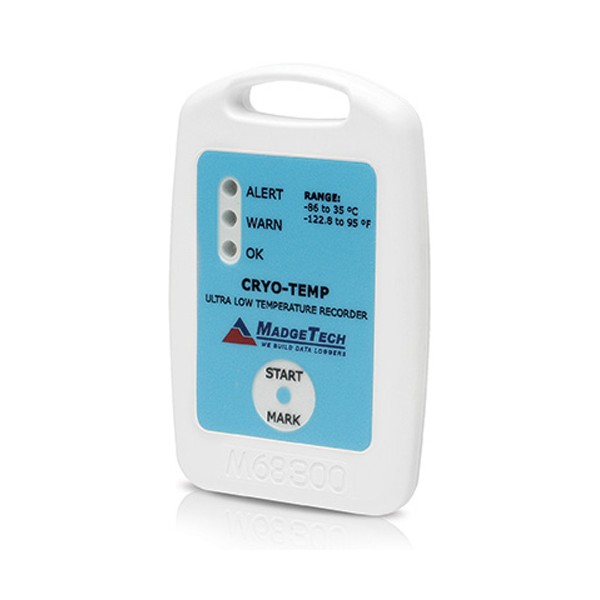

MadgeTech CryoTemp 초저온 온도 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech CryoTemp는 내장 NTC 서미스터로 -86 ~ +35 °C를 기록하는 초저온 온도 데이터로거(드라이아이스·ULT 냉동고용 단독 로거)로, 외부 프로브 없이 드라이아이스 운송과 초저온 냉동고에 놓아 온도 이력을 남깁니다.

센서가 케이스 안에 있어 냉동고 도어 가스켓 사이로 선을 빼지 않고, 교정 정확도 ±1.0 °C와 분해능 0.1 °C로 기록합니다. 83 × 54 × 11 mm의 손잡이형 몸체는 상자와 선반에 쉽게 고정되며, (주)테솔이 국내에 공식 공급합니다.

-86 ~ +35 °C

내장 서미스터 권장 측정 범위

±1.0 °C

교정 정확도

IP64

생활방수 등급 케이스

2년

25 °C 일반 배터리 수명

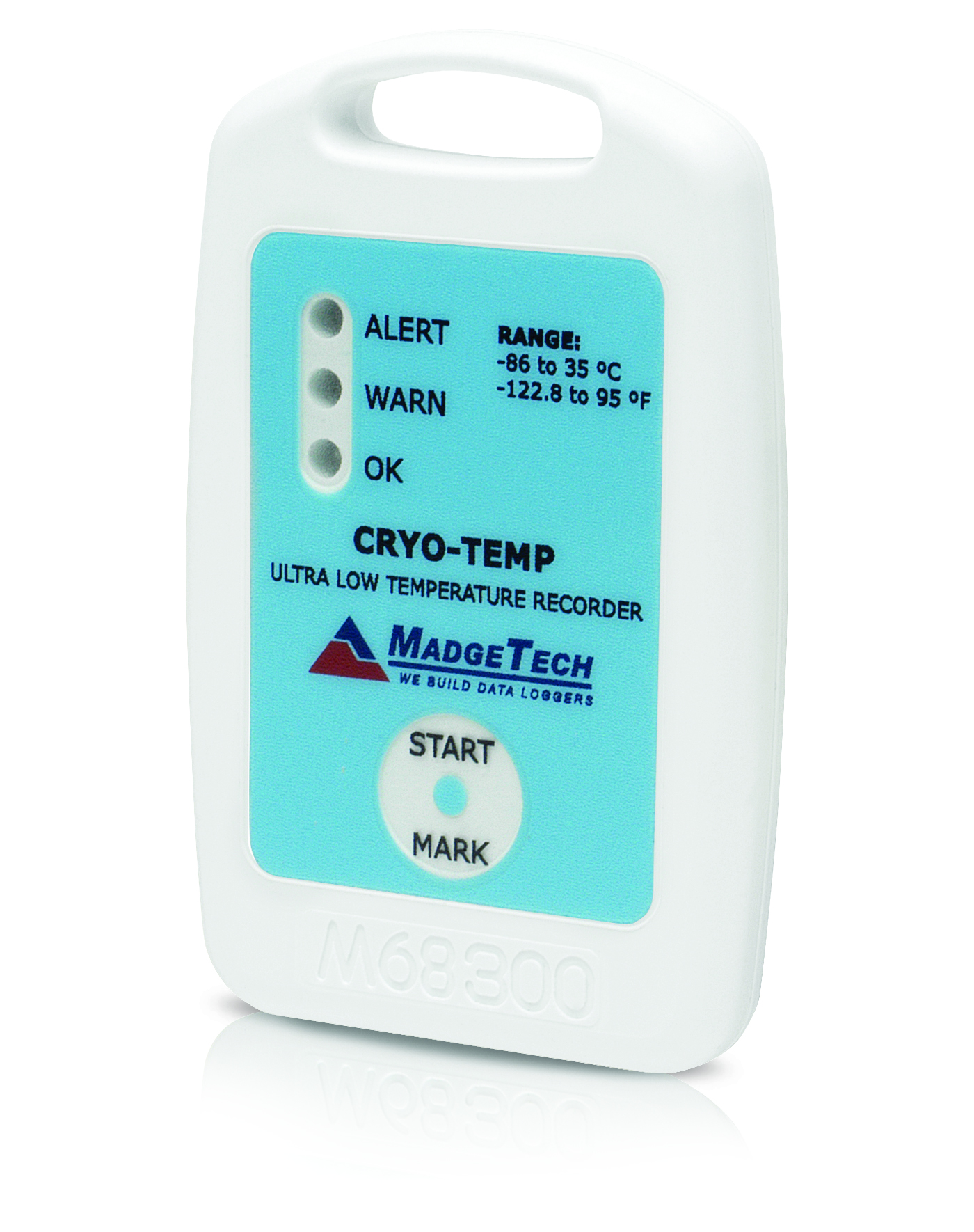

MadgeTech CryoTemp - CryoTemp 상태 LED(ALERT·WARN·OK)와 START/MARK 버튼
CryoTemp 상태 LED(ALERT·WARN·OK)와 START/MARK 버튼

특징

프로브 없이
초저온을 기록

핵심 특징현장에서 달라지는 점
내장 NTC 서미스터외부 프로브와 케이블이 없어 드라이아이스에 바로 닿는 위치에 놓아도 센서 단선 걱정이 없습니다.
손잡이형 ABS 케이스손잡이를 잡고 상자 모서리나 선반 틈에 끼우므로 장갑을 낀 채로도 배치와 회수가 빠릅니다.
경고·경보 한계와 지연경고 한계와 경보 한계를 따로 두고 경보 지연까지 정해, 도어를 여는 짧은 순간의 오경보를 차단합니다.
LED 3개 상태 표시상태 LED 2개와 경보 LED 1개로 상자를 열기 전 가까이서 기록·경보 여부를 구분합니다.
시작 방식 3종즉시 시작, 최대 30일 지연 시작, 자석 스위치 수동 시작 중에서 출하 일정에 맞는 방식을 고를 수 있습니다.
설정 비밀번호 옵션비밀번호를 걸면 설정 변경이 막히고 기록 데이터는 그대로 내려받을 수 있어 운송 중 임의 조작을 줄입니다.

저온 운용

-80 °C에서의
배터리와 시계

배터리와 시계는 온도가 내려갈수록 여유가 줄어듭니다. 3.6 V 리튬 배터리의 일반 수명은 1분 간격 기준으로 25 °C에서 2년, -80 °C에서 1년이며, 내부 시계 오차도 20 ~ 30 °C의 월 ±2분에서 -80 °C의 월 ±5분으로 넓어집니다. 초저온 냉동고에 장기간 두는 로거라면 교체 시기와 시각 보정 주기를 이 값에 맞춰 잡으세요.

장기 보관 전에 확인할 항목

냉동고에 넣기 전에 기록 간격과 시작 시점을 정하고, 회수한 뒤에는 PC 시각과 로거 기록 시각의 차이를 함께 점검합니다. 기록 간격이 짧을수록 배터리 소모가 빠르므로 보관 기간이 길면 간격을 넉넉히 둡니다.

경보와 데이터

경보 설정과
데이터 내려받기

경보는 상한과 하한을 각각 경고 단계와 경보 단계로 나누어 정합니다. 경보 지연을 두면 도어 개방처럼 짧게 지나가는 온도 변화는 무시하고, 지속되는 이탈에만 반응하도록 맞춥니다. 회수한 로거는 IFC300 USB 도킹 스테이션에 올려 MadgeTech 4 소프트웨어로 기록을 받습니다.

사용 방법

CryoTemp
IFC300 연결과 MadgeTech 4 사용 순서

CryoTemp는 IFC300 USB 도킹 스테이션에 올려 Windows PC의 MadgeTech 4 소프트웨어로 설정하고 기록을 받습니다. 시작 방법과 기록 간격, 경보 한계를 소프트웨어에서 정한 뒤 냉동고에 넣습니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC300CryoTemp를 올려 PC와 연결하는 USB 도킹 스테이션(별매)
MadgeTech USB DriversIFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC300 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC300이 목록에 보이는지 확인하세요.
3로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4Device 탭 Control 그룹의 Custom Start에서 시작 방법과 기록 간격을 정하세요.
5냉동고나 드라이아이스 상자에서 회수한 로거를 다시 IFC300에 올리고 Stop, Download 순서로 기록을 받습니다.
6받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

운송 중 설정 변경을 막으려면 Device 탭 Information 그룹의 Properties에서 General 탭의 Set password로 비밀번호를 거세요. IFC300의 파란 LED가 꺼져 있으면 케이블을 뽑고 USB 드라이버를 확인한 뒤 5초 후 다시 꽂으세요. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

CryoTemp
전체 사양

항목사양
센서내장 NTC 서미스터(외부 프로브 없음)
측정 범위-86 ~ +35 °C 권장, +55 °C까지 사용
교정 정확도±1.0 °C
분해능0.1 °C
기록 간격5초부터 설정
경보상한·하한 경고 한계와 경보 한계, 경보 지연 설정
표시상태 LED 2개, 경보 LED 1개
시작 방식즉시 시작 · 최대 30일 지연 시작 · 자석 스위치 수동 시작
보안설정 비밀번호 옵션(기록 데이터는 열람 가능)
배터리3.6 V 리튬 · 1분 간격 기준 25 °C 일반 2년, -80 °C 일반 1년
시계 정확도20 ~ 30 °C 월 최대 ±2분 · -80 °C 월 최대 ±5분
데이터 받기IFC300 USB 도킹 스테이션(별매) · MadgeTech 4 소프트웨어
소프트웨어 환경Windows XP SP3 이상
재질ABS 플라스틱
치수83 × 54 × 11 mm
사용 환경-86 ~ +35 °C
보호 등급IP64(생활방수, 침수 불가)
사용 방식다회 사용
인증CE

활용 분야

초저온 이력이
필요한 현장

  • 드라이아이스 운송 — 선적 상자 안 온도를 이동 구간 전체에 걸쳐 기록합니다.
  • 혈액은행·냉동 조직 보관 — 혈장·적혈구 냉동고와 조직 보관 구역의 온도 이력을 남깁니다.
  • 냉동 백신과 초저온 냉동고 감시 — 저온 유통과 보관 중 허용 범위 이탈 여부를 확인합니다.
  • 의약품·의료 운송 — 인수 시점에 기록을 내려받아 운송 품질 근거로 보관합니다.

선택 가이드

보관 환경별
권장 로거

이럴 때 (사용 조건)권장 모델선택 이유
드라이아이스나 냉동고 상자 안에 그대로 넣을 때CryoTemp내장 센서형이라 프로브 선이 없고 -86 ~ +35 °C를 기록합니다.
동결건조 선반의 바이알 사이를 잴 때LyoTemp1.2 m 유연 프로브가 바이알 사이까지 닿고 -60 ~ +75 °C를 측정합니다.
액체질소 탱크에서 -200 °C까지 잴 때LNDSE형 열전대 프로브가 -200 ~ +260 °C를 측정하고 본체는 탱크 밖에 둡니다.

구성·옵션

구성품과
별매 품목

구분내용
구성품CryoTemp 로거 본체(내장 센서)
선택 사양시작 방식 지정: 즉시 시작 또는 최대 30일 지연 시작
별매(필수)IFC300 USB 도킹 스테이션

교정 주기는 사용 계획에 맞춰 정합니다. 교정이 필요하면 (주)테솔이 KOLAS 인정 범위에 해당하는지 확인해 안내해 드립니다.
