챔버 안 바이알 사이
온도를 남기는 동결건조 로거

MadgeTech LyoTemp 동결건조용 초저온 데이터로거

견적 받기

MadgeTech 국내 정식 공급 파트너

MadgeTech LyoTemp는 밀봉 NTC 서미스터를 1.2 m 유연 케이블 끝에 달아 -60 ~ +75 °C와 0.002 ~ 100 PSIA 압력에서 기록하는 동결건조용 초저온 데이터로거(동결건조기 챔버 온도 로거)로, 진공 챔버 안 선반 위 바이알 사이의 제품 온도를 남깁니다.

본체와 프로브를 챔버 안에 함께 두므로 진공 공정에서도 별도 관통 배선이 필요 없습니다. 32,767개의 기록 용량에 메모리 랩 설정을 더해 긴 사이클도 이어서 기록하며, 이 로거는 (주)테솔이 국내에 공식 공급합니다.

±0.5 °C

교정 정확도 (구간 미지정)

0.1 °C

온도 분해능

5초 ~ 30분

기록 간격 설정 범위

1년

10분 간격 일반 배터리 수명

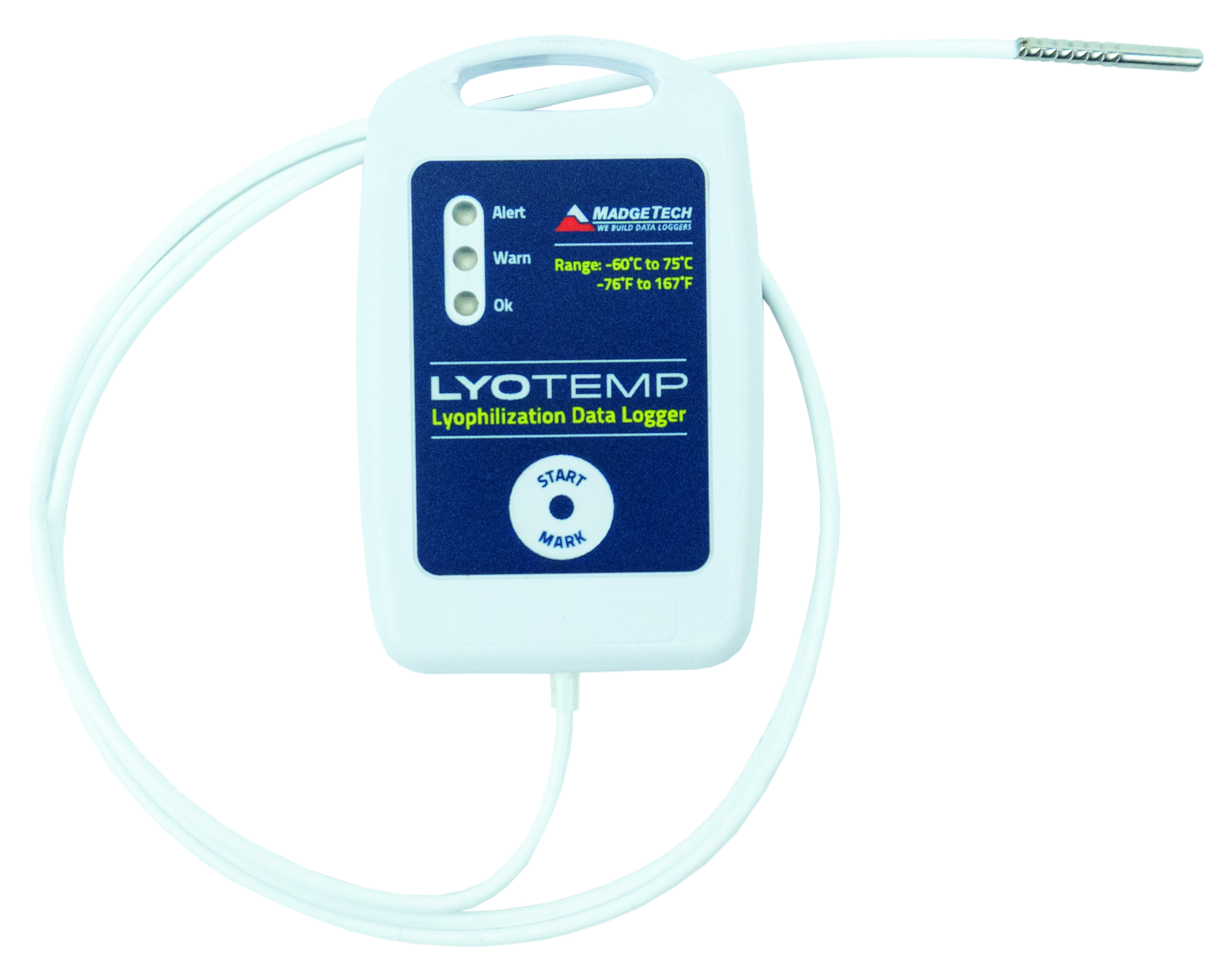

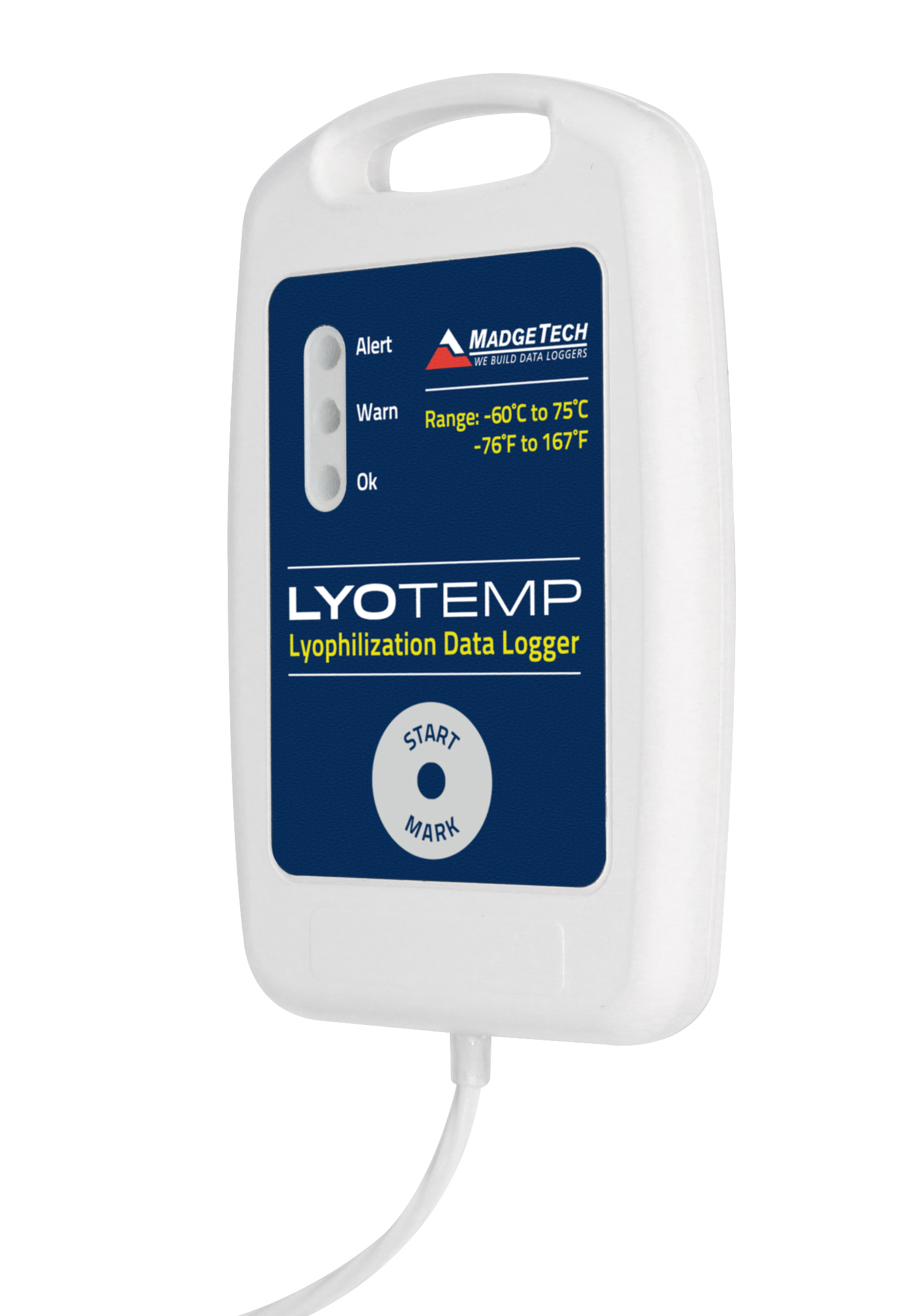

MadgeTech LyoTemp - 프로브가 연결된 LyoTemp 본체
프로브가 연결된 LyoTemp 본체

특징

진공 챔버 안에서
제품 온도를 기록

핵심 특징현장에서 달라지는 점
1.2 m 유연 케이블 프로브밀봉 서미스터를 선반 사이까지 뻗어 바이알 사이 실제 제품 온도에 가깝게 기록합니다.
-60 ~ +75 °C 범위동결 구간부터 건조 중 고온 구간까지 한 사이클을 연속으로 기록합니다.
0.002 ~ 100 PSIA 사용 환경진공 챔버 안에서 본체와 프로브를 함께 운용합니다.
32,767개 메모리와 메모리 랩메모리 랩을 설정하면 긴 사이클도 끊기지 않고 기록이 이어집니다.
경보와 경고 한계상·하한 경보와 경고 한계를 각각 켜고 끌 수 있고 경보 지연도 설정할 수 있어 불필요한 경보가 줄어듭니다.
LED 상태 표시녹색, 노란색, 빨간색 LED로 로거 상태를 바로 구분합니다.

챔버 운용

진공 사용과
배터리 교체 조건

사용 환경은 -60 ~ +75 °C, 0 ~ 100 %RH, 0.002 ~ 100 PSIA입니다. 정확도 ±0.5 °C의 적용 구간 등 상세 조건은 문의해 주시면 안내해 드립니다. 배터리 3.6 V 리튬(LTC-7PN)은 10분 간격 일반 1년이며 교체는 MadgeTech 공장에서 진행하므로 사이클 계획 전에 교체 시기를 확인하세요.

Part 11 요건 대응은 Secure 소프트웨어로

별도 MadgeTech 4 Secure 소프트웨어에는 21 CFR Part 11 요건 대응을 돕는 전자서명·접근 코드·감사추적 기능이 있습니다. 요건 대응은 로거 하나가 아니라 소프트웨어와 사용 기관의 운영 절차가 함께 갖춰질 때 성립합니다.

교정 연계

교정 주기와
기록 확인

MadgeTech는 평균 사용 기준 연 1회 교정을 권장하며 교정 날짜는 기기에 저장됩니다. 법적 주기는 아니므로 사용 빈도에 맞춰 주기를 정하세요. 교정 일정과 방법은 (주)테솔이 KOLAS 인정 범위 안에서 안내해 드립니다.

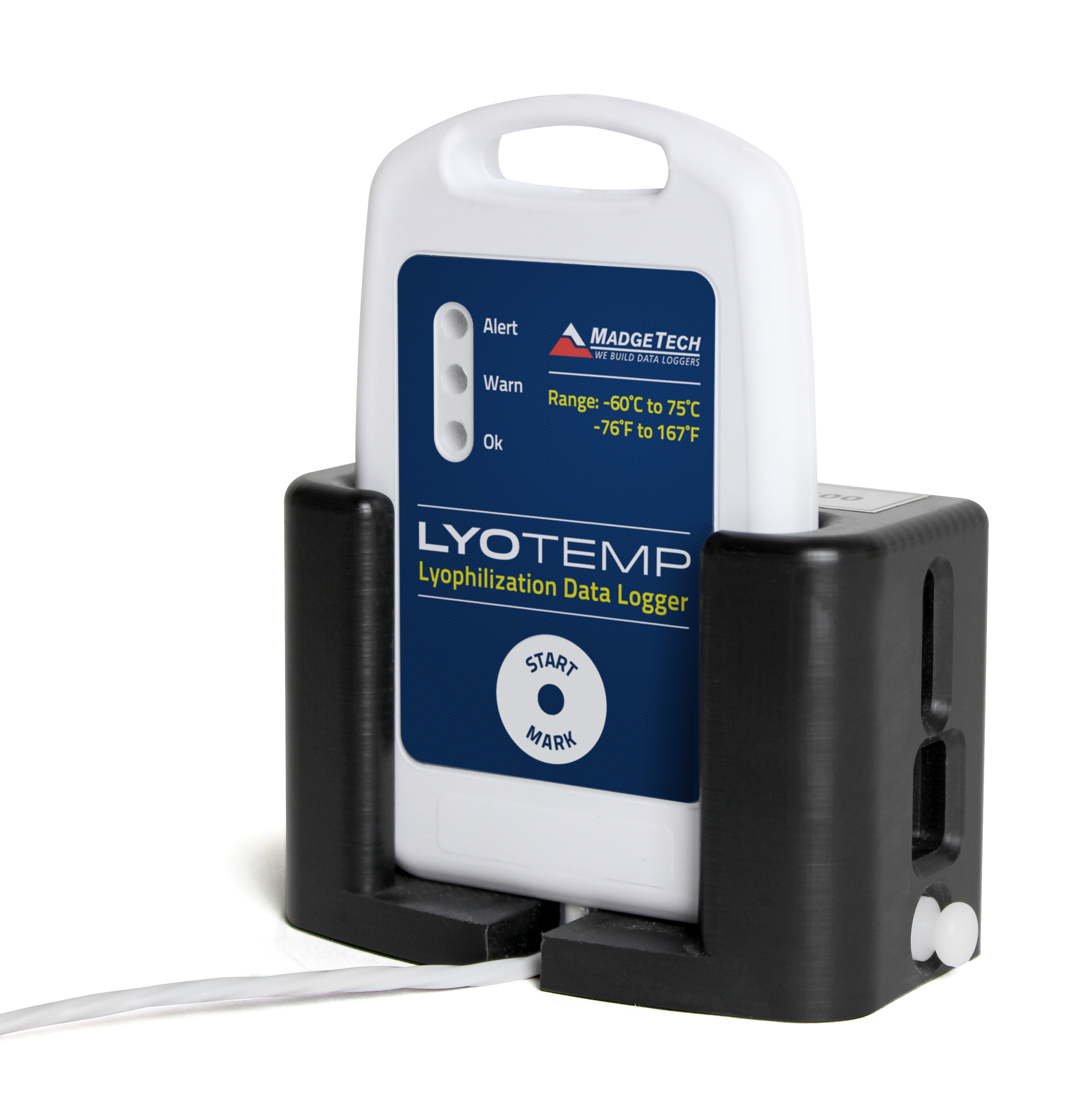

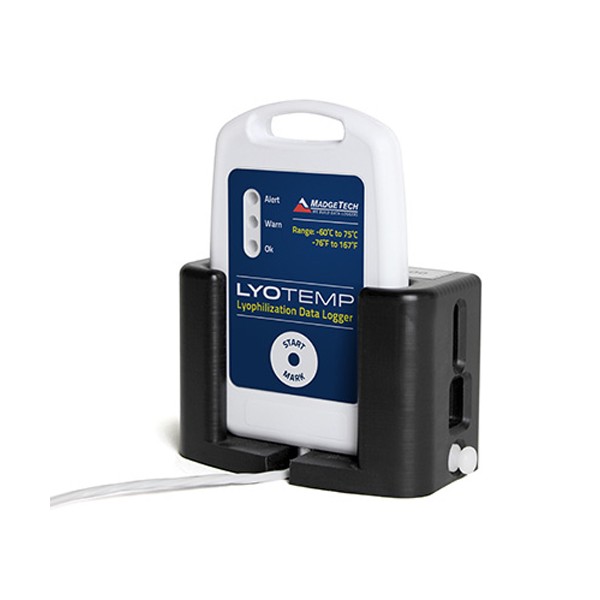

MadgeTech LyoTemp - IFC300 도킹 스테이션에 올린 LyoTemp
IFC300 도킹 스테이션에 올린 LyoTemp

사용 방법

LyoTemp 동결건조 로거
IFC300 연결과 첫 기록

LyoTemp는 IFC300 USB 도킹 스테이션으로 PC에 연결하고 MadgeTech 4 Standard 또는 Secure에서 기록 조건을 정합니다. 챔버 사이클이 끝나면 같은 도킹 스테이션으로 기록을 받아 그래프로 확인합니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
MadgeTech 4 Secure전자서명, 접근 코드, 보안 데이터 파일, 감사추적을 갖춘 21 CFR Part 11 대응 버전
IFC300LyoTemp를 올려 PC와 연결하는 USB 도킹 스테이션
MadgeTech USB DriversIFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC300 USB 케이블을 PC에 연결하고 MadgeTech 4의 File > Options > Communication에서 IFC300이 목록에 보이는지 확인하세요.
3로거를 도킹 스테이션에 올리면 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
4Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작하세요.
5동결건조 사이클 뒤 로거를 다시 IFC300에 올려 Stop을 누르고 Download로 기록을 받습니다.
6받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

IFC의 파란 LED가 꺼져 있으면 USB 케이블을 뽑고 USB 드라이버 설치를 확인한 뒤 5초 후 다시 꽂으세요. 기록 중에 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

LyoTemp
전체 사양

항목사양
센서밀봉 NTC 서미스터 · 유연 케이블 프로브 48 in (1219 mm)
측정 범위-60 ~ +75 °C
정확도교정 정확도 ±0.5 °C (구간 미지정)
분해능0.1 °C
메모리32,767개, 메모리 랩 설정
기록 간격5초 ~ 30분마다 1회
사용 환경-60 ~ +75 °C · 0 ~ 100 %RH · 0.002 ~ 100 PSIA
배터리3.6 V 리튬 (LTC-7PN) · 10분 간격 일반 1년 · 교체는 MadgeTech 공장
경보상·하한 경보와 경고 한계 (각각 켜고 끔), 경보 지연
표시녹색 · 노란색 · 빨간색 LED
시작즉시 · 최대 30일 지연 · 자석 수동 시작
시간 정확도사용 온도에 따라 다름(문의)
데이터 받기IFC300 USB 도킹 스테이션
소프트웨어MadgeTech 4 Standard 4.1.10.0 이상, Secure 4.1.9.0 이상
보호 등급IP50
사용 방식다회용
재질ABS 플라스틱
크기83 × 54 × 11 mm
인증CE

활용 분야

초저온 · 진공 기록이
필요한 현장

  • 동결건조 챔버 — 선반 위 바이알 사이 온도를 프로브로 기록합니다.
  • 드라이아이스 운송 — 운송 중 초저온 온도를 기록합니다.
  • 혈장·적혈구 냉동고 — 초저온 냉동고 안 온도 이력을 남깁니다.
  • 진공 공정 — 0.002 PSIA까지 진공 환경에서 사용합니다.

선택 가이드

프로브 유무로
고르는 초저온 로거

이럴 때 (현장 조건·용량)권장 모델선택 이유
프로브 없이 초저온 로거가 필요할 때CryoTemp프로브 선 없이 본체 하나로 초저온 구간을 기록하므로 상자나 냉동고에 그대로 넣기에 맞습니다.
동결건조 챔버 안에서 프로브를 사용할 때LyoTemp1.2 m 케이블 프로브가 선반 사이까지 닿아 바이알 사이 온도를 기록합니다.

구성·옵션

필수 인터페이스와
소프트웨어

구분품번설명
필수 인터페이스IFC300USB 도킹 스테이션
필수 소프트웨어-MadgeTech 4 Standard 4.1.10.0 이상, Secure 4.1.9.0 이상
배터리 교체-MadgeTech 공장에서 교체
