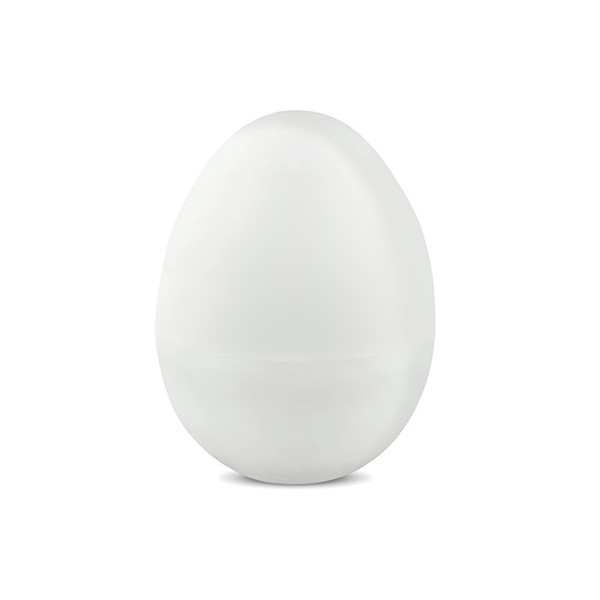

MadgeTech EggTemp 달걀형 온도 데이터로거

MadgeTech EggTemp 달걀형 온도 데이터로거

MODEL
EggTemp Thermal Shield
브랜드
MADGETECH
제품 자료
제품문의 구매하기

달걀과 같은 크기로⁣ 부화기 온도를 확인하는 로거

MadgeTech EggTemp 달걀형 온도 데이터로거⁣ 측정 범위 : 0 ~ +60 °C (+32 ~ +140 °F)⁣ 정확도 (교정) : ±0.5 °C⁣ 분해능 : 0.1 °C (0.18 °F)

견적 받기

MadgeTech 한국 독점 공급 파트너

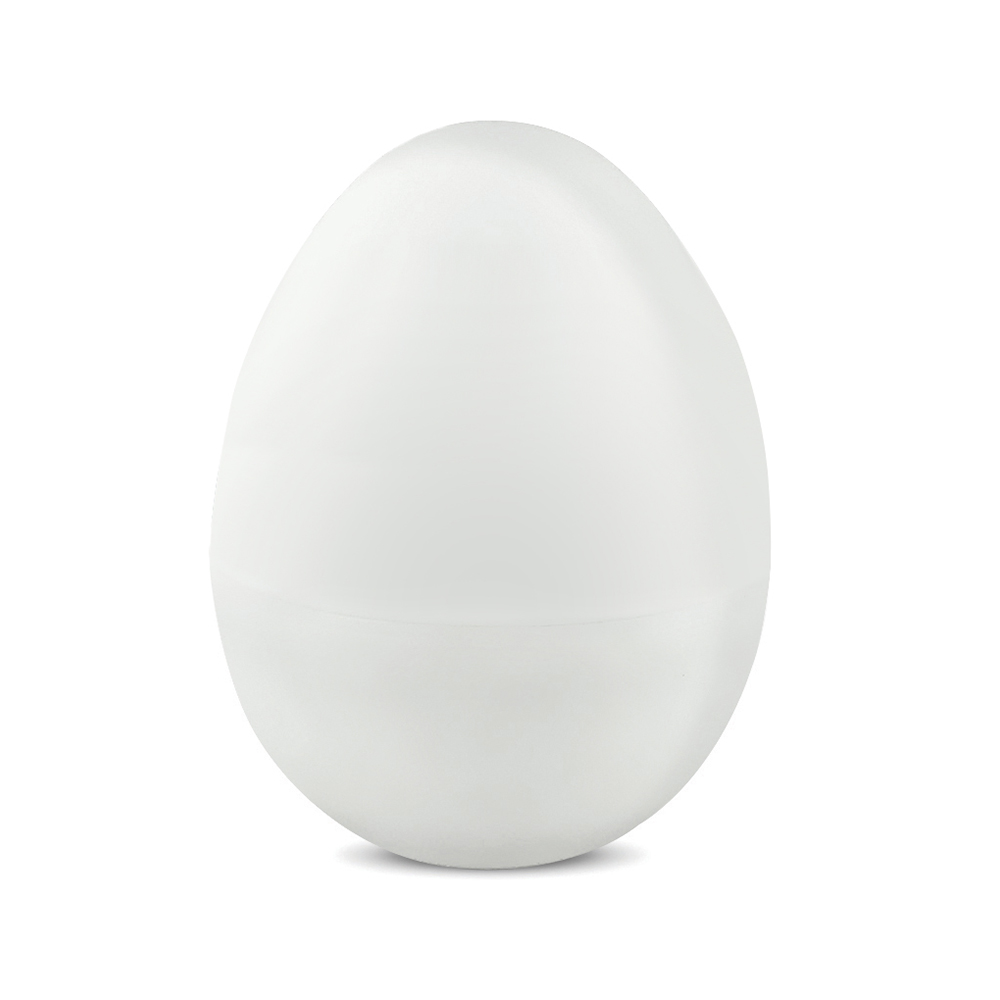

MadgeTech EggTemp는 스테인리스 로거를 HDPE 달걀 모양 케이스에 넣어 실제 달걀과 같은 크기와 열 반응으로 0 ~ +60 °C를 기록하는 달걀형 온도 데이터로거(부화기·운송용 에그 로거)로, 달걀 판과 부화기, 저장고 안의 온도를 달걀이 겪는 조건 그대로 측정합니다.

센서 정확도는 ±0.5 °C이고 32,767개 측정값을 비휘발성 메모리에 저장하므로 배터리가 방전되어도 기록이 남습니다. 달걀 상자에 바로 섞어 넣는 이 로거는 (주)테솔이 국내에 공식 공급합니다.

32,767개

저장 메모리

2초 ~ 12시간

기록 간격 설정 범위

0.1 °C

측정 분해능

IP68

침수 가능 보호 등급

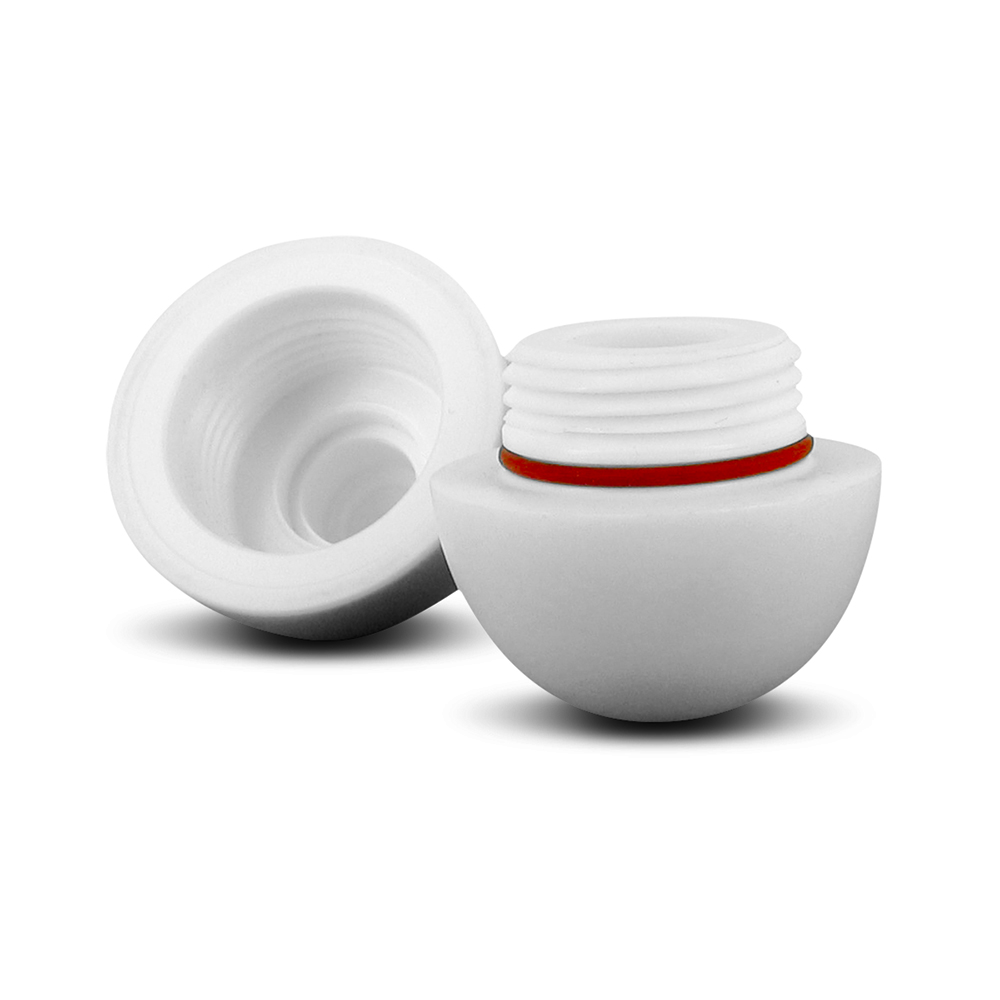

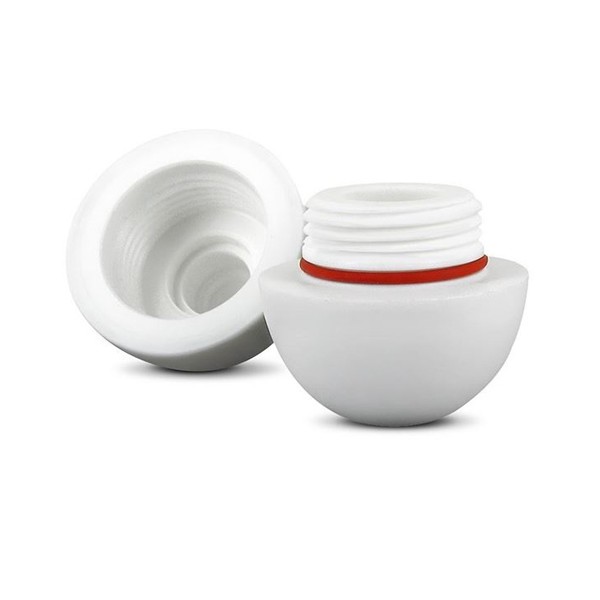

MadgeTech EggTemp - 분리한 EggTemp 케이스와 붉은 O-링
분리한 EggTemp 케이스와 붉은 O-링

특징

달걀과 같은⁣ 열 반응 구조

핵심 특징현장에서 달라지는 점
달걀 모양 HDPE 케이스실제 달걀 크기와 열 반응에 맞춰 만들어 공기 온도가 아닌 달걀이 받는 온도에 가깝게 기록합니다.
달걀 상자에 맞는 크기57.15 mm 길이로 판 사이에 섞어 여러 위치에 두고 위치별 온도 편차를 비교합니다.
IP68 침수 보호150 ft 수심까지 침수되는 조건에서도 사용할 수 있어 세척 공정 점검에도 쓸 수 있습니다.
비휘발성 메모리배터리가 방전되어도 기록한 데이터가 남아 장기 운송 후에도 이력을 회수합니다.
2초 ~ 12시간 기록 간격부화기의 빠른 변동과 저장고의 느린 변화를 같은 로거로 기록 간격만 바꿔 대응합니다.
적색·녹색 LED 표시로거 상태를 불빛으로 구분해 배치 위치에서 바로 동작을 확인합니다.

기록 위치

판·부화기·운송⁣ 위치별 배치

달걀 판이나 부화기, 운송 상자 안의 온도는 위치마다 다르므로 로거 한 개로 전체를 대표하기 어렵습니다. 위치별 차이를 보려면 여러 개를 나눠 배치하고 같은 기록 간격으로 시작해 곡선을 겹쳐 비교하세요.

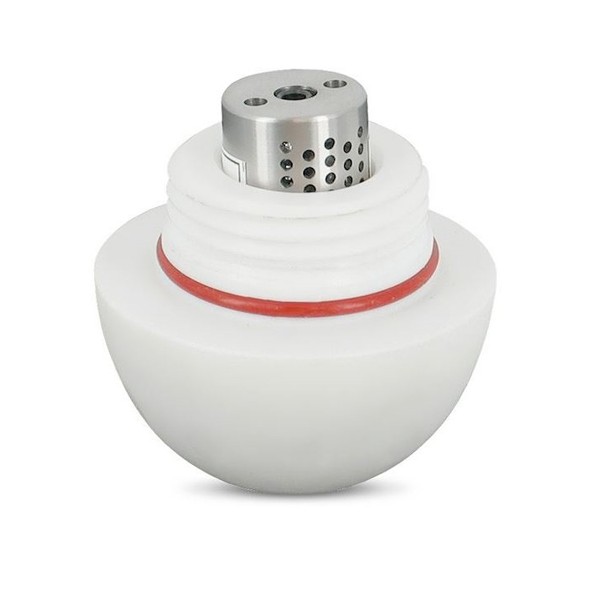

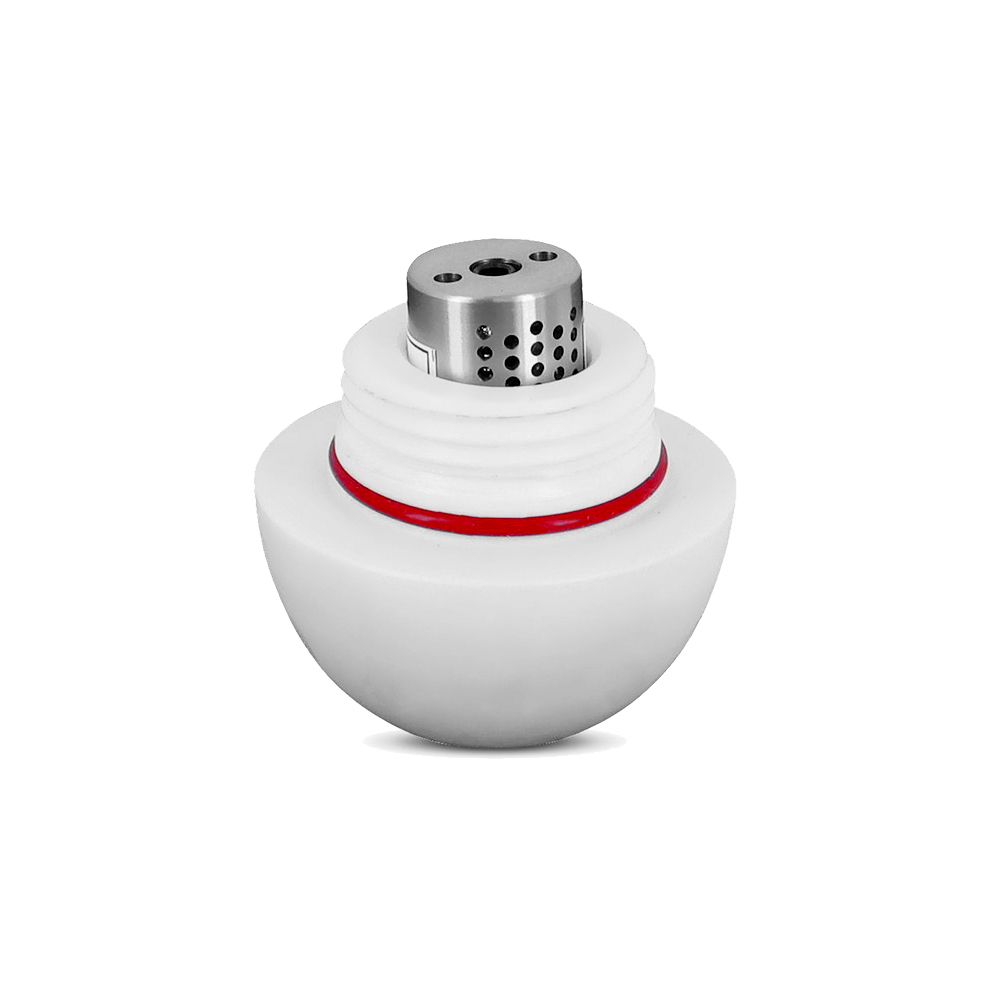

MadgeTech EggTemp - 내부 로거 모듈을 장착한 EggTemp 하부

부화기 안 배치

부화기에서는 달걀 사이에 섞어 두고 사용 환경 범위 0 ~ +60 °C, 상대습도 0 ~ 100 %RH 안에서 기록합니다. 달걀과 비슷한 열 반응이므로 설정 온도와 달걀 온도의 차이를 확인하는 용도로 맞습니다.

데이터 회수

IFC202 인터페이스와⁣ 소프트웨어

데이터를 받으려면 IFC202 인터페이스가 필요하며 통신 속도는 38,400 baud입니다. MadgeTech 4 소프트웨어에서 시작, 중지, 다운로드를 수행하고 그래프와 요약 데이터를 원하는 엔지니어링 단위로 표시합니다.

IFC202와 소프트웨어 구성

로거를 IFC202에 연결한 뒤 MadgeTech 4 소프트웨어에서 기록을 내려받습니다. 한 번에 여러 개를 회수할 때는 배치한 위치 이름을 소프트웨어에 입력해 두면 곡선을 구분하기 쉽습니다.

사용 방법

EggTemp⁣ IFC202 연결과 시작·다운로드 순서

EggTemp는 IFC202 인터페이스로 PC에 연결해 MadgeTech 4에서 시작, 중지, 다운로드를 수행합니다. 기록은 그래프와 요약 데이터로 원하는 엔지니어링 단위에 맞춰 표시합니다.

소프트웨어·도구하는 일
MadgeTech 4 StandardWindows PC에서 로거 시작·정지·다운로드, 그래프와 표 보기
IFC202EggTemp와 PC를 잇는 인터페이스(필수, 38,400 baud)
MadgeTech USB DriversIFC 인터페이스를 Windows가 인식하도록 설치하는 드라이버

처음 연결하는 순서

순서할 일
1madgetech.com에서 MadgeTech 4 Standard를 내려받아 압축을 풀고 MTInstaller.exe를 실행한 뒤 설치 마법사의 Install, Finish까지 진행하세요.
2IFC202 인터페이스로 로거와 PC의 USB 포트를 연결하면 로거가 Connected Devices 패널에 나타나며, 보이지 않을 때는 Refresh Devices를 누르세요.
3로거를 선택하고 Device 탭 Control 그룹의 Custom Start에서 시작 방법과 읽기 간격을 정해 기록을 시작합니다.
4회수 후 IFC202에 다시 연결해 Stop, Download 순서로 기록을 받습니다.
5받은 기록은 그래프와 표로 확인하고, Report 탭의 Export to Excel®로 엑셀에 옮기거나 File > Print로 출력하세요.

기록을 멈추지 않고 다운로드하려면 읽기 간격이 2초 이상이고 wraparound가 꺼져 있어야 합니다. 같은 모델 여러 대를 같은 조건으로 시작할 때는 Batch Start로 한 로거의 설정을 나머지에 적용할 수 있습니다. MadgeTech 4 설치 파일과 매뉴얼은 (주)테솔 자료실의 MadgeTech 4.3.1.3 소프트웨어 및 메뉴얼(update : 26.09.02 릴리즈)에서도 내려받을 수 있습니다.

사양

EggTemp⁣ 전체 사양

항목사양
센서내장 반도체
측정 범위0 ~ +60 °C (+32 ~ +140 °F)
정확도 (교정)±0.5 °C
분해능0.1 °C (0.18 °F)
메모리32,767개
기록 간격2초 ~ 12시간마다 1회
배터리25 °C, 1분 간격 기준 일반 1년
보호 등급IP68 · 150 ft 수심까지 침수
재질케이스 HDPE · 로거 스테인리스
크기57.15 mm × 지름 42.67 mm
표시적색 · 녹색 LED
시간 정확도20 °C 월 ±1분
데이터 받기IFC202 인터페이스 (필수) · MadgeTech 4 소프트웨어
통신 속도38,400 baud
사용 환경0 ~ +60 °C · 상대습도 0 ~ 100 %RH
경보온도 경보 설정 가능
승인CE

활용 분야

달걀 온도 기록이⁣ 필요한 현장

  • 달걀 판 온도 기록 — 판 위치별 온도 차이를 여러 개의 로거로 비교합니다.
  • 부화기 점검 — 달걀과 비슷한 열 반응으로 부화기 내부 온도를 기록합니다.
  • 운송 중 온도 확인 — 상자 안에서 달걀이 겪는 온도 이력을 남깁니다.
  • 저장고 온도 점검 — 저장고 안 온도 변화를 장기간 기록합니다.

선택 가이드

측정 대상별⁣ 로거 선택

이럴 때 (측정 대상)권장 모델선택 이유
달걀과 비슷한 반응으로 기록할 때EggTemp달걀 모양 케이스로 달걀과 같은 열 반응을 기록합니다.
측정 범위가 더 넓어야 할 때MicroTemp-40 ~ +80 °C 범위의 66 × 18 mm 소형 본체입니다.
열전대로 측정해야 할 때TCTemp2000열전대 형식을 골라 쓸 수 있어 측정 대상에 맞출 수 있습니다.

구성·옵션

기본 구성과⁣ 교정 관리

구분내용
구성품EggTemp 로거 (HDPE 달걀 모양 케이스 · 스테인리스 로거)
필수 인터페이스IFC202
소프트웨어MadgeTech 4
품번EggTemp

로거는 주기적인 교정 이력 관리가 필요합니다. (주)테솔에 문의하시면 KOLAS 인정 범위에 해당하는 교정인지 확인해 안내해 드립니다.
